齿轮箱端盖腔体壳体结构设计

　　齿轮箱盖是小型传动装置中承担密封、支承与外形约束的关键壳体零件，常见于轻载减速机构、仪表传动单元、教学测绘样机以及紧凑型动力输出模块。该类零件并非简单的平板盖板，而是将轴承座、连接法兰、内腔避让、加强轮廓和外部安装接口整合在同一铸件或机加工件上，因此在三维建模时需要同时考虑箱体配合、齿轮运动空间、轴系支承位置以及装配检修顺序。

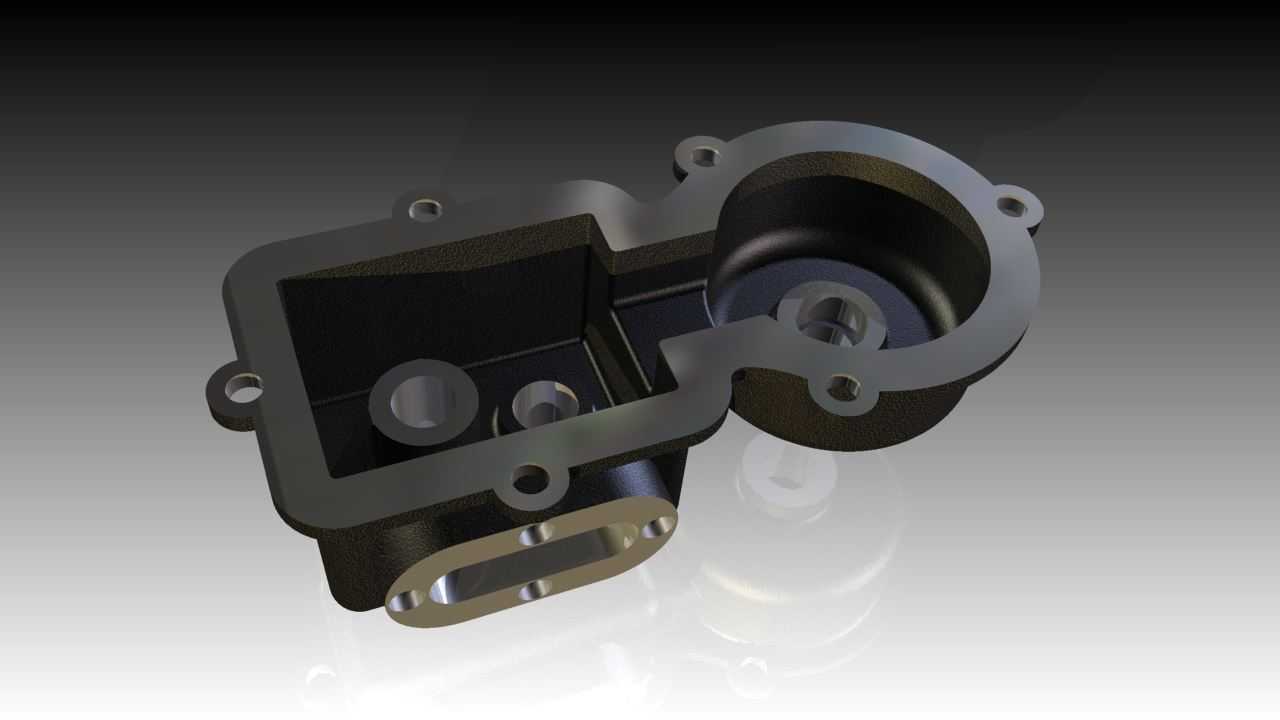

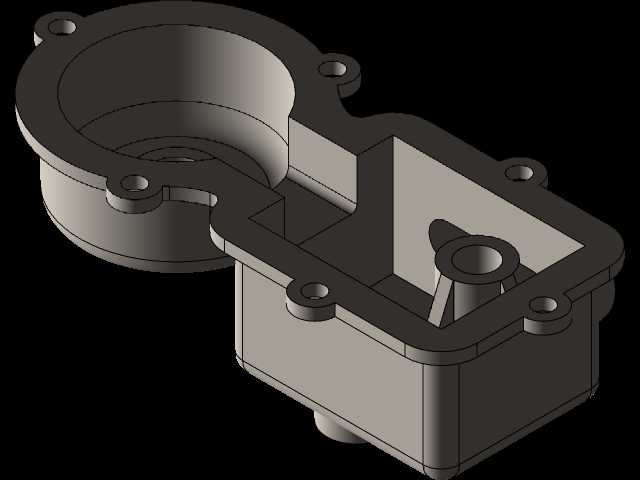

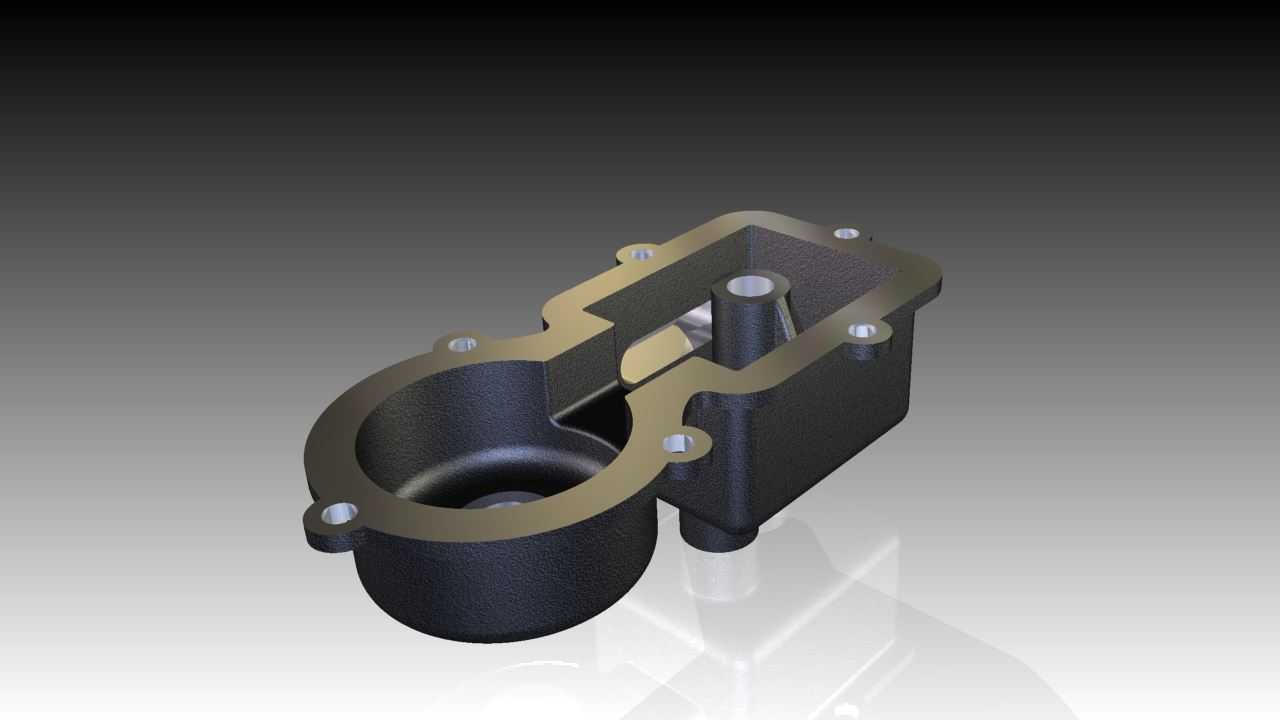

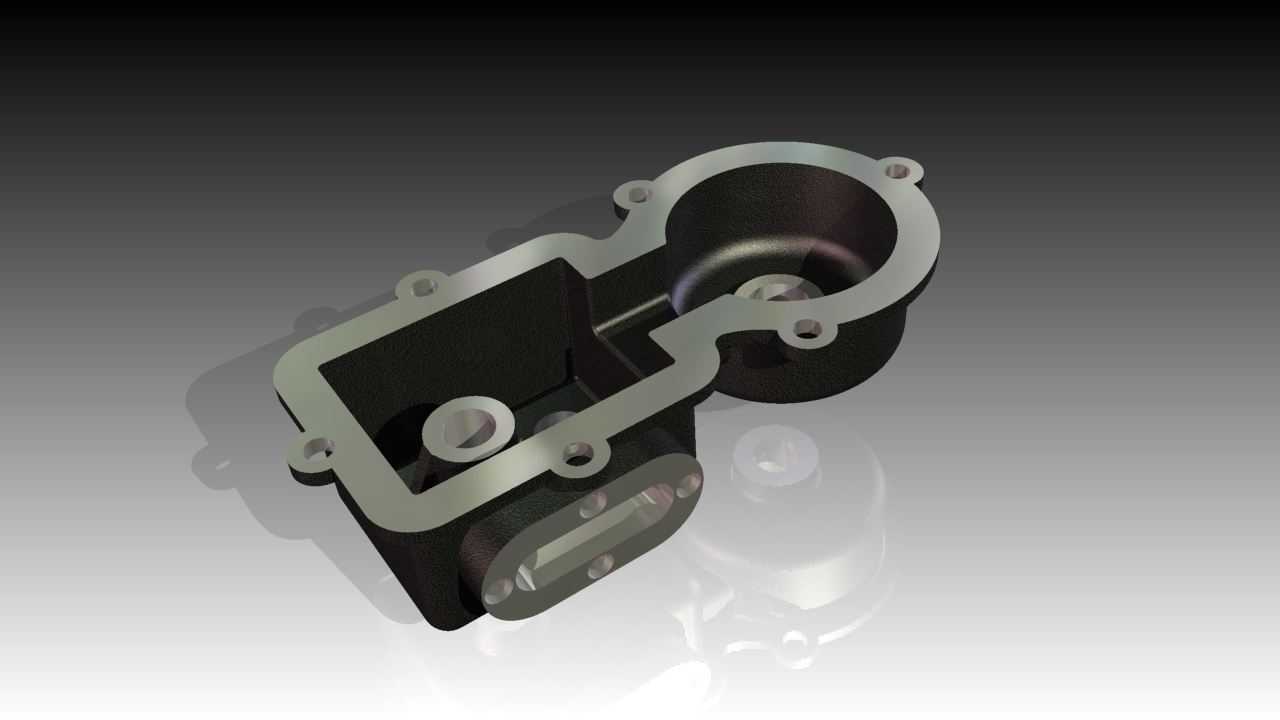

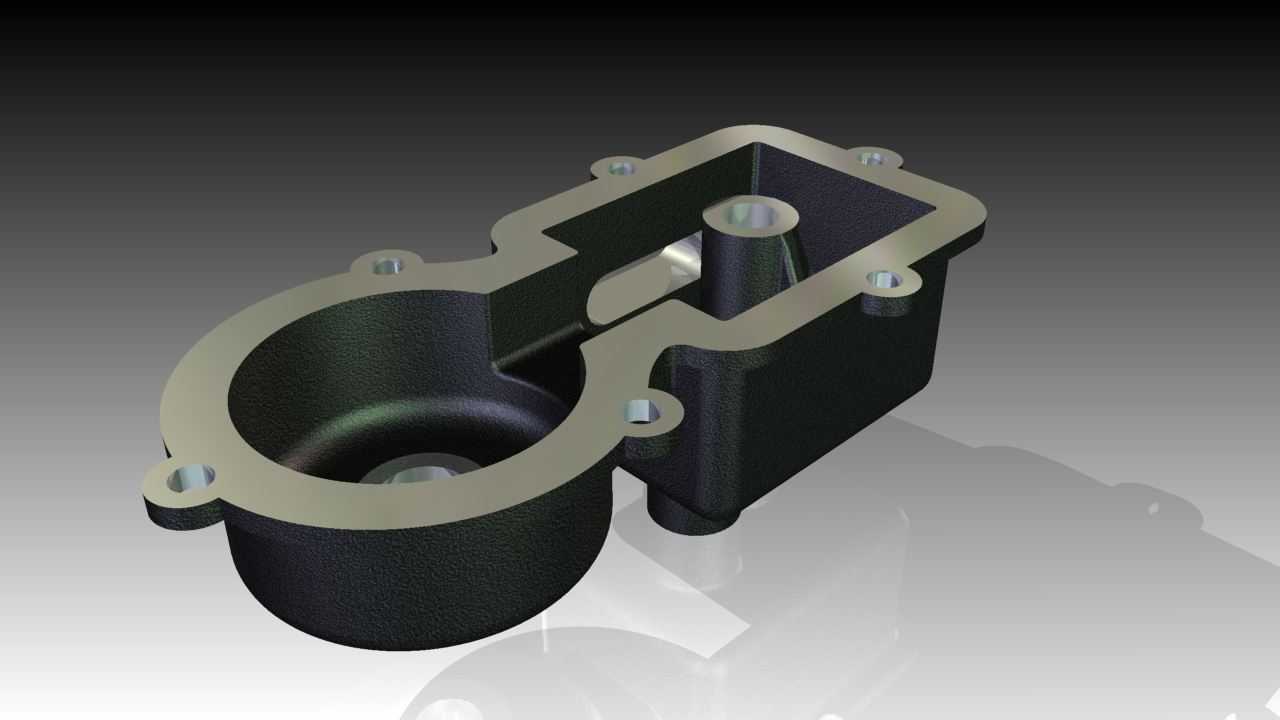

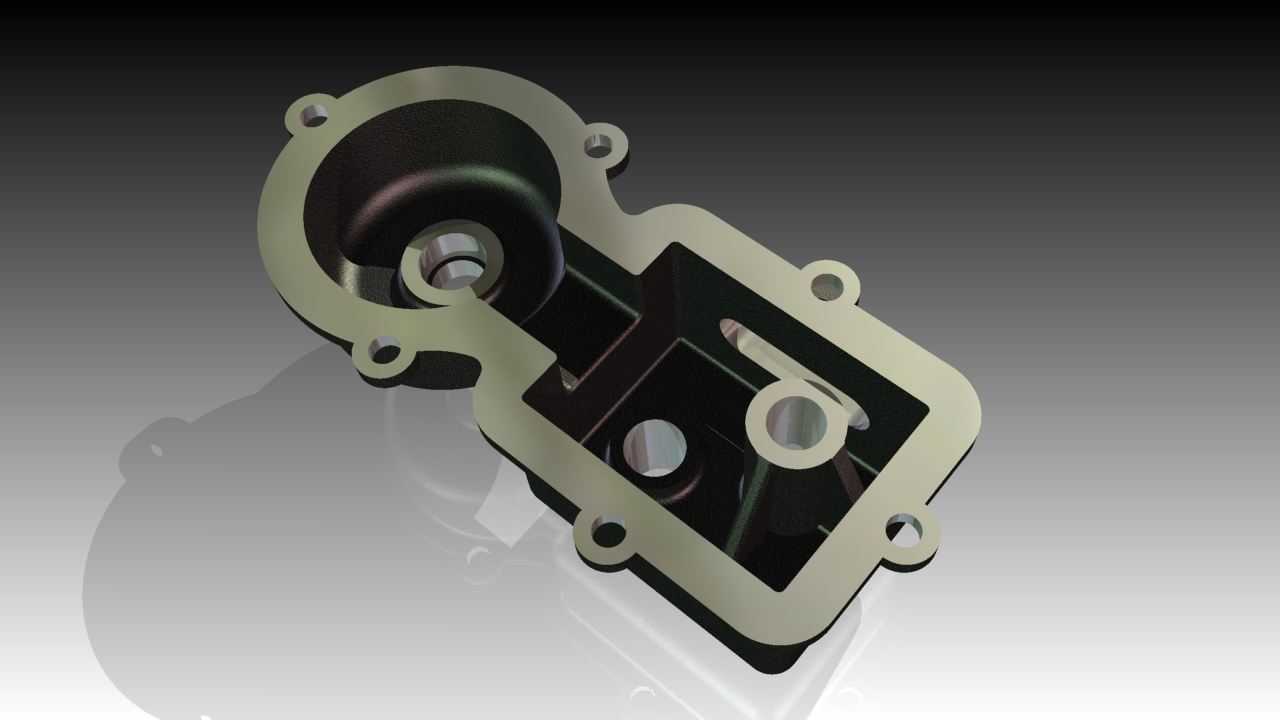

　　从结构形式看，该零件一侧形成较深的矩形腔体，用于容纳齿轮、啮合区域或连杆类传动件；另一侧延伸出近似圆形的轴承座凸台，可容纳轴端、轴承外圈或端盖配合面。两个腔体之间通过过渡筋板相连，轮廓并非单纯装饰，而是在壁厚受限的情况下提高整体抗弯刚度。箱盖外缘布置多个带孔凸耳，孔位沿分型面分布，装配时通过螺栓与下箱体或基座压紧。凸耳处局部加厚，可避免螺栓预紧力作用在薄壁区域而产生压陷或微变形。

　　实际设计中，首先要确定的是分箱面位置。齿轮箱盖与箱体贴合的平面需要保证足够的平直密封带，密封面宽度不能过窄，否则垫片承压不均，容易在振动工况下出现渗油；也不能无限制加宽，否则会增加外形尺寸和螺栓跨距。围绕内腔的凸缘高度应与壁厚、拔模斜度和加工余量协调，铸件毛坯通常需要在贴合面、轴承孔端面和螺栓孔区域预留加工量。三维模型中若直接把最终加工尺寸当作铸造成型尺寸，后续转入工艺设计时会出现毛坯面与加工面混淆的问题。

　　圆形轴承座区域是受力较集中的位置。轴承装入后，齿轮啮合力经轴、轴承传递到座孔周围，若座孔外侧仅保留等厚薄壁，容易在长期载荷下形成椭圆化趋势。因此该区域外圈设置环形凸缘，既提高座孔径向刚度，也为轴承轴向定位提供加工基准。座孔底部或侧方需根据润滑方式考虑挡油、回油或密封空间，不能只按几何外形做出封闭凹腔。对于脂润滑小型机构，腔内可保留较大避让空间；对于油润滑结构，则应关注油面高度、回油通道以及装配后齿轮搅油是否干涉箱盖内壁。

　　矩形腔体部分的内壁轮廓需要按运动包络体反推。齿轮外径、齿顶圆、离合器片、拨叉或连杆在极限位置都应与内壁保留安全间隙。间隙过小，冲击载荷下壳体变形或零件累积公差可能导致擦壳；间隙过大，则箱体体积增加，螺栓连接跨距变大，刚性反而下降。工程建模时可先建立齿轮、轴、轴承和紧固件的简化装配，再以包络体向外偏置得到内腔初版，随后结合壁厚、拔模和加强筋进行修正。这种方法比单纯参照实物描线更能保证结构逻辑清晰。

　　安装边界方面，外缘螺栓孔的位置决定了箱盖能否与基座可靠贴合。孔间距不宜严重不均，靠近轴承座和齿轮啮合区的位置应优先布置连接点，以压缩密封面的局部张开量。凸耳孔外侧需要留出扳手空间，若采用内六角螺钉，则要考虑螺钉头部沉入深度和批帽操作空间；若采用外六角螺栓，则需核对螺母或螺栓头对相邻轮廓的干涉。模型中可见的侧向小凸台和开孔区域，通常对应观察、轴端穿出、油封压装或附件连接，其端面应与相关轴线保持垂直，周边材料也应适当加厚。

　　壁厚设计需要兼顾成型工艺与刚度。铸铁或铸铝箱体盖常在大面积平面处设置加强筋，筋条方向尽量沿载荷传递路径布置，从轴承座延伸至外缘螺栓凸台，使啮合力能够分散到多个连接点。筋条厚度一般小于主壁厚，交接处采用圆角过渡，避免材料堆积造成缩松。若采用钣金焊接或数控加工方式制造，则深腔拐角处必须考虑刀具半径和加工可达性，内角不能无条件做成尖角。

　　该零件的外形尺寸虽属于小型箱盖，但配合关系较多。圆形座孔与矩形腔体之间的偏心距离、结合面平面度、座孔轴线与分箱面的平行或垂直关系，都会直接影响齿轮啮合侧隙和轴承寿命。建模时应把这些基准关系体现在特征树中，而不是依赖后期尺寸拼凑。轴承座孔、定位止口和密封面宜采用同心、共面等几何约束，便于后续工程图中直接标注形位公差。

　　在维修和装配场景中，箱盖还需要满足反复拆装要求。螺栓孔周边的凸台高度应一致，过钉孔与螺纹孔规格要区分清楚；深腔边缘倒角不能过大，以免减少密封带宽度；吊装或手持搬运位置可借助外缘轮廓自然形成，但不应突出到影响外部设备安装。对于靠近运动部件的内侧壁，所有尖角都应圆整，既减少应力集中，也避免铸件冷却时产生裂纹。

　　整体来看，这类齿轮箱盖的设计核心不是外观曲面，而是把传动件包络、轴承支承、螺栓预紧、密封压合和制造工艺压缩到一个紧凑壳体内。三维结构处理到位后，工程图才能稳定表达毛坯面、加工面、孔系位置和配合公差，后续工艺人员也可据此判断铸造拔模、刀具走刀和装配检修的可行性。
