这套齿轮传动总成围绕动力分流与多级减速的实际工况搭建,所有啮合齿轮在装配完成后保持恒定齿侧间隙,不存在换挡滑移齿轮的空程与挂接冲击,适合需要固定传动比、运行振动低、传动相位严格同步的动力传递场景。在产线辅机、小型输送设备、实验台动力输入端以及轻工机械的传动单元中,这类定啮合结构常用来替代需要频繁换挡的变速箱,避免拨叉、同步环等易损件带来的维护成本,整套结构的核心逻辑是把输入轴传入的动力,经过多组平行轴齿轮逐级传递,在每一级啮合过程中完成转速降低与扭矩放大,最终从输出端输出匹配负载需求的低转速大扭矩动力。

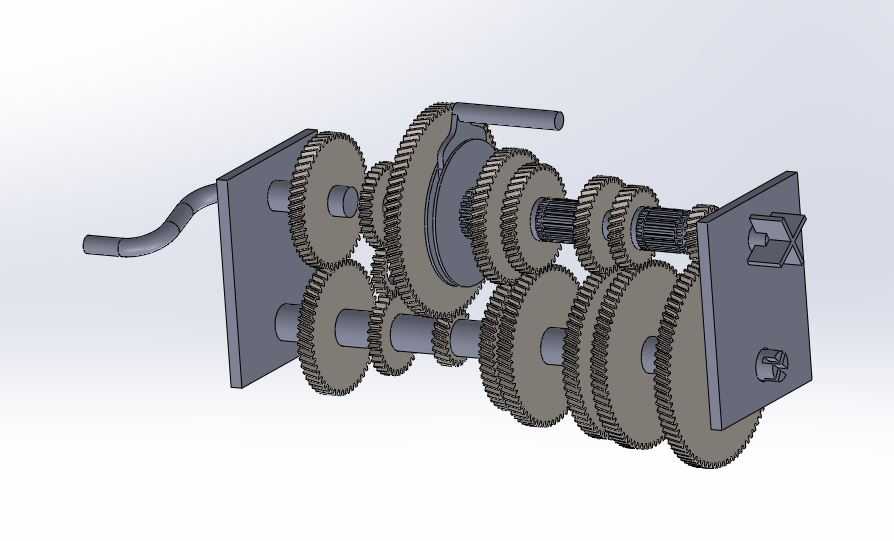

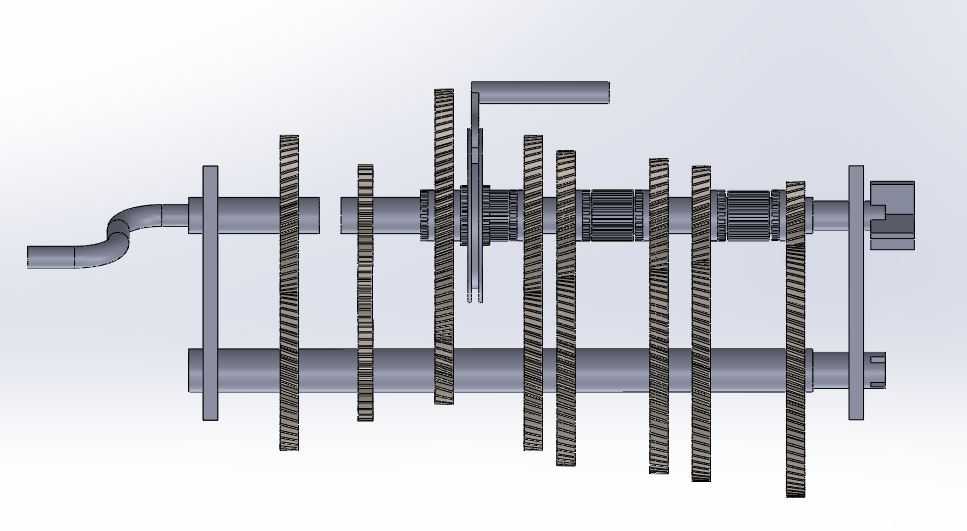

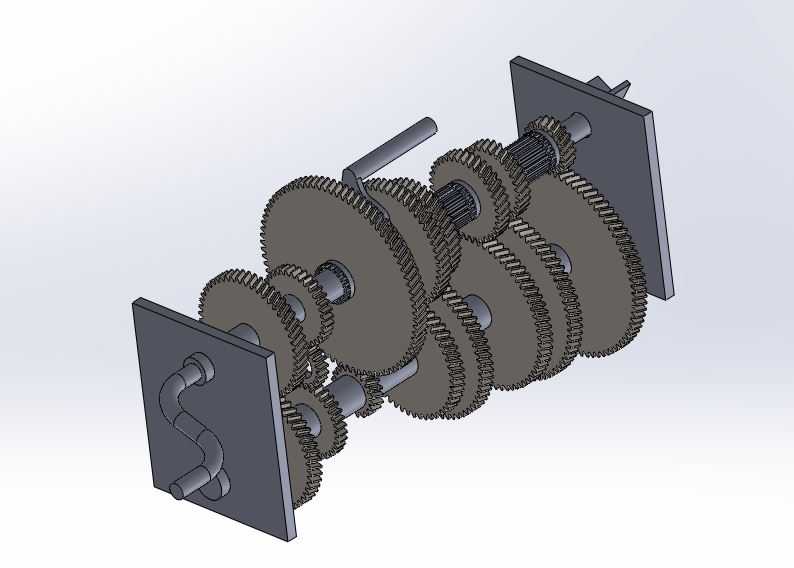

从结构布局来看,箱体内平行布置三根传动轴,输入侧预留摇柄接口,可直接接入手动输入动力,也可通过联轴器对接伺服电机、减速电机的输出轴,轴系两端通过支撑板完成径向定位,支撑板同时充当箱体的两侧安装基准面,板上预留的轴孔与轴端挡圈槽配合,限制轴系的轴向窜动。齿轮排布采用交错叠装方式,大直径从动齿轮与小直径主动齿轮依次啮合,每一级齿轮的分度圆相切位置都经过齿侧间隙校核,装配状态下相邻齿轮的齿面接触斑点沿齿长方向均匀分布,不会出现偏载、齿顶干涉的问题。齿轮的齿宽、轮毂厚度与轴段长度一一匹配,平键连接位置预留足够的配合长度,扭矩传递过程中键槽侧面受力均匀,不会出现单段轴过载扭转变形的情况。
设计过程中优先保证轴系的同轴度与平行度,两侧支撑板的轴孔采用同轴加工的思路完成建模,孔位中心距严格匹配齿轮啮合的理论中心距,避免孔位偏差导致齿轮啮合过紧卡死或者间隙过大产生冲击。箱体没有采用封闭式铸造成型壳体,而是用两侧平板加支撑立柱的开放式框架结构,一方面方便观察每一级齿轮的啮合状态,在教学演示、传动原理验证场景中可以直观展示动力传递路径,另一方面大幅降低整体重量,机架安装时不需要预留重型箱体的承重空间,两侧平板的外轮廓即为整机的最大安装边界,安装孔位可直接对接设备机架的预装螺孔,输入端摇柄向外伸出的长度、输出轴端的连接接口尺寸都在建模时预留了操作空间,手动摇转时手柄的回转半径内不会和侧板、齿轮外缘发生运动干涉。
实际选型适配时,可以根据输入转速与目标输出转速的比值,调整各级齿轮的齿数配比,在不改变轴系中心距与支撑板安装尺寸的前提下,仅更换对应齿数的啮合齿轮即可获得不同的减速比,通用化程度较高。所有回转零件的运动包络都在框架内部完成校验,齿轮外缘和侧板内壁之间预留安全间隙,高速运转时不会出现零件擦碰壳体的问题,轴端的定位挡圈、紧固件全部做了埋入式处理,外伸部件没有突兀的凸起,整机安装到设备内部之后,周边管线、护罩可以贴近侧板布置,不需要额外预留过大的检修避让空间。开放式结构也方便日常运维时直接观察齿面润滑状态,定期补充润滑脂即可保障长期运行,不需要拆解箱体即可排查齿面磨损、轴系松动这类常见故障,对于小功率固定速比传动场景来说,这种结构兼顾了传动可靠性、装配便捷性与维护便利性。
- 上一篇:带内齿轮直齿传动长尾船齿轮箱
- 下一篇:双齿轮带轮联动传动机构
- 全部评论(0)
- 模板大小: 128.24 MB
- 售价:5金币
- 下载次数: 254
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 齿轮
