双齿轮带轮联动传动机构

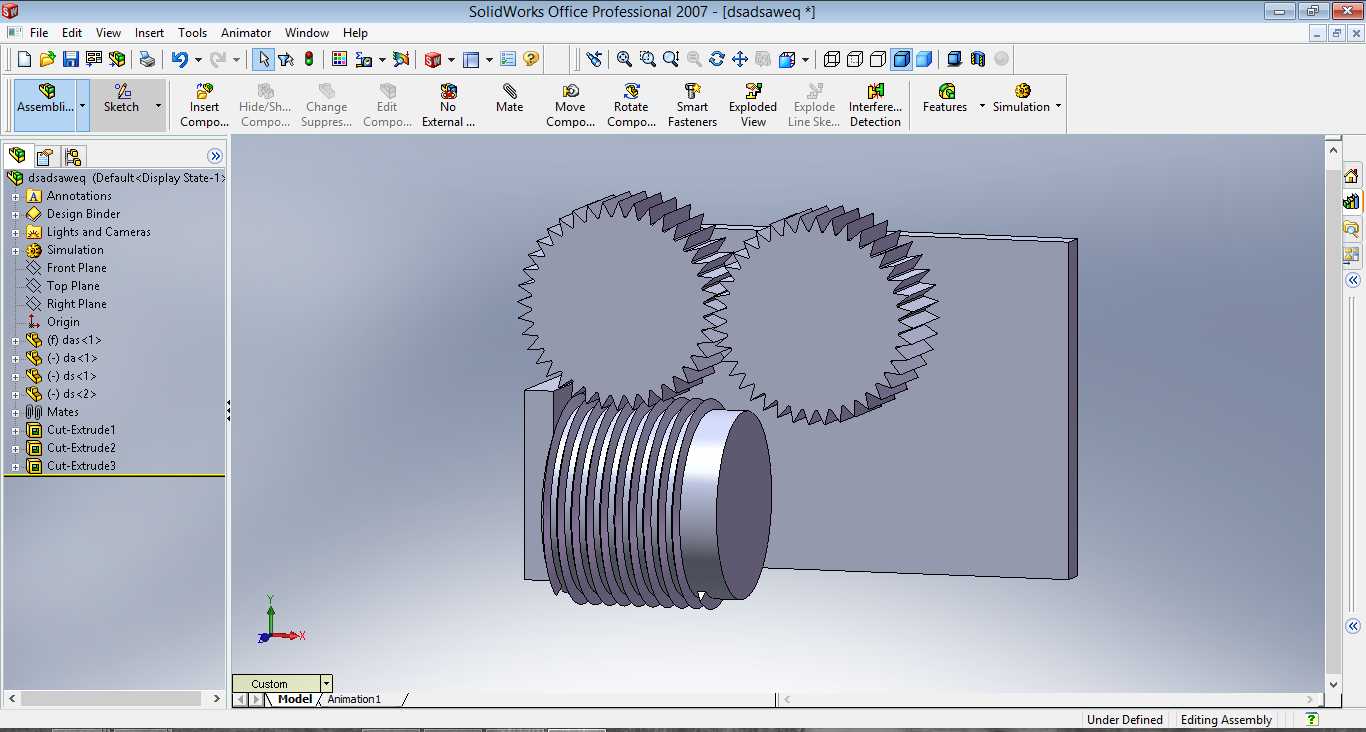

　　这套联动传动结构在小型动力传递演示、教学实训台以及轻载往复运动装置里比较常见，核心是把旋转输入通过带轮摩擦传动先完成一级减速，再经由一对平行轴外啮合直齿轮把运动分配到后方输出端。实际布置时，下方带轮组件作为动力接入侧，多楔带或者平带包覆在带轮外缘，依靠张紧后的摩擦力带动轮体转动，这种传动形式本身具备缓冲吸振的特点，运行噪声低于纯齿轮直连，当负载出现瞬时过载时，带面还能通过微量打滑保护上游驱动件，避免齿面受冲击崩裂。

　　从结构布局来看，两个啮合齿轮的中心距是整个装配的首要约束，建模阶段先按模数、齿数算出理论中心距，再结合侧隙要求把实际安装距留出0.05到0.1倍模数的补偿量，防止热胀或者加工公差累积后出现齿顶顶撞。两个齿轮都通过支撑轴固定在后方立式安装板上，安装板的板面平面度直接决定齿轮轴的平行度——如果两根齿轮轴的平行度偏差超过0.03毫米，齿面接触区就会偏向齿端，长期运行会出现偏磨、噪声陡增的问题，所以安装板上的轴承孔需要一次装夹镗削完成，保证孔位同轴与平行精度。

　　下方带轮的轴向位置要和齿轮输入端的带轮槽对齐，带轮的轮缘宽度比配用带宽多出2到3毫米，避免带体跑偏后蹭到轮侧挡板。带轮和齿轮输入轴之间采用平周周向固定，轴端伸出长度控制在带轮轮毂厚度以内，锁紧件不会突出轮体端面，外围加装简易防护罩之后就能避免操作人员触碰旋转部件。整个机构的安装边界以立式背板为基准：背板底部预留和机架台面连接的螺栓孔位，孔距按照通用铝型材台面的槽间距设定，不需要额外加工过渡连接板就能直接固定；齿轮顶部和背板上边缘留出至少一个齿高的安全间隙，带轮下方和台面之间留出带体下垂张紧的调整空间，张紧轮或者电机座的长槽调节行程覆盖带长公差的±2%范围。

　　功能特性上，这套组合把带传动的平稳性和齿轮传动的定传动比优势结合起来：第一级带传动承担高速端的减速，把电机的高转速降到齿轮适合的啮合线速度区间，避免齿轮线速度过高带来的润滑和动平衡问题；第二级齿轮传动保证两根输出轴严格按照齿数比同步反向转动，用在需要同步动作的工位上，比如小型翻盖机构、线材牵引辊的对转驱动，都能靠这个结构保证两侧动作节拍完全一致。设计过程中齿形参数选用标准渐开线直齿，压力角取通用20度，齿宽按照齿高的6到8倍选取，既保证啮合重合度大于1.2，传递运动时不会出现卡死空档，也不会因为齿宽过大导致轴向尺寸冗余。带轮的轮槽尺寸按照所选传动带的截面规格匹配，槽面粗糙度控制在Ra3.2左右，太光滑会降低摩擦系数容易打滑，太粗糙则会加速带面磨损。

　　装配校验的时候，先手动盘动带轮，感受整周转动的阻力是否均匀，齿轮啮合的侧隙可以通过塞尺在齿侧测量，保证侧隙沿圆周各处偏差不超过0.02毫米；再在带面施加规定张紧力，按压带边中点时挠度达到带轮中心距的1.5%左右即为张紧适度。整套结构没有复杂的箱体包裹，所有传动部件外露可视，既方便在教学场景里直观展示带传动和齿轮传动的运动原理，也能在非标小型设备里作为独立传动模块直接嵌入，减少整机传动链路的设计工作量。
