带内齿轮直齿传动长尾船齿轮箱

　　这套长尾船齿轮箱采用直齿内齿轮组作为核心传动形式，小齿轮直接承接发动机驱动轴输入的扭矩，环形内齿轮则与传动轴相连，冷却风扇集成布置在该传动轴段上，整套结构围绕小型船舶动力传递的紧凑化需求展开。从实际使用场景来看，这类齿轮箱主要适配长尾船这类浅水区域作业的小型船舶，在东南亚河网、国内南方内河支流、浅滩养殖区以及近岸小型作业艇上应用较多，长尾船的动力输出轴需要延伸至船尾水下带动螺旋桨，齿轮箱既要完成发动机动力的转向与扭矩传递，还要在狭小的船尾安装空间内控制整体径向尺寸，同时兼顾涉水工况下的壳体密封与运行散热。

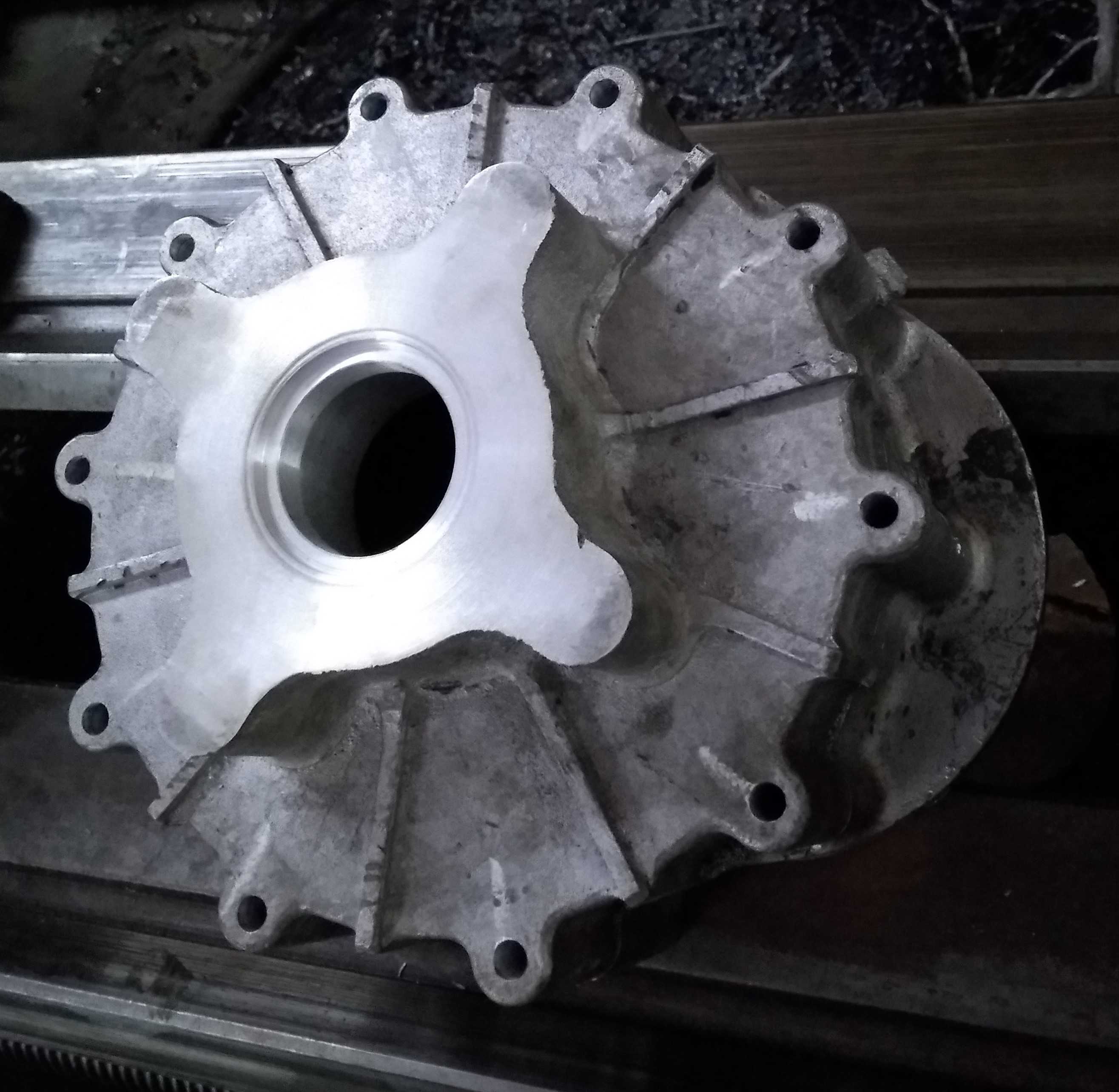

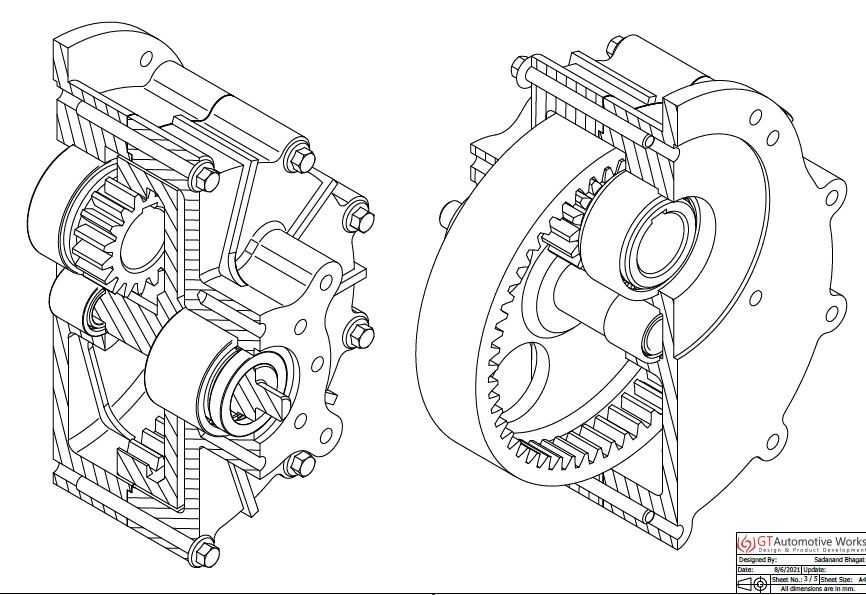

　　结构设计上，壳体采用多瓣式周向布局，外圈沿圆周均匀布置多组紧固螺栓，将前后壳体拼接为封闭腔体，既保证内部齿轮啮合腔的密封性能，避免船行飞溅水、河道泥沙进入传动副，也方便后期拆解维护时快速分离壳体，检查内齿圈、小齿轮的啮合磨损情况。输入轴端从壳体中心伸出，直接对接发动机输出端，轴端配合定位台阶保证同轴度，避免安装错位带来的齿轮偏载；内齿圈集成在腔体内侧，和小齿轮形成内啮合传动，相比外啮合直齿结构，内啮合的中心距更小，传动重合度更高，相同承载能力下径向尺寸可以压缩15%到20%，非常契合船尾安装空间局促的限制条件。

　　安装边界方面，壳体外圈的多个凸台既作为螺栓紧固的承载座，也预留了和船尾支架对接的安装定位面，安装时只需保证输入轴和发动机输出轴的同轴度公差在允许范围内，壳体固定面和船尾安装支架贴合锁紧即可，不需要额外复杂的调整基座。传动轴穿过壳体延伸向船尾后方，风扇直接固定在传动轴的中段位置，齿轮箱运行时传动轴同步带动风扇转动，气流直接扫过壳体外表面的散热筋，把齿轮啮合产生的热量及时带走，不需要额外加装独立冷却系统，既减少了故障点，也降低了整艇的重量。

　　从传动特性来看，直齿内啮合齿轮组的传动效率高，加工和装配工艺成熟，在小型船舶常用的中低转速、中等扭矩工况下运行稳定性好，冲击载荷下的齿面受力分布更均匀，内齿圈的齿根厚度相比外齿轮更大，抗弯曲疲劳能力更强，能够承受船舶航行中螺旋桨碰到水中杂物带来的瞬时冲击。壳体的外形轮廓做了多处圆弧过渡，没有突出的尖锐棱角，既减少船尾航行时的水流阻力，也避免安装和航行过程中磕碰绳索、渔网。周向布置的螺栓全部采用沉头或带防护的结构，减少长期接触水汽带来的锈蚀风险，也方便在船上空间有限的情况下使用普通工具完成拆装检修。

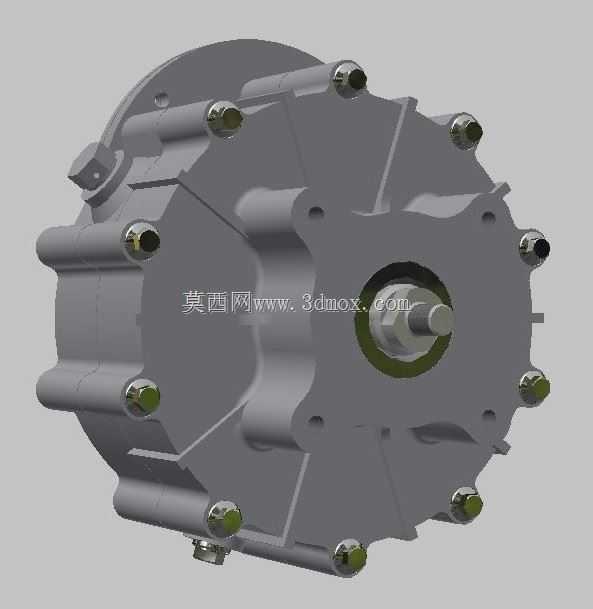

　　在三维建模过程中，需要重点保证内齿圈和小齿轮的啮合间隙、轴系的同轴度、壳体螺栓孔的周向位置度这几个核心参数，内齿轮的齿形参数要和小齿轮完全匹配，避免建模阶段出现齿面干涉；壳体的密封面要预留密封垫的安装槽位，保证实际装配后腔体不会出现渗漏；传动轴的长度和轴肩位置要和风扇、外接螺旋桨传动段的安装尺寸对应，保证动力传递路径上的所有零件轴向定位可靠。这类结构的设计思路完全服务于小型船舶的实用需求，没有冗余的复杂结构，在有限的体积和重量约束下，实现动力传递、减速增扭、自带散热、密封防护这几个核心功能，适配浅水作业船舶高频启停、工况多变的使用特点。
