通讯终端内置SAC金属折弯屏蔽支架

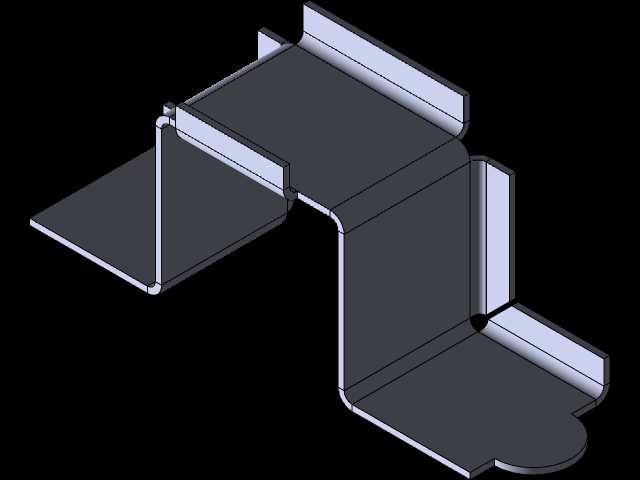

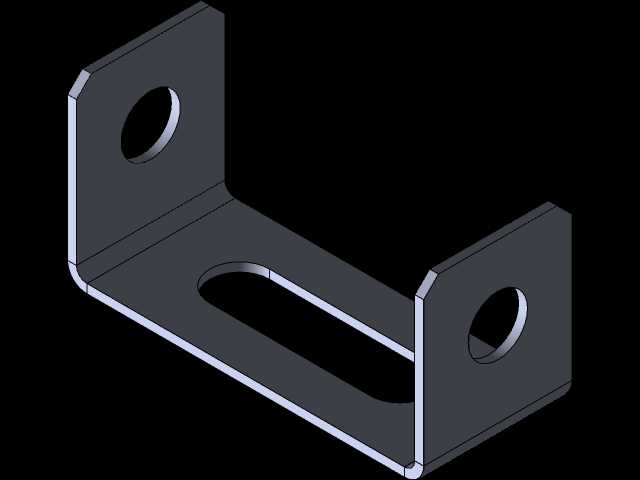

　　该钣金折弯件属于通讯终端内部的金属支撑屏蔽构件，整体采用薄金属板经多道折弯成型，轮廓随终端内部堆叠空间做异形避让，多处翻边与折边既承担结构补强，也形成电磁屏蔽的连续导电壁面。

　　从实际装机场景看，这类构件多用于手持通讯设备内部主板与外设模组之间的隔离区域：一方面为柔性排线、小型板卡或接地弹片提供贴合支撑面，另一方面通过金属壁阻断相邻射频、电源模块之间的信号串扰。零件两端延伸出的平板搭接边，可直接贴靠在机壳内的定位柱或接地铜箔区域，装配时依靠卡扣、背胶或螺丝完成固定，不需要额外焊接支架。

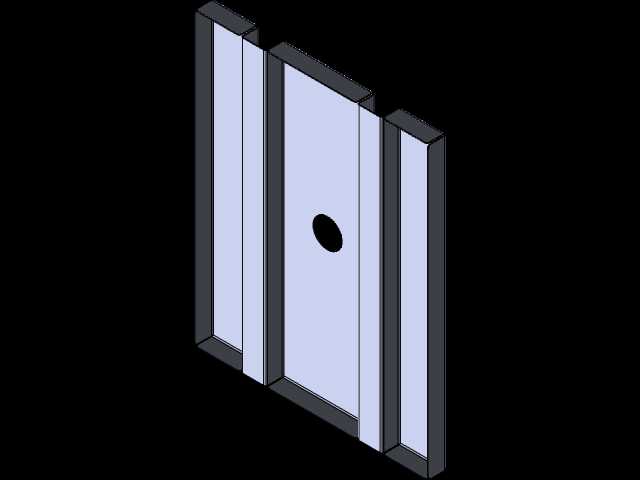

　　结构设计上，整件没有复杂曲面，全部由平面壁板、直角折弯和小圆弧过渡组成。折弯圆角与板厚保持常规钣金工艺比例，避免折弯处出现开裂或回弹超差；侧壁高度根据内部元件最高轮廓设定，在保证屏蔽高度的同时控制材料占用。边缘翻边方向经过排布，相邻壁面互相约束，使薄钢板在轻量化状态下仍具备足够抗扭刚度，按压整机外壳时不易产生凹陷变形。

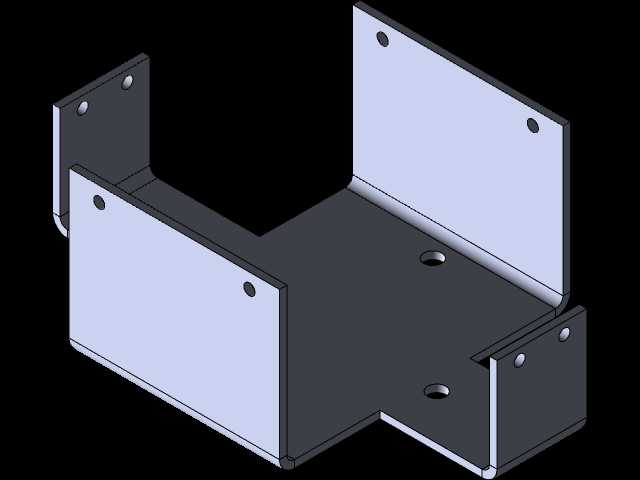

　　外形边界方面，模型呈现的长向跨度覆盖终端内部一段连续安装区，宽度方向随主板堆叠轮廓收放，局部缺口和异形端头用于避让连接器、按键柱或电池边缘。安装时需重点核对折边与周边塑料筋位的间隙：搭接平面应保留平整贴合区，折弯外侧不能与壳体加强筋发生干涉，内侧则要给排线泡棉、接地弹片预留压缩空间。

　　建模过程中，钣金特征应按照真实展开逻辑建立，折弯线、折弯系数和内R需要统一设置，保证展开后的落料轮廓可直接用于冲压工艺评估。壁板上若后续增加定位孔、接地触点或卡扣缺口，应优先布置在平面区域，减少在折弯变形区开孔，以免降低尺寸稳定性。对于需要导电连续的屏蔽面，搭接边之间应避免大缝隙，装配后可通过弹片或导电泡棉形成可靠接地路径。

　　该类零件的工程价值在于用最少材料同时实现支撑、隔离和接地三项功能，设计时需在板厚、折弯高度、避让缺口之间反复平衡：板厚过大则占用终端内部宝贵空间并增加重量，板厚过小则屏蔽壁容易变形；折边过高会影响装配取放，过低又难以覆盖干扰源。围绕这些约束完成的三维结构，可直接用于通讯终端内部堆叠检查、钣金展开核算以及装机干涉验证。
