卧式管壳式预热换热设备结构设计

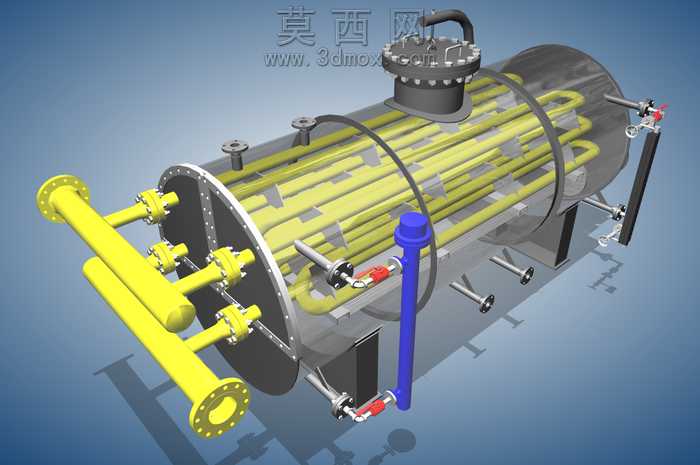

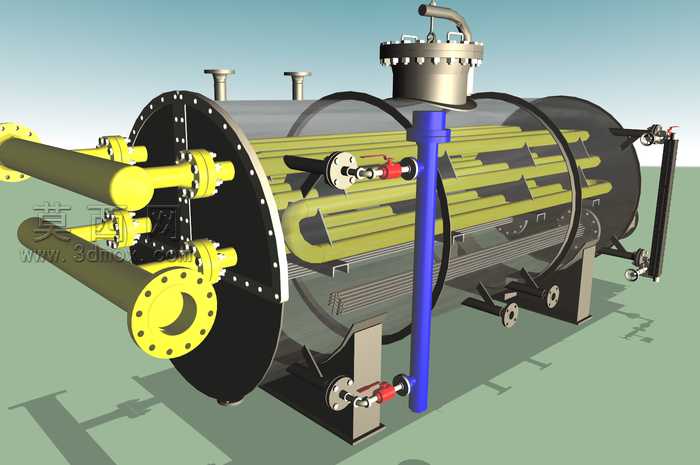

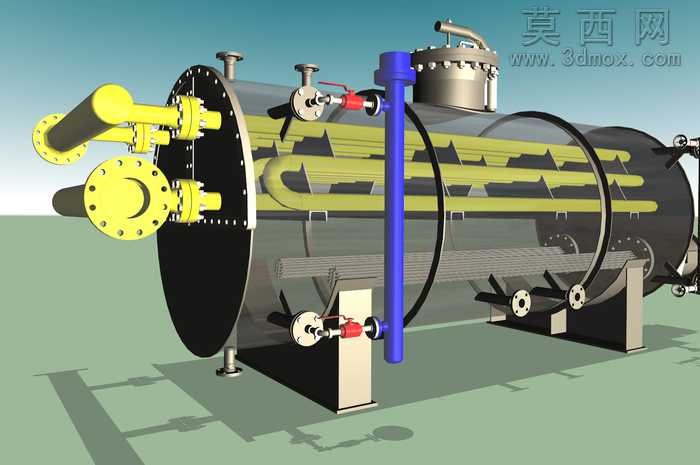

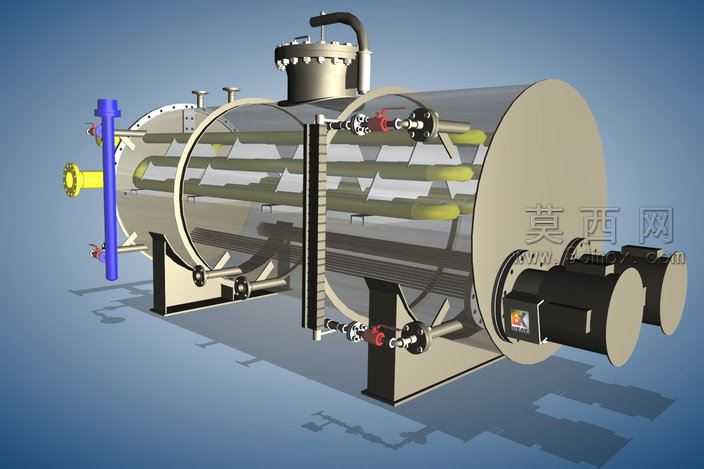

本作品为卧式管壳式预热器三维建模设计，采用三维机械设计软件完成全参数化建模，整体结构还原度高，各部件装配关系清晰明确。建模过程中严格遵循压力容器类换热设备的设计规范，对设备的各个组成部分进行了精细化的特征构建：主体卧式圆柱形筒体采用半透明渲染材质，可直观展示内部管束排布结构，筒体内的换热管束采用亮黄色金属材质，清晰呈现多回程U型管束的排布逻辑，还原管程流体的流通路径。设备前端管箱部分集成了多组进出口接管，所有接管端部均设计有标准法兰结构，法兰端面的螺栓孔、密封面细节均做了精确建模，还原管路连接的装配特征。筒体顶部设置了带法兰快开结构的人孔组件，人孔盖板的紧固螺栓、吊环结构完整呈现，满足设备检修维护的结构设计逻辑。筒体侧面布置了多组接管与阀门组件，其中蓝色接管为壳程流体接口，配套的红色手柄球阀、管路接头、支撑支架均做了精细化建模，阀门的手柄、阀体、连接法兰细节完整，可清晰展示阀门的操作结构与安装位置。设备底部设置了两组鞍式支座，支座的筋板、底板结构完整，还原卧式压力容器的支撑固定方式。渲染阶段采用工业级渲染参数，金属部件赋予对应材质的粗糙度、反光度属性，半透明筒体材质调整了合适的透明度与折射参数，既保证内部结构可见，又能体现筒体的金属壳体质感；不同功能的管路采用差异化的颜色材质区分，便于快速识别管程与壳程的流体路径。设计过程中充分考虑预热器的实际工作逻辑，管束的排布间距、折流板的隐含设置、接管的方位布置均符合管壳式换热器的常规设计思路，各部件之间无干涉问题，装配层级清晰，可直接用于结构展示、原理讲解以及后续的工程图导出参考，完整还原了工业用管壳式预热器的整体结构与细节特征。
