多鳍片式直流电源散热冷却器结构设计

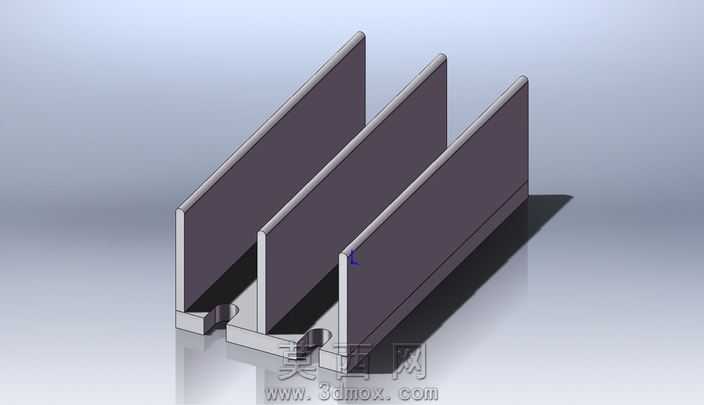

本款冷却器采用三维参数化建模完成整体结构设计，建模过程中首先基于直流电源的散热功率需求，确定底部安装基座的尺寸基准，基座部分预留与电源模块贴合的平整安装面，同时在基座侧边设计定位卡扣结构，保证冷却器与发热元件装配时的对位精度，避免安装错位导致的接触热阻升高。散热主体采用三组平行立式鳍片结构，建模时对鳍片的厚度、鳍片间距进行参数化约束，单组鳍片厚度均匀一致，鳍片之间保持等距平行排布，既保证足够的散热接触面积，又预留充足的空气流通通道，让冷热空气可以在鳍片间隙内形成顺畅的对流循环，提升自然散热条件下的换热效率。材质设计上，基座与鳍片统一采用高导热系数的金属材质设定，渲染时对金属表面做哑光氧化质感处理，还原工业散热器件的真实表面状态，鳍片边缘做微小的倒角处理，避免尖锐边角带来的装配安全隐患，同时也优化了模型的结构工艺性，适配常规的型材挤出或钣金折弯加工工艺。结构设计阶段重点考量了热传导路径的合理性，发热元件产生的热量通过平整的基座接触面快速传导至整个基座区域，再均匀分散到三组立式鳍片上，通过鳍片与空气的大面积接触完成热量交换，相比单块散热板结构，多鳍片设计将有效散热面积提升了两倍以上，同时整体结构紧凑，占用安装空间小，适配小体积直流电源模块的安装空间限制。建模过程中对所有装配接触面做了平面度公差的虚拟校验，保证基座与发热元件、鳍片与基座的连接面完全贴合，减少界面热阻，同时对整体结构做了轻量化优化，在保证结构强度和散热面积的前提下，去除不必要的冗余材料，降低冷却器自身重量。渲染阶段采用柔和的工业产品展示光源，从侧上方投射光线，清晰呈现鳍片的平行排布结构与基座的安装细节，通过阴影效果突出结构的立体感，直观展示冷却器的整体形态与结构特征，整体设计兼顾散热性能、装配便利性与加工工艺性，能够满足小功率直流电源转换模块的持续散热冷却需求，避免电源元件因长时间工作积热出现性能下降或寿命缩减的问题。
