铝制PCM相变储热换热器结构设计

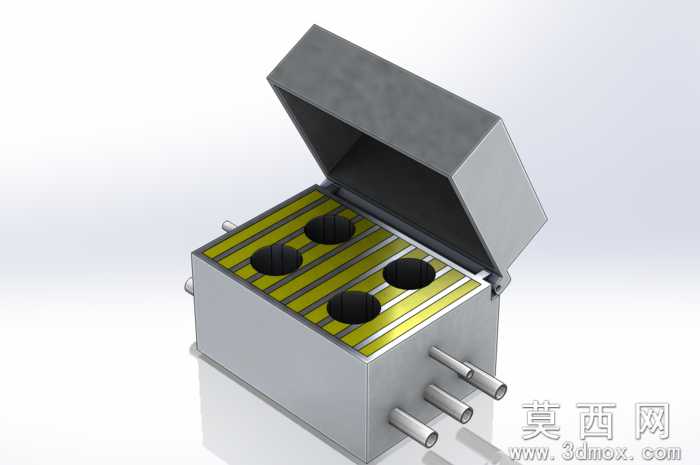

本作品为铝制PCM相变储热换热器的三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对整体箱体进行基准定位，绘制壳体的拉伸草图，通过抽壳命令构建出壁厚均匀的方形密封腔体，同时设计可开合的上盖结构，在盖体与箱体的衔接处添加限位配合结构，保证闭合状态下的密封性与定位精度。针对内部储热区域，设计了平行排布的条状肋片结构，肋片表面做等距开孔处理，既可以增大相变材料与换热结构的接触面积，强化热传导效率，也能对相变材料的形变起到限位作用，避免材料在固液相变过程中出现局部堆积。在箱体侧部设计了三组平行伸出的金属换热管路，管路与箱体侧壁采用同轴配合，添加焊接密封的结构示意，管路端部做倒角处理，还原实际加工的工艺特征。材质渲染阶段，将箱体外壳与上盖赋予哑光铝合金材质，调整金属粗糙度参数模拟铸铝件的细腻磨砂质感，内部肋片赋予亮面黄铜色金属材质，与铝制壳体形成清晰的视觉区分，便于观察内部换热结构布局；换热管路赋予抛光不锈钢材质，还原金属管路的光亮反光效果，上盖内侧做深色哑光处理，模拟腔体内部的遮光吸热特性。渲染输出时采用柔和的影棚布光，添加地面反射效果，清晰呈现模型的整体轮廓与各部件的装配关系。设计思路上围绕PCM相变储热的功能需求展开，铝制壳体具备轻量化与高导热的双重优势，可快速传递外部热量至内部储热区域，内部肋片结构有效解决了相变材料导热系数偏低的问题，侧部多管路设计可实现多路换热介质的并行流通，适配不同工况下的换热流量需求，可开合的上盖结构也为后期内部相变材料的填充、维护提供了操作空间，整体结构紧凑，各部件装配关系清晰，无干涉问题，完整还原了PCM储热换热器的功能结构特征。
