深沟球滚动轴承精密三维结构

　　这套滚动轴承结构以常见深沟球轴承为对象，重点还原内圈、外圈、滚动体和保持架之间的装配关系。外圈承担与轴承座或壳体孔配合的任务，内圈随转轴一起旋转，钢球位于内外滚道之间，将轴颈传来的径向载荷通过点接触区域传递到机座，同时允许轴系以较小摩擦阻力持续转动。保持架并不直接承受主要载荷，它的作用是把各钢球沿周向均匀隔开，避免滚动体相互接触、挤压和蹭擦，使球组在不同转速下保持稳定间距。

　　从设备用途看，这类轴承广泛出现在电机轴伸、减速器输入输出轴、小型输送辊、风机、泵类、家电转轴以及通用传动机构中。凡是需要支承旋转轴、限制轴径径向跳动、降低功率损耗的位置，都可能采用深沟球轴承。它结构简单、装拆方便，对轴向空间占用较小，能够在以径向载荷为主的工况下工作，也可承受一定程度的双向轴向载荷，因此在中低速、轻载到中等载荷的常规机械里使用频率很高。

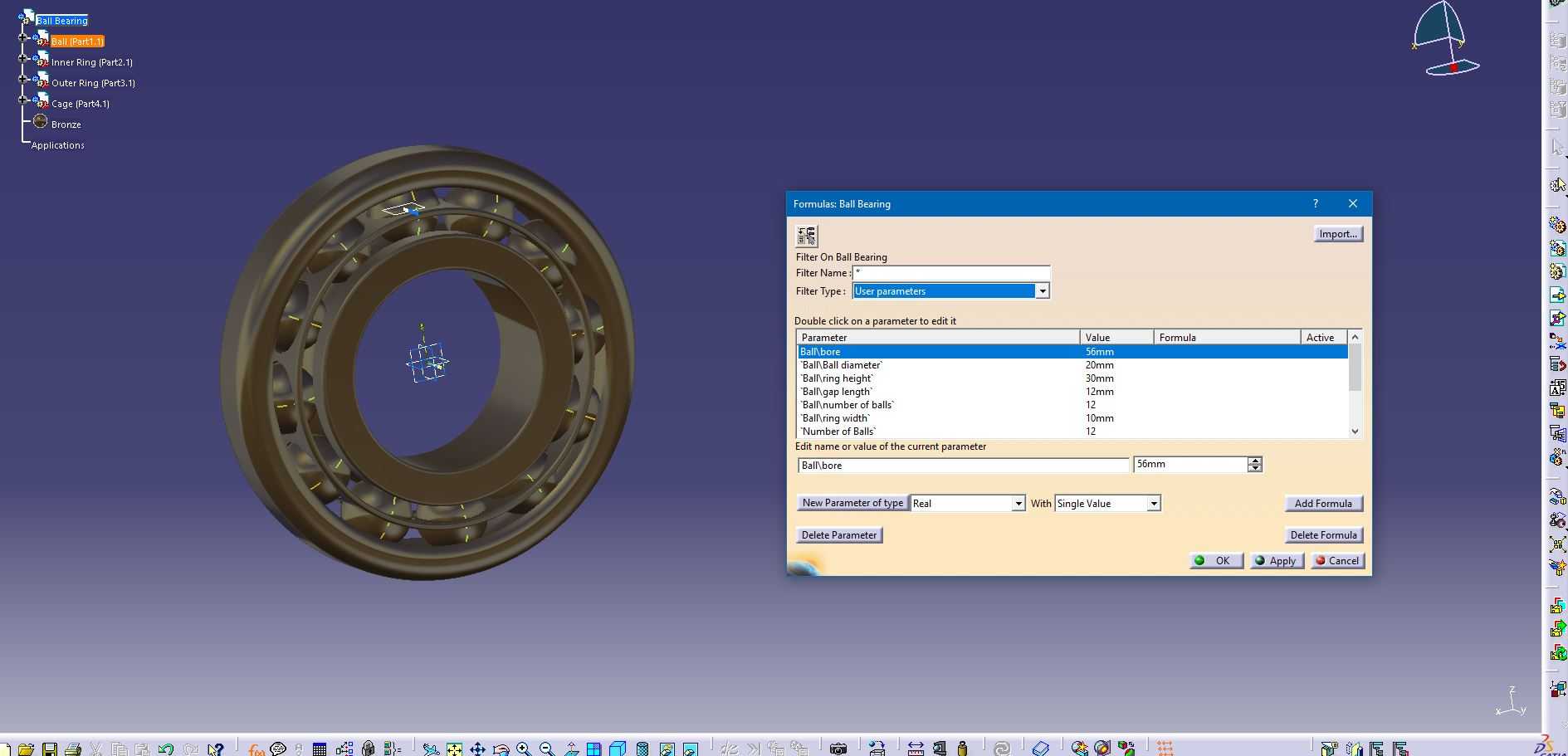

　　建模时先确定轴承的基本几何边界，包括内圈孔径、外圈外径、装配宽度、内圈外径、外圈内径、滚道曲率半径、钢球直径和球数。内孔是与轴配合的关键面，通常按基准孔制思路控制尺寸；外圈圆柱面则与壳体孔形成配合。宽度方向决定轴承在轴肩与端盖之间的安装位置，若忽略倒角和止动肩高度，后续装配时容易出现轴肩干涉、密封件压装不到位或外圈无法落座等问题。模型中对内外圈端部倒角、滚道圆弧过渡和保持架兜孔间隙进行了表达，使结构不仅停留在外观层面，也能反映真实装配逻辑。

　　滚道设计是轴承性能的核心。内外圈滚道并非简单直角槽，而是与钢球曲率相匹配的弧形通道。滚道半径略大于钢球半径，接触区形成可控的椭圆接触面，既能降低接触应力，又能给滚动体留下自转和公转空间。若滚道曲率过紧，摩擦和发热会明显增加；若曲率过松，钢球与滚道接触状态变差，承载能力和旋转精度都会下降。三维结构中可以通过剖切观察钢球与滚道的贴合位置，这对理解载荷传递路径比单纯查看二维剖面更直观。

　　钢球数量和直径直接影响承载能力。球径增大有利于提高单点接触承载能力，但会挤占套圈壁厚和保持架空间；球数增多可以分散载荷，却会使保持架梁宽变窄，周向布置受到外径和内径限制。实际设计中需要在轴承截面高度、滚道深度、套圈强度、球组节圆直径之间反复平衡。球组节圆直径位于钢球中心所在圆周上，它决定滚动体公转半径，也影响摩擦力矩和极限转速。保持架兜孔形状应包住钢球但不夹紧，使钢球在进入承载区和非承载区时能够顺畅滚动。

　　安装边界方面，轴肩和孔肩不能只按图纸名义尺寸摆放。轴肩外径应小于内圈挡边可接触范围，并留出拆卸工具着力位置；壳体孔肩内径则应大于外圈挡边对应尺寸，避免压住滚道区域。倒角处需要与轴承套圈圆角协调，过小的避让会造成轴承不能贴紧定位面，过大的轴肩又会降低轴向定位可靠性。若设备中还配有密封圈或防尘盖，轴承两侧空间需额外考虑密封唇、润滑脂腔和端盖间隙，不能把轴承宽度误认为整个轴系占用宽度。

　　在工程选型中，轴承并非单独存在，它与轴的加工精度、座孔同轴度、配合松紧、润滑方式和热伸长共同决定寿命。过盈量偏大时，内圈胀大、外圈压缩会减小游隙，严重时会引起发热和早期剥落；过盈量过小，则可能在旋转过程中发生内圈相对轴打滑或外圈相对座孔蠕变。三维模型可以帮助设计者检查相邻零件间距、套筒接触位置、挡圈槽位置以及拆装路径，尤其在紧凑传动箱中，轴承外径与箱体壁厚、加强筋、油道之间的距离都需要提前核对。

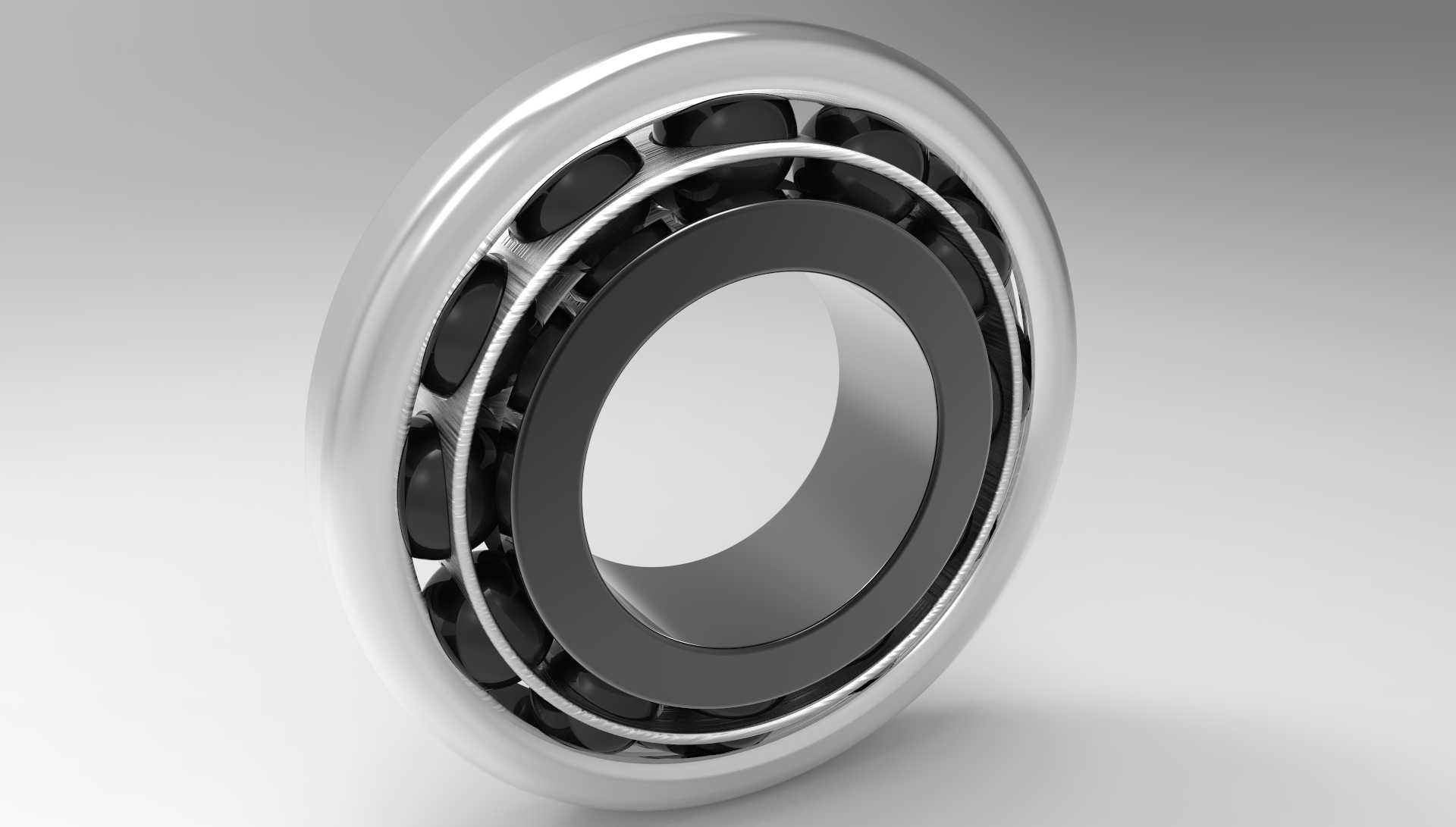

　　该结构的外观呈现金属套圈与深色保持架对比，渲染效果突出了滚道、钢球和套圈表面的层次，但工程使用时更应关注几何关系是否可用于装配校核。剖切后可看到钢球被保持架分隔在环形滚道内，内圈与外圈同轴布置，端部圆角和环形端面形成清晰的安装基准。对于结构设计人员来说，这种模型可用于讲解滚动支承原理、检查轴系布局、制作设备演示动画，也可作为轴承座孔、轴肩和润滑结构设计时的参考。

　　轴承在整机中的价值不只在于“套在轴上”，它决定旋转零件的径向位置、传动效率、噪声水平和维护周期。合理的三维表达应把配合面、承载面、滚动体排布和保持架约束同时呈现出来，使设计者从外观识别进一步深入到载荷、安装和运动关系。这样在后续完成工程图、选择标准件号或校核相邻结构时，才能减少仅凭外形建模带来的装配错误。
