弹簧入水泵用膨胀波纹管密封结构

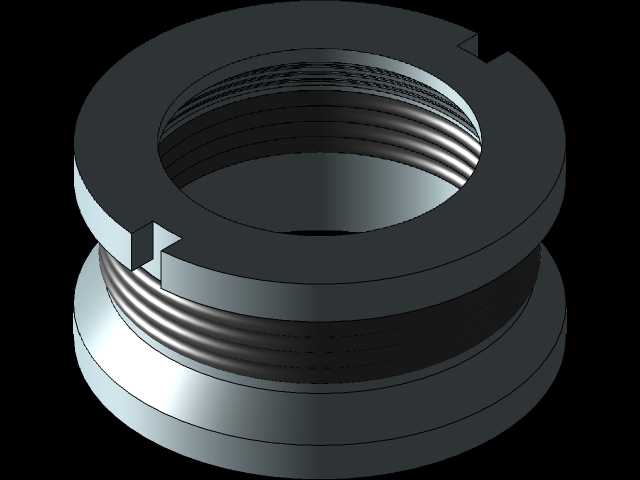

　　这套膨胀波纹管结构主要面向弹簧入水泵内部的密封与弹性补偿需求，建模时把装配关系、受力路径和安装边界放在首位，而不是单纯还原外观。零件整体呈环形，上下两端设置带内螺纹的连接环，中间为多层波纹状薄壁段；波纹轮廓沿轴向连续起伏，能够在受压、受热或装配公差累积时产生可控的轴向变形，同时维持径向定位。上端连接环外缘加工有对称卡槽，便于工具夹持或与泵体止口对位，防止拧紧过程中波纹管随动旋转。

　　在泵类设备中，这类波纹管常布置在弹簧入水腔与固定泵体之间，承担动密封或静密封补偿作用。水泵运行时，叶轮侧振动、轴系微小窜动以及水温变化都会使配合面产生相对位移，如果采用刚性垫片，密封面容易因局部压紧力波动而出现渗漏；波纹管通过波纹段的弹性伸缩吸收位移，使密封接触压力保持在较稳定区间。多层波纹结构还能在有限轴向空间内增加变形行程，避免单圈薄壁件因反复弯折产生疲劳裂纹。

　　建模过程中，内螺纹按泵体接口的旋合深度布置，螺纹起始端留出导向倒角，方便现场装配时对中。上端卡槽的宽度和深度结合常用勾形扳手尺寸确定，卡槽根部做圆角过渡，减少热处理或注塑成型时的应力集中。波纹段的壁厚需要兼顾柔性与耐压：壁过薄会在水压脉动下出现异常鼓胀，壁过厚则补偿刚度上升，弹簧预紧力难以把密封面压到位。因此波纹半径、波距和层间间隙均按相邻尺寸联动约束，修改任一参数时，整个环形轮廓可同步更新。

　　外形尺寸方面，模型外径受泵腔内孔限制，安装时需保证外圆与腔壁之间留有均匀间隙，防止波纹膨胀后摩擦泵体；内径则穿过相关轴套或弹簧导向件，不能与运动件发生干涉。轴向总高度由自由高度、压缩量和密封压紧量共同决定，设计时需核对泵盖拧紧后的极限位置，避免波纹被压并而失去弹性。下端环面与密封垫片接触，平面度要求较高，模型中保持该面与螺纹轴线垂直，以便在装配后形成均匀压紧带。

　　从结构思路看，该件把连接、密封、补偿三种功能集成在同一环形零件上。上下硬质环体提供螺纹连接和端面支撑，中间柔性波纹段提供位移补偿，卡槽则解决装配操作性。对于结构设计人员，三维建模时应重点检查波纹段在最大压缩、最大伸长和水压作用下的形态，确认波峰不接触、波谷不叠合；对于选型人员，则需结合泵腔压力、介质温度、行程范围和接口螺纹核对适配性。整体几何没有复杂侧孔或异形分支，环形回转特征占主体，适合在参数化软件中通过草图回转建立基础实体，再对卡槽、倒角和端部细节进行特征补充，从而保证后续工程图出图与尺寸修改的效率。
