陆空两用三旋翼飞行通勤载具概念结构

　　该载具方案面向城市短途通勤、应急转运与低密度跨区域出行场景，核心思路是在道路行驶与低空飞行两种工况之间建立可切换的机械形态。整体构型没有沿用普通乘用车的方正轮廓，而是把机身前部压缩成连续曲面，重点控制迎风截面和气流分离区域；后部则围绕旋翼下洗流、推进通道和尾部稳定面进行组织，使载具在巡航状态下更接近轻型旋翼飞行器，在道路状态下又保留可识别的车辆乘坐舱。

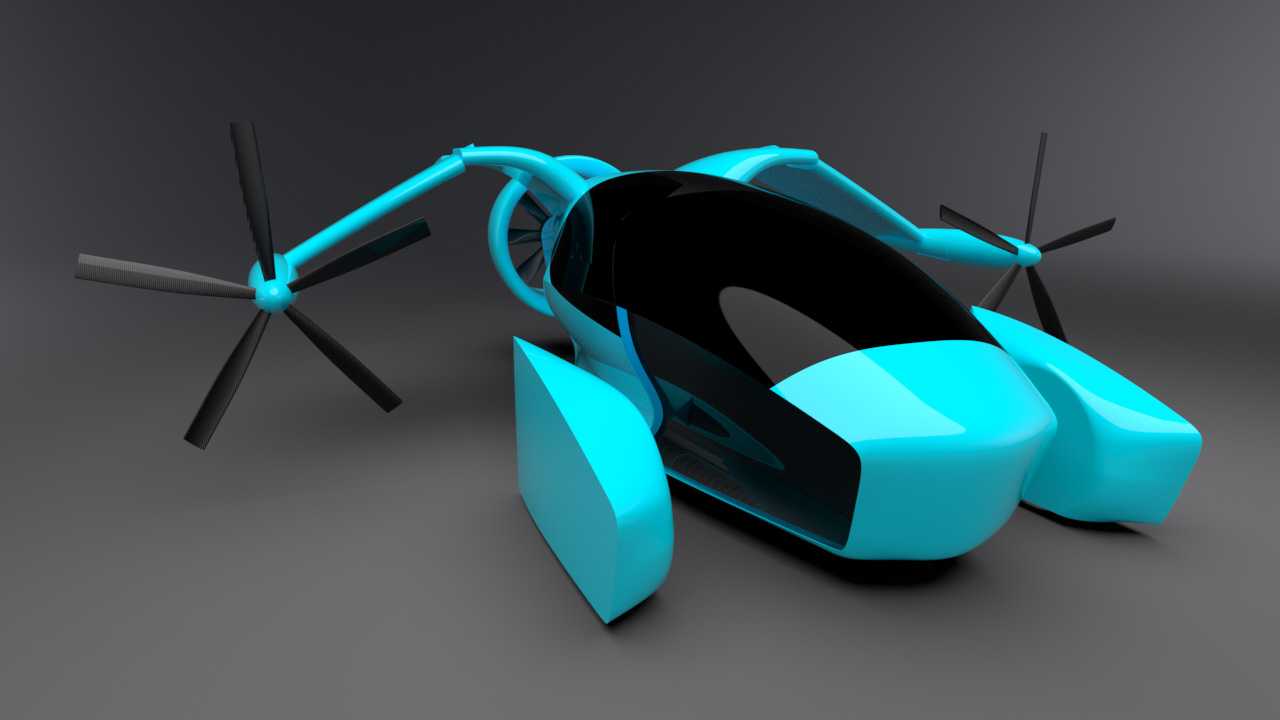

　　从结构布置看，乘员舱位于机身中前部，舱体采用封闭流线外壳，风挡与侧窗形成较大的黑色包覆区域，既为驾驶员提供前向与侧向视野，也让上部轮廓能够平顺过渡到尾部旋翼支撑结构。机身下部承担着陆与道路行驶时的主要承载功能，前三点式轮组布置被纳入外形设计：两个前轮位于舱体下方两侧，后轮位于机身中后段。与四轮方案相比，这种布置减少了一套轮边支撑和转向相关结构，有利于控制空重；同时，前轮在飞行状态下可向内或向上收置，使下部表面保持连续，降低外露轮胎造成的阻力和紊流。

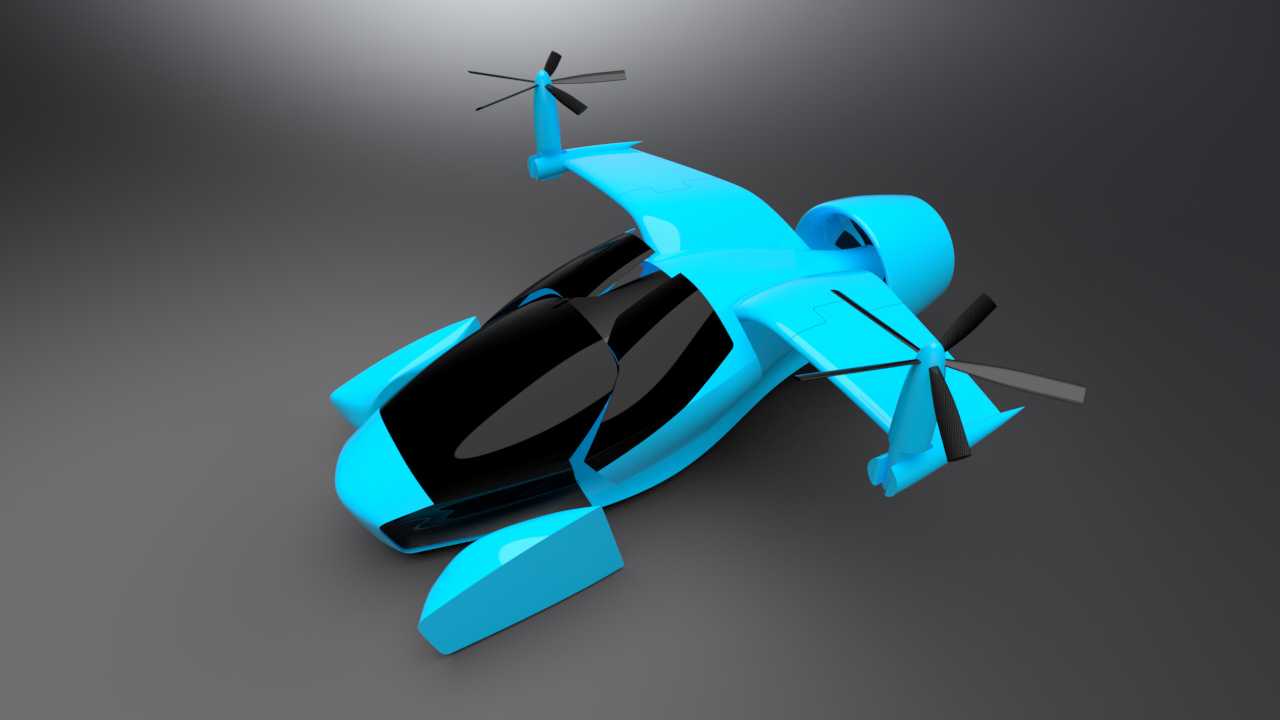

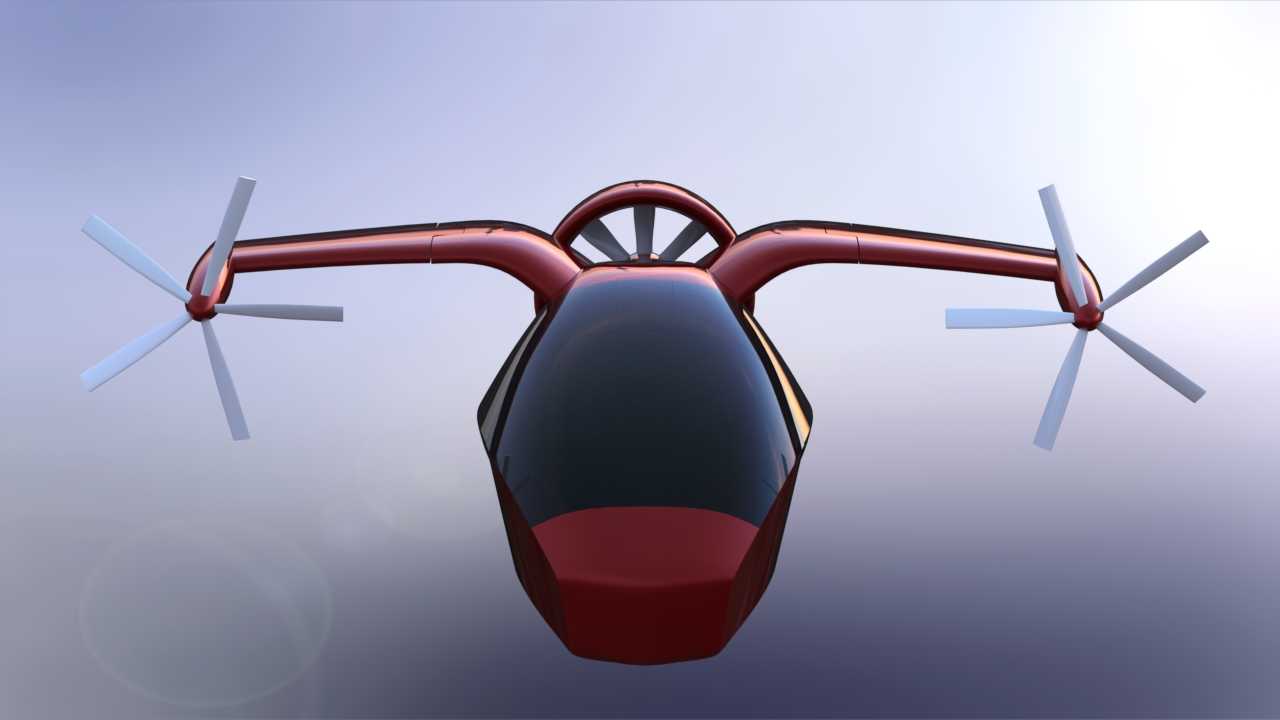

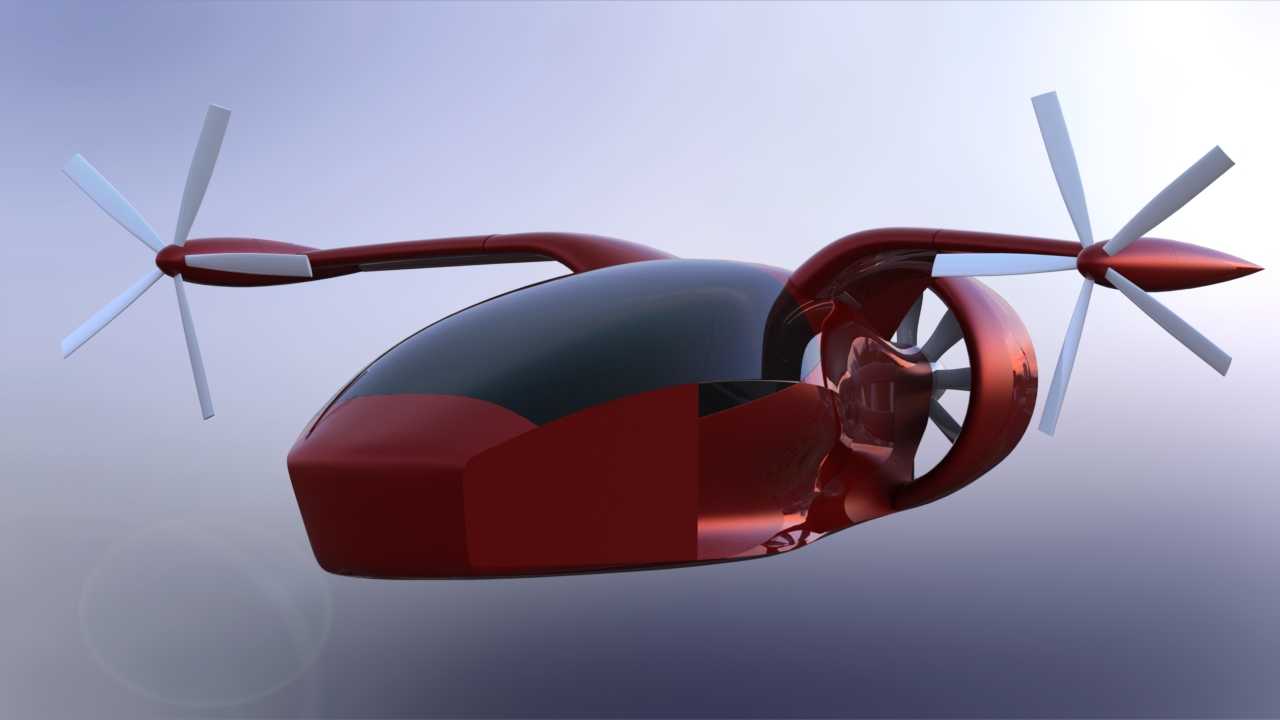

　　旋翼系统采用分布式布置思路。机身左右两侧伸出较长的旋翼臂，臂端设置大直径旋翼，主要提供垂直升力并参与姿态平衡；尾部区域布置涵道式推进部件，用于前向推力补充和飞行姿态控制。旋翼臂并非简单外挂杆件，而是与机身侧上方曲面一体化衔接，臂根区域需要承受旋翼拉力、交变振动和着陆冲击，因此在三维结构中应保留足够的过渡圆角和内部加强空间。端部旋翼桨叶细长，旋转盘面对周边安全边界影响明显，概念阶段需要明确桨尖与地面、舱门、尾翼及道路障碍物之间的最小间隙。

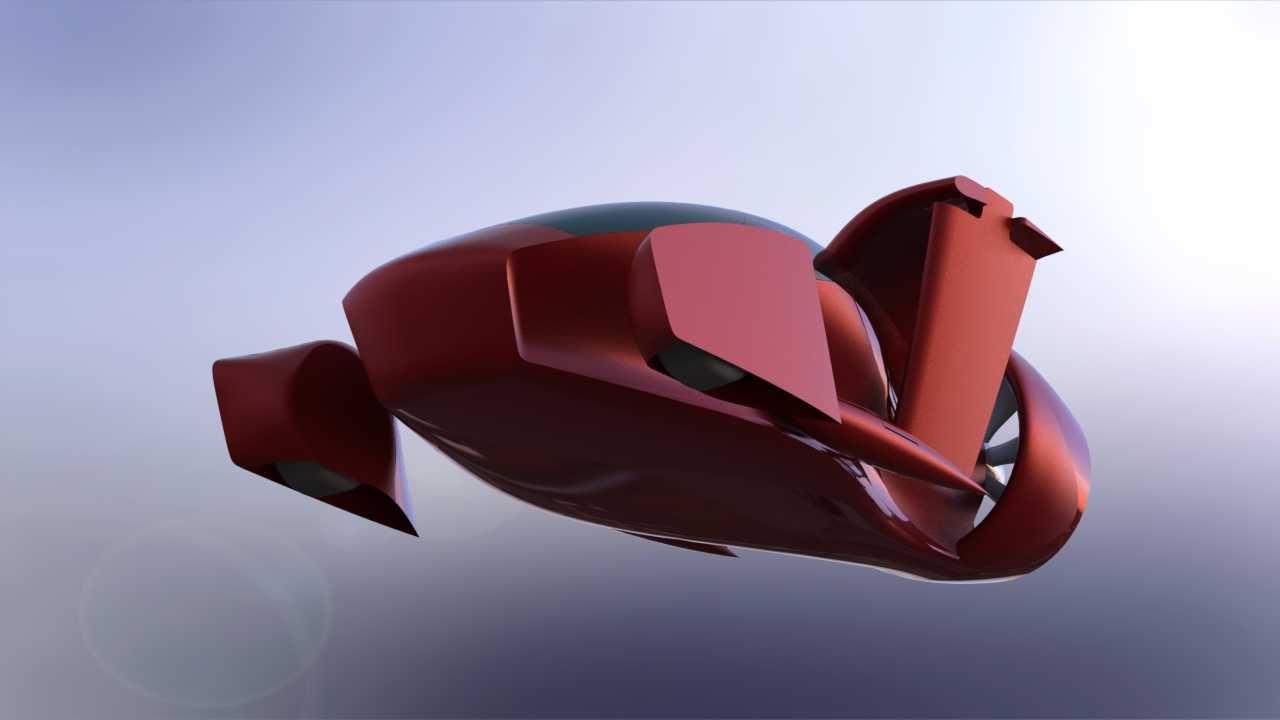

　　道路行驶工况下，载具需要满足普通路面的通过性与转向稳定性。前轮承担转向和主要支撑，后轮附近的机身包覆件在行驶时展开或下移，形成类似挡泥板的防护区域，避免轮胎卷起的碎石、水雾进入旋翼或推进通道。切换到飞行工况时，这些板件随轮组收放动作回到机身表面，使下腹线条重新闭合。该机构的关键不只是“能收起”，而是要在两种位置都具备锁定能力：道路状态下承受颠簸载荷，飞行状态下不能因振动产生松脱或阶跃缝隙。

　　外形尺寸方面，模型比例强调紧凑通勤属性，机身长度明显短于常规轻型固定翼飞机，宽度则由两侧旋翼臂决定。旋翼展开后，横向尺寸远大于车身宽度，因此在车库停放、道路滑行和起降坪布置时，必须按旋翼旋转直径划定安全范围，而不能只按机身壳体宽度评估。高度方向受顶部旋翼、尾桨和座舱盖影响，机库净空、运输支架和维修平台都需要预留桨叶折叠或拆卸空间。若后续进入工程细化，旋翼臂可设计为折叠或快拆结构，以降低道路停放和拖运时的横向边界。

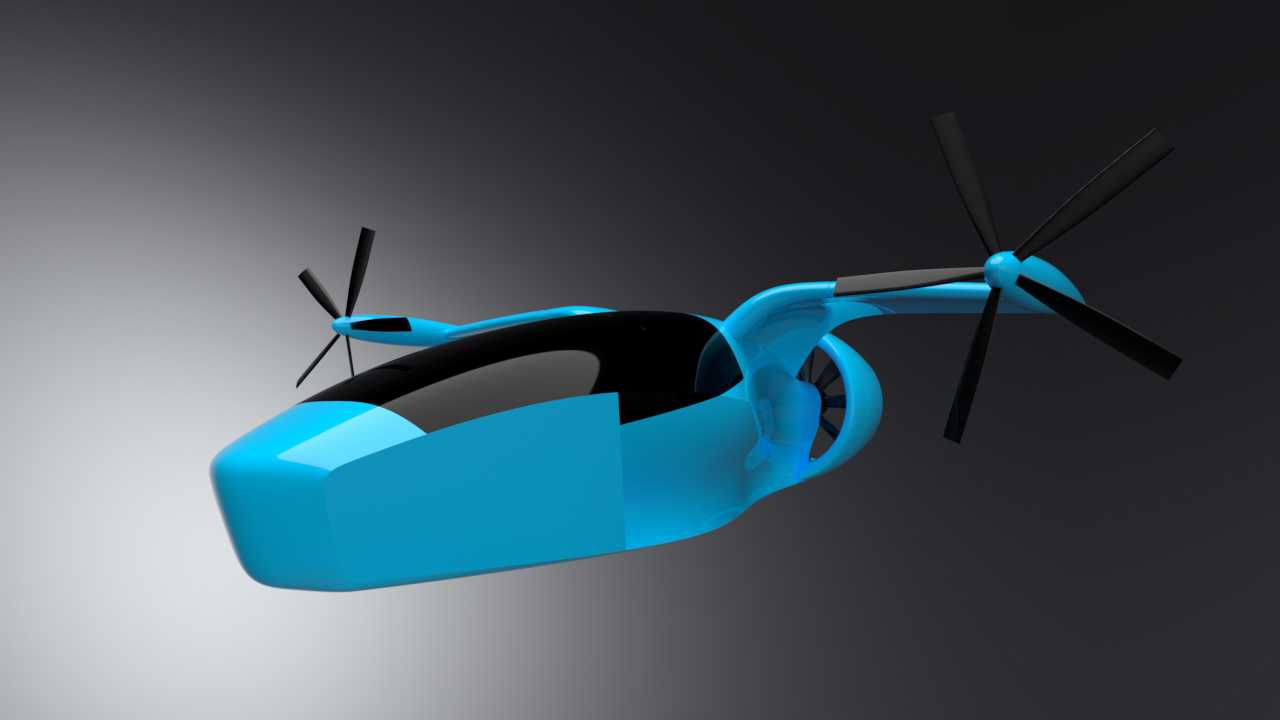

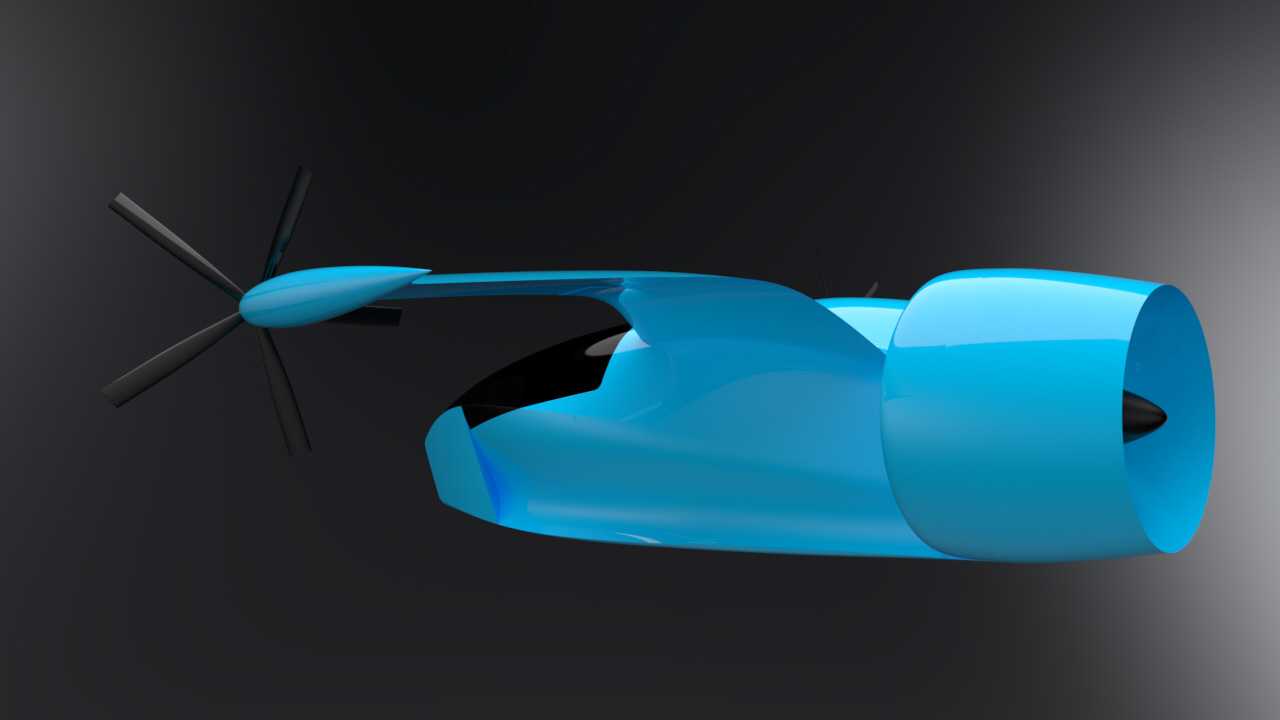

　　气动设计上，前部壳体采用钝圆鼻头配合上抬的座舱盖，目的不是追求单纯的锐利外观，而是在低速道路行驶和低空过渡飞行之间取得折中。机身侧面从舱门区域向后逐渐收窄，尾部推进涵道周围形成环形导流面，可减少螺旋桨尖端涡流对机身的直接干扰。两侧旋翼臂位于机身较高位置，使下洗气流尽量避开乘员舱侧面和后轮区域；但这也带来重心与支撑刚度问题，臂根连接区需要在数字样机中重点检查弯矩路径，不能只按外观曲面处理。

　　推进与升力系统在概念模型中以外观实体和相对位置表达，未展开发动机、电机、传动轴、油箱或电池包的内部细节。实际工程化时，机身中部至尾部应布置动力源、传动或电控模块，并使重心位于旋翼升力合力附近。燃油或电池系统的维护口、散热通道、火灾隔离和线束走向都需要与外壳曲面协同。若采用混合动力，后部涵道附近可布置推进单元，两侧旋翼则通过独立电机驱动，以减少复杂机械传动；若采用集中动力，则旋翼臂内部需要预留传动轴、轴承支座和润滑维护空间。

　　着陆与道路状态的载荷传递路径也需要提前考虑。轮胎接地点的冲击经起落架、轮支座进入机身下部框架，再扩散到座舱底板和侧梁；旋翼升力则通过臂根传入上部承力框。两类载荷在机身中交汇，意味着壳体不能仅作为外观覆盖件，内部应设置环形框、纵向梁和局部加强接头。概念建模时可先以连续外曲面确定造型边界，再按旋翼盘面积、预估起飞重量和轮距轴距反推承力结构的断面尺寸。

　　该方案适合用于陆空两用载具的前期造型评审、旋翼布局沟通、收放机构原理展示和数字样机空间校核。它把车辆的道路可用性与旋翼飞行器的垂直起降特征合并在同一壳体中，重点不在精细内饰或制造图纸，而在验证多工况切换时的外形逻辑、部件干涉、安全边界和结构承载思路。后续细化应围绕旋翼折叠、轮组收放、动力舱布置、重心控制和维护开口继续展开。
