航空机身铰接式承力支臂结构

　　该支臂类构件属于航空飞行器机身与活动操纵/挂载结构之间的传力铰接部件，在整机布局中承担跨点位载荷传递、运动限位与安装基准定位的作用，并非普通地面设备的固定式支架。从实际装机场景来看，这类构件一端通过带衬套的铰接孔与机身侧固定耳片对接，允许配合部件在设定角度范围内小幅摆动，另一端的延展型安装面则与被支撑的功能组件贴合，通过阵列布置的紧固点位完成锁附，将分散的局部载荷汇总后沿支臂本体的主传力路径导向铰接端，避免连接界面出现应力集中突变。

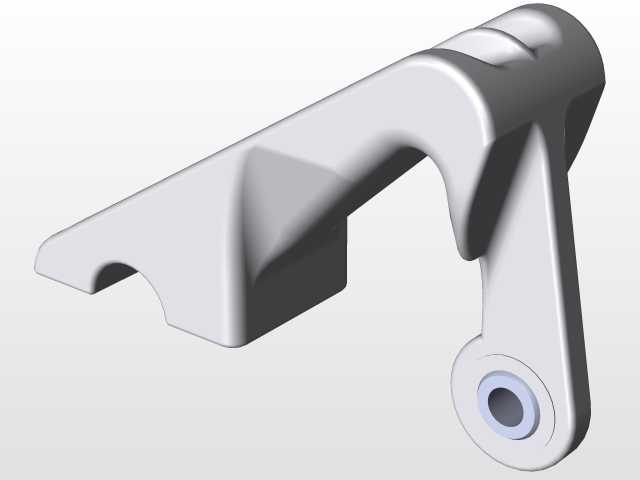

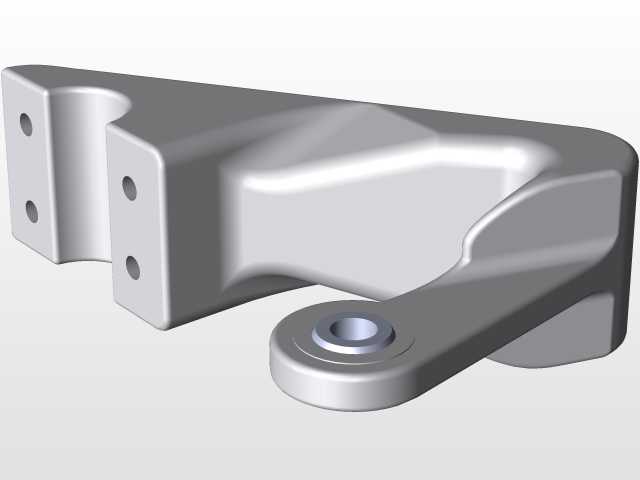

　　从结构设计思路上，该构件没有采用等厚度直板的简陋构型，而是顺着载荷流向做了变截面过渡：靠近铰接孔的区域壁厚明显加大，孔位周边做了环形凸缘强化，抵消销轴反复挤压带来的局部接触应力；中段臂身采用带纵向加强脊的槽型截面，在控制整体重量的前提下大幅提升抗弯刚度，臂身两侧的曲面顺滑过渡，不存在尖锐转角，从根源上降低交变载荷下的疲劳开裂风险；远端安装面设计为下探的宽幅支撑形态，底部预留多个对应安装孔位的凸台，凸台端面高出臂身底面，保证装配时紧固件的压紧力直接作用在凸台区域，不会让薄壁臂身直接承受面压。

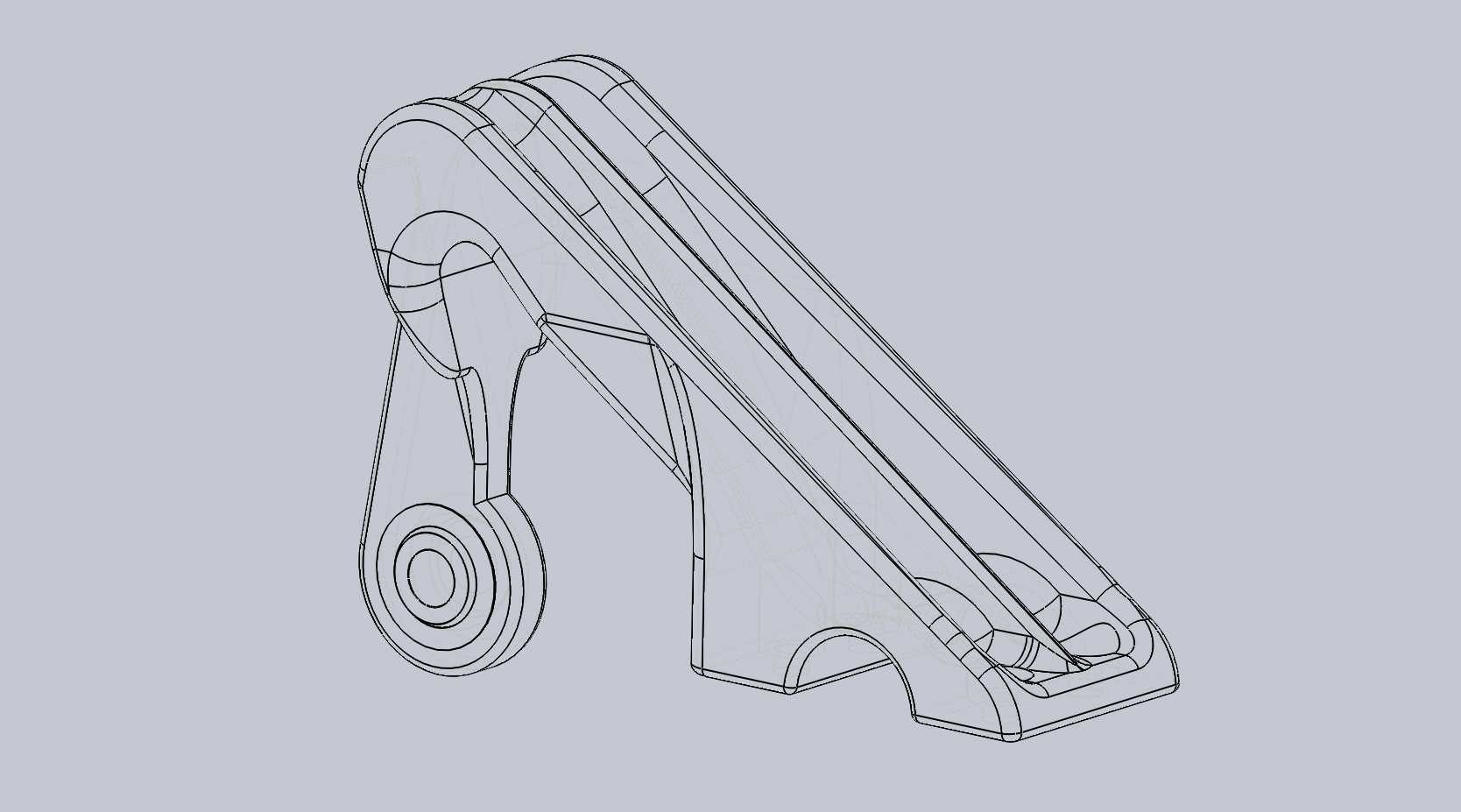

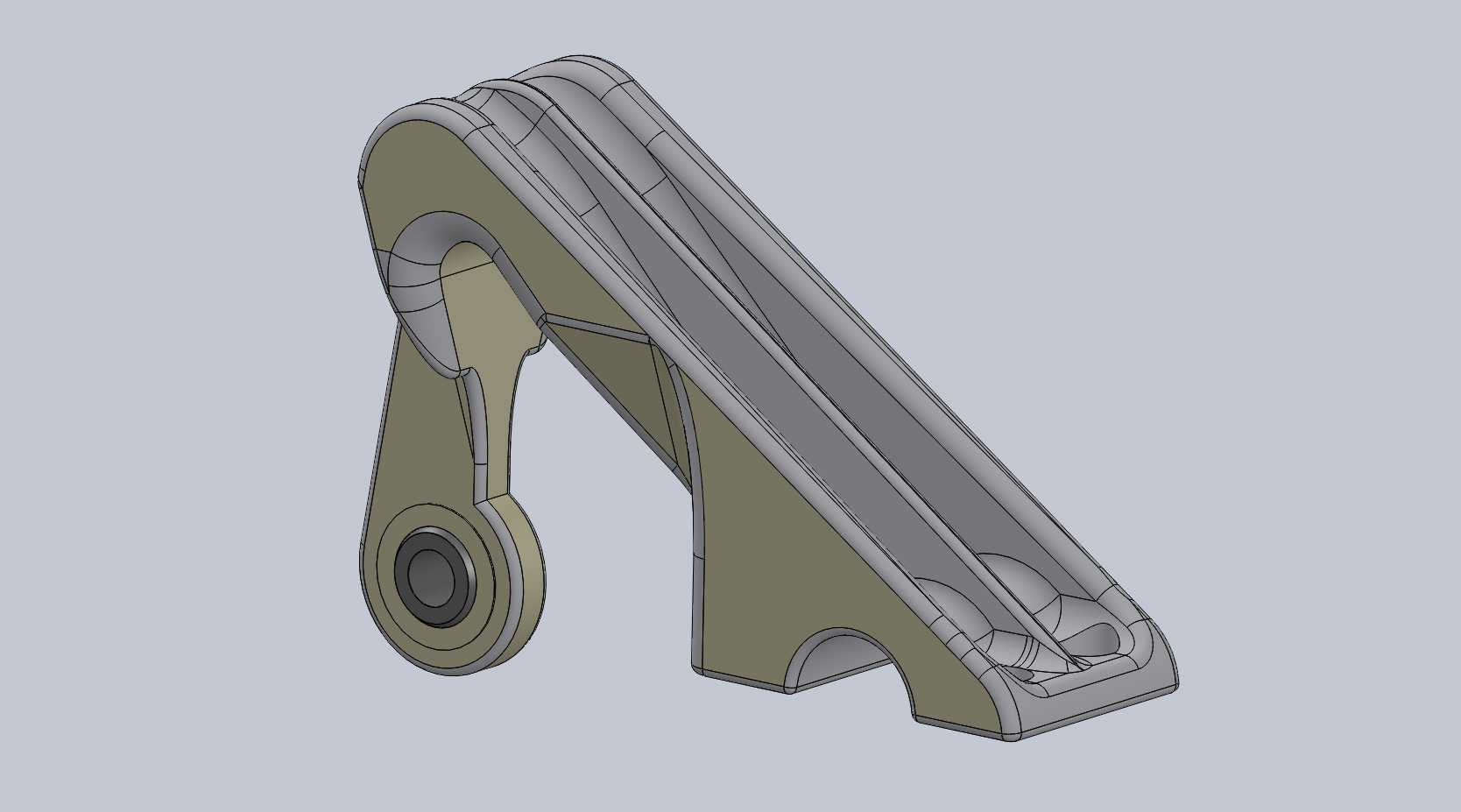

　　在外形与安装边界层面，铰接端的同轴孔系需要严格保证与配合销轴的间隙配合公差，孔的轴线与远端安装面的平行度、孔位中心到各安装凸台的中心距都属于装配核心尺寸，建模时需要同步校核相邻部件的运动包络：支臂随铰接点摆动的全行程范围内，臂身外侧曲面与周边机身框架、管线之间必须预留足够的安全间隙，不能出现运动干涉。远端的安装凸台排布间距、螺纹孔深度都要匹配被支撑组件的对接法兰尺寸，凸台底部的支撑筋厚度要和臂身主壁厚保持合理比例，避免注塑或机加工成型时出现缩痕、应力残留。

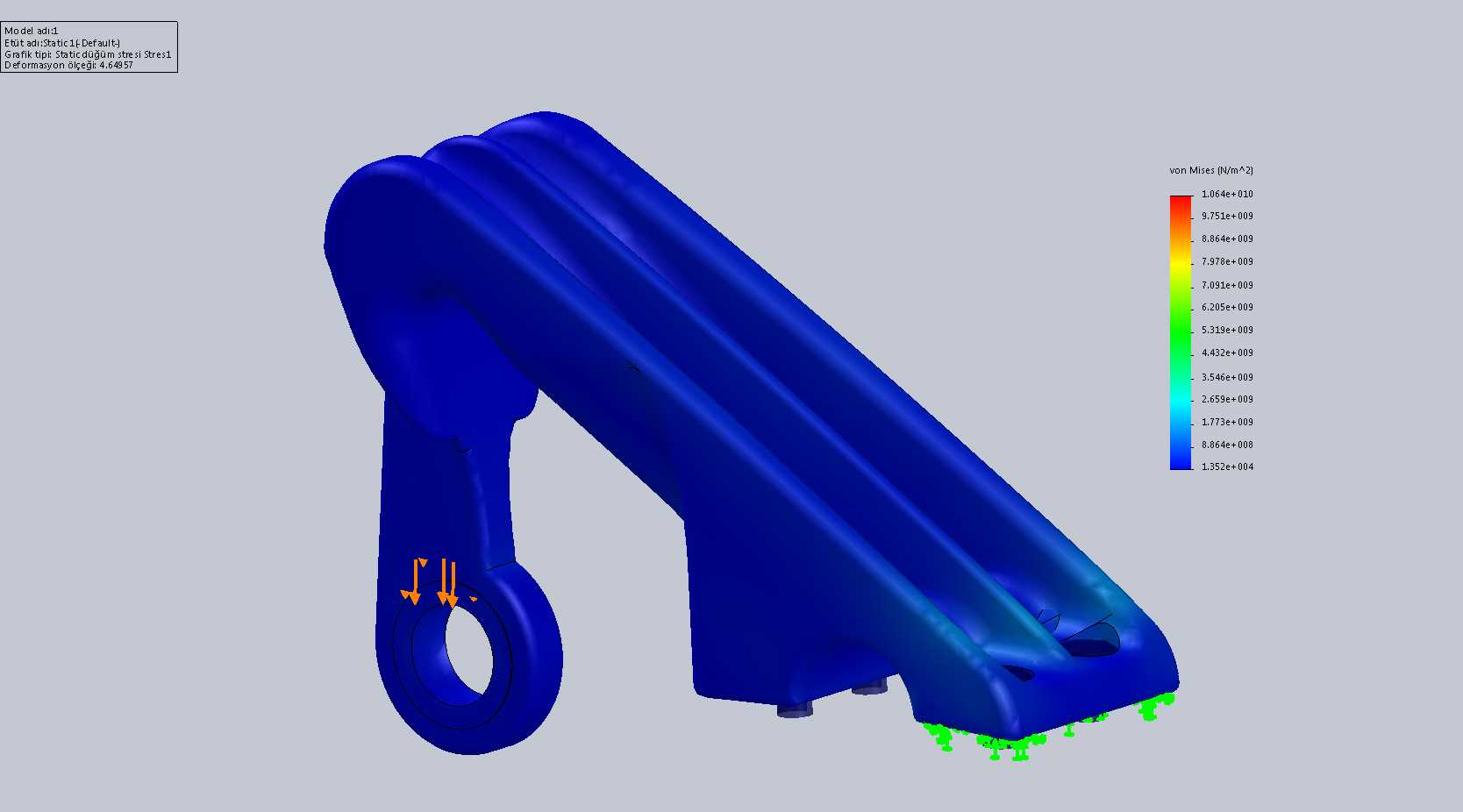

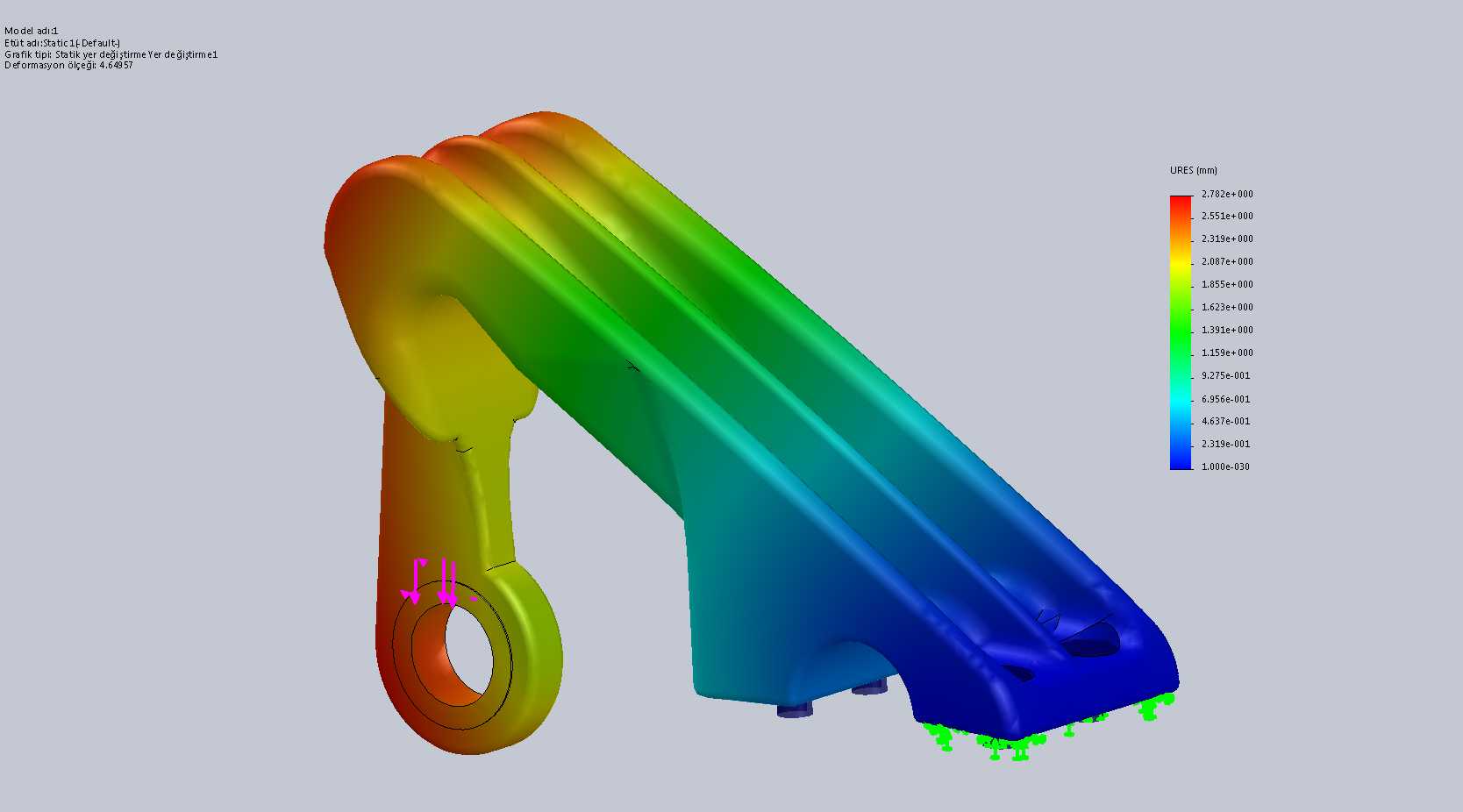

　　从仿真验证的角度，图示的应力云图对应实际工况下的受力校核结果：铰接孔位置施加约束，远端安装面按照实际受载方向施加工作载荷与惯性载荷，云图中暖色调的高应力区集中在铰接孔周边与臂身上段过渡区域，冷色调的低应力区分布在远端安装翼面，设计时可以根据应力分布结果针对性调整高应力区的圆角半径、局部壁厚，对低应力区做材料去除减重，实现强度与重量的平衡。构件表面的流线型曲面并非仅为外观考量，航空场景下外露的支臂需要降低飞行过程中的气动阻力，顺滑的外轮廓可以减少气流分离带来的附加振动，同时也避免应力线在截面突变处截断。

　　在细节设计上，铰接孔内部预留了衬套安装空间，实际使用时压入耐磨衬套，避免支臂本体的铰接面直接与销轴摩擦磨损，后期维护仅需更换衬套即可，无需替换整个支臂构件。臂身侧面预留的小尺寸工艺孔既可以作为装配时的定位销孔，也能用于敷设穿过支臂内部的操纵管线，避免管线外露被气流扰动。整个构件的壁厚从铰接端到远端按照载荷梯度逐步减薄，所有内外转角都采用统一的圆角规范，既满足成型工艺的拔模要求，也让应力传递路径全程连续，没有突兀的刚度突变点。
