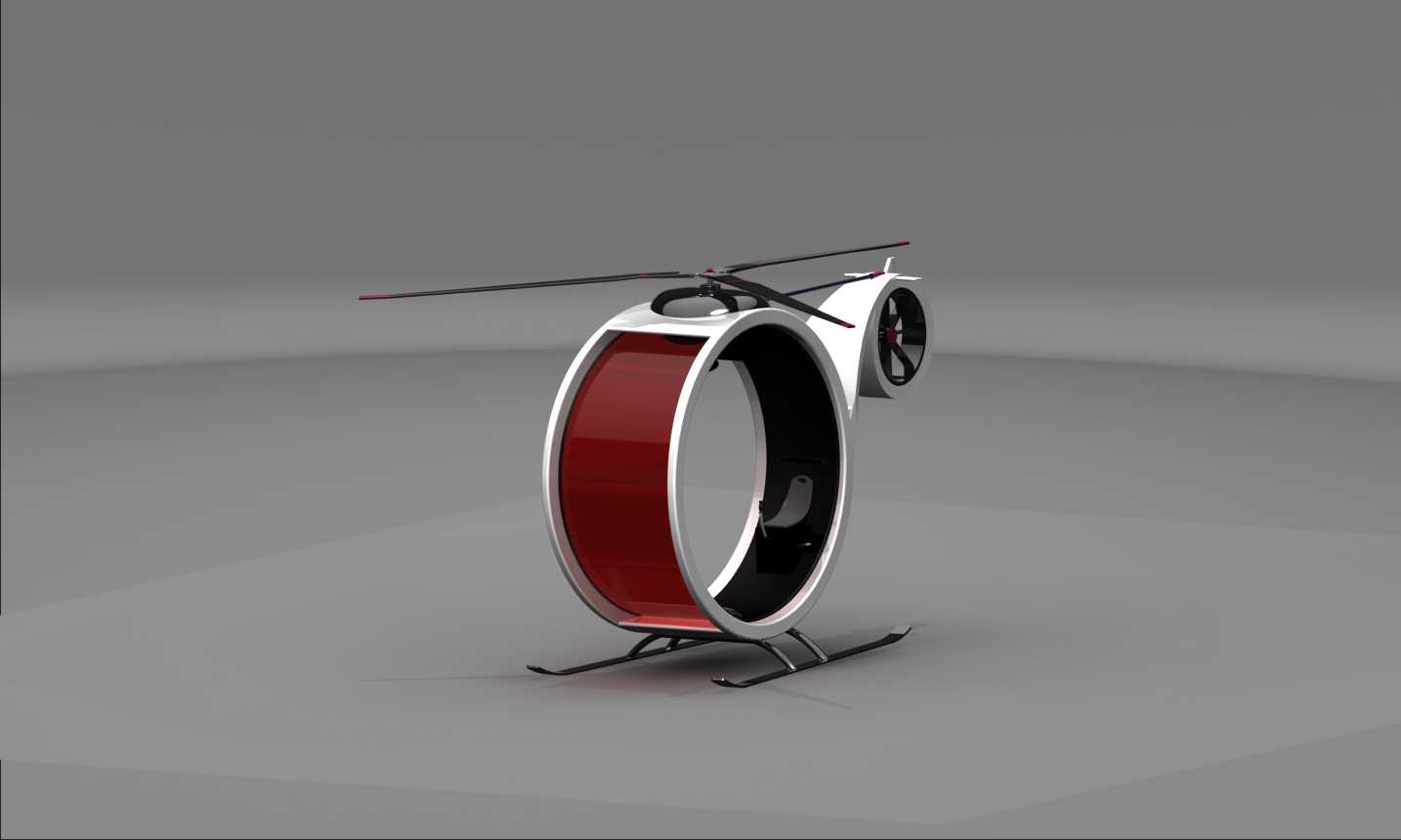

这套环形旋翼飞行器的建模工作,核心是把非常规的载人载具概念落到可校核的结构尺度上,而非单纯做外观渲染。整体布局打破了常规直升机串列式机身的固有形态:主体承力结构做成闭合环形框架,乘员舱内嵌于环体下半段的空腔内,环体外侧包覆酒红色曲面蒙皮,既形成连续的气动导流面,也为内部骨架、航电模块、动力管线预留了完整的安装空间。顶部主旋翼基座直接固定在环形框架的上沿加强段,主旋翼轴垂直向上伸出,两片主旋翼桨叶向两侧水平展开,旋翼转动平面完全避开环体轮廓,不会和环形机身发生运动干涉。

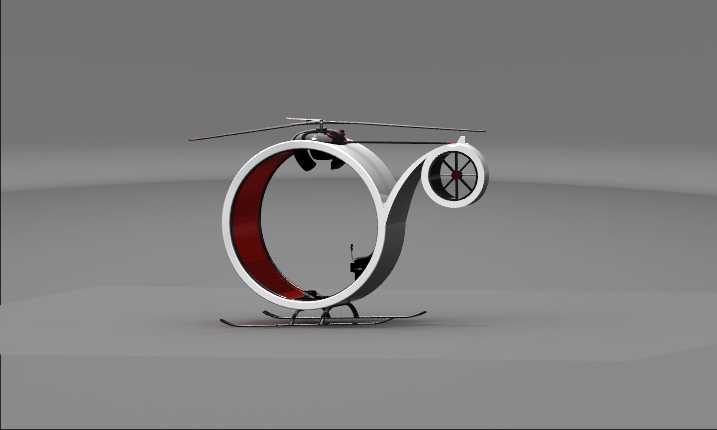

从实际使用场景出发,这类概念飞行器定位为近距低空通勤、园区巡检、景区观光的轻型载人载具,不需要承担长航程重载任务,因此结构设计优先控制整机迎风面积与空重。环形机身相比传统长筒机身,大幅缩短了整机纵向长度,在狭小起降坪、楼顶停机位停靠时,占用的地面投影尺寸更小,调度转向更灵活。环体后侧上部集成了涵道式尾桨组件,尾桨轴线与主旋翼轴线垂直,用来抵消主旋翼转动产生的反扭矩,同时提供航向操纵力矩;涵道外圈和环形后机身平滑过渡,既可以保护尾桨桨叶避免地面杂物撞击,也能降低尾桨工作时的气动噪声。
起落架部分采用轻型直升机常用的滑橇式结构,两根弧形滑橇通过前后两组支撑臂连接在环形机身底部,滑橇底面为平直接触段,起降时可以把整机冲击载荷均匀分散到两个支撑点,不需要额外布置减震轮组,结构件数量少、维护点少,在草地、硬化平地、临时起降点都能稳定停放。建模过程中需要重点校核滑橇支撑臂和环形框架下沿的连接强度,预留出着陆冲击的变形余量,同时保证滑橇最低点和机身底部之间有足够的离地间隙,避免地面凸起物剐蹭舱体。
结构设计阶段首先要划定各运动部件的运动包络:主旋翼旋转时桨尖的扫掠圆半径要大于环形机身的最大半宽,桨叶上下挥舞的极限位置和旋翼基座、机身蒙皮之间保留足够安全间隙;尾桨在涵道内旋转,桨尖和涵道内壁的间隙控制在合理范围,既避免转动碰擦,也保证涵道的气动效率。乘员舱的布置贴合环体内腔曲面,座椅朝向和飞行方向一致,舱内预留了操纵杆、仪表台、安全带的安装位置,舱体开口处的框架做局部加厚处理,弥补环形结构开口带来的刚度损失。
动力传输路径从环体内部的动力模块出发,一路向上通过主减速器驱动主旋翼,另一路向后通过传动轴驱动尾桨,管线全部沿环形框架的内壁走线,外侧蒙皮完全遮盖内部构件,外观保持完整流畅。环体的截面采用类椭圆流线造型,飞行时气流可以沿环面平滑绕流,减少突兀棱角带来的压差阻力。整机的重心严格控制在主旋翼轴线的正下方、环形框架的几何中心附近,保证悬停时的姿态稳定,不会出现偏载导致的操纵力矩偏移。
建模时对所有装配边界做了干涉检查:主旋翼桨叶在所有挥舞、变距角度下都不会触碰机身,尾桨转动全程不与涵道、尾撑发生碰撞,滑橇起落架在压缩行程内不会和舱底结构接触,舱门开启路径不会和周边构件冲突。后续如果要拓展功能,还可以在环形框架的预留安装位上加装机载摄像头、航行灯、任务载荷挂点,在不改动主体承力结构的前提下完成功能迭代,整体结构既保留了概念设计的创新性,也兼顾了轻型旋翼飞行器实际工程化的结构合理性。
