奥迪R8跑车白车身自由曲面造型

　　这套数模聚焦于双门中置跑车的白车身外覆盖与骨架形态，把整车最具辨识度的楔形轮廓、座舱拱顶、轮拱包络和侧围特征线完整地搭了出来。从结构工程师拿到这类曲面的第一反应来看，它并不是带着焊点、冲压厚度和安装孔的量产BIW，而是一版用于形态推敲的自由造型实体，适合在前期方案阶段反复拉扯曲面、校核比例，再往后才谈分块、拔模和冲压工艺。

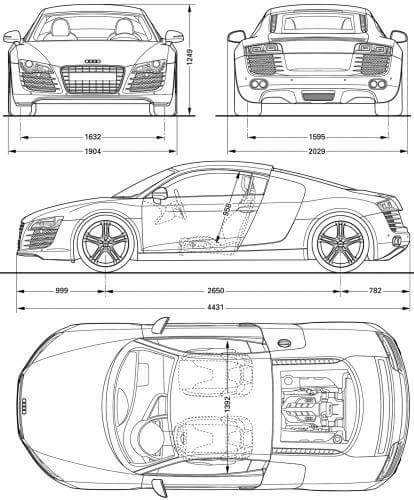

　　先看整车姿态。低车头、宽轮距、后移座舱和大倾角前风挡构成了中置超跑的典型比例。模型里前舱盖从车头徽标区向A柱快速抬升，两条特征棱线把正面气流往两侧引导，同时在视觉上压低车头高度。前保险杠区域预留了大尺寸进气开口，实车上这些开口分别服务于前制动散热、散热器导风以及底盘扩散气流；数模虽然只给出开口边界，但边界走向已经考虑了气流从正前方进入后向轮舱弯折的路径，没有出现造型上好看却完全封死风道的情况。

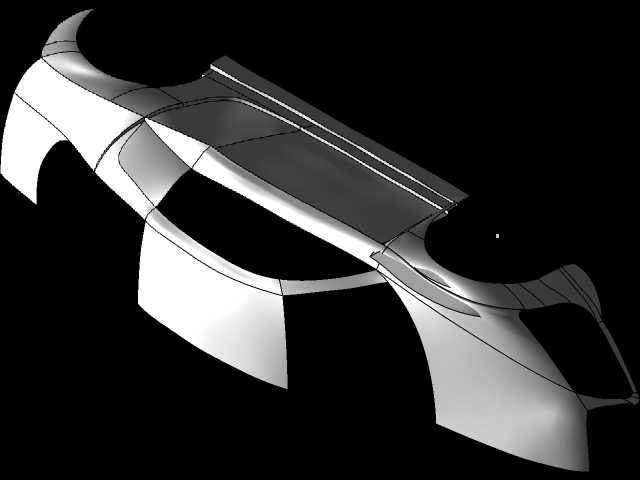

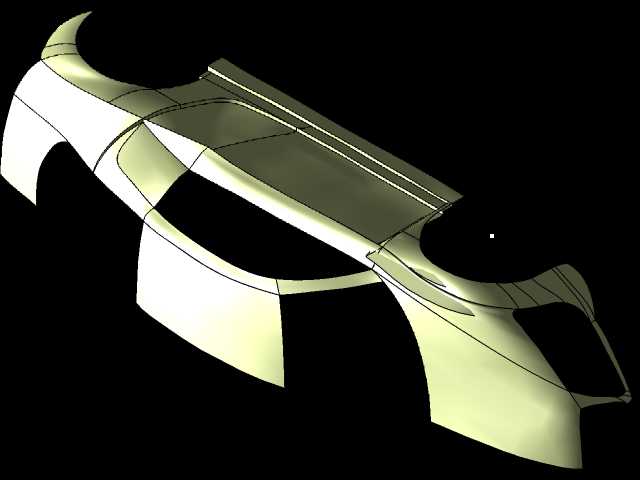

　　侧围是这套造型最吃功夫的部分。R8标志性的“侧边刀锋”在模型中以连续转折面呈现：从门槛梁上方起势，经过车门后缘，一直延伸到后侧进气口。这个侧面转折在工程上并不只是装饰线，它把侧围分成上下两个曲率区域。上半曲面要和车门、车顶、后翼子板保持G2以上的光顺衔接，保证漆面反射不断裂；下半曲面则要承担侧碰力传递和门槛刚度的造型暗示，实际量产时内部会有热冲压加强板、铝挤门槛梁和多层粘接结构。数模把侧围外表面的曲率趋势做出来后，结构件就可以沿着这个包络向内偏置，避免造型面和骨架互相打架。

　　轮拱部分采用了大半径半包络设计，前后轮拱都明显外抛，以容纳宽胎和大角度转向。前轮拱内侧到轮心的包络间隙需要结合轮胎跳动、转向极限和防滑链空间一起校核；后轮拱则更多考虑半轴跳动、悬架压缩以及制动盘热扩散。模型中轮拱边缘和侧围曲面之间做了顺滑过渡，没有出现局部褶皱，这对后续A级面重构很友好。若要进入详细设计，可在轮拱中心按硬点布置轮胎、转向节、控制臂，再反向检查最大转向角和满载上跳时的干涉边界。

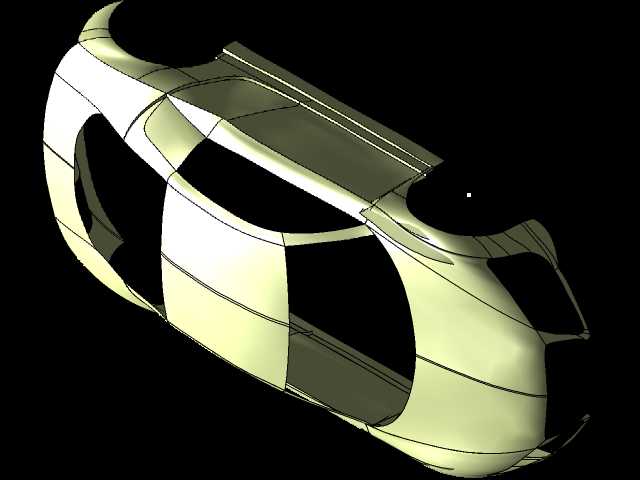

　　座舱区域保留了双门跑车的弧形车顶和宽大C柱。车顶从A柱顶点向后收拢，与后侧围形成一体式拱顶，这种形态在实车上有利于提升扭转刚度，也让顶篷线条更紧凑。车门开口边界已经清晰划出，双门无框车门的门洞长度、门槛高度和A/B柱位置都能从曲面中读取。做总布置时，可以以此为基础校核乘员H点、上下车空间以及侧窗升降路径；侧窗玻璃需要沿无框门导轨做曲面贴合，玻璃面和外覆盖件之间的阶差、间隙要在A级面阶段同步冻结。

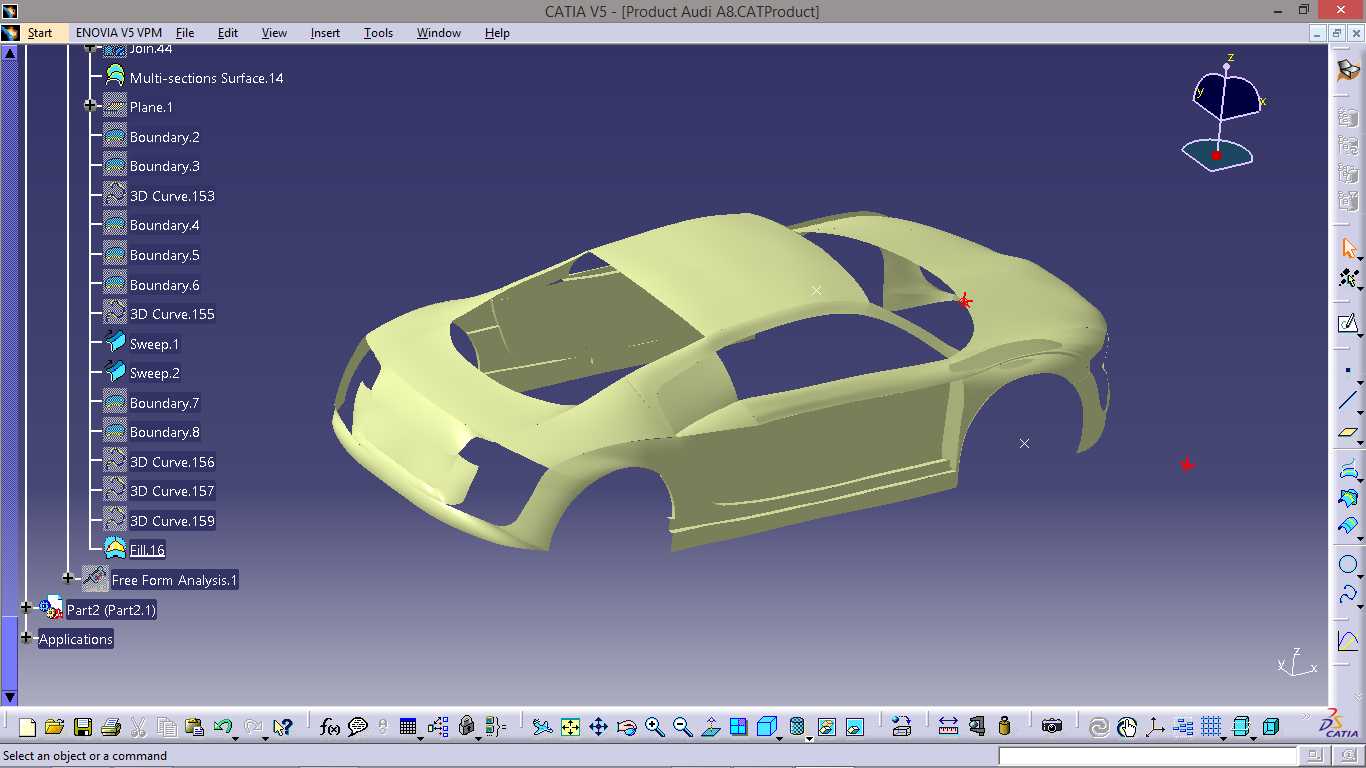

　　后部造型围绕中置发动机的散热需求展开。后翼子板向两侧展开，侧后方留出大面积进气通道，车顶后缘到尾盖的下降斜率较陡，能够在高速时为后轴提供下压力导向。数模中后舱盖和翼子板之间的分缝虽然没有完全细化，但主特征面已经给出发动机舱盖、后保险杠和扩散器区域的大致分界。实际开发时，后舱盖往往要兼顾维修开启、通风百叶和尾翼安装点，内部铰链、气弹簧和锁扣都要在这个曲面下方寻找布置空间。

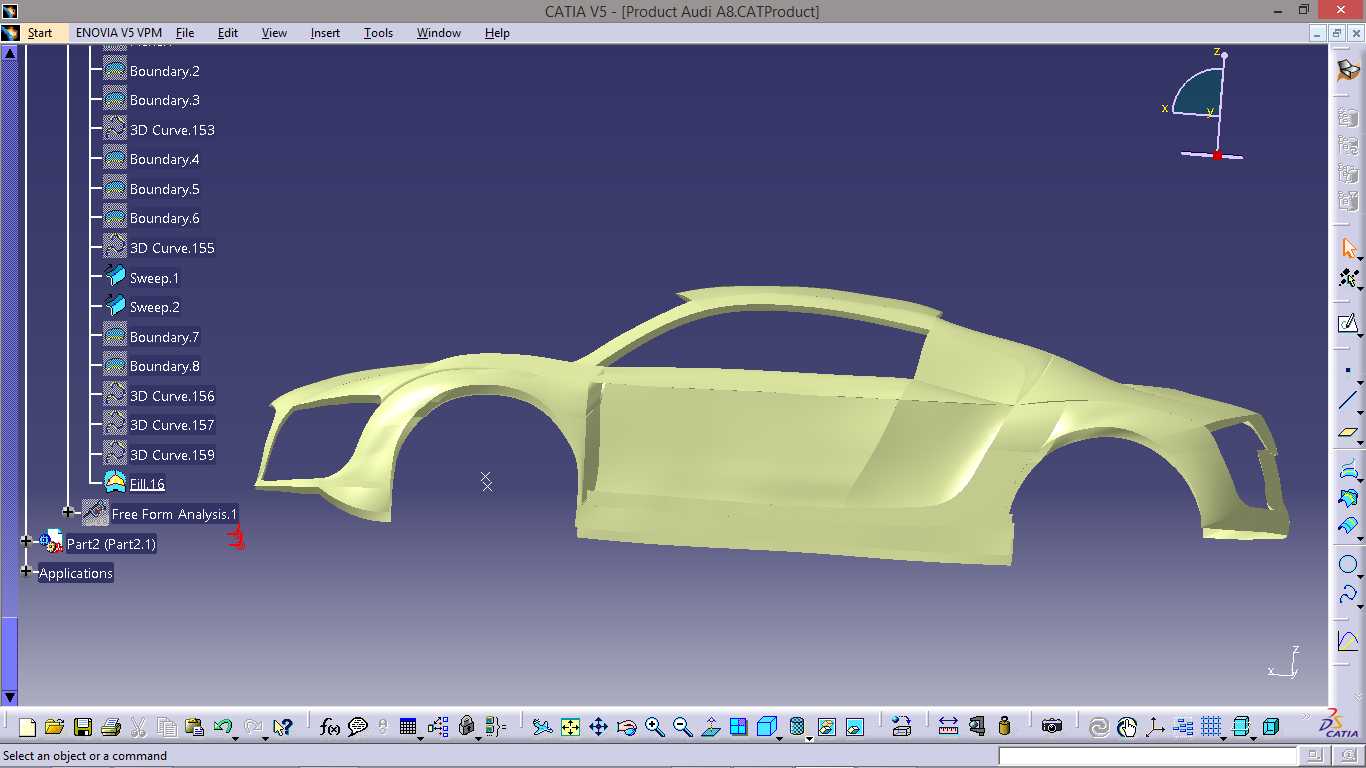

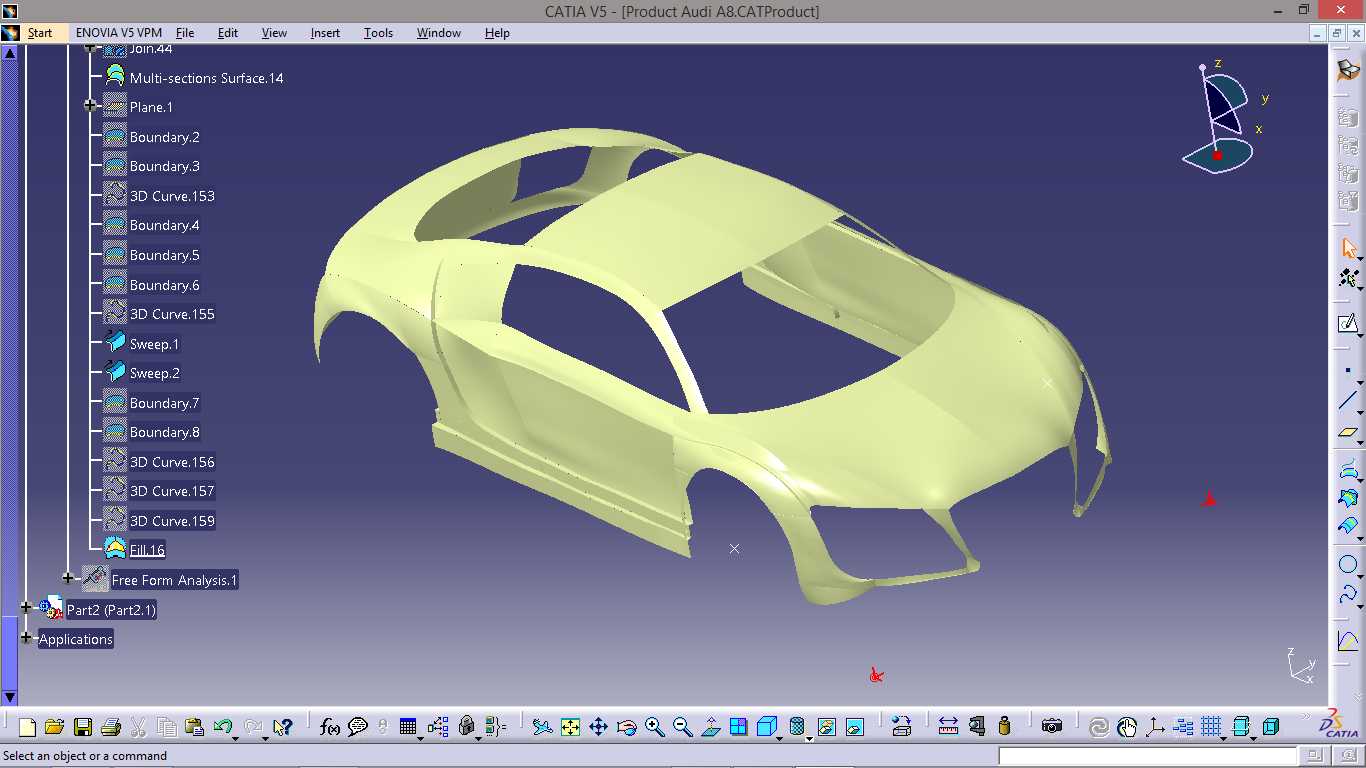

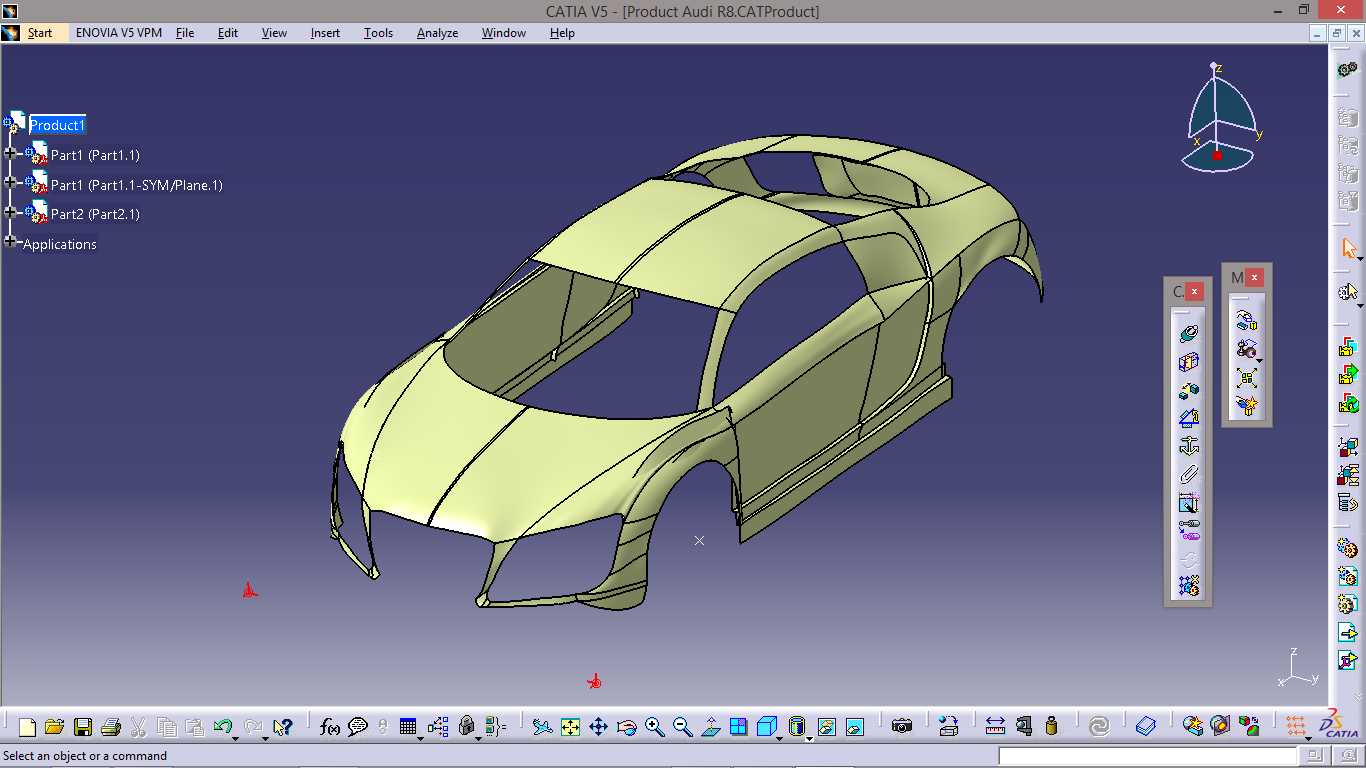

　　从建模思路上看，这版作品更接近CATIA自由曲面与实体混合建模的训练成果：先以侧视、正视轮廓控制线搭建空间骨架，再通过多截面曲面、扫掠和填充形成外覆盖件，最后缝合成实体。车身表面被拆成前盖、车顶、侧围、后翼子板等若干区域，特征线交汇处的曲率需要重点检查；尤其是A柱到后视镜安装座、C柱到后侧进气口、门槛到前轮拱后缘这几处，最容易出现曲面扭曲。工程化时应先重建主曲线，保证相邻曲面边界一致，再逐步加入圆角、分缝和安装法兰。

　　安装边界方面，这类跑车外表面不能脱离底盘硬点独立存在。前端要预留前防撞梁、吸能盒、散热器模块和前备箱的空间；中部地板下方要容纳中置发动机、变速箱和传动轴通道，因此座舱底板和侧围门槛之间的高度差需要严格控制；后部则要布置后副车架、悬架弹簧、减振器塔座和排气系统。模型当前主要表达外轮廓，后续可把悬架硬点、动力总成包络、轮胎包络和人机模型导入同一装配，按外曲面反推结构件位置。

　　在实际应用场景中，这类白车身曲面数模可用于造型评审、风洞初步分析、展车模型加工、车身结构教学以及逆向建模参考。做CFD时，可直接封闭轮拱开口、底盘和座舱表面，生成外流场计算域，观察前唇、侧裙、后扩散器对升阻比的影响；做教具时，则能帮助学生理解超跑为什么采用短前悬、长后悬、宽轮拱和高腰线，以及这些造型语言背后对应的散热、刚度、空气动力学和总布置约束。整体来看，模型抓住了奥迪R8最核心的车身比例和曲面张力，若继续补充壁厚、分块、铰链和安装点，就能从自由造型作品过渡到更接近工程评审的车身概念数模。
