手持立式光学放大镜结构设计

　　在日常质检、精细装配与小型工件检视场景里，手持放大镜是一线操作工位最常用的辅助目视器具。这套结构围绕单凸透镜放大光路展开，将镜片、镜框、握持手柄整合为简洁的直立形态，既可以手持移动检视，也可临时竖直放置在工作台面，对准工件局部进行放大观察。

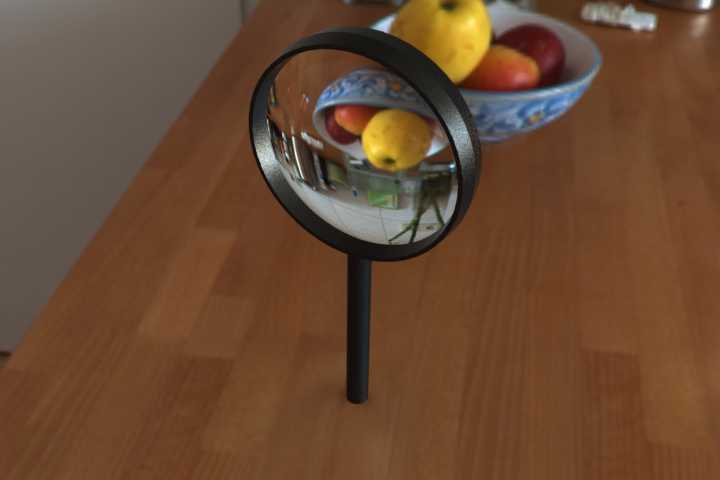

　　镜片部分采用圆形凸透镜作为核心光学元件，建模时将透镜曲面的弧度、边缘厚度与透光区域完整表达，渲染效果中可看到镜片对后方果盘与桌面景物的折射、放大与镜像变形，符合凸透镜近距观察时的光学成像特征。镜框为环形包覆结构，截面带有圆润过渡，既约束镜片径向位置，也避免镜片边缘直接磕碰；镜框内侧预留镜片装配槽，镜片可通过压圈或粘接方式固定，外圈表面做哑光处理，减少环境反光对观察视线的干扰。

　　手柄从镜框底部中心向下延伸，采用细长圆柱形态，轴线与镜片中心保持竖直对齐。这种布局让使用者握持时重心落在手掌附近，举持观察手腕负担较小；手柄长度按成人手掌握持尺度设定，表面无尖锐棱角，可包覆防滑套或直接采用光滑杆体。手柄与镜框衔接处做局部加厚过渡，避免连接处应力集中，长期手持或轻微磕碰时不易断裂。

　　从使用边界来看，该器具无外接动力与复杂运动机构，整体占用空间集中在圆形镜片轮廓与竖直手柄范围内，放置时仅需手柄底端接触平面即可稳定直立，适合检验台、装配流水线旁、电子维修工位等狭小区域随手取用。实际应用中，它可用于电路板焊点检查、小型五金件毛刺辨识、印刷图案缺陷核对、文玩与精密零件纹理观察等场景；操作人员移动镜片靠近被视物体，调整物距至成像清晰，即可获得放大后的局部视野。

　　结构建模过程中，镜框与手柄按独立零件拆分，便于后续更换不同倍率镜片或调整手柄长度。镜片装配需保证外圈与镜框槽同轴，防止透镜偏斜造成视场边缘变形；手柄底端可增加平底堵头，提升直立放置时的接触面积。整体零件数量少、成型工艺简单，镜框与手柄可采用塑料注塑或金属车削加工，镜片则按光学玻璃或树脂透镜选型。渲染阶段通过透明材质与折射参数表现镜片厚度和光路效果，黑色框体与木质桌面、彩色被观察物形成明显对比，能够直观验证放大镜在真实工作环境中的视觉比例与使用姿态。
