可调式钻孔深度限位控制工装结构

　　在常规钻削加工场景里，不少工序并不依赖带深度反馈的数控钻床，而是在台钻、手电钻、普通立钻上完成盲孔加工，比如钣金件上的定位沉孔、塑胶壳体的螺丝底孔、木质构件的预埋孔、铝合金型材的装配孔，这类孔的深度一致性直接决定后续螺丝锁附、嵌件压装、端面贴合的质量。以往车间常用的做法是在钻头上套胶带做标记、靠主轴进给刻度反复试钻，或者加工前垫限位块，操作起来既费时间，又容易因为操作人员手感差异、钻头磨损后轴向窜动、工件表面起伏出现深度超差，钻深了会打穿薄壁工件，钻浅了螺丝无法完全沉头，批量返修的成本很高。这套钻孔深度控制附件就是针对这类痛点设计的轴向限位机构，它可以直接配套在手持钻或者固定式钻床的输出端，随钻头同步进给，当限位端面贴靠工件表面后，钻头就无法继续向工件内部切入，从机械硬限位的层面把钻孔深度锁定在设定区间，完全不依赖操作人员的手感和设备本身的进给刻度。

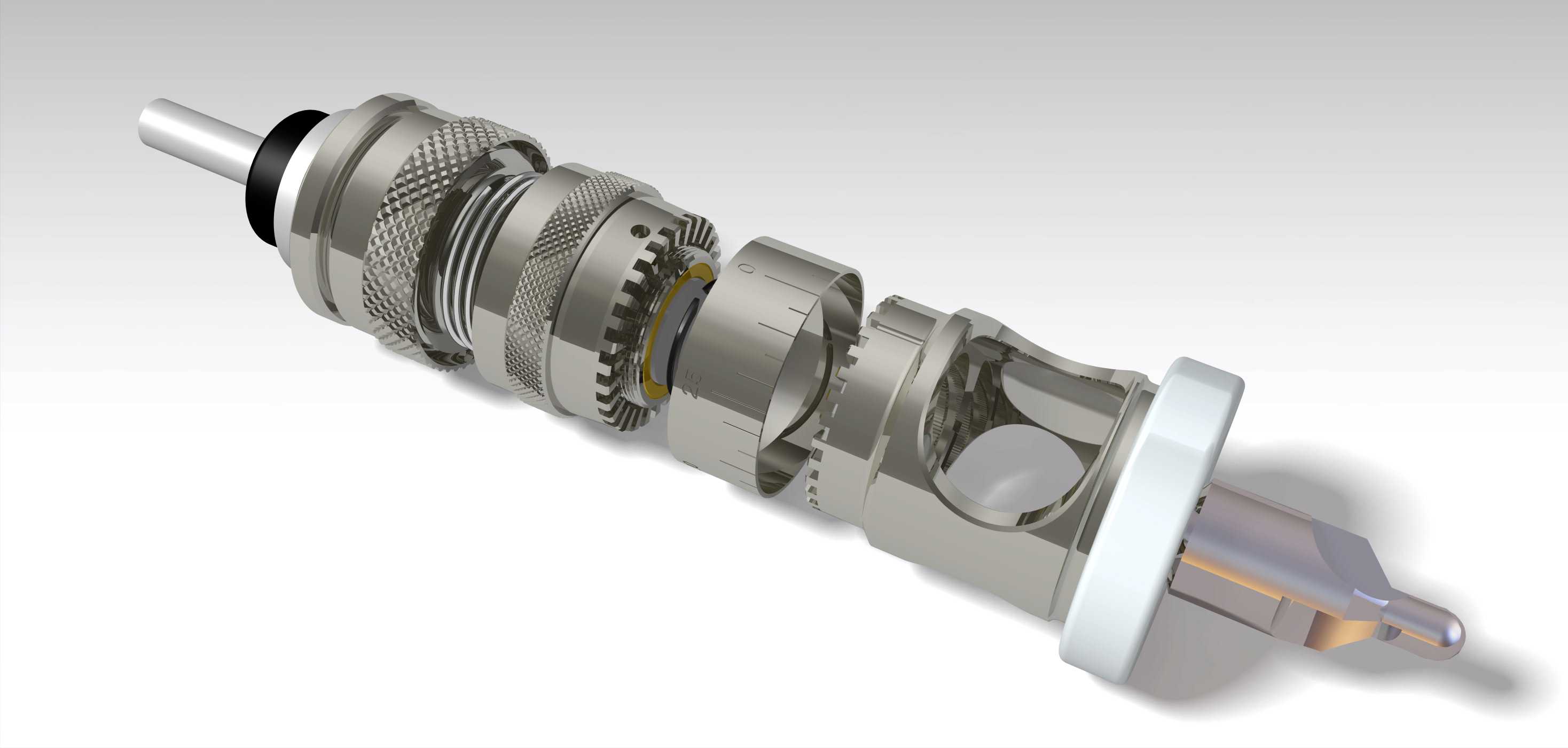

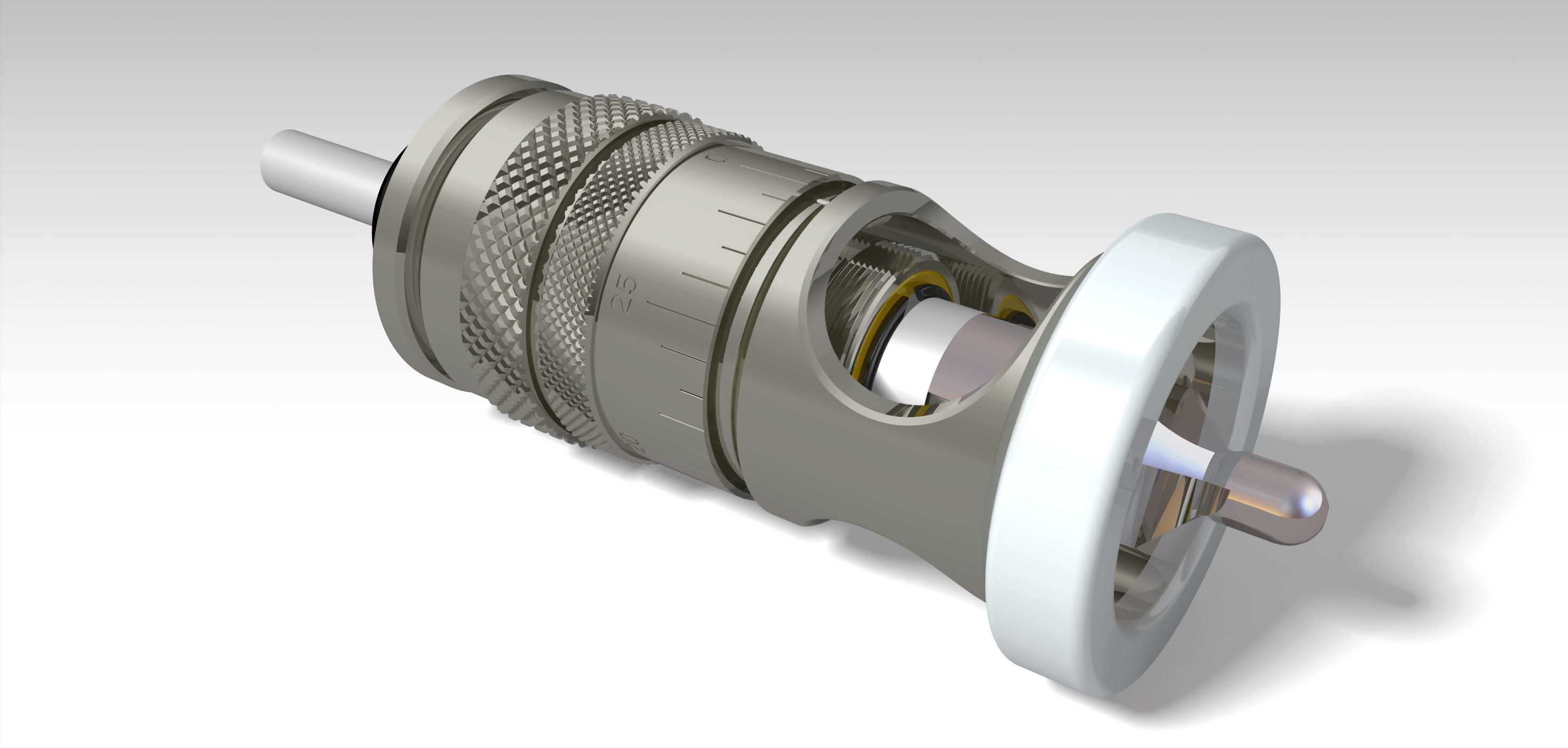

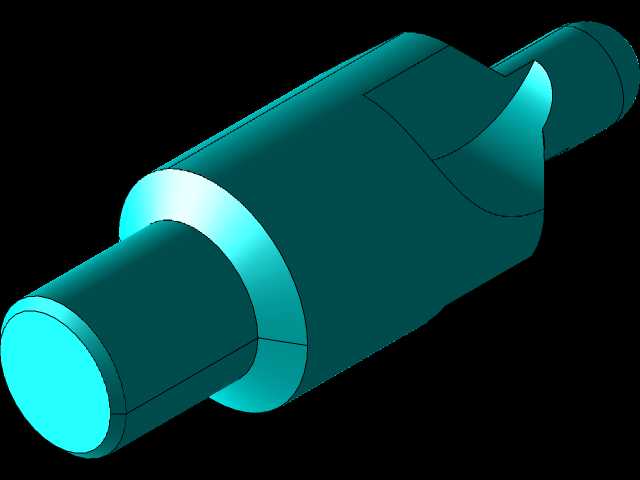

　　从结构组成来看，整套附件沿着钻削轴向依次布置了钻夹连接段、滚花调节套、刻度锁紧环、内部轴承组件和端面贴合挡圈。靠近钻柄的一侧设置了和钻夹头输出端适配的连接轴颈，安装时先把附件主体套在钻头外侧，再将钻柄连同附件连接段一起装入钻夹头拧紧，保证附件和钻床主轴保持同轴，钻头从附件中心的通孔中穿过，切削端从前端挡圈的中心孔伸出。滚花调节套的外圆加工了网纹滚花，操作人员戴劳保手套也能稳定拧转，不会因为手上沾了切削液或者油污出现打滑，转动调节套时通过内外配合的细牙螺纹带动前端限位挡圈产生轴向位移，螺纹的导程很小，配合套筒外壁加工的等分刻度线，每转动一格对应的轴向进给量可以控制在0.025mm，完全满足常规精密盲孔的深度公差要求。

　　内部的轴承组件是这套附件能稳定工作的核心结构，因为钻削过程中钻头和主轴处于高速旋转状态，如果限位挡圈直接和旋转主体固连，当挡圈贴住工件表面时，旋转的金属端面会直接摩擦工件表面，很容易刮伤已加工面，甚至带动工件移位造成孔位偏心。设计时在调节套和前端限位挡圈之间布置了一对深沟球轴承，轴承内圈随主轴侧的主体同步旋转，轴承外圈和前端的白色限位挡圈固连，当挡圈压紧在工件表面后，外圈和挡圈保持静止，内圈随主轴正常转动，既实现了轴向硬限位，又完全避免了端面摩擦划伤工件的问题。轴承两侧还设置了防尘密封挡片，钻削产生的金属碎屑、木屑、塑胶粉尘不会轻易进入轴承滚道，日常维护只需要定期在密封间隙处加注少量润滑脂，就能长期保持转动顺滑。前端的限位挡圈采用了大直径圆盘结构，相比小直径的限位顶丝，大端面的接触面积更大，压在工件表面时压强更小，即使是铝材、亚克力、木材这类偏软的工件材料，也不会在表面压出凹痕，同时大直径挡圈可以自动适配轻微不平整的工件表面，即使工件表面有0.1mm以内的平面度误差，限位深度的波动也能控制在公差范围内。

　　这套附件的有效行程覆盖0到8mm，刚好对应绝大多数常见的浅盲孔加工需求：比如M3螺丝的沉头孔深度通常在3mm左右，M4螺丝的沉头孔深度在4mm左右，钣金件上的定位点坑深度一般控制在0.5到2mm，塑胶壳体的预埋螺母底孔深度通常在5到7mm，都在它的调节区间内。安装边界方面，整套附件的最大外圆直径不到60mm，轴向总长度在钻头装夹后不会额外占用过多主轴下方的操作空间，即使是工作台行程较小的台钻，或者在狭窄的机柜内部现场钻孔，也不会出现附件和周边结构干涉的问题。中心的钻头通孔可以适配最大直径13mm的常规麻花钻，覆盖了绝大多数民用和普通工业钻削的钻头规格。调节到设定深度后，侧面的锁紧螺钉可以把滚花调节套的位置锁死，长时间批量加工过程中不会因为振动出现螺纹松动、深度漂移的问题，操作人员每完成一个孔的加工，只需要保持进给直到挡圈贴住工件就可以停止，不需要反复观察刻度或者试探进给，新手也能快速加工出深度一致的盲孔。在小批量多品种的加工场景里，更换不同钻孔深度时只需要松开锁紧螺钉，转动调节套对准对应的刻度再锁紧，整个调整过程不到十秒，不需要更换任何垫片或者定制限位块，工装的复用性很强。
