牛顿碰撞摆动力学演示教具结构

　　这套牛顿碰撞摆结构主要服务于基础力学演示、科普展陈和物理实验场景，常见于学校实验室、科技馆互动展台、企业展厅以及桌面教学装置。它的核心作用是通过一组等质量球体的串联碰撞，把动量传递、能量损耗、弹性冲击和摆动约束这些抽象力学关系直观呈现出来。实际使用时，抬起一侧一个或多个摆球后释放，冲击会沿接触链迅速传递，另一侧近似数量的摆球被弹出，中间球体在理想状态下只承担微小位移和应力波传导。

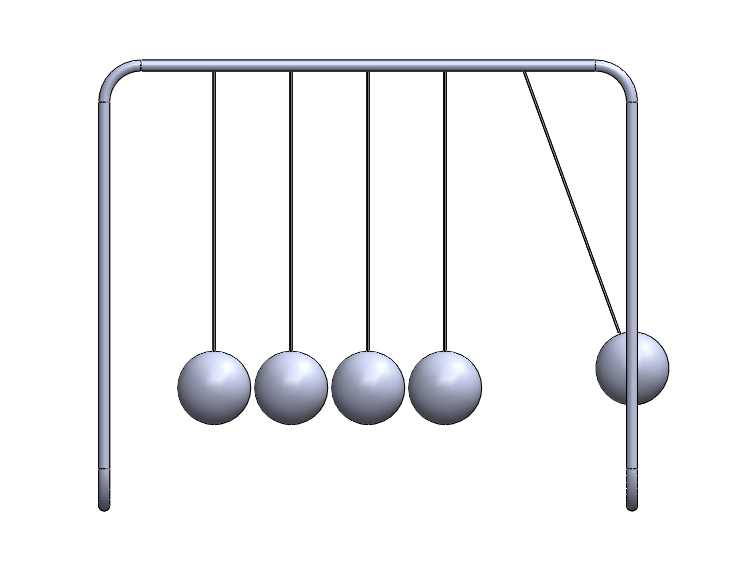

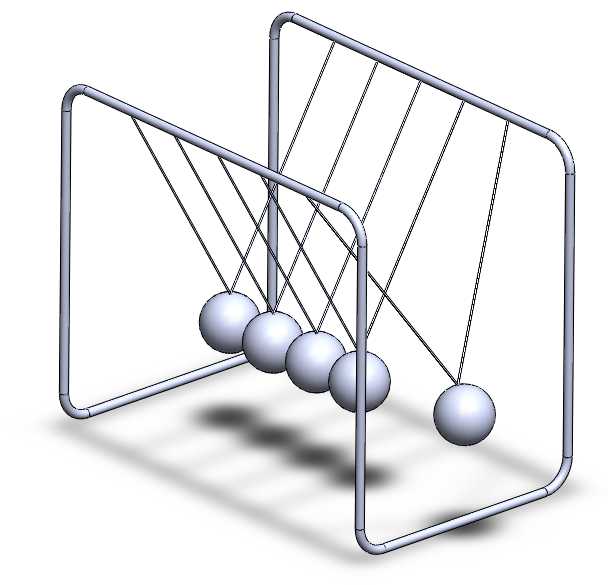

　　从结构组成看，装置由两侧门式弯管框架、顶部悬挂线、五枚球形摆锤以及底部落位区域构成。框架采用圆管弯折形成闭合支撑，立柱与顶梁过渡处保留圆角，既减少尖角应力集中，也让整体外观更适合展示类设备。框架的横向宽度需要覆盖五枚摆球并排接触后的总跨度，纵向深度则要保证摆球在前后方向不会与管架干涉。门式框架左右对称布置，顶梁承担悬挂点拉力，立柱将载荷传递到桌面或底座接触面。弯管接头处应控制圆度和折弯半径，避免管壁外侧过度减薄；若用于长期互动场景，框架底部可增加防滑垫或固定孔，防止摆球反复冲击时装置滑移。

　　摆球是整套结构的关键件。五枚球体应保持质量一致、直径一致、表面硬度适中，并在静止时处于同一水平高度，球心位于同一直线上。相邻球面需要刚好接触或保留极小间隙，间隙过大会造成冲击延迟和碰撞声异常，过紧则会在自由状态下产生预压，影响摆动释放。球体材料可选用金属或高密度复合材质，密度越高、恢复系数越稳定，演示效果越接近理想碰撞。球面粗糙度要低，接触位置应避免明显分型线、凹坑或偏心，否则冲击载荷会偏离球心连线，导致摆球出现扭转、前后晃动或多次乱撞。

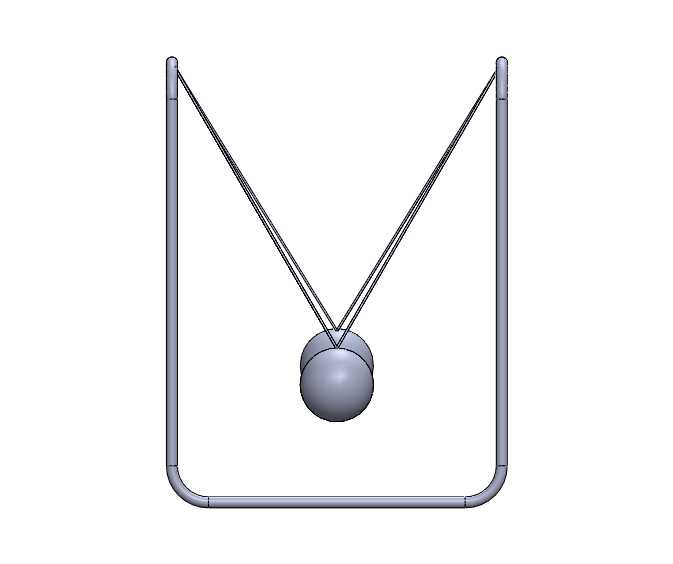

　　悬挂系统采用细线斜拉方式，每枚摆球由独立线段约束，形成近似定长摆。悬挂点在顶梁上按摆球间距对称分布，线段向球体贴附点收拢，使摆球只能在框架内侧的竖直平面内运动。设计时要重点控制各摆线长度一致，任何一根线长偏差都会改变摆球最低点位置，使碰撞高度不统一。线段与球体、顶梁的连接要便于张紧和更换，因为长期摆动后线材会产生伸长、磨损或松弛。若面向高频演示设备，可将细线替换为低摩擦铰接杆或滚珠摆轴，但需要额外控制铰接间隙，否则会引入机械阻尼。

　　外形尺寸方面，整体边界由摆球直径、摆线长度和框架安全间隙共同决定。摆球直径决定单球质量与接触刚度，也决定五球排列宽度；摆线长度影响摆动周期和抬起高度，线长越大，摆球运动轨迹半径越大，所需框架高度和侧向安全空间也随之增加。安装边界上，摆球最低点与承载面之间应保留足够距离，避免释放后球体擦碰桌面；框架内侧与最外侧摆球摆动极限之间要留出侧向余量，防止摆球在大角度释放时撞击立柱。前后方向同样需要限制摆线锚点位置，使五枚摆球的运动平面重合，减少平面外振动。

　　设计思路上，该装置并不追求复杂传动，而是强调几何同轴、质量一致和低损耗约束。建模时应先确定球径与球心距，再反推悬挂点位置和框架内宽；弯管框架可按中心线扫略生成，圆角段需检查与摆线、球体的空间距离。装配阶段要让五枚球体在自然下垂状态下形成连续接触链，并通过碰撞仿真或显式有限元分析观察接触力传递顺序、球体应力分布和框架晃动情况。若用于教学展品，还可在底座增加刻度、角度标识或透明防护罩，使抬起角度、摆动次数和能量衰减更容易观察。

　　实际调试中，最常见问题不是零件无法装配，而是微小不同步造成演示失败。比如球心高度不一致会让冲击变成斜碰，悬挂点偏置会让摆球旋转，框架刚性不足会吸收部分冲击能量，底面不平则会使整套装置在反复摆动中移位。因此结构设计需要把对称度、接触直线度、摆线等长性和框架稳定性作为重点。通过这些约束，牛顿摆既能作为动量守恒与弹性碰撞的直观教具，也能作为冲击接触、约束建模和动力学分析的典型机械结构案例。
