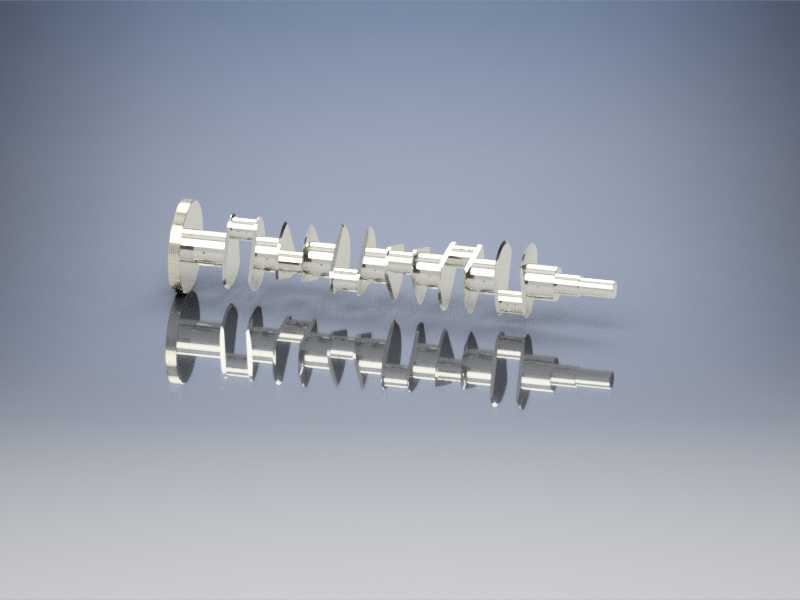

多缸内燃机曲轴精密结构三维造型

　　曲轴是往复式内燃机里承担动力转换的核心承载部件，整套三维造型围绕直列多缸机型的实际装机工况搭建，从轴段排布、曲柄配重到轴颈过渡细节都还原了量产曲轴的结构逻辑，可直接用于结构校核、装配干涉检查以及教学演示场景。

　　从实际装机用途来看，曲轴布置在发动机缸体下部的主轴承座孔内，前端通过正时齿轮、皮带轮驱动配气机构与前端附件，后端对接飞轮输出扭矩，工作过程中把活塞往复直线运动经连杆转化为连续旋转运动，整机燃烧做功产生的交变冲击力全部经由连杆轴颈传递到曲轴本体，再通过主轴颈分散到缸体支撑结构上。做三维结构设计时首先要敲定的就是缸心距与冲程参数，本造型里各连杆轴颈按照多缸机的发火顺序错开对应相位角，相邻曲拐的角度排布直接决定整机运转的平衡性，直列六缸机型常用的120度相位间隔可以让一阶、二阶往复惯性力实现自平衡，大幅降低整机振动水平。

　　外形尺寸与安装边界的把控是曲轴建模的核心要点，主轴颈的直径与长度要匹配缸体主轴承盖的安装宽度，轴颈两端预留的油封安装位、止推片配合面都要严格对应缸体的轴向定位尺寸，装入缸体后曲轴的轴向窜动量必须控制在主机厂规定的极小间隙范围内，既不能因为间隙过大出现运转窜动，也不能因为间隙过小导致热态下止推面烧蚀。连杆轴颈的偏心距离直接对应发动机冲程的一半，建模时偏心距的公差要控制在微米级，这个尺寸偏差会直接改变发动机实际压缩比，影响燃烧效率。

　　结构设计层面，每一组曲拐两侧都配置了平衡配重块，配重的扇形轮廓、质心位置经过惯量匹配计算，用来抵消曲柄销与连杆大头旋转产生的离心惯性力，以及活塞往复运动带来的交变惯性力矩。轴颈与曲柄臂衔接的位置全部做了大圆角过渡，这个圆角是曲轴疲劳强度最关键的结构细节，曲轴在运转中每个工作循环都会承受弯扭复合交变载荷，圆角处的应力集中水平直接决定部件的疲劳寿命，建模时圆角半径不能随意缩减，同时还要避让连杆大头在运转过程中的运动轨迹，避免曲轴旋转时连杆与曲柄臂、缸体下部发生运动干涉。

　　油道布局在造型中也做了完整还原，主轴颈表面的主油道斜向贯通到对应的连杆轴颈表面，压力润滑油从缸体主油道进入主轴颈间隙后，通过内部斜油道输送到连杆轴颈的摩擦面，为连杆大端轴瓦提供持续润滑与冷却，油道的孔口位置都做了倒角沉孔处理，避免油孔锐边刮伤轴瓦合金层。曲轴前端的轴段依次布置油封配合位、正时齿轮安装轴颈、皮带轮定位面，后端的法兰盘预留飞轮螺栓安装孔，法兰端面的定位止口要和飞轮中心孔精准配合，保证飞轮旋转的同轴度，避免高速运转时出现动平衡超差。

　　在配套装配场景中，该曲轴模型可以和活塞连杆组、缸体、主轴承盖、飞轮、正时机构完成完整的装配校验，检查活塞在上止点、下止点位置时所有运动部件的间隙是否合理，确认曲轴全角度旋转过程中配重块不会和缸体内部加强筋、机油泵壳体发生碰撞。针对不同使用场景，乘用车汽油机曲轴常采用调质钢锻造后表面淬火处理，重型柴油机曲轴则会选用球墨铸铁或者合金钢锻件，轴颈表面做精加工以达到和轴瓦配对的粗糙度要求，三维造型里的所有配合面尺寸都预留了机加工后的公差余量，结构完全符合内燃机动力部件的实际设计规范。
