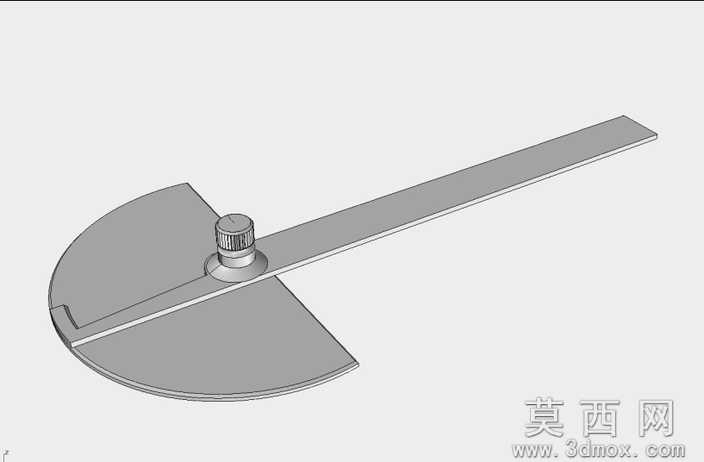

可调式紧固半圆量角角度测量工具

本作品为可调式半圆量角器三维建模作品，建模过程以参数化设计思路为核心，首先梳理量角器的功能结构逻辑：整体由半圆刻度盘、长条形测量尺、中心紧固旋钮三个核心功能部件组成，建模初始阶段先绘制基准参考平面，确定半圆刻度盘的圆心为整个装配体的旋转基准原点，保证测量尺可绕该圆心完成0-180度范围内的任意角度转动。半圆刻度盘建模时，先绘制半圆轮廓草图，对边缘做均匀厚度的拉伸处理，同时在直边侧预留与测量尺贴合的限位凸台结构，避免测量尺转动时出现径向偏移，刻度盘表面预留刻度标识的蚀刻平面，保证后续渲染时可清晰呈现刻度区域的哑光质感。长条形测量尺建模时，采用等截面拉伸方式构建尺身主体，尺身一端开设与中心旋钮匹配的轴孔，轴孔与旋钮轴采用间隙配合的尺寸设计，保证转动顺滑无卡滞，尺身边缘做微小倒角处理，还原实物的安全边角设计，同时尺身表面预留基准线标识位置，与刻度盘的零刻度线对齐时可完成初始角度校准。中心紧固旋钮建模分为旋钮头与连接轴两部分，旋钮头表面做滚花防滑纹理的凹凸结构建模，还原实物旋钮的防滑操作手感，连接轴部分设置与刻度盘底座的螺纹配合结构，模拟拧紧后可固定测量尺角度、锁定测量数值的功能逻辑。材质渲染阶段，整体采用哑光金属材质，模拟不锈钢量具的真实质感，对旋钮滚花部分做细微的粗糙度参数调整，区分光滑尺身与防滑旋钮的触感差异，对刻度盘表面做轻微的磨砂质感处理，避免反光过强影响刻度读取效果。装配过程中严格遵循实物的装配层级，以刻度盘为固定基座，依次装配测量尺、紧固旋钮，添加旋转配合约束验证转动行程，确保测量尺可完整覆盖半圆刻度盘的全量程角度范围，同时验证旋钮锁紧后测量尺无松动偏移，还原真实量角器的角度测量、数值锁定的完整使用功能，整体模型结构严谨，尺寸比例贴合实物量具的常规规格，各部件无干涉错位问题，可直接用于量具结构展示、教学演示等场景。
