迪斯科y型单侧制动卡尺结构设计

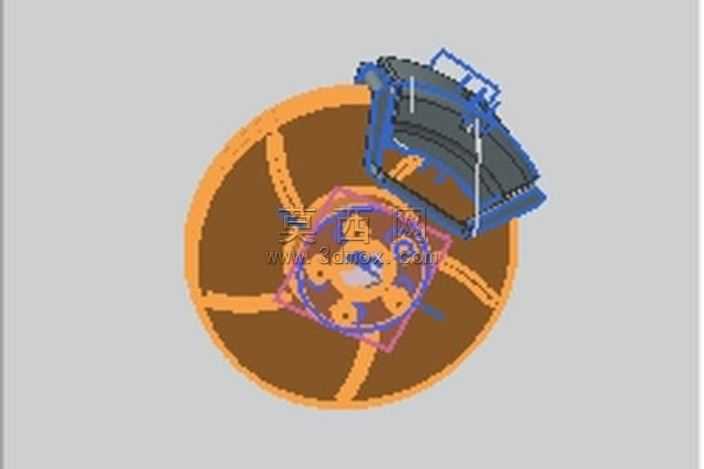

本作品为单侧制动结构的卡尺类机械构件三维建模成果，建模过程围绕构件的实际装配逻辑展开，首先梳理整体结构的组成关系：主体轮盘基座为承载核心，采用辐条式镂空结构设计，既保证基座的结构刚性，又能有效降低整体构件的自重，轮盘表面设置多组定位安装孔位，用于固定制动卡合组件与测量定位部件。建模时优先完成基准轮盘的草图绘制，通过旋转、拉伸命令生成轮盘基体，再对辐条区域进行切除拉伸形成镂空结构，对安装孔位采用阵列命令保证孔位的位置精度，避免手动定位产生的尺寸偏差。上部的制动卡钳组件为核心功能部件，建模时拆分出卡钳基座、铰接转轴、卡合压块、操作手柄四个子零件，卡钳基座采用带加强筋的壳体结构，通过筋特征提升卡钳受力时的抗形变能力，铰接转轴位置设置同轴度配合约束，保证卡钳能够围绕转轴顺畅转动，卡合压块的接触面做圆弧适配处理，与轮盘的外圆轮廓完全贴合，保证制动卡合时的接触面积充足，操作手柄做防滑纹理处理，提升实际使用时的操作手感。材质渲染阶段，轮盘基座赋予哑光棕褐色工程塑料材质，调整材质的粗糙度参数模拟磨砂质感，卡钳组件赋予深蓝色硬质合金材质，添加轻微的金属反光效果区分不同构件的材质属性，铰接转轴与安装紧固件赋予亮银色金属材质，通过材质差异清晰展现各部件的装配层级。整体建模采用自底向上的装配思路，先完成所有单个零件的建模与尺寸校验，再进入装配环境添加配合约束：轮盘与卡钳基座添加同轴心配合保证转动中心对齐，卡合压块与轮盘接触面添加重合配合模拟制动时的贴合状态，操作手柄与卡钳基座添加铰接配合保留转动自由度，所有配合添加完成后进行干涉检查，调整存在尺寸冲突的局部特征，保证各部件运动时无干涉卡顿。设计过程中优先保证结构的基础功能性，简化了非核心的装饰性特征，保留了制动卡尺最核心的卡合、转动、定位结构，能够直观展现单侧制动式卡尺的基础工作原理，可作为机械原理教学演示、同类量具结构优化设计的参考三维模型，模型的特征树保留完整的建模步骤，可根据实际需求对各部件的尺寸参数进行调整修改，适配不同尺寸规格的轮盘制动测量场景。
