佳得乐透明塑料饮品瓶三维结构设计

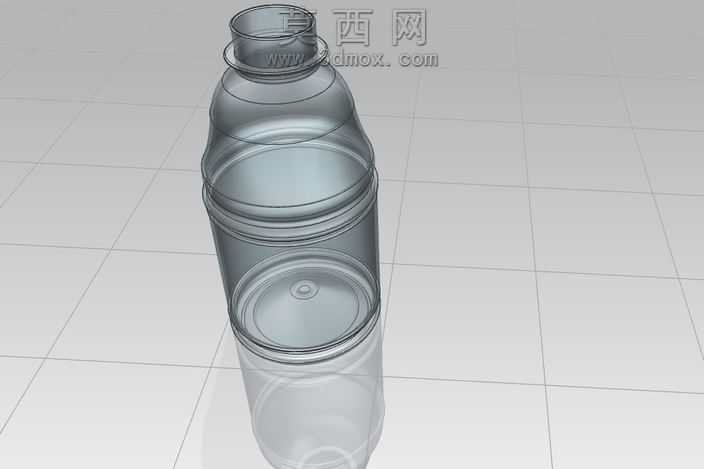

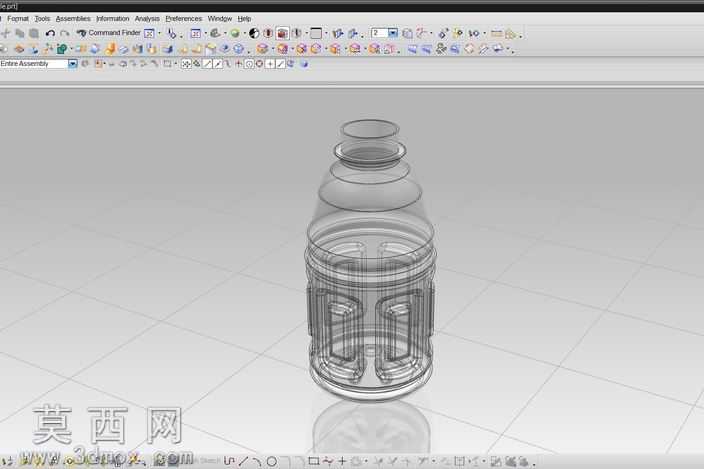

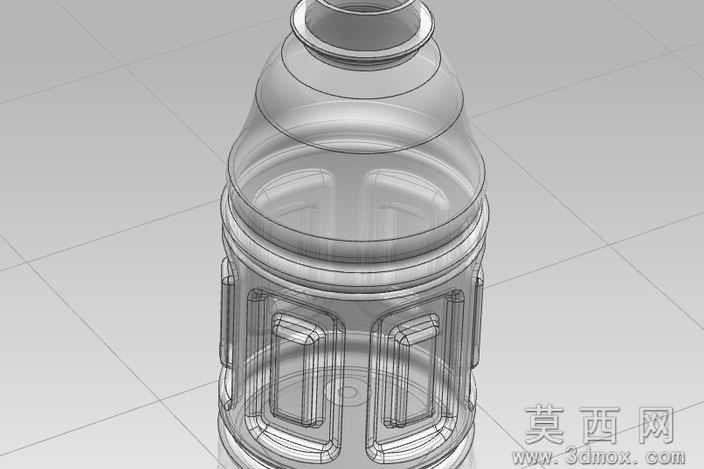

本作品为饮品塑料瓶的三维参数化建模成果，建模过程依托三维设计软件完成，整体采用旋转曲面作为基础造型逻辑，首先绘制瓶体半剖面轮廓线，通过旋转凸台/曲面命令生成瓶身基础胚体，针对瓶口螺纹区域，采用螺旋线配合扫描切除的方式完成标准螺纹结构的构建，精准还原瓶口与瓶盖配合的密封结构尺寸，确保后续装配匹配度。瓶身部分做了向内0.08单位的炮素向内偏移处理，构建出贴合握持需求的内凹曲面，既提升手持时的贴合防滑性能，也优化了瓶体的结构强度，降低灌装后瓶身受压变形的概率。瓶身下半部分设计有对称分布的加强筋与底纹结构，通过阵列命令完成多组凹凸纹理的排布，纹理造型兼顾视觉辨识度与结构力学性能，凹凸结构可分散瓶体承受的侧向压力，提升运输堆叠过程中的抗形变能力。瓶底部分采用常见的内凹五瓣式底结构，通过多组曲面剪裁、缝合、加厚操作完成过渡曲面的顺滑处理，避免曲面出现尖角、褶皱等建模缺陷，确保瓶底放置时的稳定性。材质渲染阶段，为瓶体赋予高透明度的PET塑料材质，调整材质的折射度、粗糙度与透光参数，还原透明塑料瓶的通透质感，同时为场景添加柔和的环境光与反射平面，呈现出瓶体在真实光照下的折射、反射效果，清晰展示瓶体内部的结构细节与外部纹理特征。建模过程中全程校验曲面的连续性，确保G2连续的曲面过渡，避免后续开模生产时出现应力集中的问题，所有结构尺寸均参考市售常规饮品瓶的通用标准设定，可直接用于包装结构验证、外观展示或后续的模具设计参考，瓶身的底纹设计既保留了品牌识别特征，也通过凹凸结构优化了瓶体的力学性能，实现外观设计与实用功能的平衡。
