双腔注塑模具型腔三维结构设计

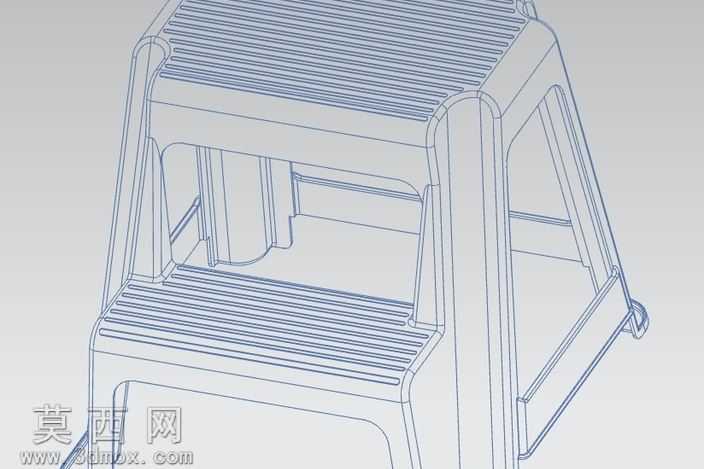

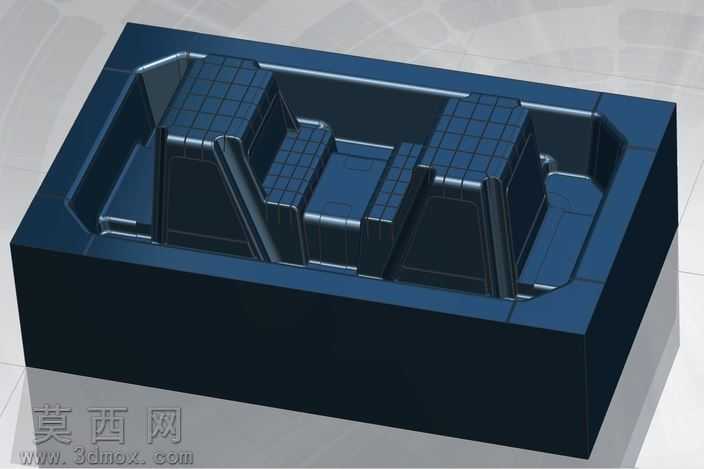

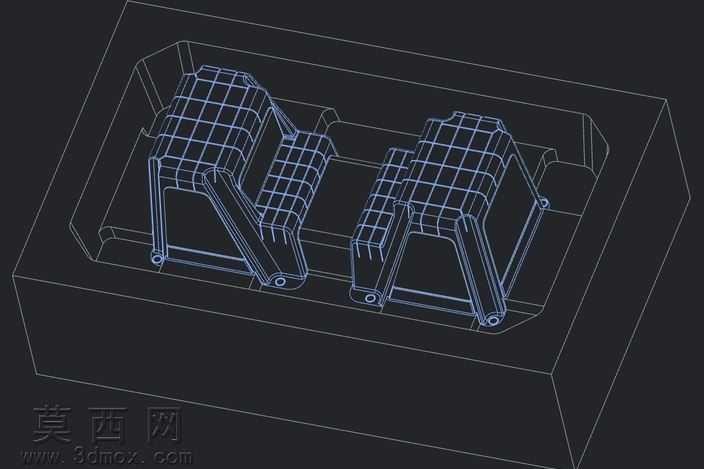

本作品为双腔注塑模具的型腔核心结构三维建模成果，建模过程围绕注塑成型的工艺需求展开，首先完成整体模坯基体的实体搭建，采用规整的长方体作为模腔承载基体，保证后续加工与装夹的基准统一性。在型腔特征构建阶段，针对目标塑件的复杂立体结构，通过拉伸、切除、拔模等基础建模命令逐步勾勒型腔轮廓，针对塑件表面的网格状加强筋结构，采用阵列结合局部特征编辑的方式完成细节复刻，确保筋位的尺寸精度与排布均匀性，避免后续注塑成型时出现填充不足或应力集中问题。针对型腔内部的凸起成型结构，添加了符合注塑工艺要求的拔模斜度，同时在结构衔接处做了圆角过渡处理，既保障塑件脱模顺畅，也能优化熔融塑料在型腔内的流动路径，减少熔接痕、缺料等成型缺陷。建模过程中对两个模腔的对称度做了严格的参数约束，保证两腔成型的塑件尺寸一致性，适配2腔注塑模具的量产需求，提升单模次的生产效率。材质渲染阶段，将模坯基体赋予深色模具钢材质效果，通过光影调整突出型腔内部的结构层次，清晰展现各筋位、凸台、凹槽的空间位置关系，直观呈现型腔的成型逻辑。设计过程中针对模具结构做了局部优化，通过调整局部分型面的过渡形态，添加多余的流道避让结构，大幅降低后续混合加工工序的操作难度，整个建模过程耗时12小时，过程中反复校验型腔壁厚的均匀性，避免出现壁厚差异过大导致的冷却不均、塑件翘曲问题，所有特征参数均参考实际注塑模具的设计规范设置，确保模型可直接对接后续的模具加工与生产验证环节，完整还原了注塑模型腔从结构构思到参数化建模的全流程设计思路。
