儿童越野自行车整车结构三维建模

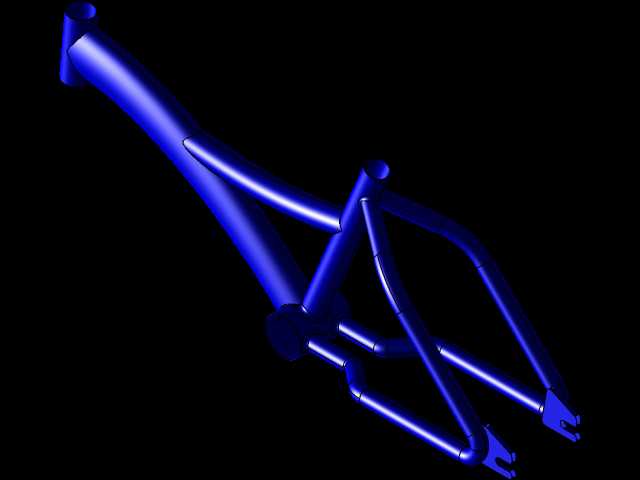

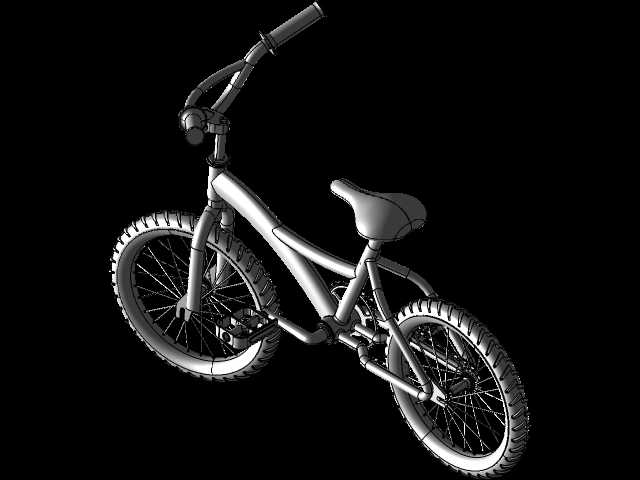

　　这套儿童自行车三维结构围绕低龄骑行者的使用场景搭建，整车采用小轮径越野构型，在建模阶段优先梳理车架、前叉、轮组、转向系统、传动脚踏、鞍座与制动部件之间的装配关系。车架主体采用经典菱形双三角布局，上管、下管、立管、后上叉与后下叉分别承担不同方向的载荷传递路径：下管承受骑行时由头管向中轴区域传导的冲击，后叉负责约束后轮轴心位置并吸收路面颠簸，立管则为鞍座提供高度调节基础。模型中管材过渡位置保留了焊接节点的空间关系，便于后续检查管件相贯、焊缝布置以及夹具定位是否合理。

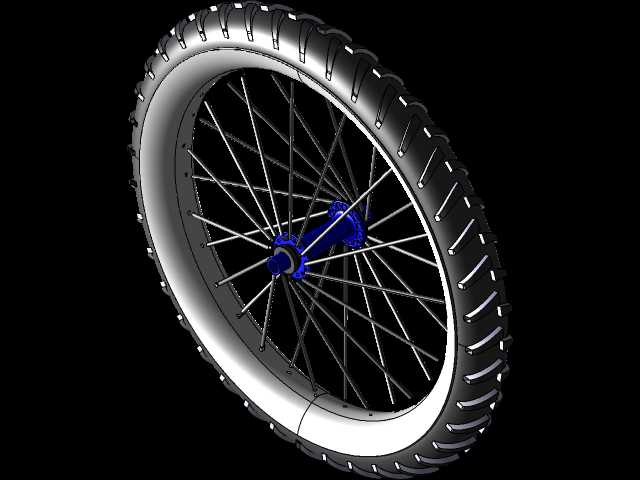

　　轮组部分按越野使用条件进行结构表达，轮胎采用粗齿纹橡胶外形，胎面块状花纹在非铺装路面上能够提供更好的抓地边界；轮圈、辐条、花鼓和轴心分层建模，辐条以交叉方式连接花鼓法兰与轮圈，使侧向受力和径向支撑能够均匀分散。前叉与前轮轴心之间保留明确的安装间隙，叉脚开槽方向、轴螺母压紧面以及轮轴同轴关系均在装配体中得到体现。设计时需要重点控制前轮转向极限，避免车把旋转过大时线管、叉肩与车架头管发生干涉，同时保证小半径转弯时车身姿态稳定。

　　转向系统由车把、把立、前叉竖管和碗组组成，车把高度相对普通城市童车更高，使骑行者在上坡或松软路面操控时能够保持较直立的姿态。握把、刹车手柄与把横之间的位置关系按照儿童手部操作范围布置，制动触发点靠近指根自然握持区域，减少紧急情况下的操作行程。鞍座采用宽面软垫外形，座弓与座管夹的配合结构完整保留，座管插入立管后可根据腿长调整高度；在实际选型中，鞍座最高点、脚踏最低点与车架立管之间需要形成合理的腿部伸展区间，避免膝关节在蹬踏过程中过度屈曲或锁死。

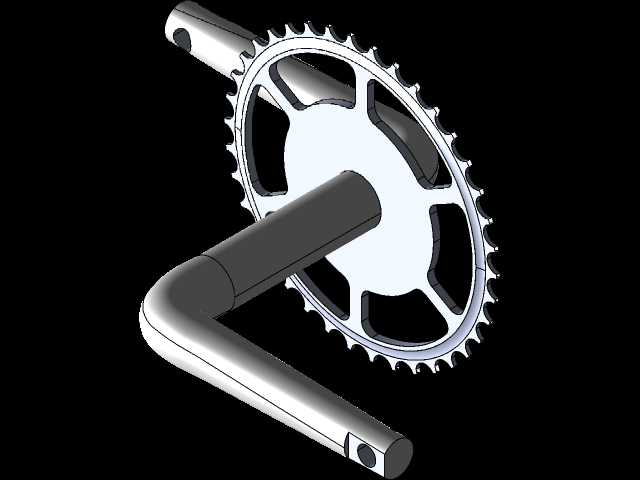

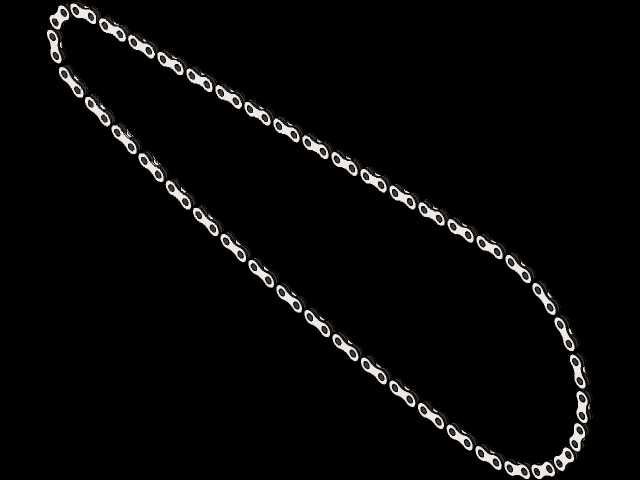

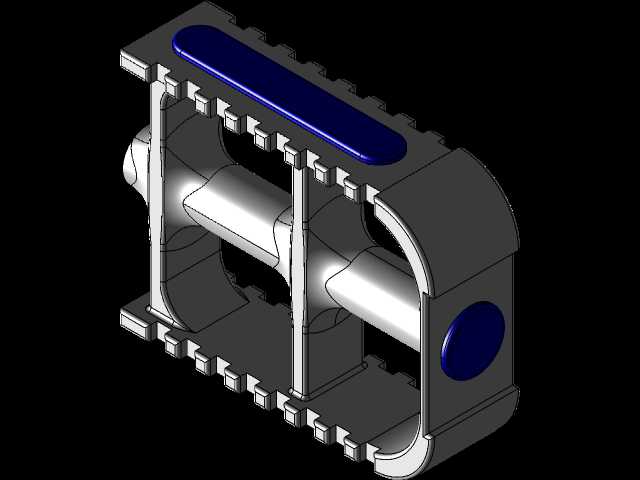

　　传动与脚踏区域围绕中轴展开，曲柄、链轮、脚踏和链条路径构成基础骑行输出链路。模型中脚踏与曲柄端部采用转轴连接，脚踏面具备防滑轮廓，适合儿童在站立发力或下坡控车时快速找到支撑位置。链条从前方链轮延伸至后飞轮，建模时需检查链条与后叉、链罩及轮胎之间的安全间隙，尤其在后轮受冲击产生微小位移时，不能出现擦链或掉链风险。后轮花鼓与飞轮的配合位置决定了传动中心线，装配偏差过大时会造成链条偏磨、噪声增加和骑行阻力上升。

　　外形尺寸方面，小轮径设计使整车轴距较短，通过性与灵活性兼顾；车架离地间隙相较普通城市童车更高，可应对土路、草地、坡道和轻微障碍场景。车头管角度、前叉偏移量与拖距共同影响直线稳定性和转向灵敏度，若拖距过小，低速操控会过于灵敏，儿童骑行时容易产生紧张感；若拖距过大，则转弯费力，不利于快速修正方向。后三角长度则影响后轮跟随性，较短后下叉能提升起步响应，但也要为轮胎宽度、泥瓦安装和链条摆动留出空间。

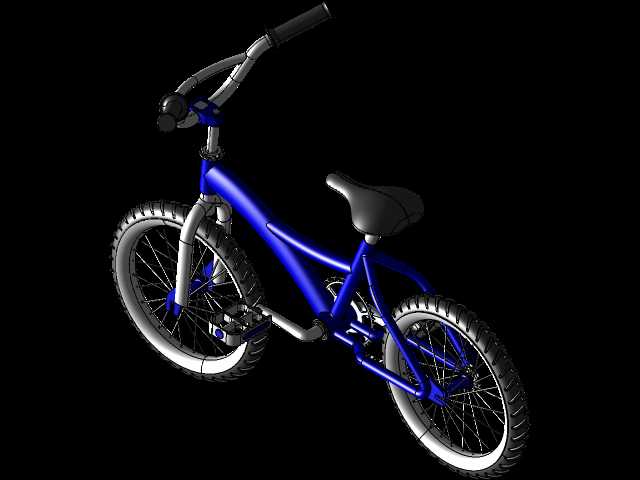

　　安装边界上，前后轮轴心、中轴、头管轴线和座管轴线构成整车主要基准。轮轴装入叉脚后需保证两侧锁紧力矩对称，否则轮组会产生偏摆；碗组压入头管后应保证前叉转动顺畅且无明显轴向窜动；中轴与车架五通的同轴度直接影响曲柄转动阻力；座管夹锁紧位置不能超过安全刻度线。整车外观以蓝色金属车架搭配黑色轮胎、握把和鞍座，色彩区分清晰，也便于在三维评审中快速识别车架、橡胶件和操控件。该结构既可用于童车产品方案展示，也可作为骑行机构、教具开发、运动器材设计和装配干涉检查的数字基础。
