运动款五辐亮黑汽车轮毂结构设计

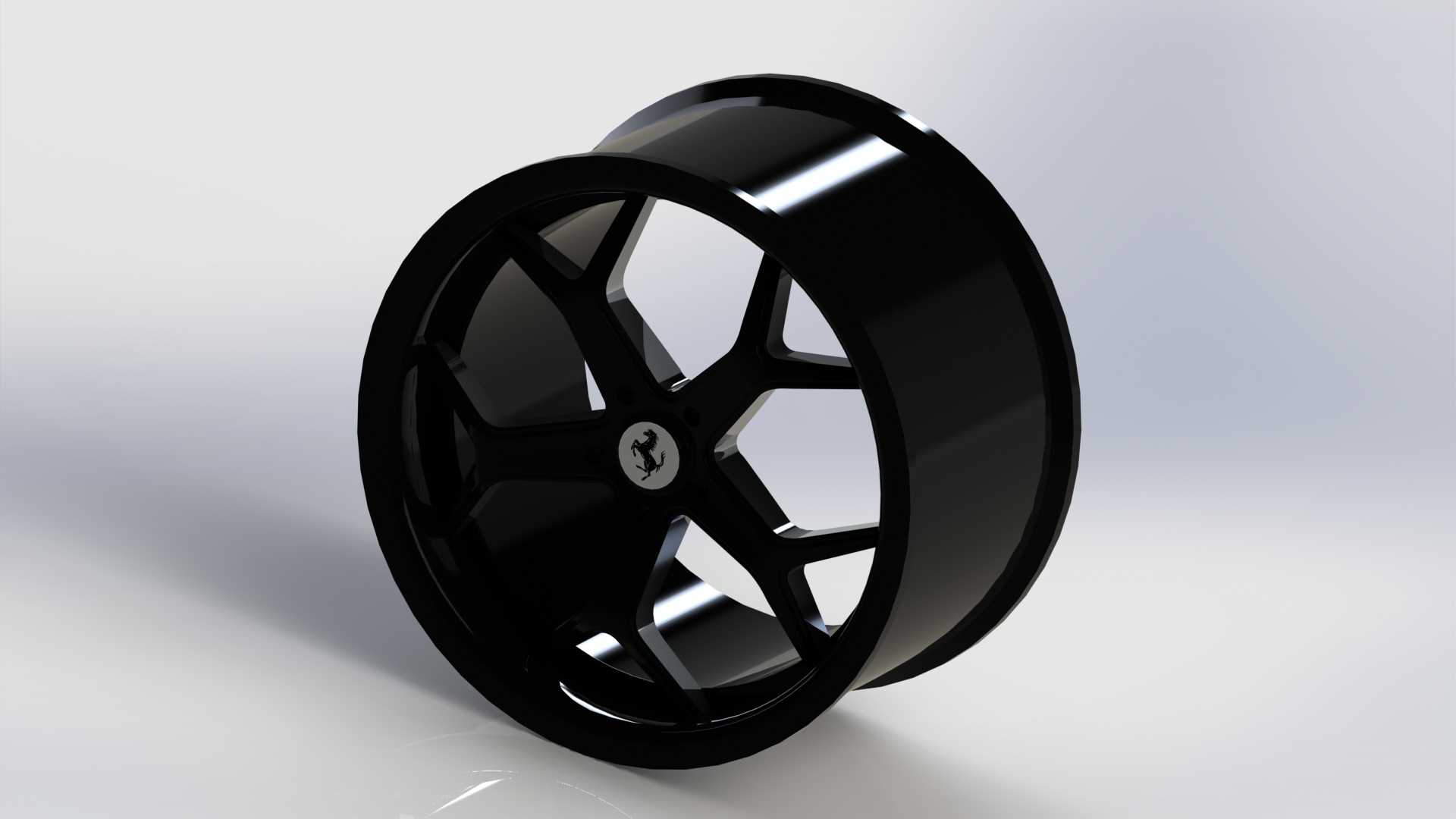

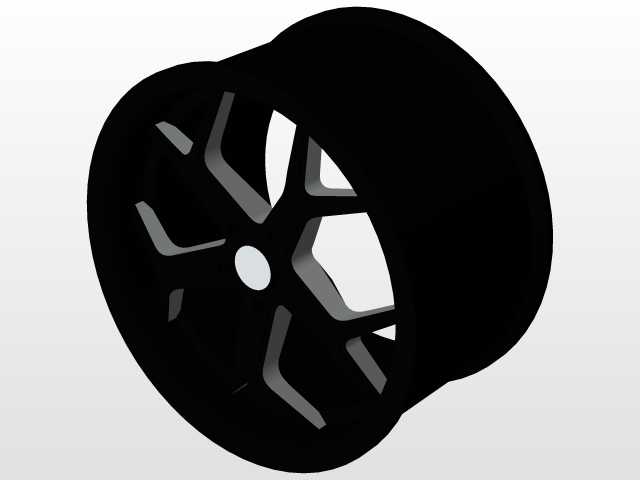

　　这套轮毂结构方案面向乘用车辆的改装与整车配套场景，轮辋部分采用整体式成型思路，轮辐为五组双肋分叉造型，从中心安装座向外呈放射状延伸，辐条之间留出大尺寸镂空区域，既降低了轮体自身的转动惯量，也为制动卡钳、刹车盘预留出充足的散热与避让空间。在整车装配体系里，轮毂是连接车桥轴头与橡胶轮胎的核心承载部件，工作过程中需要同时传递驱动扭矩、制动力矩，还要承受过弯侧倾、路面冲击带来的交变载荷，因此结构设计的优先级首先落在安装边界与强度冗余上，其次才是外观造型的视觉表现。中心区域设置带品牌标识的轮毂盖，下方对应PCD螺栓孔分布圆与中心定位孔，建模时中心孔直径需与车型轴头的定位凸台严格匹配，保证装配后轮体与转轴的同轴度，避免高速行驶出现径向跳动。

　　螺栓孔的数量、节圆直径、锥面角度都按照对应车型的安装规范设定，锥面接触结构可以在螺母锁紧时自动对中，分散螺栓受到的剪切载荷。轮辋的胎圈座位置按照标准轮辋轮廓设计，带有适配无内胎轮胎的凸峰结构，轮胎充气后胎圈能够紧密贴合在轮辋密封面上，防止行驶中出现漏气、轮胎脱圈的风险。轮辋的宽度、名义直径参数决定了可适配轮胎的规格范围，选型时需要同步核对轮胎断面宽度、扁平比与轮辋宽度的匹配区间，过窄的轮辋搭配宽胎会导致胎侧过度弯折，过宽则会让胎圈受力异常，都会缩短轮胎使用寿命。从使用场景来看，这类大尺寸运动轮毂多用于性能车、家用车的外观升级与性能改装，镂空辐条造型可以让内部大尺寸多活塞制动卡钳完全露出，既提升制动系统的空气流通效率，

　　也具备更强的视觉辨识度。建模过程中，轮辐的受力路径做了连续过渡处理，从中心安装盘到轮辋外缘的肋条没有出现截面突变，所有转角位置都设置了铸造圆角，避免应力集中在交变载荷下产生疲劳裂纹。轮辐背面预留了动平衡配重块的安装空间，轮辋边缘的气门嘴孔位置避开辐条遮挡，方便后期充气与胎压监测传感器的安装。offset偏距参数是整车装配的关键边界，偏距数值决定了轮体安装后相对于悬架摆臂、减震筒的轴向位置，设计阶段需要做完整的干涉校核：方向打满极限角度时，轮胎内侧不能与翼子板内衬、悬架拉杆发生摩擦，满载悬架压缩到极限行程时，胎面外侧不能超出翼子板覆盖范围，也不能与轮拱边缘发生剐蹭。轮毂的轴承安装端面与轴头贴合面要求全程平整加工，

　　平面度误差控制在极小范围内，防止锁紧后轮体出现端面跳动，引发方向盘高速抖动。针对亮黑外观的工艺实现，模型表面预留了均匀的涂层厚度空间，辐条的棱角位置做了微小圆弧处理，避免喷涂或电镀过程中出现漆层堆积、流挂缺陷。镂空区域的边缘没有尖锐死角，后续加工时的抛光、表面处理工序都可以顺畅到达，减少后期打磨的工作量。结构校核阶段，需要重点关注几个高应力区域：中心螺栓孔周围的安装盘、辐条与轮辋交接的根部、轮辋胎圈座的弯折位置，这些区域在车辆经过坑洼路面、紧急制动时载荷峰值最高，建模时可以针对性加大局部截面厚度，在不明显增加整体重量的前提下提升结构刚度。相比多辐条密集造型，五辐分叉结构的单个辐条截面更宽，载荷传递路径更直接，在同等重量下能够获得更好的径向刚度，同时大镂空面积让行驶中迎面气流可以直接穿过轮毂，带走刹车盘摩擦产生的热量，降低长距离制动后制动系统的热衰减幅度。轮体的动平衡特性在造型阶段就做了考量，五组辐条沿圆周均匀分布，质量分布对称，减少了毛坯本身的不平衡量，降低后期装配时需要加装的平衡块重量。整套模型完整还原了轮毂从中心安装面到轮辋外缘的所有结构细节，既可以作为改装车型的选型校核参照，也能为后续铸造模具设计、机加工工艺编制提供完整的三维结构依据，设计人员可以在此基础上调整辐条造型、修改安装孔位参数，快速衍生出适配不同车型的系列化轮毂方案。
