奥迪AI后轮轮毂轮胎总成结构

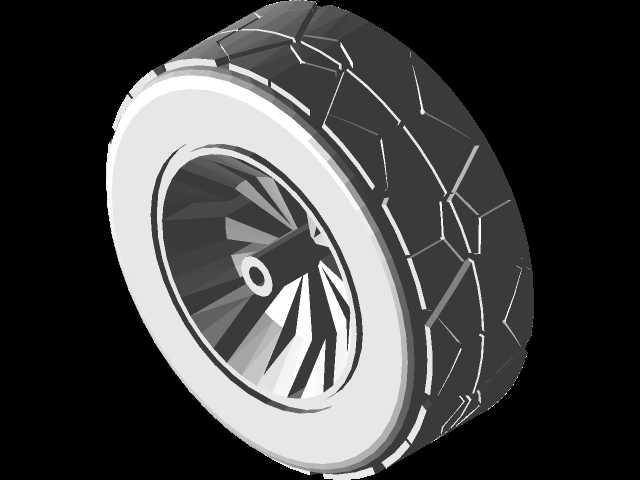

　　后轮总成在整车底盘布置中承担承载、导向、制动反力传递与行驶姿态稳定等多重任务，建模时不能只把轮胎和轮辋当作外观件处理，而要从悬架接口、轮心定位、胎体包络、制动空间以及周边件运动间隙共同校核。该模型以乘用车后轮为对象，将橡胶轮胎、金属轮辋、多辐式轮毂、中心安装孔和轴向连接轴段组合为完整装配体，适合用于底盘总布置、行走系统教学、概念车展示以及轮边结构方案评审。

　　从实际装车关系看，后轮位于车身侧后方，轮心通过轮毂轴承、转向节或后桥托架与悬架相连。车轮旋转时，轮胎接地面将垂向载荷、侧向附着力和纵向驱动力或制动力传回轮毂，再由中心孔、螺栓孔和配合端面传递到车轴。模型中部保留了明显的中心通孔与伸出轴段，可用于表达轮心定位、轴承支承和锁紧件的装配关系；设计人员在套用该结构时，应先确认轴径、孔长、端面接触宽度以及螺栓分布圆，再判断其与目标车型后桥、制动盘、卡钳和挡泥板之间是否存在干涉。

　　轮胎部分采用块状越野风格花纹，胎面由多组多边形花纹块和交错沟槽构成。这种花纹形式强调非铺装路面抓地、排水排泥以及视觉力量感，花纹块边缘较深，沟槽方向沿周向和斜向交错，可在泥泞、碎石或湿滑路面上增加咬合边缘。建模时胎体不能简单用光滑圆柱替代，花纹块的高度、节距、侧壁过渡和肩部圆角都会影响外包络尺寸。底盘布置阶段需要把轮胎最大跳动、转向角变化（若用于四轮转向或前驱平台共用数据）以及悬架压缩极限纳入检查，防止胎肩与轮罩、纵臂、制动管路发生接触。

　　轮辋与轮毂采用一体化视觉表达，外圈为宽边亮面轮唇，内侧布置放射状辐条。辐条从中心毂部向外缘展开，形成多叶片式造型，既承担轮心到轮辋的力流传递，也为制动盘散热留出通道。辐条之间的开口不是单纯装饰孔，它们直接影响制动区域空气流通、车轮减重效果和清洗维护空间。若面向真实工程应用，需要在辐条根部设置连续圆角，避免应力集中；在轮辋 bead seat 区域保持足够的接触宽度和圆角半径，使胎圈能够可靠压紧；在气门嘴位置、平衡块安装面以及轮胎拆装空间上预留工艺边界。

　　外形尺寸方面，车轮总成的关键约束包括轮胎外径、断面宽度、轮辋直径、偏距、中心孔直径、螺栓孔数量与分布圆。轮胎外径决定车速表匹配、离地间隙和轮罩拱高；断面宽度影响后桥载荷分配、滚动阻力和侧翼空间；轮辋直径与胎侧高度共同影响缓冲能力和操控响应；偏距则决定轮心相对轮毂安装面的位置，偏距选择不当会使轮辐内表面靠近卡钳，或使轮胎外侧面超出翼子板。该模型在视觉上呈现低扁平比、大直径轮辋和宽胎体组合，适合运动型或概念化乘用车方案，但在量产转化时仍需按目标载荷、车速等级和轮罩空间重新核算。

　　安装边界的重点集中在轮心区域。中心孔应与车轴轮毂头形成准确配合，端面需提供平整贴合面；螺栓或螺母锁紧时，压力通过锥面或球面座均匀分布，不能让辐条薄壁区承受异常夹紧力。模型中轴段穿过轮毂中心，说明装配关系可进一步扩展为轴承、隔套、锁紧螺母和制动盘的层级结构。进行三维总装时，可沿轮心轴线建立基准，将轮胎静半径、滚动半径、接地点位置和轮心高度关联到底盘硬点，再检查减震器压缩、回弹及侧向受力工况下的轮胎包络。

　　功能特性上，该后轮结构兼顾承载与造型表达。轮胎负责缓冲路面冲击、提供摩擦附着并保护轮辋；轮辋负责固定胎圈、保持气压密封边界并传递旋转力矩；轮毂辐条负责连接中心毂与外圈，同时形成散热通道。块状花纹提升复杂路面抓地能力，多辐造型降低视觉厚重感，宽轮唇则增强侧向识别度。对于结构设计人员，模型可作为车轮外形建模、装配关系梳理和工程间隙检查的参考；对于选型人员，可通过轮心、胎宽、外径和制动腔空间快速判断其与底盘平台的适配方向。
