航空轻量化铰接式飞机轴承支撑托架

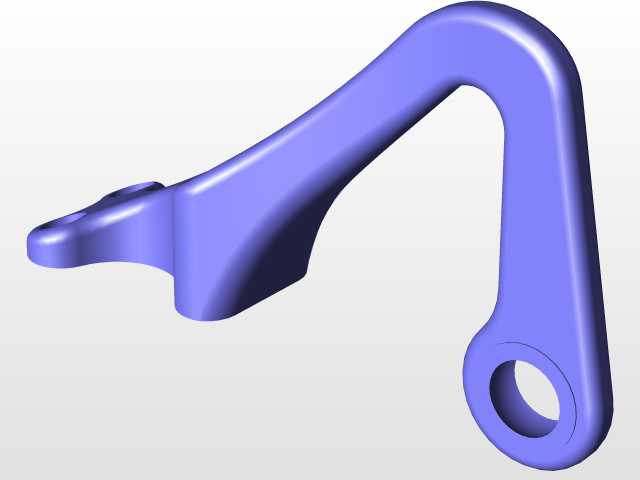

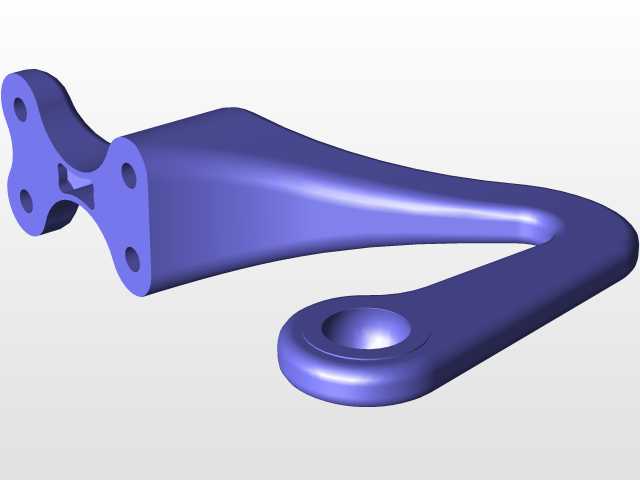

　　这款航空轴承支撑托架属于飞行器机体与作动系统之间的关键传力铰接构件，主要布置在机翼操纵面联动区域、起落架收放连杆路径或小型通航飞机舵面驱动机构中，用来为旋转销轴提供稳定的同轴支撑，同时把作动器输出的交变载荷平顺传递到机身主承力框上。托架一端为带完整同轴通孔的环形轴承座，孔内壁预留轴承外圈压装与轴向定位台阶，可容纳深沟球轴承或自润滑衬套，销轴穿装后能够绕孔轴线完成小角度往复摆动；另一端为分叉式双耳安装界面，底部分布多组紧固孔位，通过航空螺栓与机身肋板或支架接头刚性连接，中部采用变曲率弯臂过渡，避让周边管路、线束与蒙皮内表面，避免机构全行程运动中出现干涉磕碰。

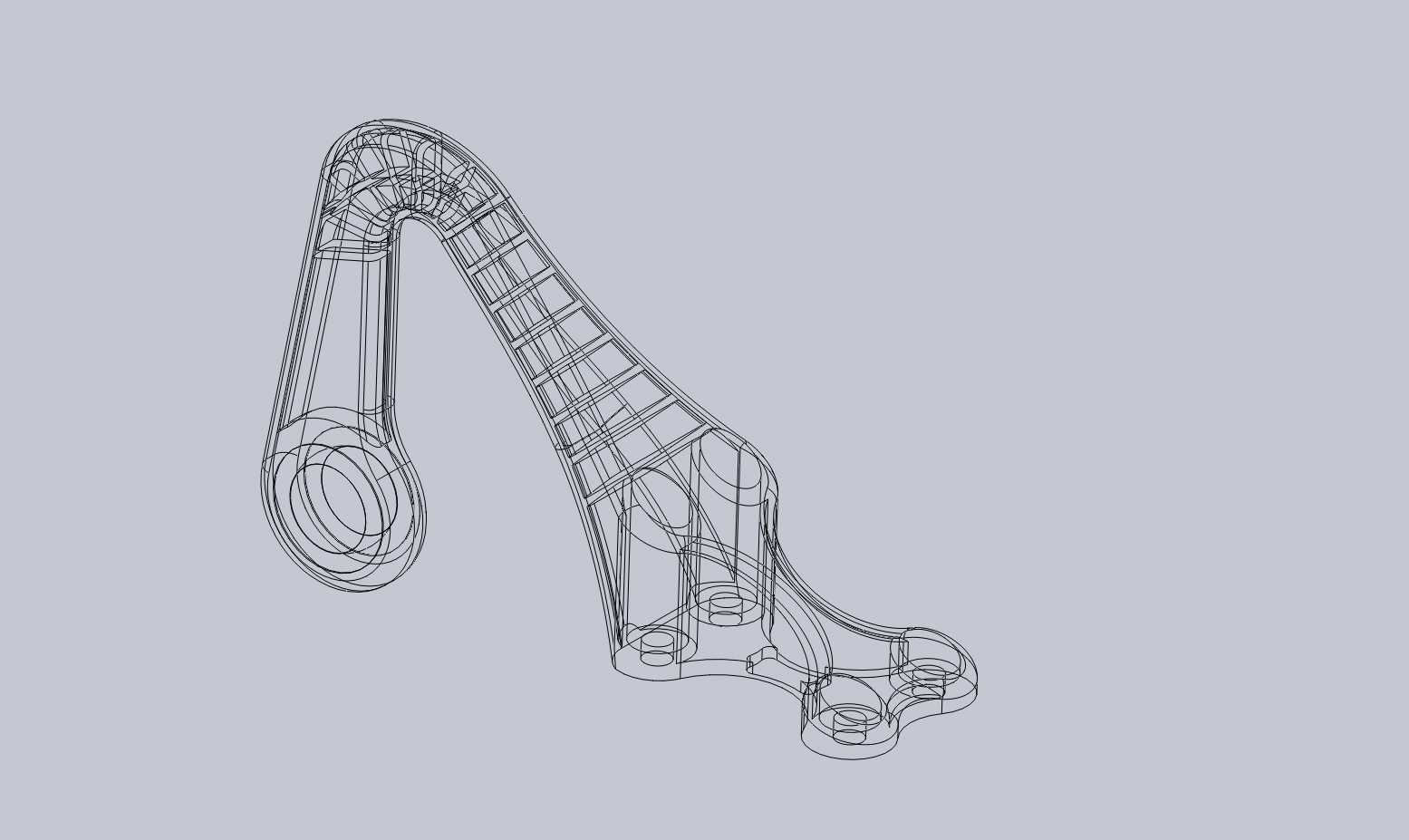

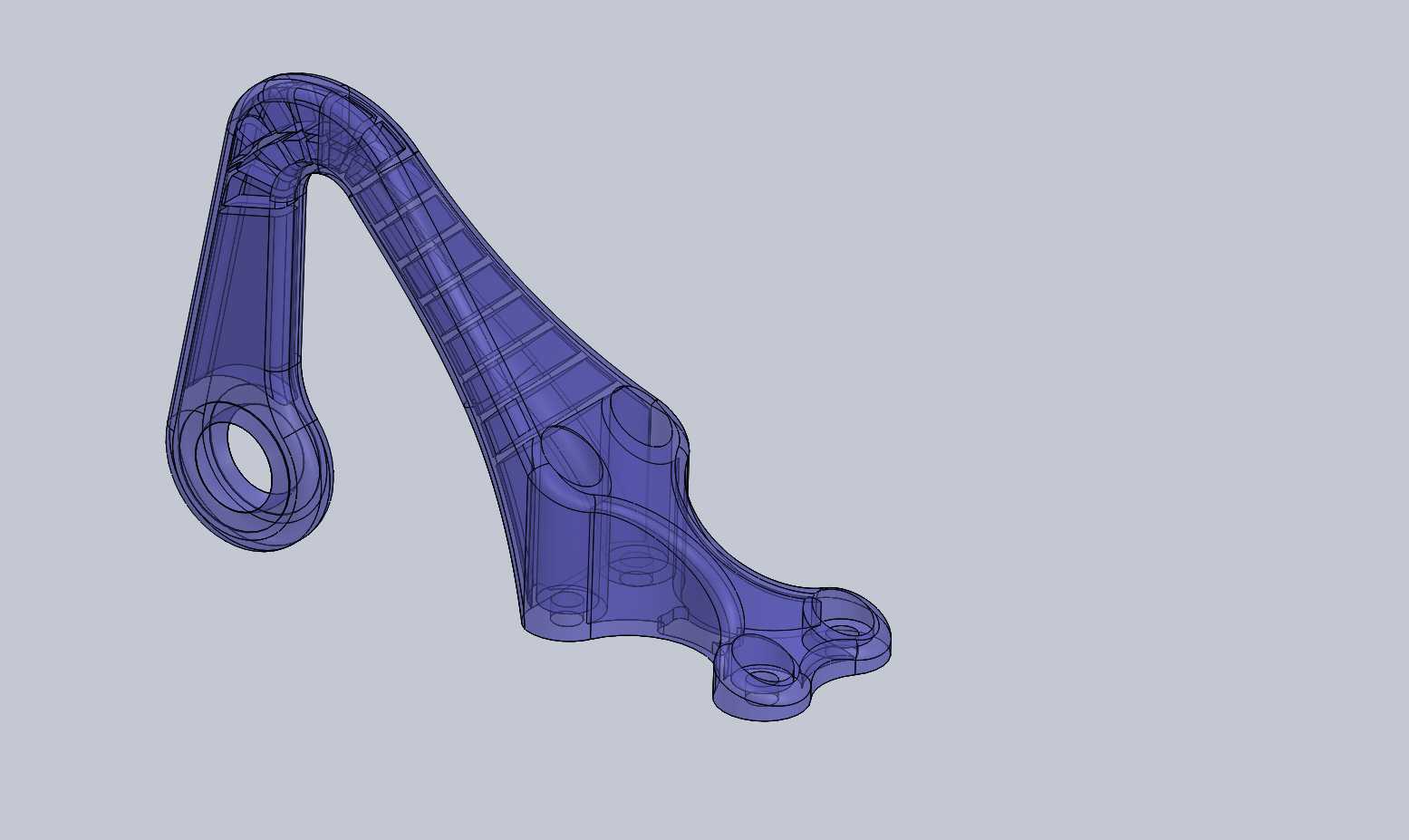

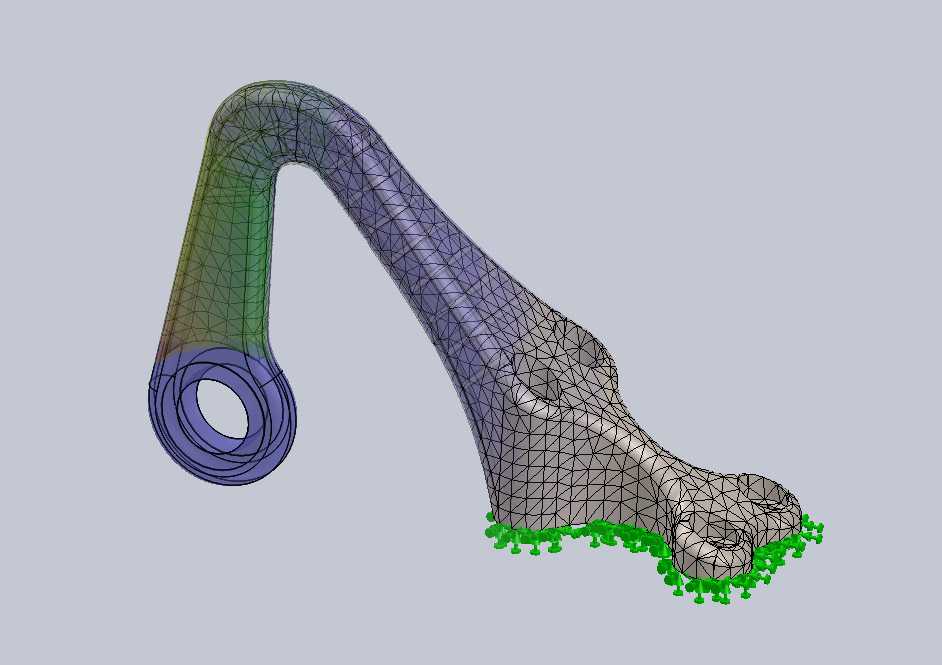

　　从实际工况出发，该构件长期承受舵面气动载荷往复拉扯、起降阶段冲击过载以及发动机振动带来的高频微动疲劳，因此结构设计没有采用等厚度实心锻件思路，而是沿着载荷传递路径布置材料：环形轴承座区域保留足够壁厚以约束轴承外圈、防止压装后孔形失圆，弯臂段通过宽窄渐变的肋条把应力从铰接孔引导至底部安装面，分叉接头处局部加厚并设置圆滑过渡圆角，大幅降低尖角位置的应力集中系数。外露的网格状构型对应拓扑优化后的材料分布结果，在保证刚度与疲劳寿命的前提下削去低应力区冗余材料，契合航空装备对构件自重极度敏感的特性——支架每减少一克无效质量，都能直接转化为飞行器有效载荷或航程收益。

　　建模过程中首先依据周边系统包络确定核心硬点：轴承孔中心轴线位置、底部安装孔的孔距与贴合面高度、弯臂需要避让的邻接部件轮廓是不可随意调整的基准。先以铰接孔轴线为锚点建立环形座实体，按照所选轴承的外径、宽度与挡圈槽尺寸完成内孔细节；再从轴承座外圆向底部安装面搭建多段曲率连续的弯臂骨架，臂身截面从靠近环座的类圆形逐步过渡到安装端的宽扁矩形，适配不同区域的受力方向。底部安装面严格贴合机身接头的平面度要求，每个紧固孔周边设计凸台来分散螺栓预紧压力，孔位之间保留足够边距以满足航空连接的最小边距规范。

　　安装边界方面，环形轴承座的外圆轮廓与周边作动臂预留径向间隙，弯臂上弯弧线的最高点不得侵入蒙皮内侧的维护间隙，底部双耳分叉的开口宽度需要匹配对应机身接头的厚度，紧固件装入后螺母端面与支架表面保留足够的扳手操作空间。轴承压入环座后，端面通过孔用挡圈或端盖限位，轴向窜动量控制在操纵机构允许的公差范围内；销轴穿过轴承内圈与对接摇臂后，配合开口销完成防松，整套铰接副在舵面全偏转行程内转动顺滑，无卡滞与异常摩擦。

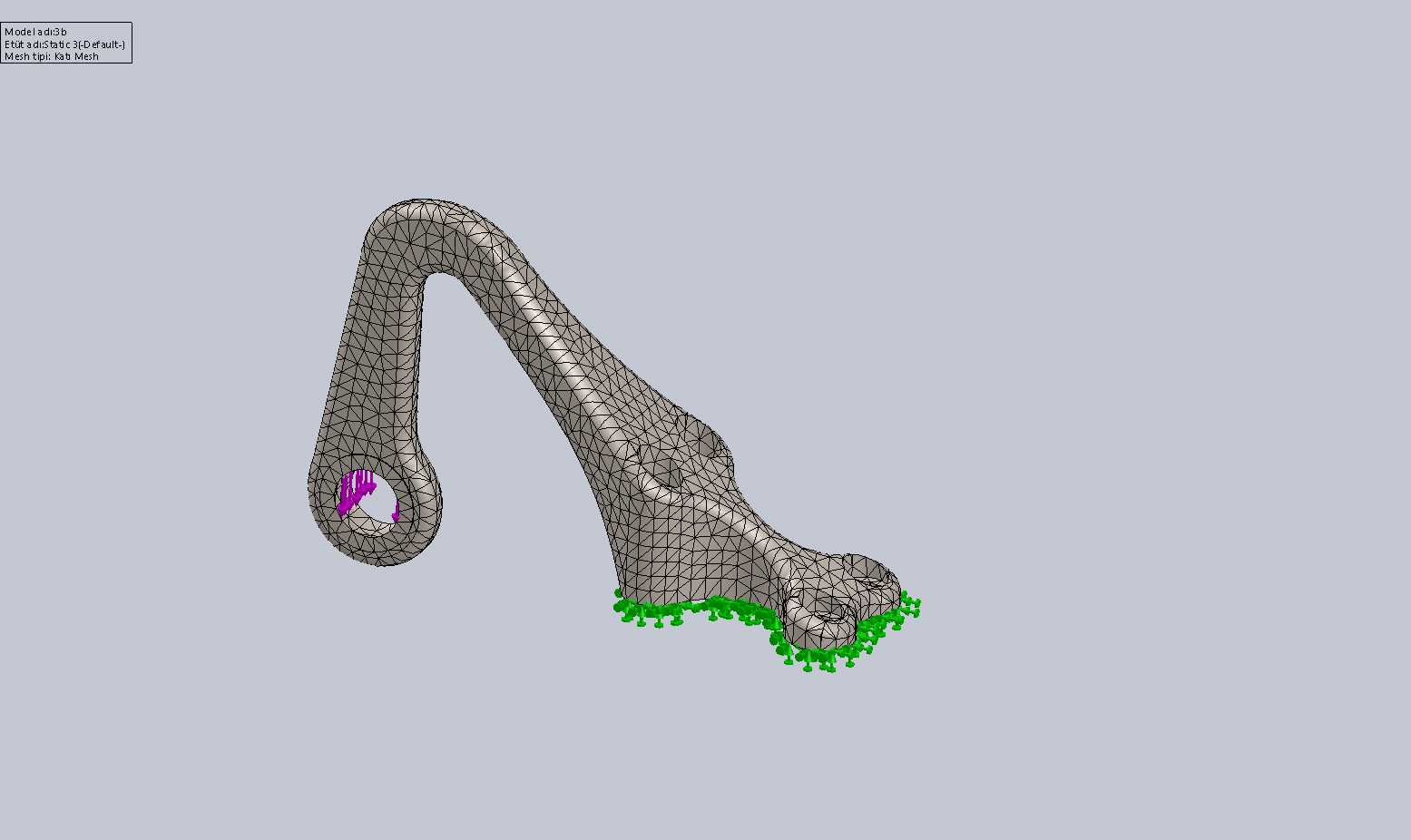

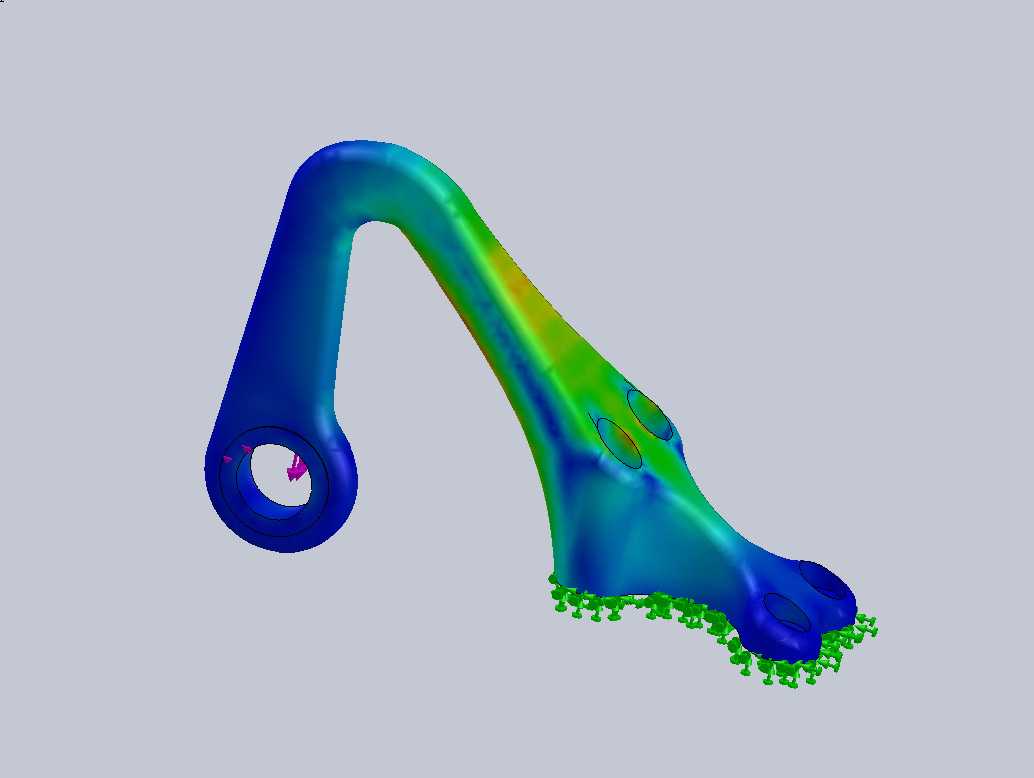

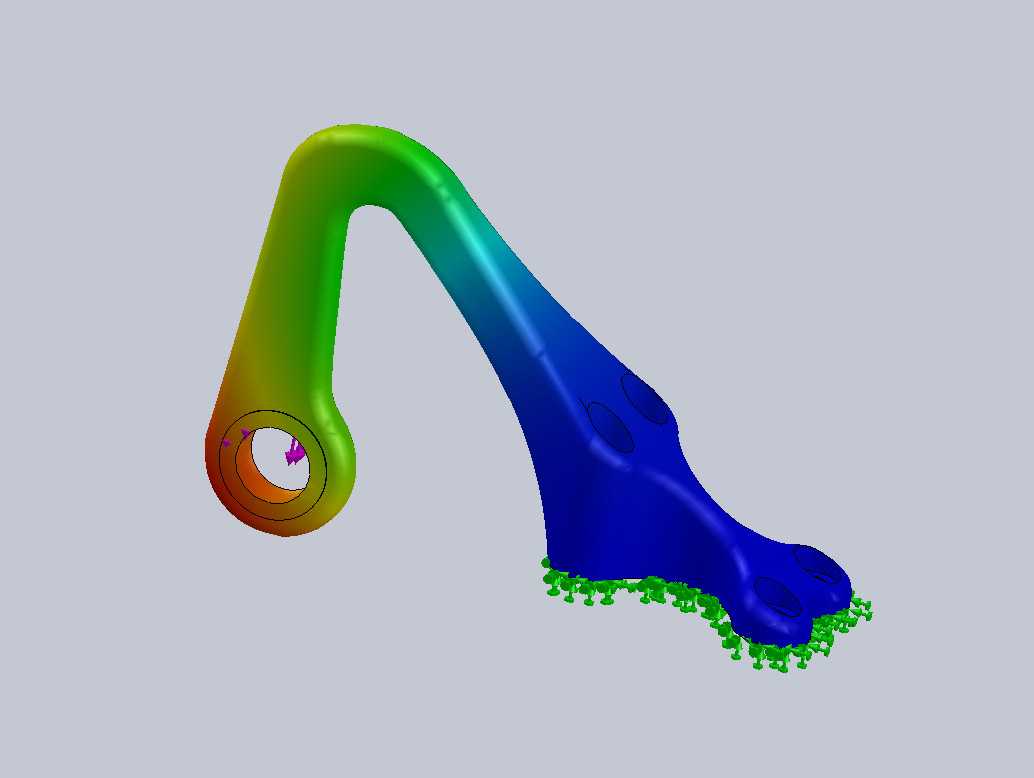

　　结构校核阶段重点关注三类危险截面：一是轴承座孔壁在轴承外圈撑胀作用下的环向应力，二是弯臂曲率最大处在反复摆动力矩下的弯曲疲劳，三是底部安装孔凸台在螺栓预紧与侧向载荷叠加时的挤压变形。优化后的网格承力构型让主应力流顺着臂身连续分布，没有出现突兀的截面突变，非承力区域的材料去除也不会破坏整体刚性，构件在极限过载工况下的变形量能够保证轴承孔同轴度不超差，避免轴承出现偏磨、卡涩甚至抱死的故障。这类托架在维护时可直接从铰接点拆解更换，轴承衬套磨损后能够单独压装替换，支架本体若通过探伤无裂纹则可长期复用，兼顾了飞行可靠性与机务维护的便捷性。
