航空轻量化铰接轴承支撑摇臂

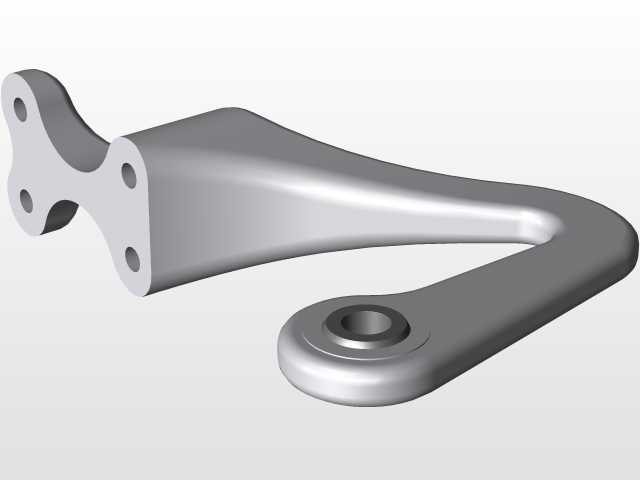

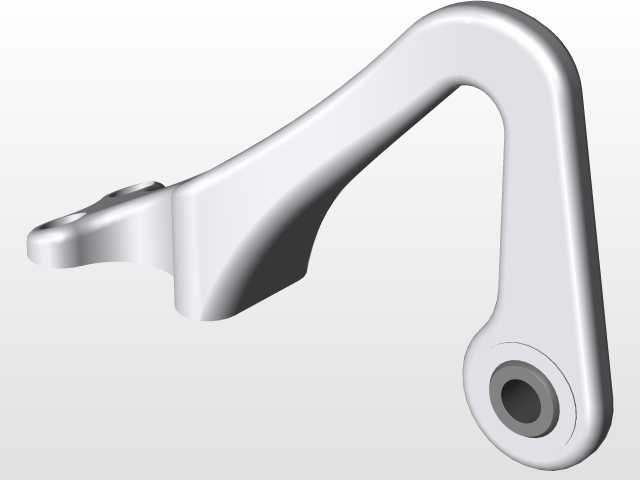

　　该零件属于航空操纵与机构传动系统中的承力铰接件，主要用于将轴承、转轴或连杆载荷传递至机身、舵面或相邻机构。其一端为带大孔的环形轴承座，用于容纳轴承或衬套，形成旋转支点；另一端分布多个安装孔，可通过紧固件与机体或相邻构件连接。中间长臂在两个连接区域之间传递拉压、弯曲及复合交变载荷，常见于舵面操纵、起落架联动、舱门机构、飞行控制连杆以及需要在有限空间内完成力线转向的部位。

　　从结构布置看，环形轴承端需要保证孔壁厚度、同轴度和局部刚度，以约束轴承外圈并抵抗旋转过程中的径向力。端部圆孔周边采用加厚轮廓，使载荷能够沿孔壁均匀扩散，避免局部应力集中。长臂与环座交接处采用大圆弧过渡，削弱截面突变带来的峰值应力；多安装孔端则采用分叉式铺展形态，把集中铰接载荷分散到若干紧固点上，降低单个螺栓附近的挤压应力。

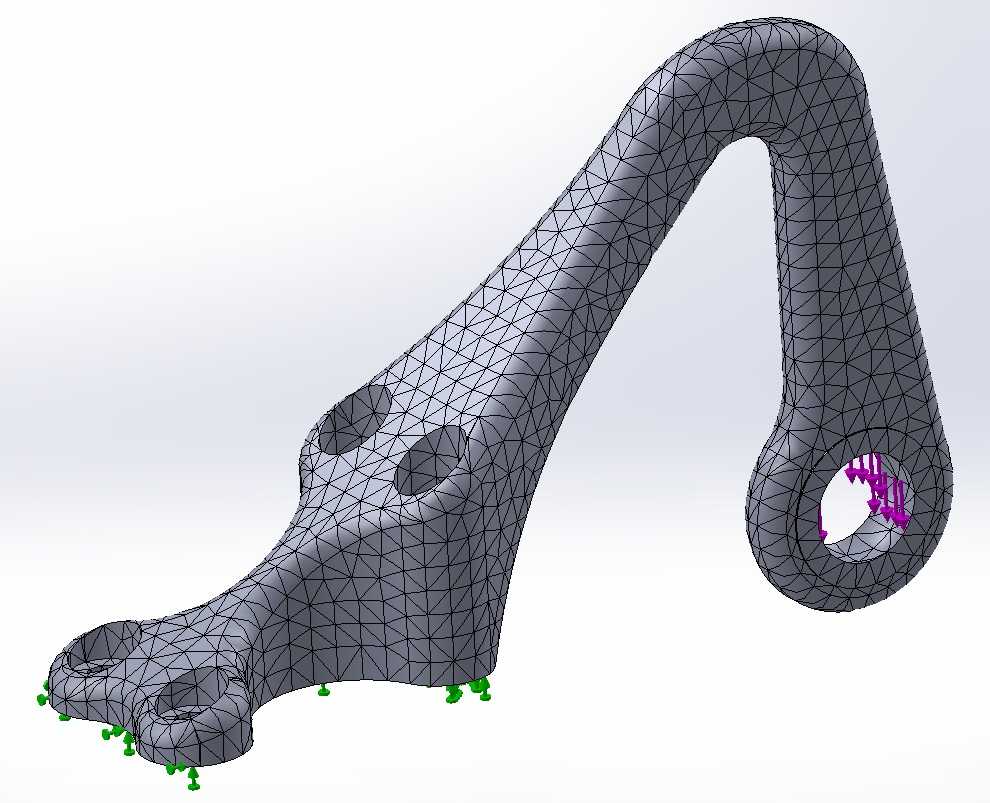

　　外形并非单纯追求曲面流畅，而是围绕载荷路径进行材料分配。构件在靠近轴承孔和螺栓孔的位置保留较实体的材料区域，在长臂中段则通过连续变截面形成较高的抗弯轮廓。侧壁厚度、边缘翻边和局部加强区域共同提高扭转稳定性，使零件在承受侧向偏移载荷时不易发生翘曲。网格形态反映出典型的轻量化校核思路：在保持传力连续性的前提下，删除低贡献区域材料，把质量集中在主应力通道附近。

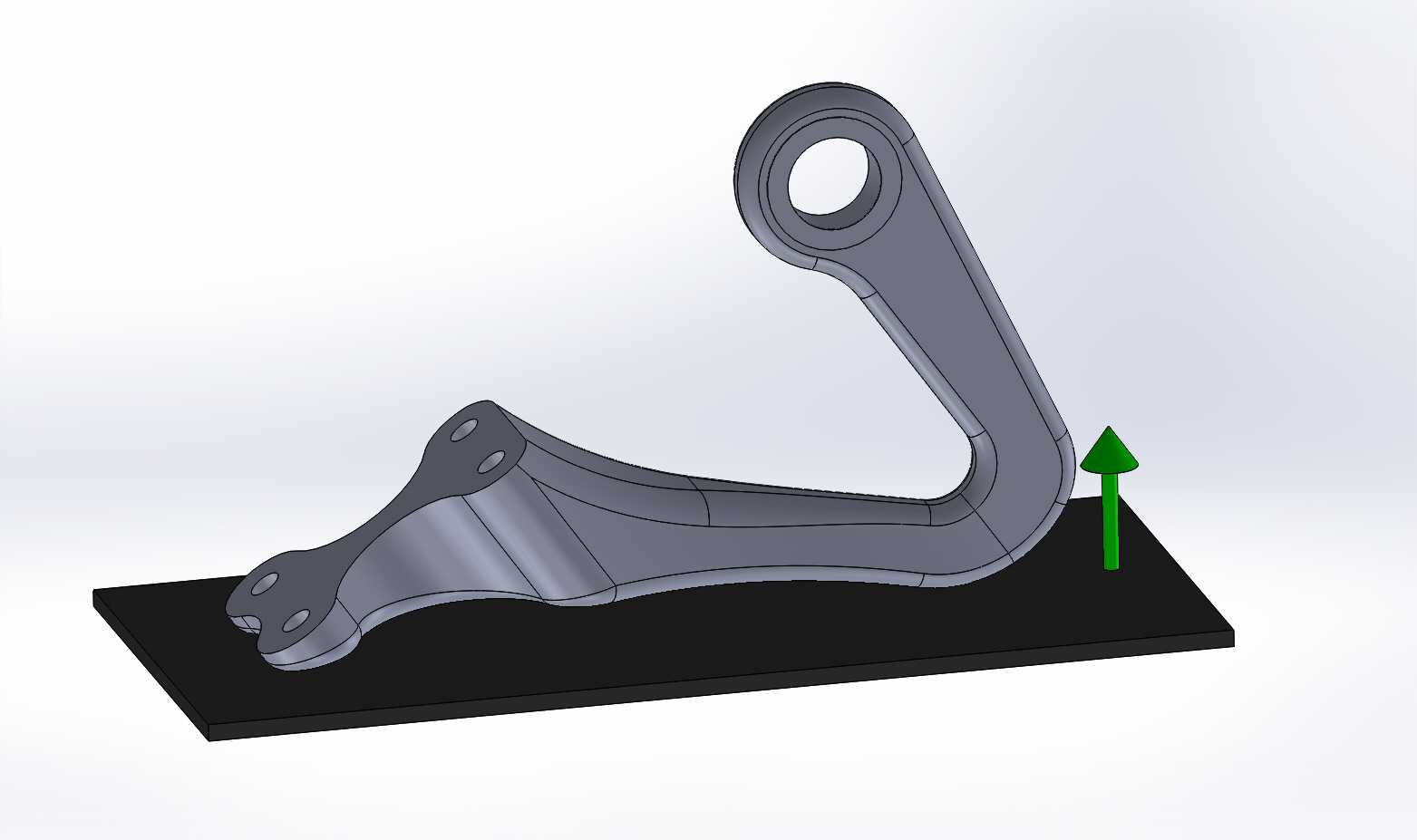

　　安装边界方面，多孔端的孔位决定了与基体连接时的定位关系，设计时需要核对孔间距、孔径、螺栓规格及拧紧后垫圈覆盖范围。轴承端内孔需与所选轴承外径、衬套宽度或挡圈位置匹配，并预留装配公差。长臂外轮廓应避开周边运动件，在全行程摆动时检查与拉杆、线缆、管路和蒙皮之间的间隙。由于航空件常承受振动与反复载荷，孔边、过渡圆角和曲面汇合处应重点进行疲劳评估。

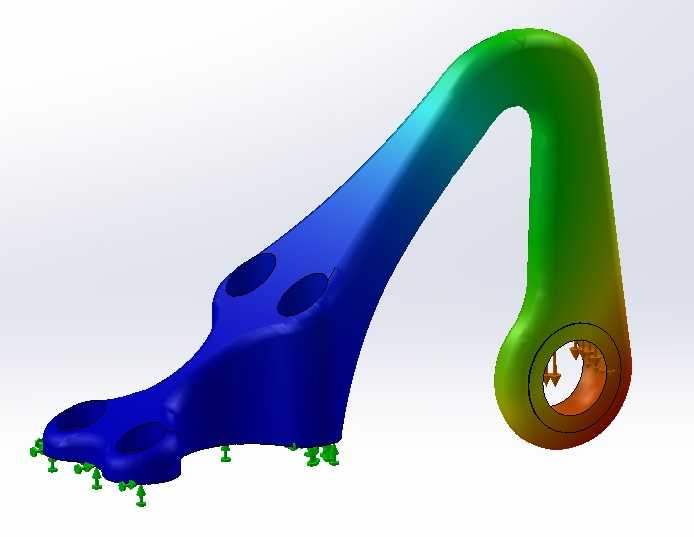

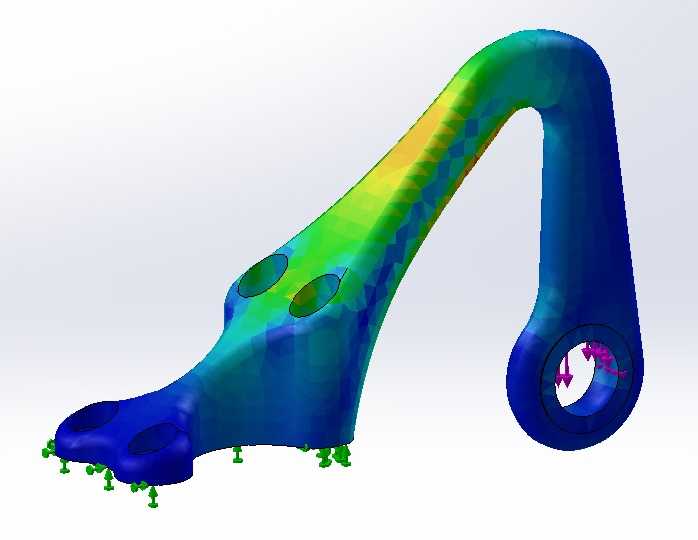

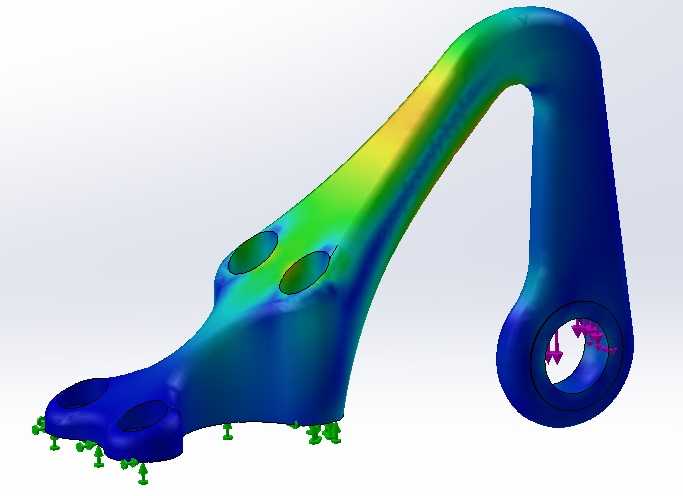

　　建模时可先建立轴承孔中心、安装孔中心和机构运动轨迹，再以关键点位为骨架生成主体曲面。实体完成后，对轴承座孔壁、螺栓孔凸台、臂身过渡区分别设置特征，便于后续调整壁厚和安装尺寸。若用于仿真，应在轴承孔处建立耦合约束或衬套接触，在安装孔处按实际螺栓连接施加约束，分别校核极限静力、屈曲稳定性和模态频率。加工层面，该类形态适合锻铸后数控精加工、金属增材制造后精加工或高性能复合材料成型；不同工艺会影响最小壁厚、表面粗糙度和孔位精度，但结构设计的核心仍是保证铰接可靠、载荷传递直接、重量受控并满足狭小机舱内的安装与运动边界。
