特雷克斯RH400矿用正铲挖掘机结构

　　该三维结构围绕超大型矿用正铲挖掘机的工作装置展开，重点呈现动臂、斗杆、铲斗连接区域、液压油缸以及密集管路系统的空间关系。设备面向露天矿山、大型采石场和重载土石方剥离作业，主要承担矿岩装载、铲装转运以及与百吨级以上矿用卡车配套的连续采掘任务。与常规市政挖掘机相比，这类设备的作业对象往往是爆破后块度较大、磨蚀性强的矿石，因此结构设计并不追求轻巧，而是把高承载、抗冲击和长时间连续作业放在首位。

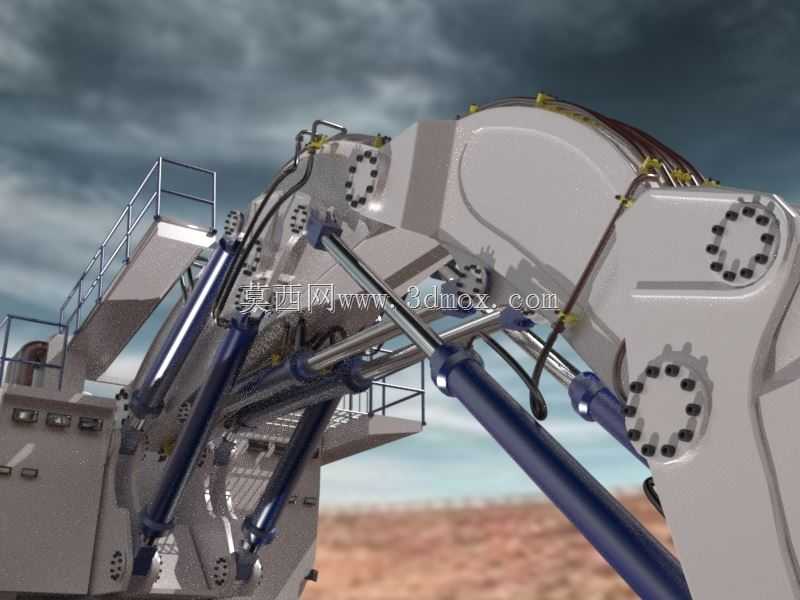

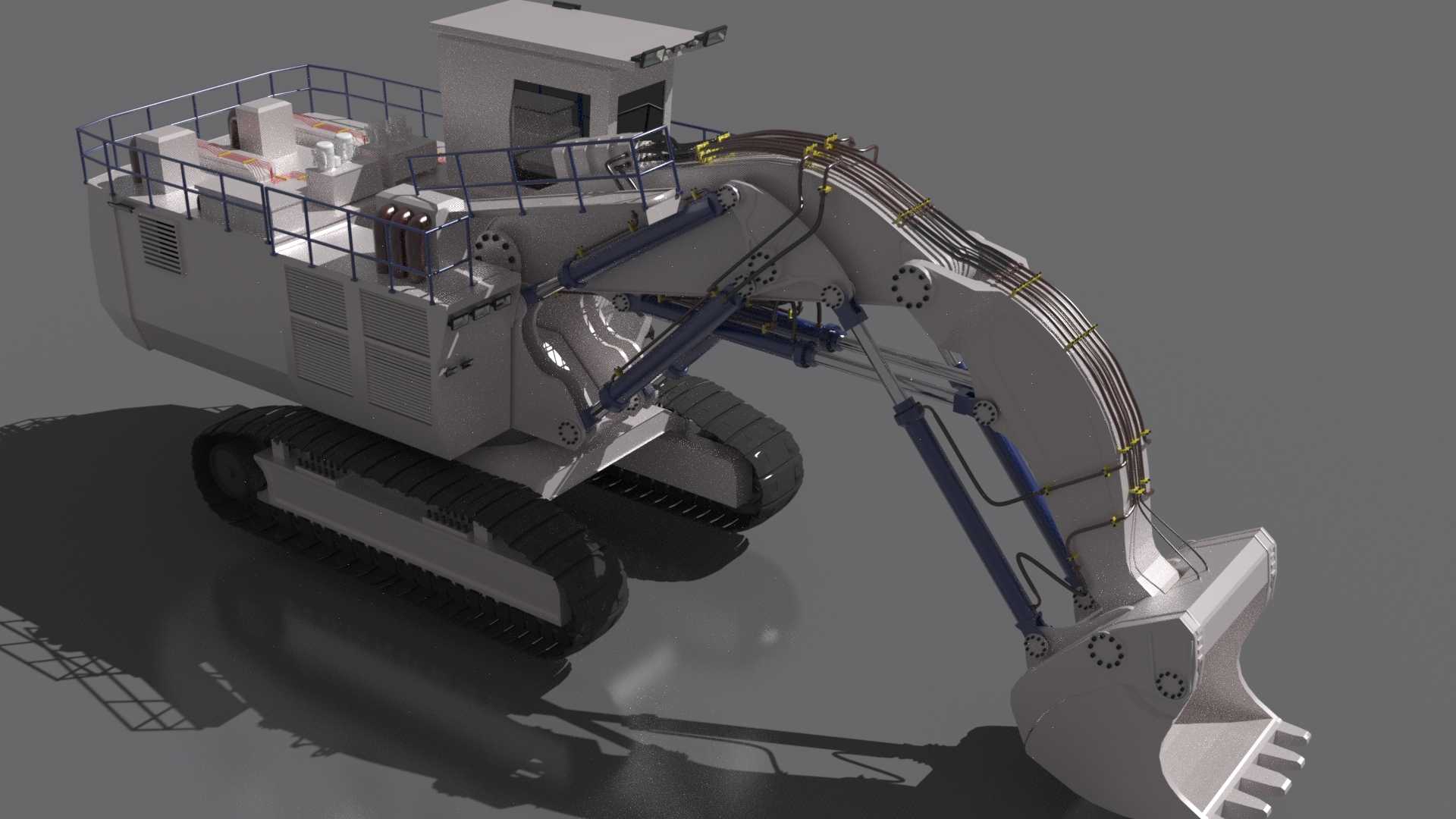

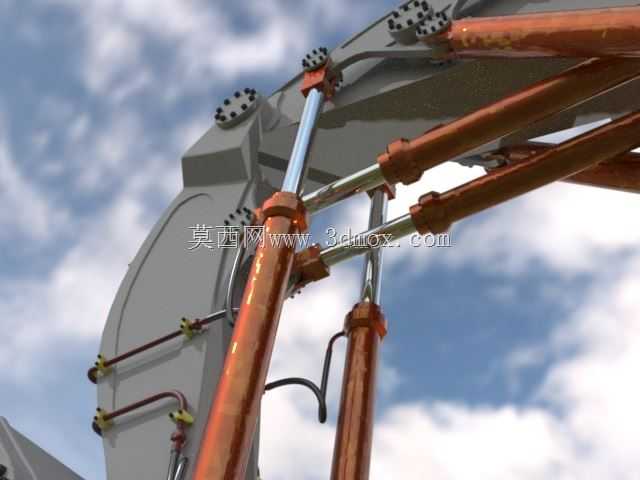

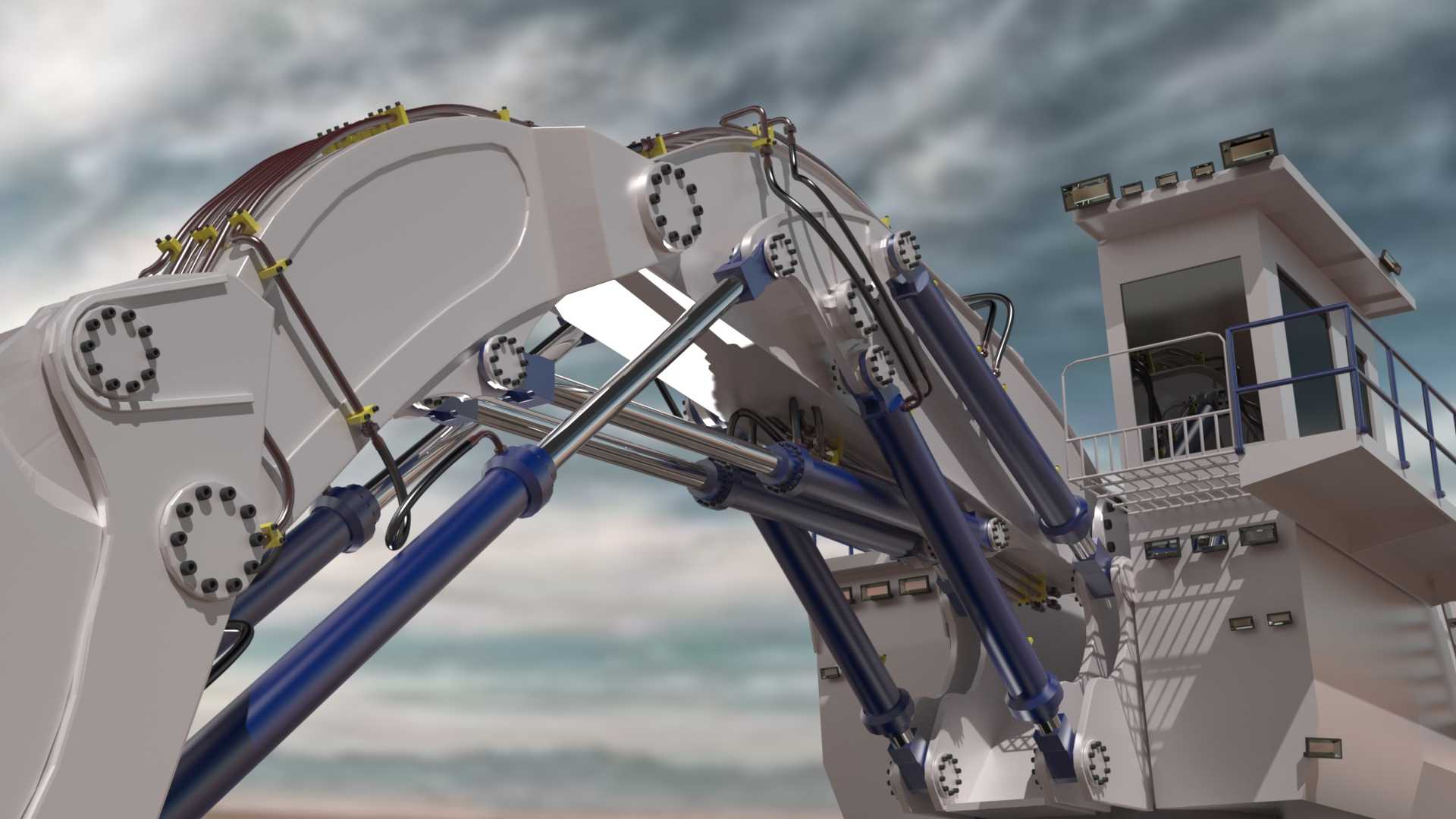

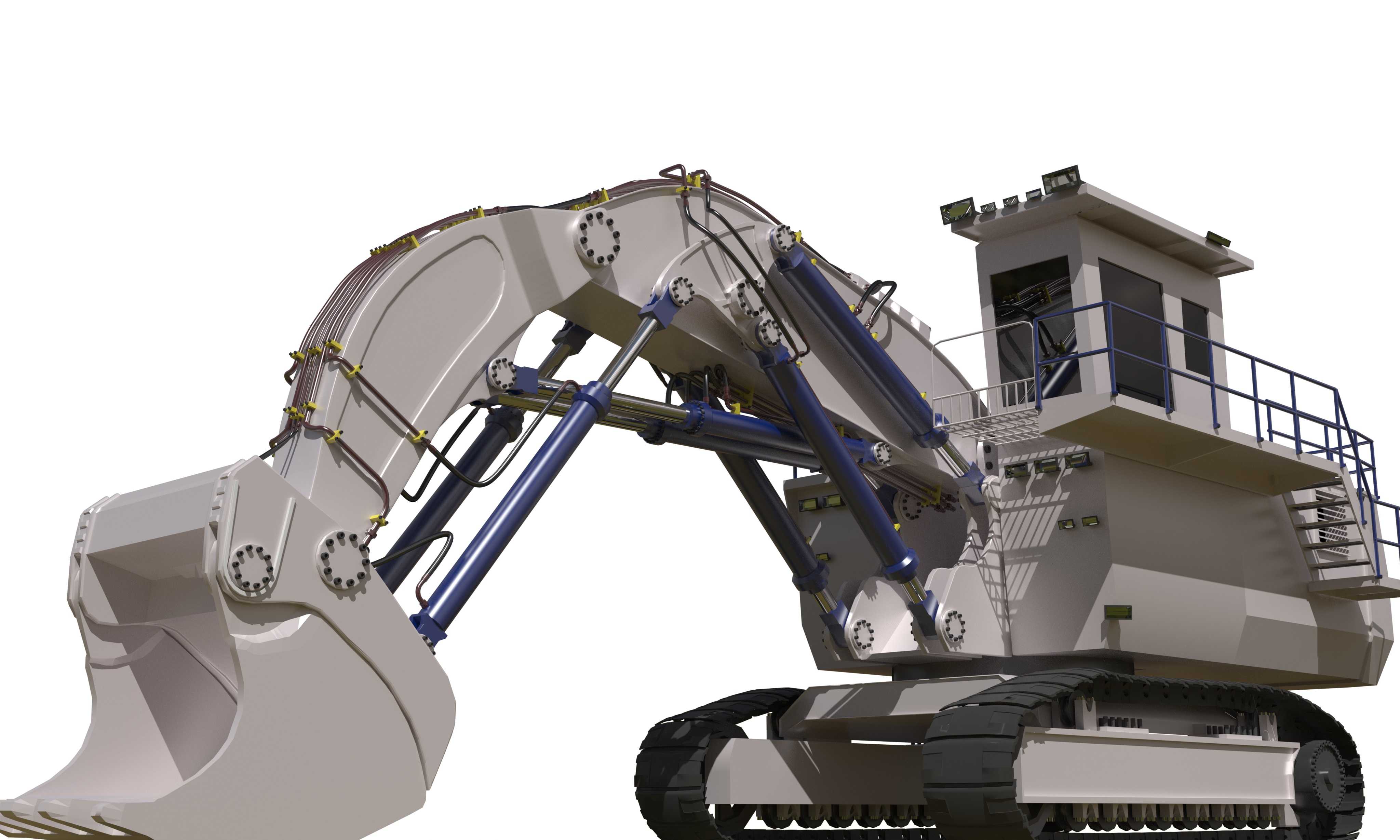

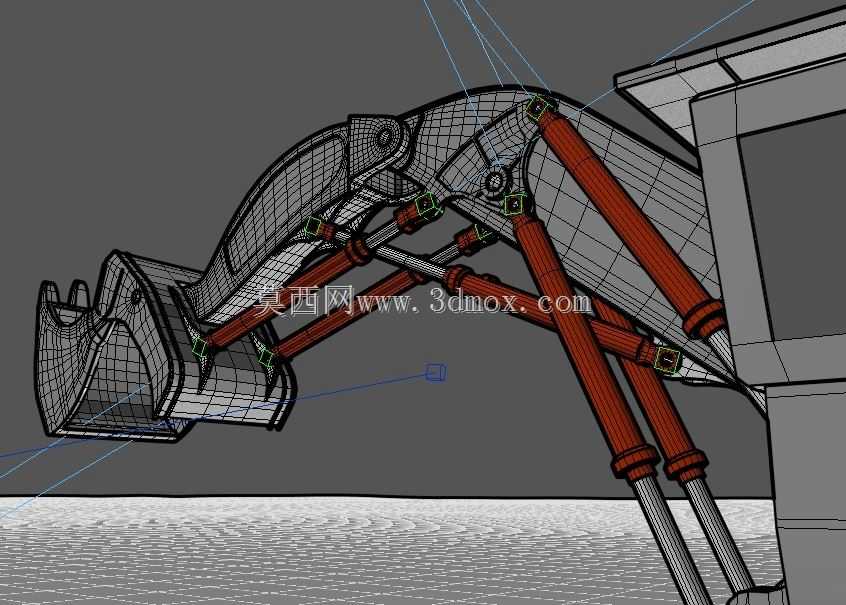

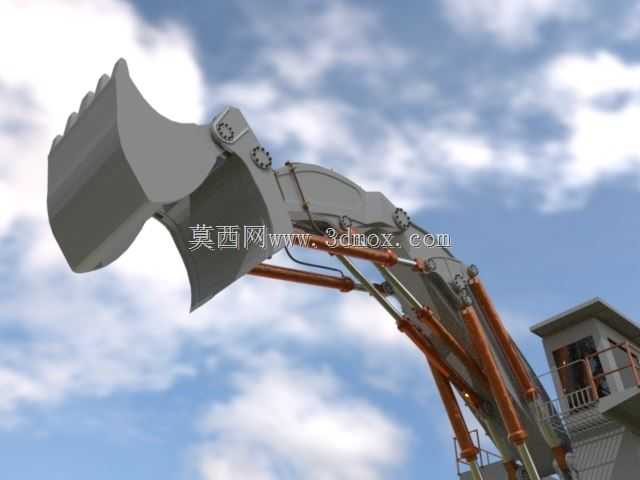

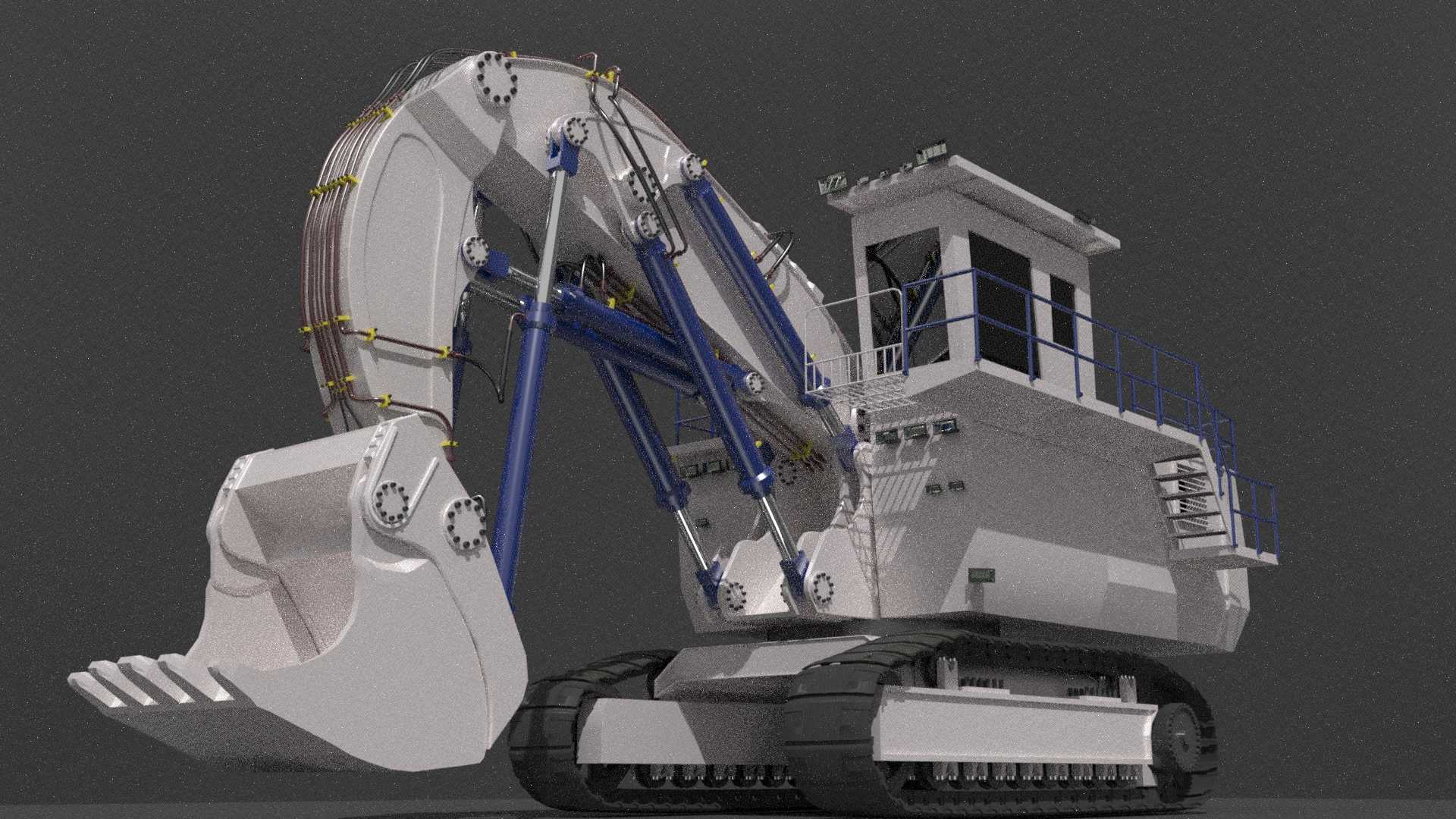

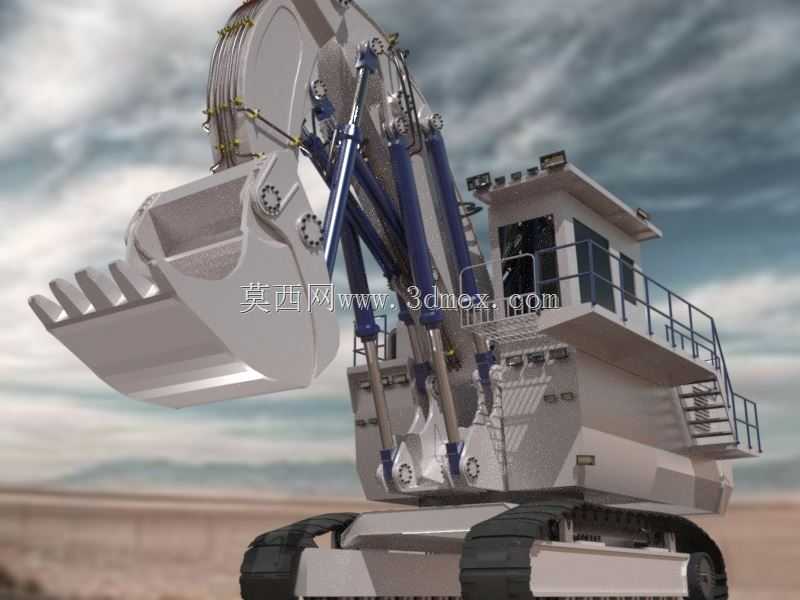

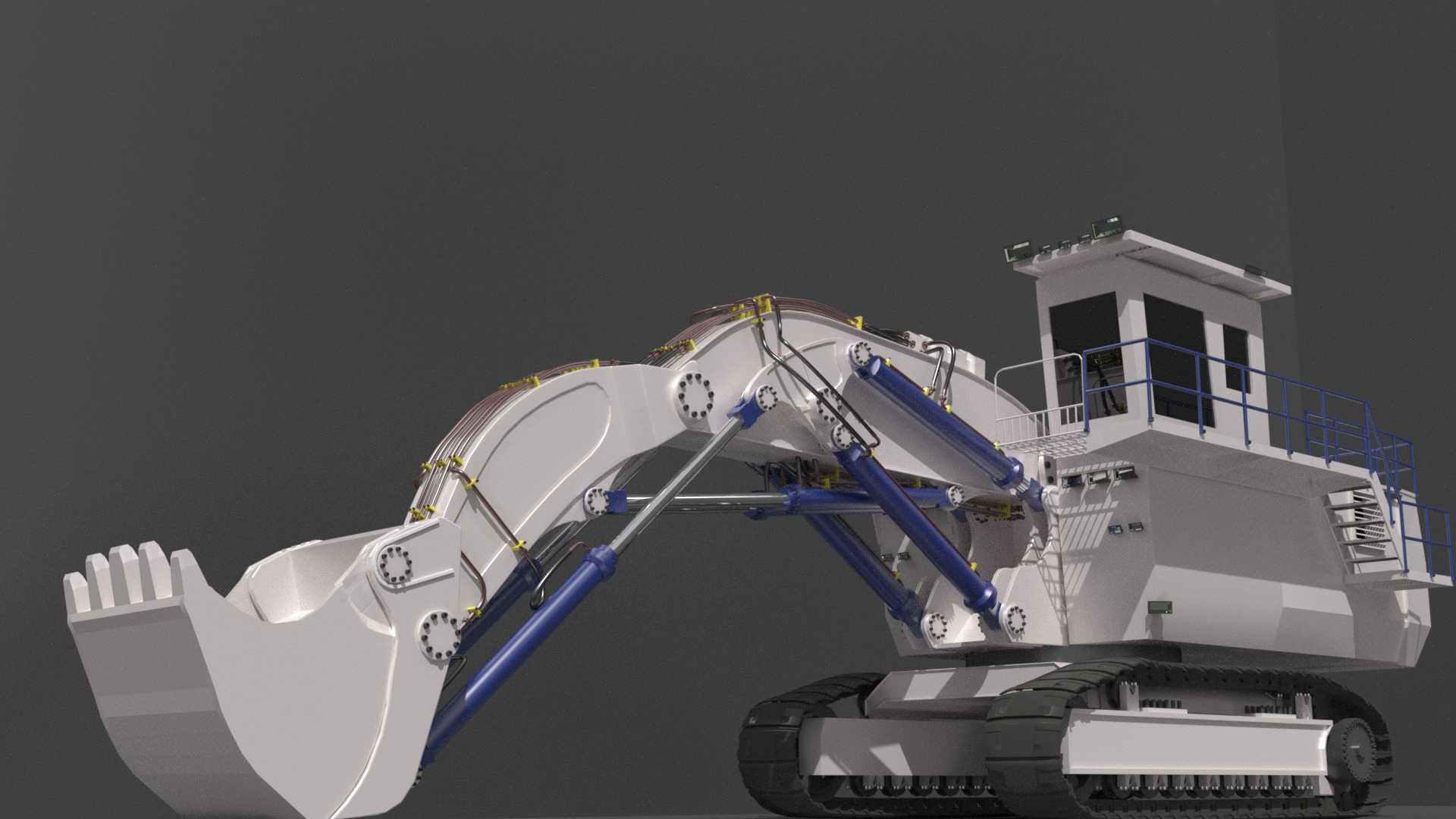

　　从画面可见，模型对工作装置附近的机械细节进行了较完整的表达：铰接点周围布置有大量高强度螺栓，耳板和铰座形成厚重的传力路径；液压油缸沿动臂和斗杆的运动方向布置，缸筒、活塞杆和端部铰点均保留明确安装关系；多根高压胶管和硬管沿结构表面敷设，并通过管夹、支架和过渡接头形成有序管束。这样的建模方式能够帮助设计人员检查管路在举升、挖掘、卸料等姿态下的弯曲半径、干涉风险和维修可达性，也便于在方案阶段评估软管随动长度与固定点间距。

　　矿用正铲挖掘机的工作装置通常采用前铲方式，铲斗在靠近工作面的位置向上推挖，适合采掘掌子面并将物料高位卸入运输车辆。动臂截面需要承受复杂的弯曲、扭转和冲击载荷，局部加强板、焊接箱体和销轴支承区域往往是结构校核重点。斗杆与铲斗连接处则要兼顾挖掘力传递和斗齿、斗唇等易损件更换，铰接轴线的同轴度、衬套润滑通道以及销轴拆装空间都会影响现场维护效率。模型中对这些区域的外形和连接关系进行还原，可用于装配验证、运动模拟、展示动画以及教学说明。

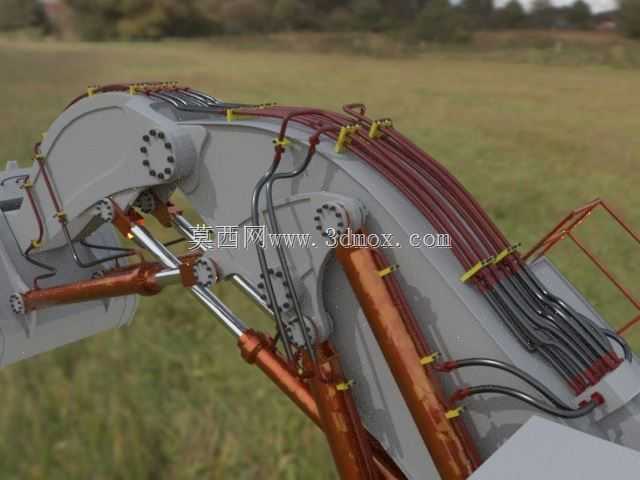

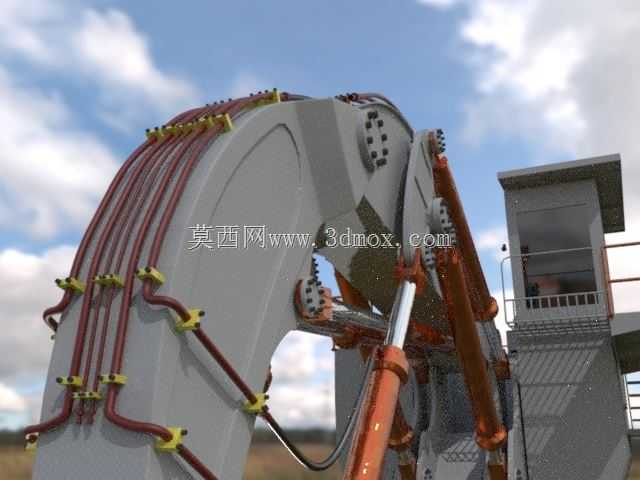

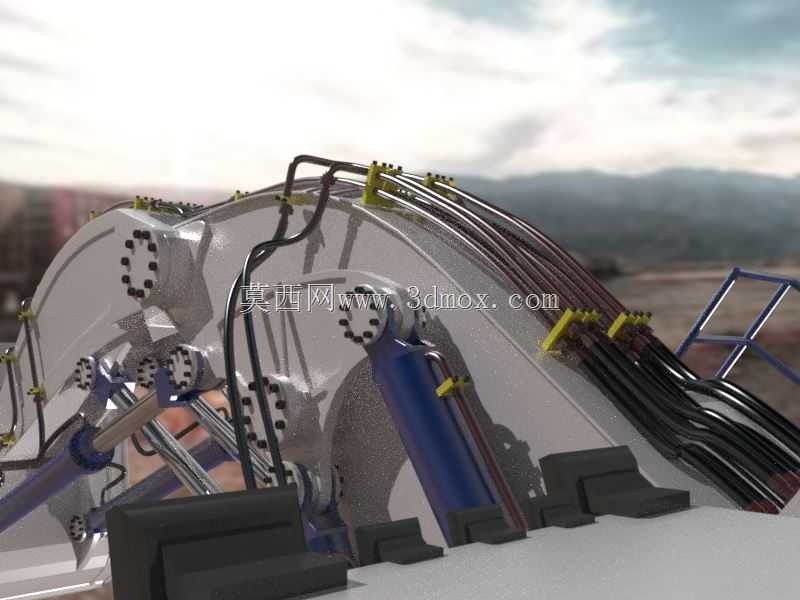

　　液压系统在整机中占据核心位置。大吨位挖掘设备依靠大流量高压油液驱动动臂、斗杆、铲斗和回转等动作，油缸推力和流量分配直接决定铲装力与循环时间。管路布置不能只满足静态连接，还要考虑工作装置反复折叠时胶管的拉伸、摆动和摩擦。实际设计中，软管与锐边、高温部件、运动构件之间需要保留安全间隙；长距离管路需设置中间固定点，避免压力脉动引起甩动；接头位置应兼顾密封可靠性和拆装工具操作空间。画面中多束管线沿动臂上侧集中排布，正体现了重型液压设备对管束走向、防护和维护通道的要求。

　　在安装边界方面，这类超大型挖掘机工作装置尺寸庞大，运输时往往需要分体到货，在矿山现场完成销轴、油缸、管路和润滑系统装配。三维模型可用于规划模块划分：动臂根部与回转平台的铰接位置必须保证同轴和支承强度；油缸两端铰点需与结构耳板精确对位；管路支架不能侵入斗杆收放区域；铲斗在最大挖掘高度、最大卸载高度和最低挖掘位置时，均不得与动臂、平台或输送车辆发生非预期接触。对于选型人员而言，观察工作装置的截面尺度、油缸规格和铰点布局，也能直观判断设备与矿山采装工艺、运输车辆斗容以及现场保养条件的匹配程度。

　　该结构的价值不只在外观展示，更在于把重型矿装设备中难以直接观察的内部装配逻辑、液压执行元件和管线随动关系集中呈现。通过模型可以进一步开展运动包络分析、铰点力估算、管路干涉检查和维护工序推演，为工程机械结构设计、矿山装备方案沟通以及复杂装配教学提供直观依据。
