轨道交通底架模块化支撑承载结构

　　这套支撑结构的核心使用场景，是轨道交通车辆底架下方的储能单元安装区域，用来在车体底架的安装边界内，固定排布多组方形储能模块，同时承担车辆运行全程的动载荷传递、模块限位与安装定位作用。从现场装配的实际需求出发，整个结构没有采用复杂的一体化焊接框架，而是选用多根平行布置的高强度纵向承载梁作为主受力骨架，梁体沿车体长度方向铺设，两端通过带红色防护端盖的快装锁止接头和车体底架的预设安装点位对接，不需要在现场进行大量配焊作业，既可以在整车总装线上快速完成梁体就位，也能在后期运维时单根拆解，不用整体拆卸全部储能模块。

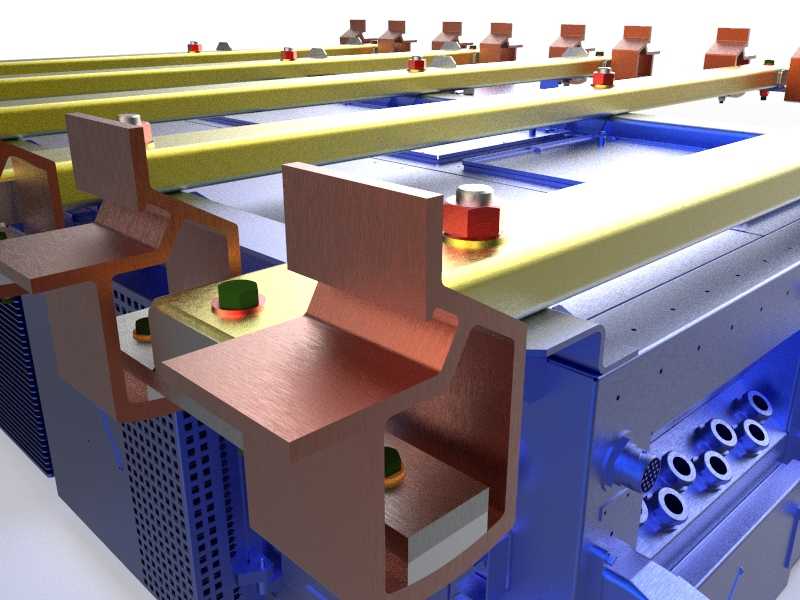

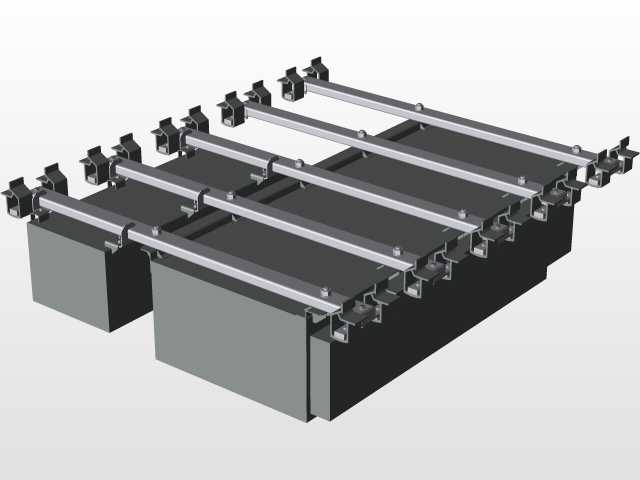

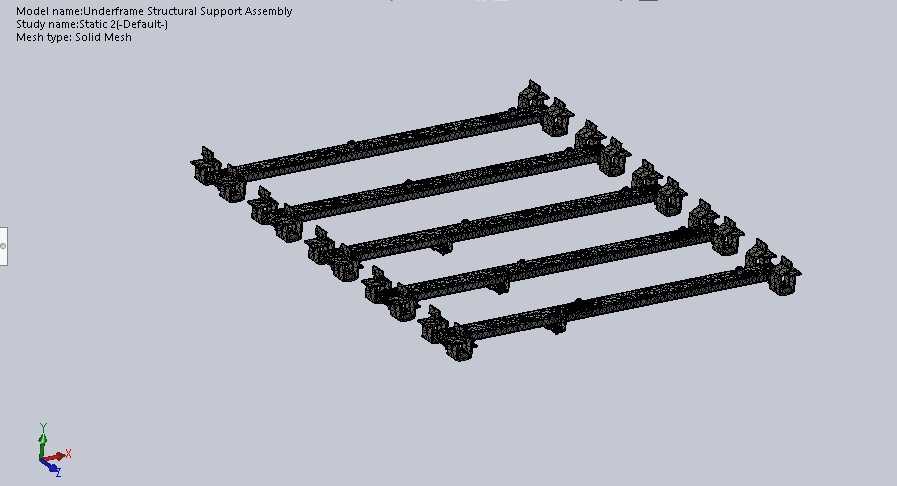

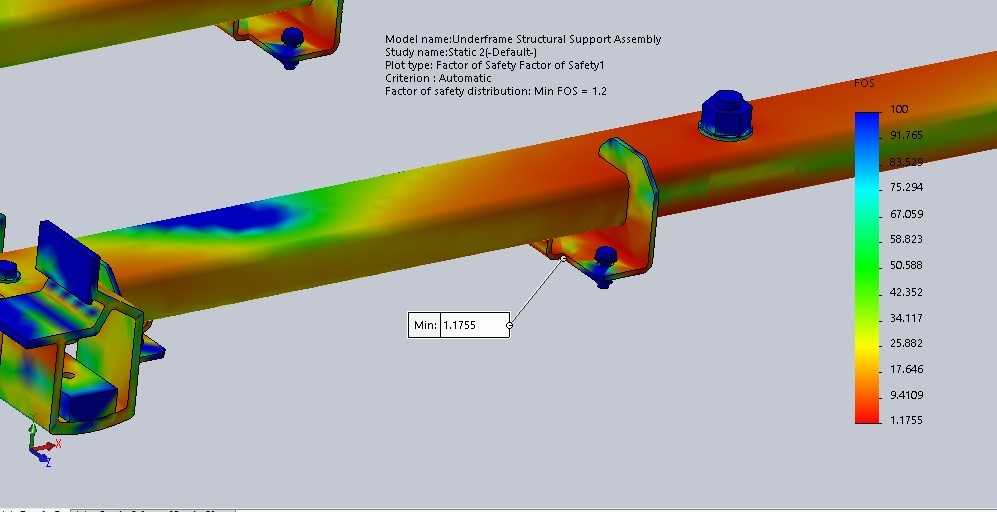

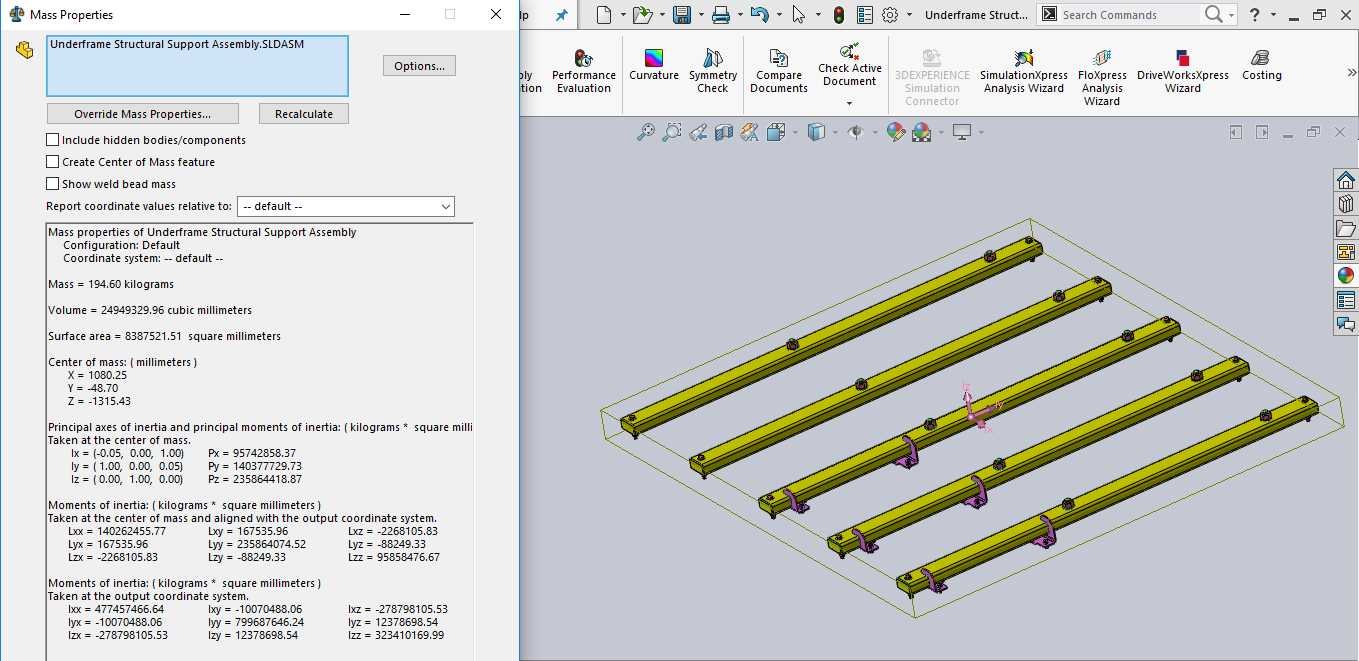

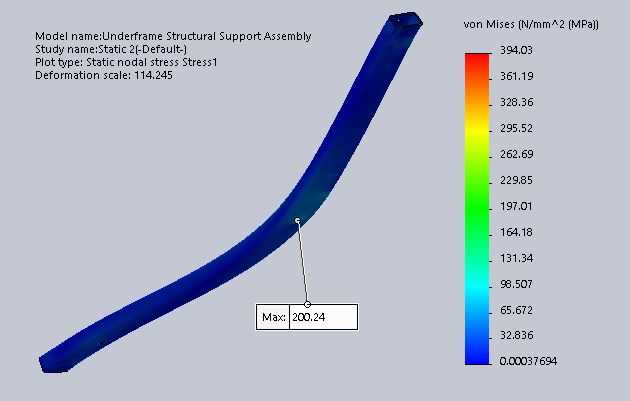

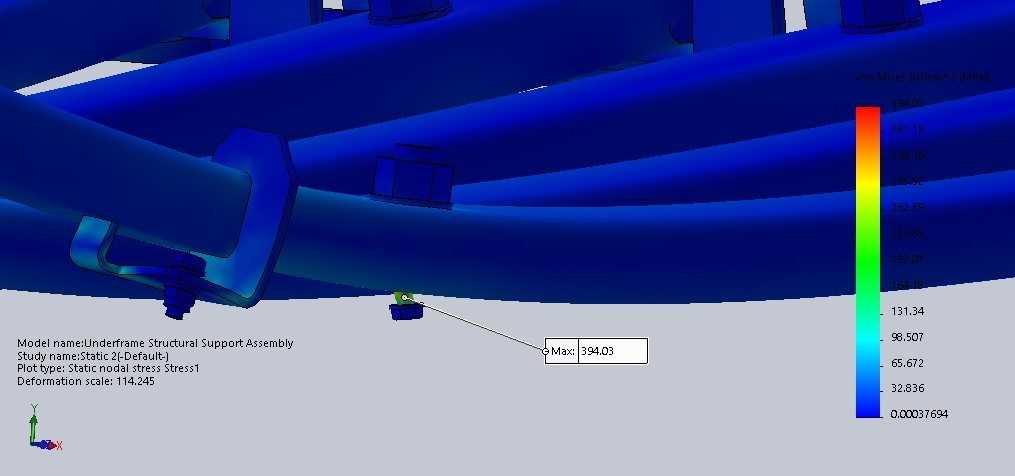

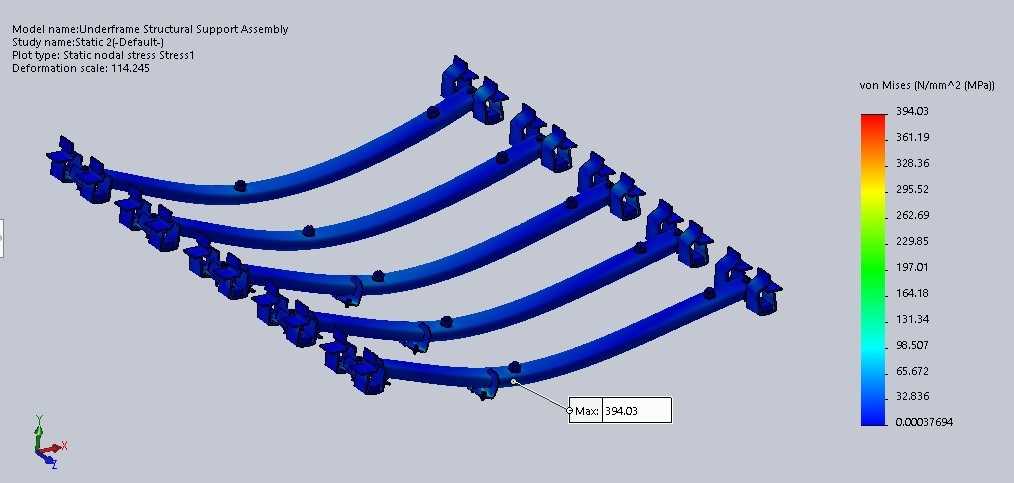

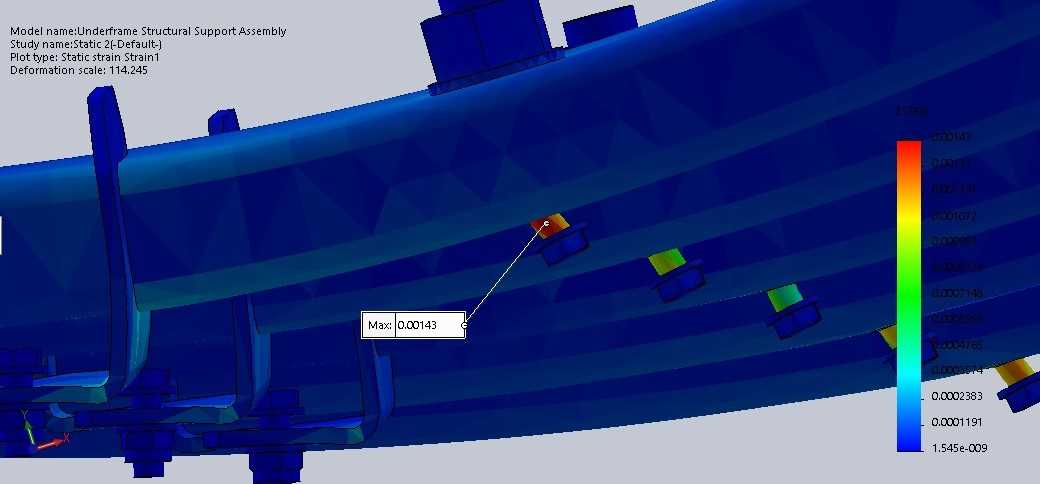

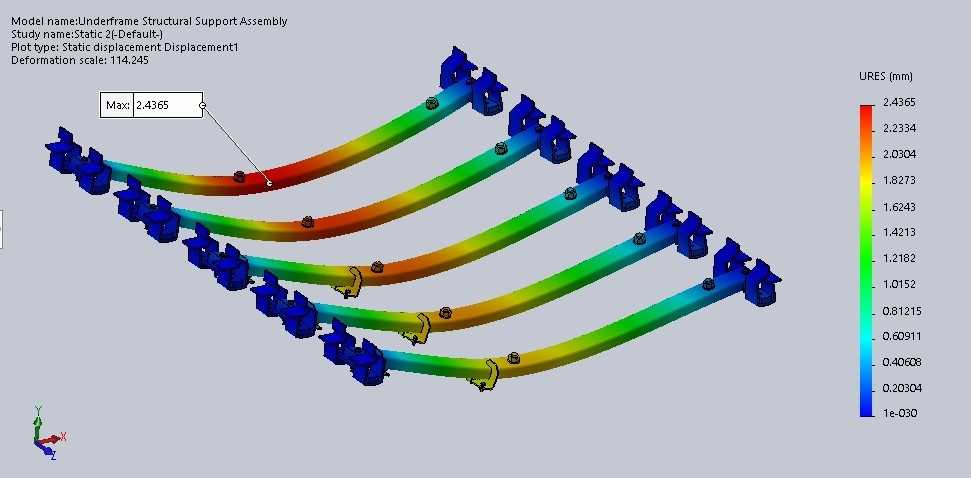

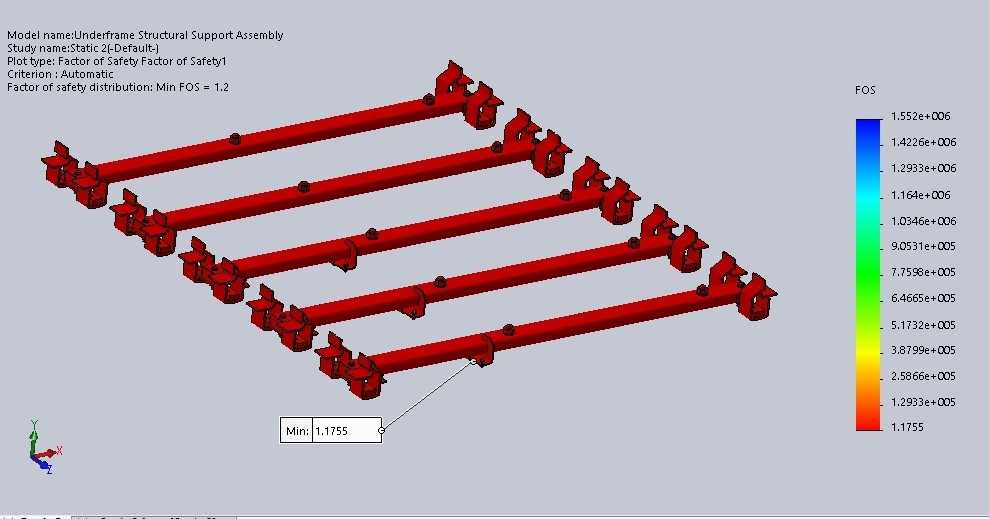

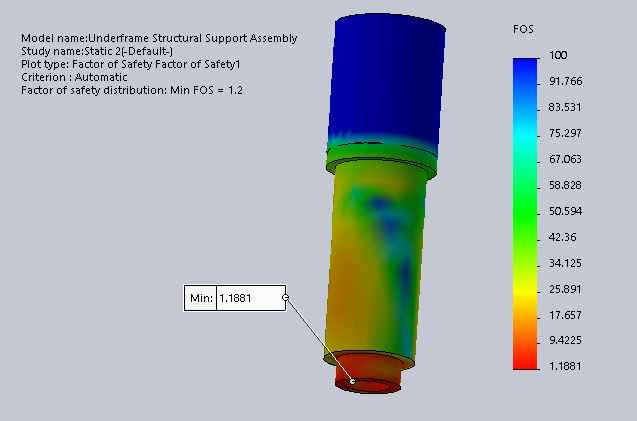

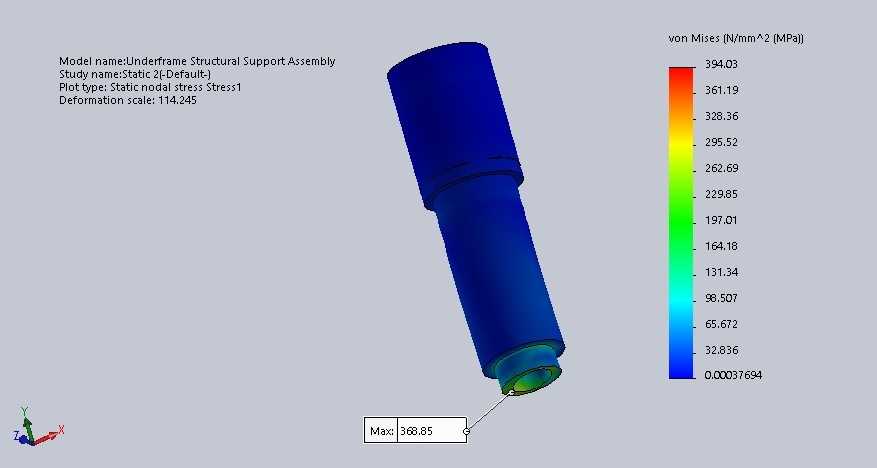

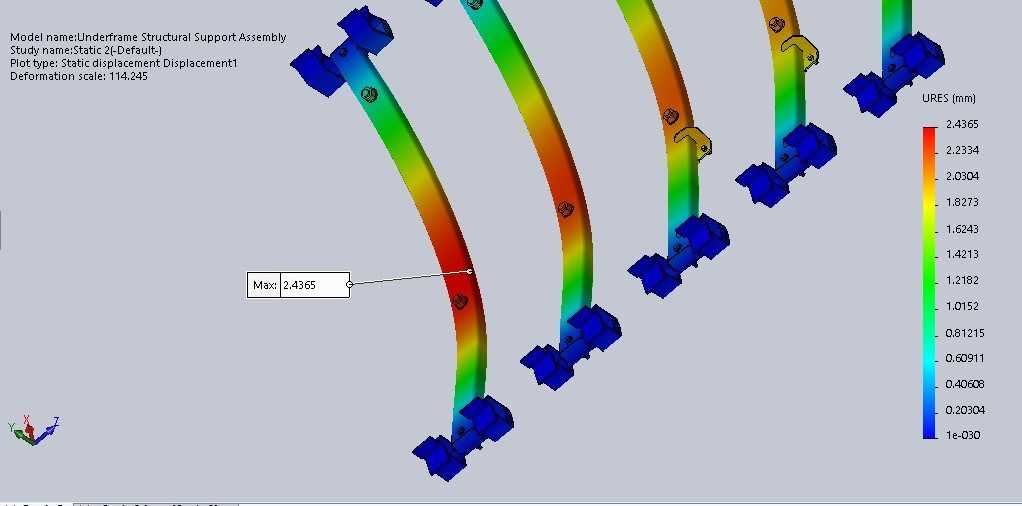

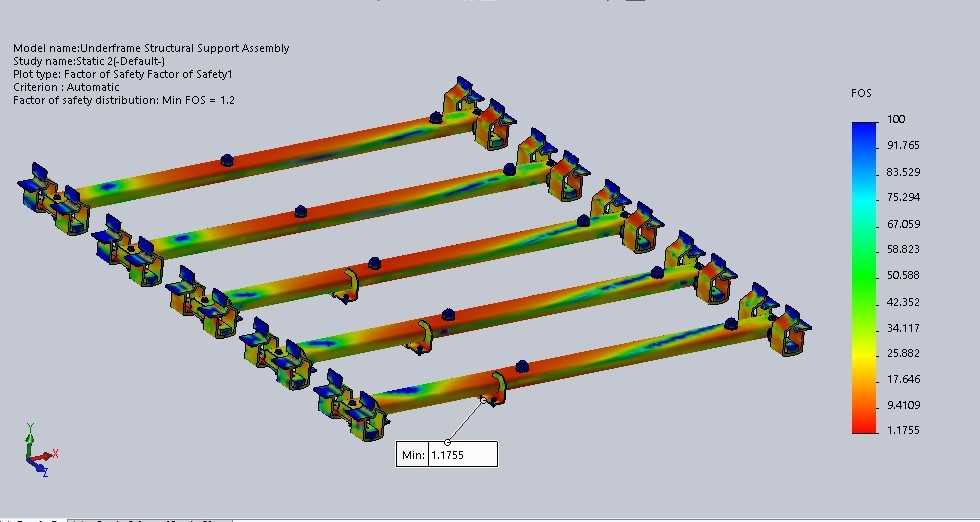

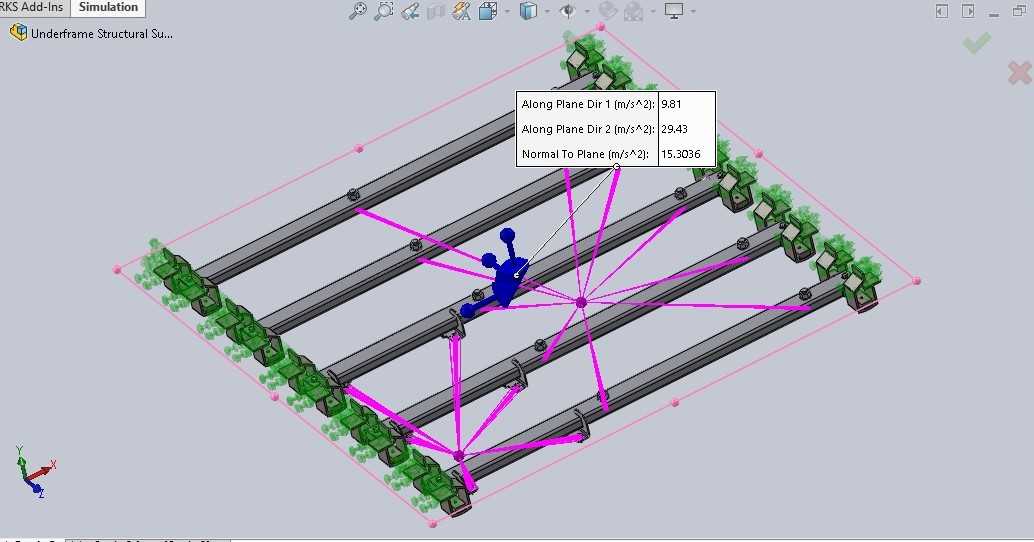

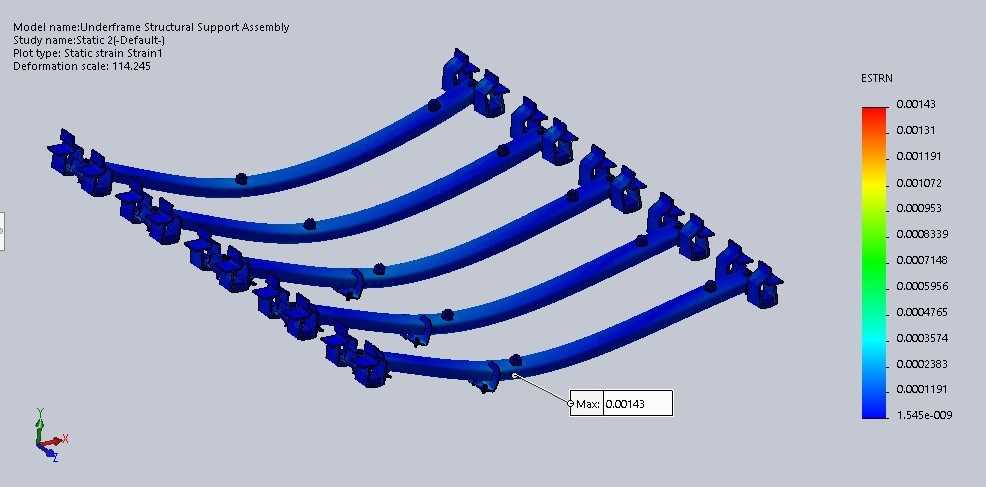

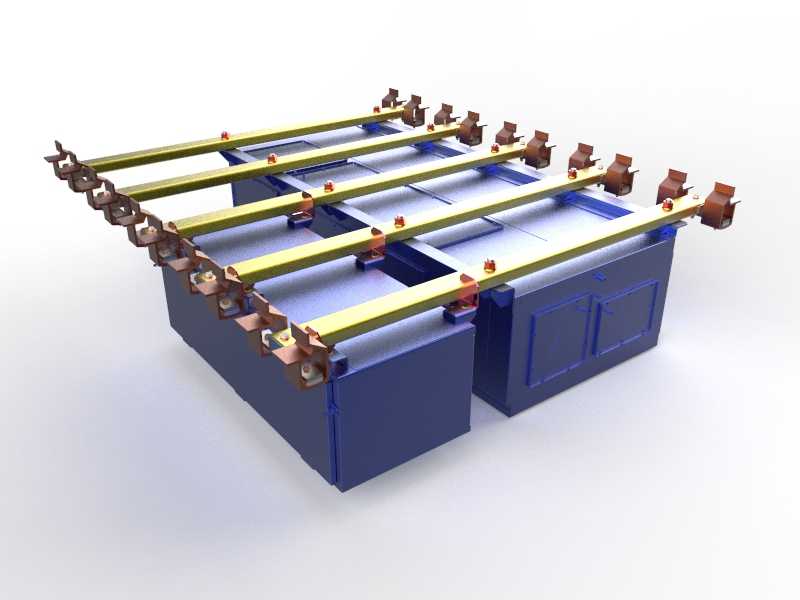

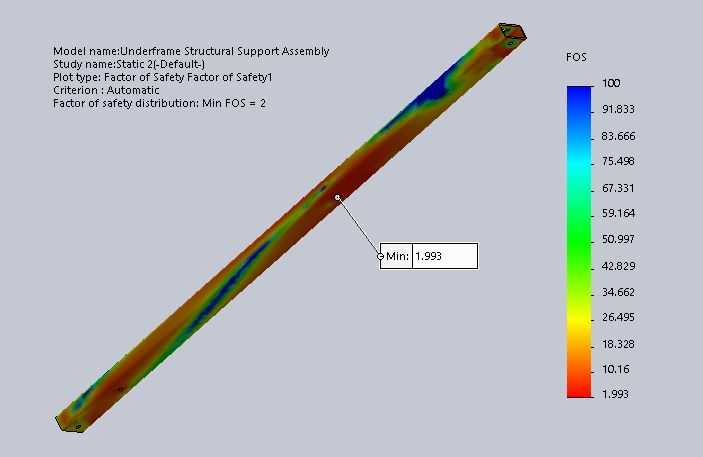

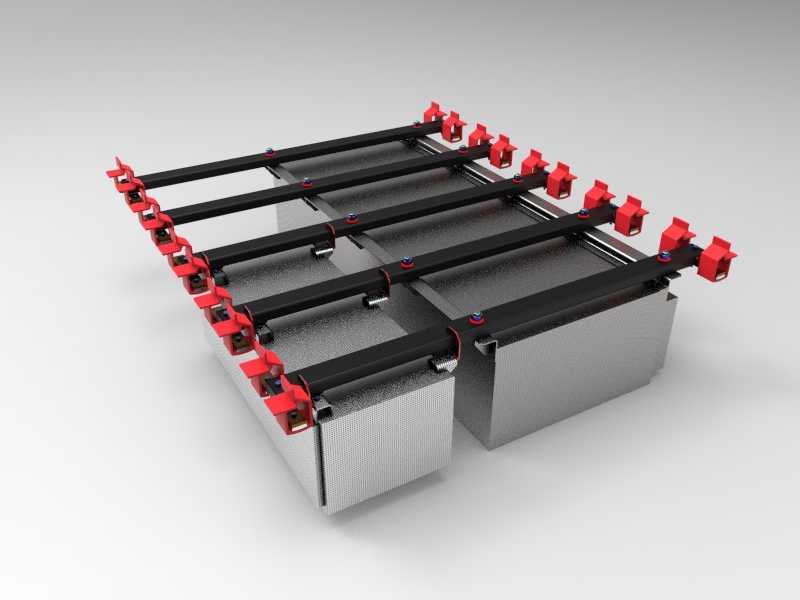

　　排布在承载梁下方的方形储能模块，相邻模块之间预留了均匀的通风间隙，模块顶面直接和承载梁的下安装面贴合，梁体上预设的压紧点位通过紧固件向下施压，把模块牢牢压在底架的支撑托板上，避免车辆经过轨道接缝、道岔时出现模块窜动。设计阶段特意按照轨道交通领域的EN12663冲击振动标准完成校核，所有受力节点都经过了多工况载荷验证：包括车辆启动制动时的纵向惯性力、过曲线时的横向侧向力、垂向方向的颠簸冲击，甚至极端工况下的碰撞载荷，梁体的截面选型、接头的锁止强度、紧固件的规格都对应不同工况的安全系数做了匹配，不会出现长期运行后梁体下挠、接头松脱的问题。

　　从安装边界来看，整个支撑结构的外轮廓完全贴合车体底架下方的预留安装空间，纵向梁的长度根据排布的模块数量做了适配，两端的锁止接头向外伸出的尺寸刚好对准车体底架上的预装C型槽点位，不需要额外在车体底板上打孔改造，适配现有车型的安装接口。横向方向上，多根平行梁的间距根据储能模块的宽度设置，每一根梁都跨接在下方相邻模块的顶面接缝处，单根梁可以同时为两侧的模块提供压紧力，最大化利用梁体的承载能力，减少零件总数量。

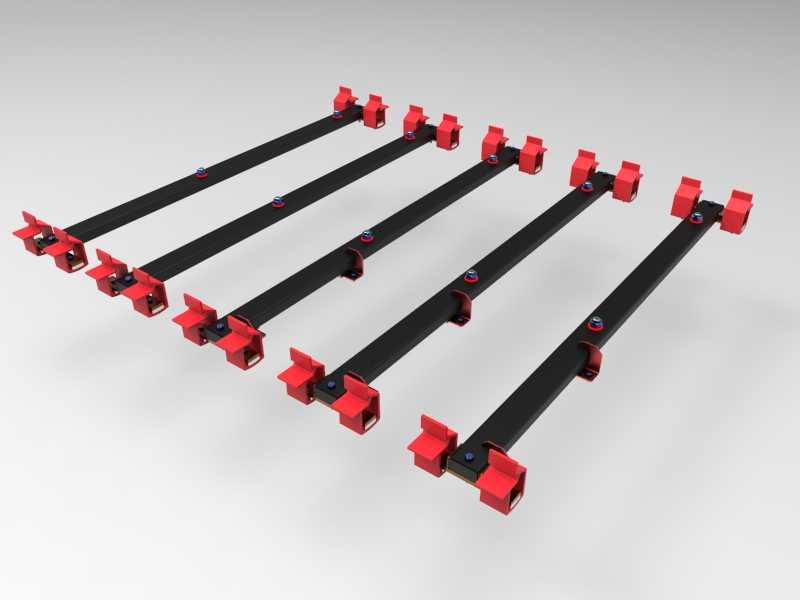

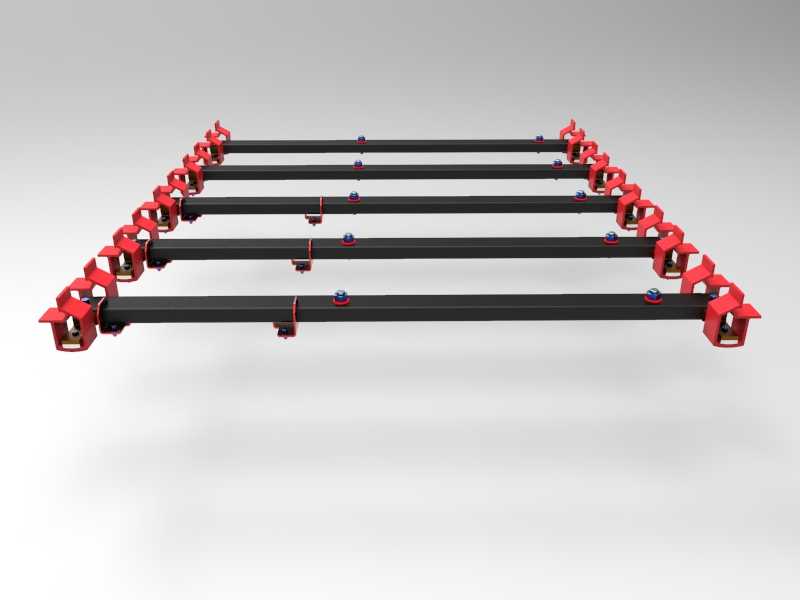

　　红色的端接锁止件除了醒目的标识作用，本身集成了快装卡扣结构，装配时只需要把梁体两端对准底架的安装座推入，卡扣就会自动锁止，后续打入防松销即可完成固定，拆解时拔出防松销就能解锁，相比传统的螺栓穿装固定，装配效率提升非常明显，也降低了工人在车底狭小空间内的作业强度。锁止件的红色绝缘材质还能在金属梁体和车体安装座之间形成绝缘隔离，避免不同电位的部件之间出现电化学腐蚀，也防止杂散电流通过支撑结构传导，影响车载电气系统的稳定性。

　　梁体本身采用挤压成型的高强度型材，截面为带中空腔体的矩形结构，在保证足够抗弯截面模量的同时控制自身重量，不会给车体增加过多的附加载荷。型材表面做了阳极氧化防腐处理，耐受车底区域的雨雪、灰尘、除冰盐等腐蚀环境，全生命周期内不需要额外做防腐维护。梁体上沿长度方向预设了通长的安装槽，压紧紧固件可以在槽内任意调整位置，适配不同尺寸规格的储能模块排布，就算后期车型升级更换了容量不同的模块，只需要调整紧固件的位置，不需要更换主承载梁，结构的通用性很强。

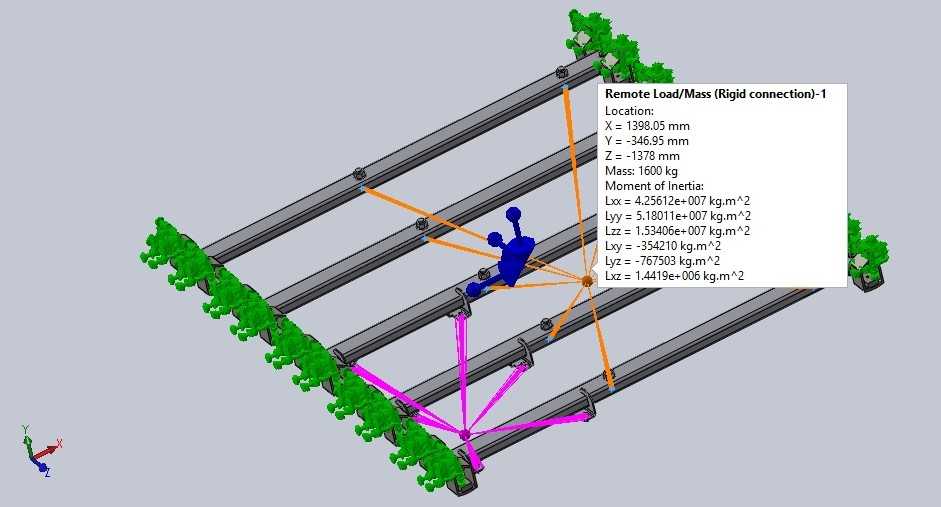

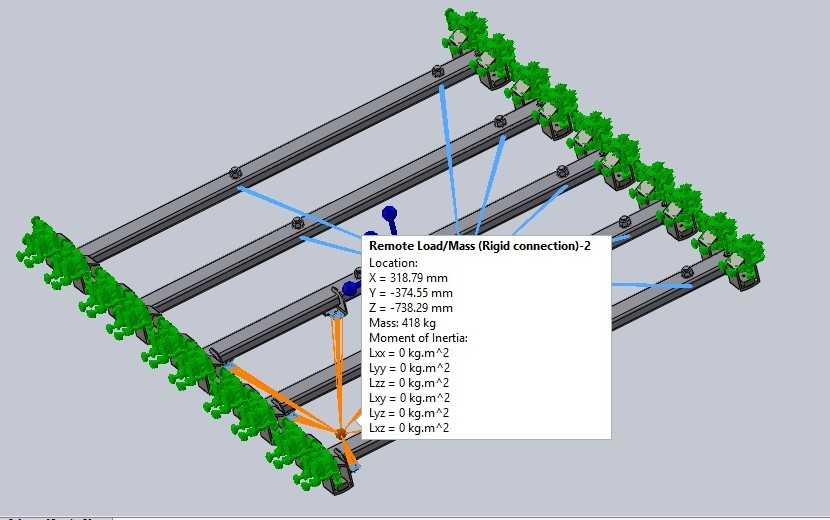

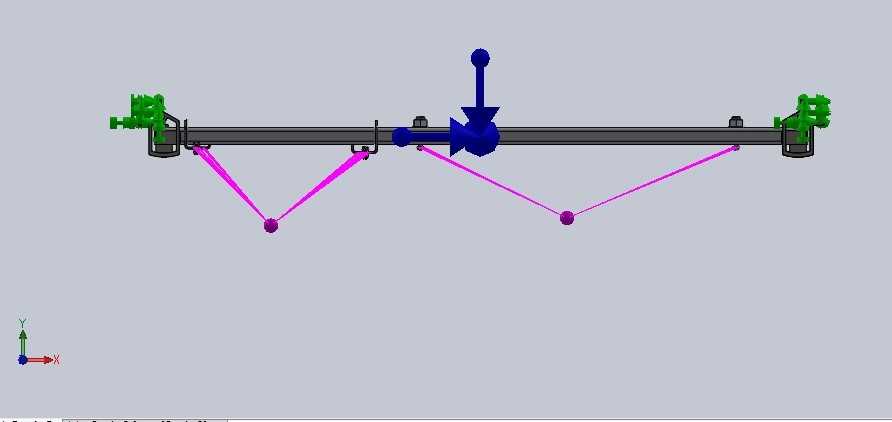

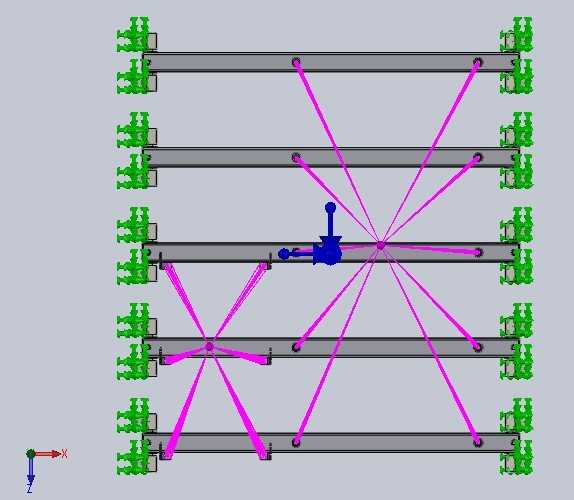

　　结构的受力路径设计非常清晰：储能模块的垂向重量通过顶面的压紧点传递到纵向承载梁，梁体再把载荷传递到两端的锁止接头，最终分散传递到车体底架的纵梁上，没有多余的受力冗余环节，每个零件都承担明确的功能，没有为了造型增加不必要的装饰结构。模块之间的空隙同时构成了自然通风风道，车辆运行时的迎面气流可以从模块之间的间隙穿过，带走储能模块工作时产生的热量，不需要额外加装复杂的强制风冷管路，靠结构本身的排布就实现了散热通风的效果。在运维阶段，当某一块储能模块需要检测更换时，只需要松开对应位置梁体上的压紧紧固件，不需要拆卸整根梁，就可以把模块从侧向抽出，更换完成后重新压紧即可，维护可达性非常好，完全满足轨道交通车辆段的日常检修作业要求。整个结构的所有零件都采用模块化通用设计，不同车型的底架支撑只需要调整梁体的截取长度，锁止件、压紧件、紧固件全部通用，大幅降低了备件的储备种类和成本。
