钢管桁架式赛车承载底盘框架结构

项目分类:汽车 发布时间:2022-07-14 ID:682095
  • 钢管桁架式赛车承载底盘框架结构

  这套空间管架结构面向小型竞速车辆、越野巴吉车与教学用方程式赛车的承载底盘开发场景,核心作用是把动力总成、悬架摆臂、转向机构、座椅约束系统、车身覆盖件以及安全防护结构全部整合到同一套焊接骨架上。不同于量产乘用车采用的冲压钣金承载式车身,这类圆管桁架底盘完全依靠杆件的轴向拉压来传递路面冲击与驱动载荷,在低整备质量前提下获得极高的扭转刚度,是非铺装路面赛车、大学生方程式赛车以及定制改装小车常用的结构形式。

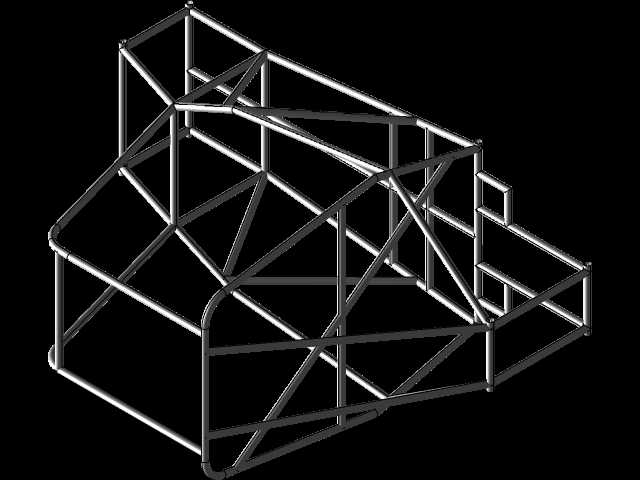

  从受力路径来看,底盘前部预留了动力舱与前悬架安装区域,前环、主环与侧边防撞梁共同围成乘员生存空间。主驾位置周边的斜撑并非随意布置,而是按照碰撞力流走向规划:正面撞击时载荷经前舱纵梁向两侧门槛管与斜撑分散,侧碰时侧向力通过门槛横梁、交叉斜撑传递到对侧车架,顶部翻滚载荷则由主防滚环、前环及其之间的斜向支撑承担。图中多处三角形桁架单元是设计重点,三角形构形能避免四边形框架在受载时出现剪切变形,使每根圆管主要承受拉压轴力,充分发挥管材截面惯性矩大、抗弯效率高的优势。

  建模过程中先依据轮胎包络、人机坐姿与总布置硬点确定骨架外轮廓,再逐层铺设主管与补强管。底盘下部沿纵向布置贯通主纵梁,作为承受悬架反力与车身弯矩的主干;乘员舱底部交叉斜撑用于提升整车扭转刚度,避免过弯时车架扭转变形导致四轮定位参数漂移。悬架安装点附近采用多管汇交的节点设计,把摆臂铰接点受到的多维冲击直接分散到相邻杆件,防止局部应力集中造成焊口撕裂。转向机、发动机悬置、安全带锚点等位置均预留了安装支座接口,这些点位在三维结构中需要反复校核杆件间距,保证后续装配时工具可达、螺栓可拧紧。

  外形与安装边界方面,车架整体呈前低后高的楔形轮廓,前部管梁收窄以给转向轮留出跳动和转向空间,中部乘员舱宽度围绕座椅与方向盘布置,后部框架延伸出动力与传动系统安装区。骨架外边界直接决定车身覆盖件的内表面,设计时需要在钢管外侧预留蒙皮固定余量,同时核对头盔与防滚环之间的安全间隙、踏板到前舱隔板的距离、座椅靠背到主环的支撑距离。悬架硬点的空间坐标必须与车架管位协调,避免摆臂、传动轴与管梁发生运动干涉。

  工程落地时,圆管相接多采用相贯线切口后焊接,三维模型中的节点相贯形态可直接用于指导切管与组对。主管通常承担主载荷路径,细管则用于局部补强和防滚支撑,管径与壁厚的搭配需要在刚度、重量和焊接工艺之间平衡。车架底部还需考虑油底壳、排气、线束与制动管路的走线空间,桁架内部的空腔同时成为管路和线束的天然通道。整体结构没有多余的封闭钣金,检修时可直接触及各个安装点,也便于在赛事维护中快速检查焊道裂纹与变形情况。

  在结构验证环节,可基于该骨架开展扭转刚度、弯曲刚度与碰撞工况的有限元分析,重点观察悬架支座、防滚环根部、主纵梁与门槛交接节点的应力分布。若某段杆件应力偏低,可合并或减细以减重;若节点处应力过高,则通过增加节点补片、调整斜撑角度或加大局部管径处理。这种以空间桁架为核心的底盘设计,把造型、总布置、碰撞安全和制造工艺统一在一套可见的骨架之中,对理解车辆承载系统的力流传递与改装设计具有很强的参考价值。
