轻量化管状赛车承载车架线框结构

　　该结构围绕小型竞速车辆的承载底盘展开，采用空间桁架式线框表达，所有杆件通过节点交汇形成连续传力路径，适用于课程赛车、小型原型车、越野试验车及低速特种运载平台的前期方案验证。车架前部预留动力总成、转向机构和悬架摆臂的安装区域，中部按照乘员乘坐姿态围合出侧向防护轮廓，后部则兼顾传动部件、减振支撑和尾部载荷传递。整体骨架并非简单堆砌杆件，而是依据碰撞受力、转弯侧倾、驱动扭矩反作用和路面冲击等工况布置，使管材在拉压方向承担主要载荷，减少不必要的弯曲受力。

　　从实际用途看，这类底盘框架承担整车的基础安装基准作用。车身覆盖件、座椅、安全带固定点、转向柱、踏板组、油箱或电池包、悬架硬点都需要在框架上找到可靠连接位置。模型中的节点分布体现了硬点优先的设计思路：先确定轮心、悬架铰接点、乘员位置和动力边界，再用直管将关键受力点连接起来，避免后期因外形包覆而牺牲结构刚度。前部较低的横向杆件可用于安装下控制臂和底部防护板，侧部斜向杆件在车门开口处形成补强，顶部杆件则为翻滚防护提供轮廓支撑。

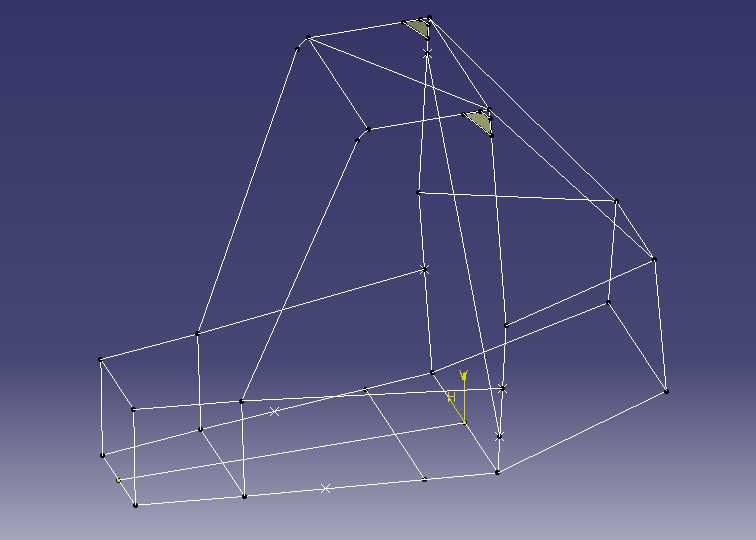

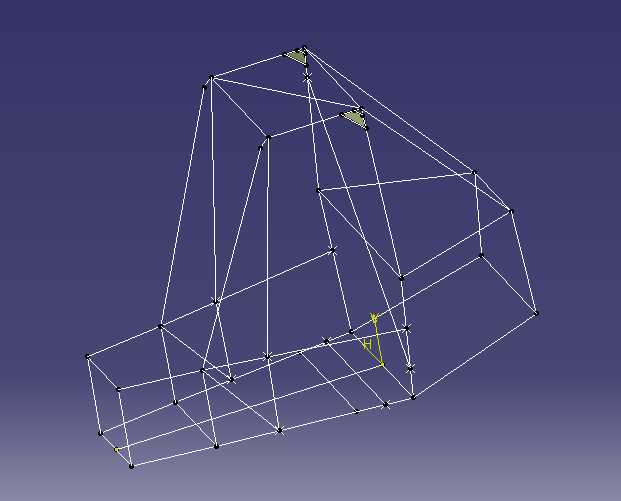

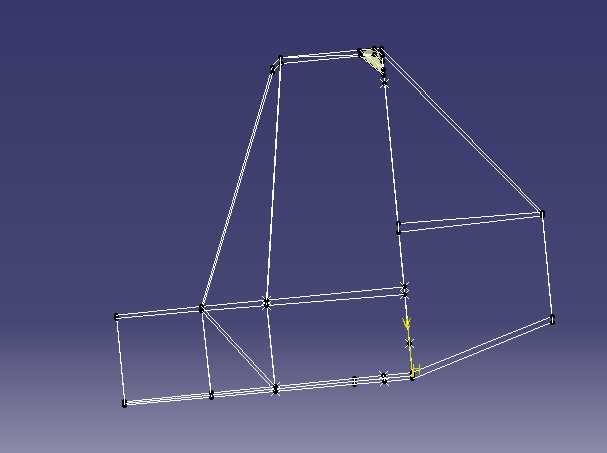

　　设计过程中，乘员舱边界被放在重要位置。框架内侧需要留出方向盘操作、腿部踩踏、座椅靠背和头盔安全间隙，外侧又要控制整车宽度，以便满足赛道通行或运输限制。图中上部向前收拢的线框对应车头与驾驶区上方的空间关系，后部交叉杆件用于增强扭转刚度，底部多层横向和纵向连线则模拟地板、横梁以及悬架载荷向整车扩散的路径。对于高速过弯工况，前后悬架传来的侧向力会通过节点进入侧梁和斜撑，再由交叉杆件分配到另一侧；对于制动工况，前轴载荷经前舱杆件向门槛和底部横梁传递；对于单侧车轮冲击，斜撑能够把局部峰值载荷分解为多根杆件的轴向力。

　　外形尺寸方面，该类框架通常按照小型单座或双座车辆的包络控制，总长需覆盖前悬、乘员舱和动力后舱，宽度受轮距、轮胎转向间隙和侧向防护限制，高度则由座椅底部、方向盘最高点、头盔余量和顶部防滚结构共同决定。建模时各杆端点并非随意取点，而是要与焊接夹具、管材切割角度和实际装配顺序相协调。相邻管材在节点处的相贯关系会影响焊接质量，若节点过于密集，会造成焊接热影响区重叠和施工空间不足；若跨度过大，则需要加大管径或增加补强板。

　　在安装边界上，前部结构需避让散热器、转向机和制动管路，底部横梁不能干扰悬架跳动和传动轴运动，侧围开口要保证人员进出，同时安全带锚点应落在能够直接传力的节点附近。后部框架若布置内燃机，需考虑发动机悬置位置、排气热源距离和维护拆装空间；若改为电动平台，则同一框架可调整为电池舱支撑与电机安装节点。线框模型阶段的价值在于快速检查这些硬点之间是否冲突，确认杆件走向是否为覆盖件、仪表板和踏板机构留出空间。

　　从制造角度看，空间管架适合采用圆管弯制、切割相贯口、夹具定位后焊接的方式完成。直管比例较高时，加工成本和尺寸控制难度更低；少量弯管可用于顶部轮廓和边角过渡。建模时需要同步关注管材中心线与实际外径的差异，中心线相交并不等于实体杆件在装配时完全无干涉，尤其在多管汇聚节点，必须核查管壁重叠、焊缝长度和扳手操作空间。底盘完成后还可在关键区段增加钢板吊耳、安装支座或局部衬套，以承接悬架、动力总成和车身附件。

　　该结构强调的是承载效率与改装灵活性的平衡。开放桁架便于观察内部布置，也利于后期调整硬点；对于结构设计人员，可在此基础上继续细化管材规格、接头形式、焊接坡口和钣金支座；对于整车选型人员，可据此判断轴距、轮距、乘员位置与主要部件的匹配关系；对于三维建模从业者，该模型提供了从硬点坐标到空间杆件、再到可制造车架的典型建模思路。
