乘用车白车身侧围车门内门框结构

　　该结构面向乘用车侧门区域的白车身开发，核心对象是车门内板与窗框一体化的门框承载件，主要用于整车试制阶段的门系统布置、密封面校核、玻璃升降空间确认以及侧围装配关系验证。门框在整车中并不单独承受外部冲击，却承担着车门总成的基础骨架作用：外板、内饰板、玻璃导槽、密封条、门锁、铰链加强板、限位器及防撞梁等部件，都需要围绕这一框架确定安装位置和搭接边界。

　　从外形上看，零件沿车门轮廓展开，上部形成较大的车窗开口，下部为内板承载区域。窗框上沿按照车顶侧梁和A柱、B柱的过渡关系进行弯曲，既需要保证玻璃升降轨迹，又要兼顾车门外观分缝和密封条压缩量。下部内板预留了多处异形孔、凹槽和台阶面，这些特征并非单纯减重，而是用于避让玻璃升降器、门锁机构、线束、防水膜和内饰卡扣。模型中可以看到沿门内板分布的多层加强筋与翻边结构，它们把较薄的钣金面分割成多个刚性区域，使局部在按压、密封反力和车窗升降载荷下不易产生明显变形。

　　设计思路上，门框首先要满足门系统的运动边界。车门绕铰链轴线开启时，门框外侧不能与侧围、翼子板或前后门发生干涉；车窗玻璃上升时，其前缘、后缘和上沿必须与导槽、呢槽及窗框密封面保持连续贴合。因此，窗框截面并非简单等宽，而是在转角、B柱侧和A柱侧根据玻璃曲率、密封条夹持量及焊接空间进行变化。上部窗框的弧形轮廓需要与车顶线条协调，下部内板则要为内饰板提供足够的安装面，同时在腰线位置保留防撞梁的连接空间。

　　安装边界方面，铰链侧通常需要更高的局部刚度，门框在该区域应通过加强板、多层翻边或凸台形成稳定承载区；锁体侧则需保证锁扣啮合位置与车门密封反力相匹配，避免关门后出现局部抖动。门窗框周边的翻边用于外板包边或焊接连接，翻边宽度、转角半径和过渡斜面都会直接影响冲压成形与后续装配。密封条安装面需要控制连续平整度，若截面突变过大，容易造成密封间隙不均，进而带来风噪、漏水或关门声品质下降。

　　在实际工程应用中，这类门框结构常用于车门总成数模校核、白车身焊接夹具设计、冲压工艺分析以及碰撞前的刚度检查。工程师会重点关注窗框开口的扭转刚度、内板局部凹陷、铰链安装点强度、门锁区域承载能力以及玻璃升降过程中的间隙。模型中斜向布置的加强构件对应车门内部的防撞或加强结构，其两端搭接位置应尽量落在刚性较高的区域，使侧向载荷能够向铰链侧、锁体侧和门内板骨架传递，而不是集中在薄弱钣金面上。

　　从制造角度看，门框属于典型的大型薄板冲压焊接件，外形轮廓大、开孔多、翻边复杂。设计时需要在轻量化和刚性之间取得平衡：大面积平面容易产生冲压回弹和装配变形，因此通过台阶、筋条、孔洞边界和局部翻边提升面刚性；但过深的拉延、过小的圆角或急剧截面变化又会导致开裂、起皱。窗框转角处尤其需要关注成形性，曲率变化应尽量连续，密封面与焊接面之间的过渡要保留模具加工和零件公差吸收空间。

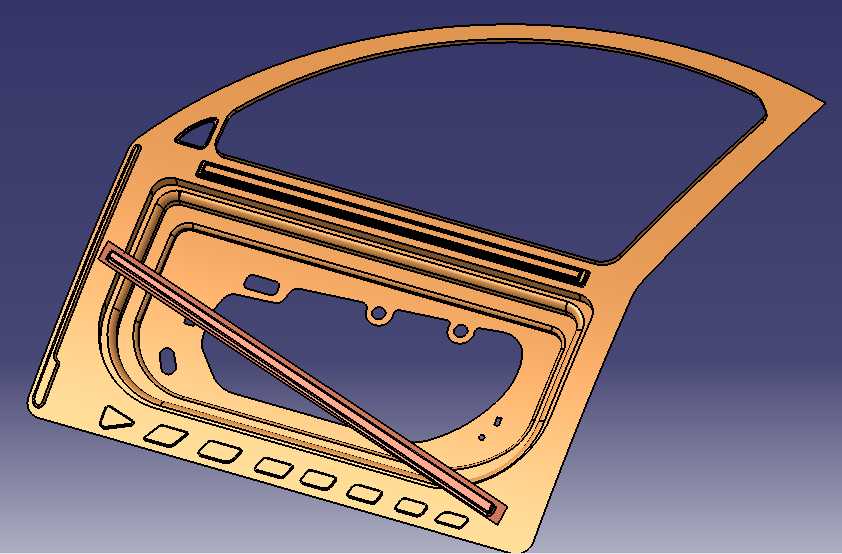

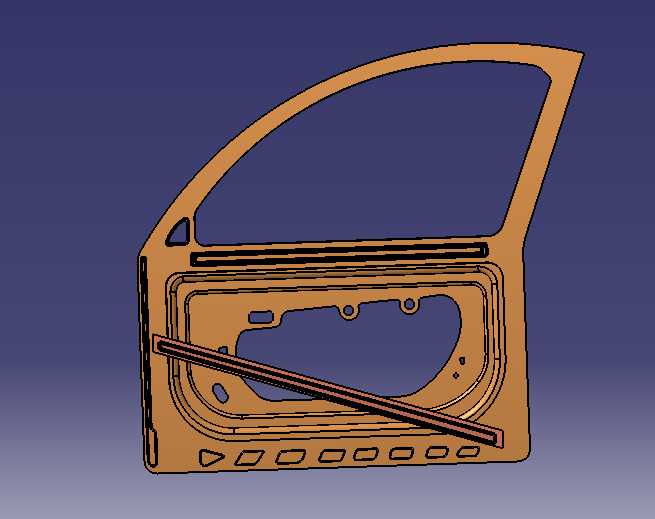

　　该三维结构完整呈现了车门门框的轮廓、开口、安装孔位、加强特征及内部梁件位置，可作为汽车门系统结构学习、白车身布置审查和钣金件逆向设计的参考对象。
