船用方位AZ70锚泊定位锚固装置

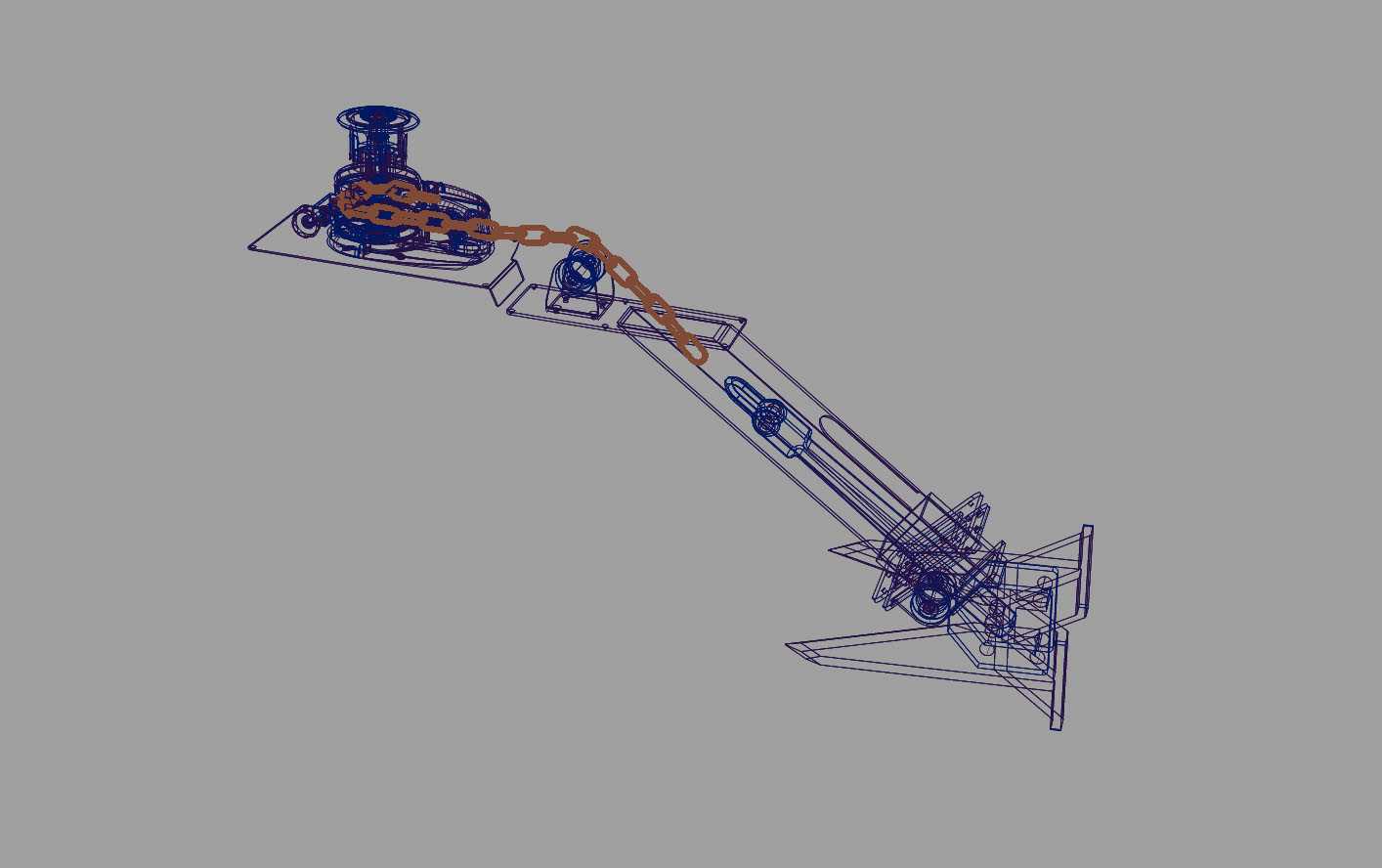

　　这套锚泊装置的三维结构围绕船舶在近岸、临时作业水域以及需要精确定位的工况展开，核心作用是把船体所受的风、流、浪载荷通过锚链、锚柄逐级传递到水底持力层，限制船体走锚位移。从结构拆解来看，装置前端为入土抓持的锚爪部分，中部是承力并可调整姿态的长锚柄与铰接回转结构，后端通过链条连接到船体甲板上的锚机与止链机构，整条传力路径在模型中以线框与实体混合方式表达，多边形曲面主要用于锚爪流畅的入土曲面和锚柄过渡段，规则骨架则用于销轴、链环、机座等受力明确的部位。

　　实际布锚时，锚先以一定角度触底，随着船体后退并收放链条，锚爪在水平拉力与底部反力作用下绕铰接点翻转，啮入泥面；抓持力能否充分发挥，很大程度取决于锚爪迎土角、锚柄长度以及链条悬垂形态的配合。模型中长锚柄的设计使拉力作用点远离锚爪回转中心，有利于在拖曳过程中稳定形成合适的攻角，避免锚体整体翻倒或沿底质滑移。链条段采用逐环相连的柔性约束，在工程分析中不能简单当作刚性杆处理，其悬链线张力随水深、出链长度和底质摩擦而变化，这也是甲板锚机选型和止链器承载校核时必须考虑的边界。

　　从安装边界看，甲板端需要预留锚机底座、链轮、导链口和锚链筒的空间，锚机输出轴中心线与链条走向应尽量保持平顺，避免链环在受拉时出现侧向弯折；锚收纳状态下，锚爪、锚柄与船体外壳或锚台之间还要确认收拢间隙，防止航行中晃动碰撞。模型把锚机、链条、锚柄和锚爪作为一套完整系统建模，便于检查锚链从卷筒放出、经导链器转向、再到水中锚体的连续路径，也能在总布置阶段核对锚穴尺寸、检修空间和人员操作通道。

　　结构设计上，铰接销轴是关键受力点，既要传递锚柄与锚爪之间的巨大拉力，又要保证翻转动作可靠，因此轴孔配合、润滑维护空间和防脱结构都需要在三维阶段提前表达。锚爪尖端与翼板采用利于切入底质的曲面形态，表面过渡不能出现明显突变，否则入土阻力增大且容易挂底；锚柄则以箱形或桁架式承力思路控制重量与刚度的平衡，过长的悬臂在收锚、悬挂和波浪冲击下会产生附加弯矩，连接法兰和加强筋的布置需对应这些工况。

　　在不同底质中，同一锚型的抓持效率差异明显：软泥中需要更大的爪面面积和稳定入土姿态，砂质底则更关注爪尖耐磨性与抗拔翻转能力。选型时不能只看锚体自重，还要结合船舶排水量、作业海况、定位精度要求和锚机容链量综合判断。该模型可用于舾装布置校核、锚泊系统运动干涉检查、铰接机构原理展示以及维护拆装流程梳理；对结构设计人员而言，重点是把链条柔性传力、锚爪入土姿态、甲板设备安装空间和极限载荷下的连接强度放在同一套三维场景里核对，从而减少后期现场布锚时出现卡链、锚爪不能正常翻转或收纳间隙不足等问题。
