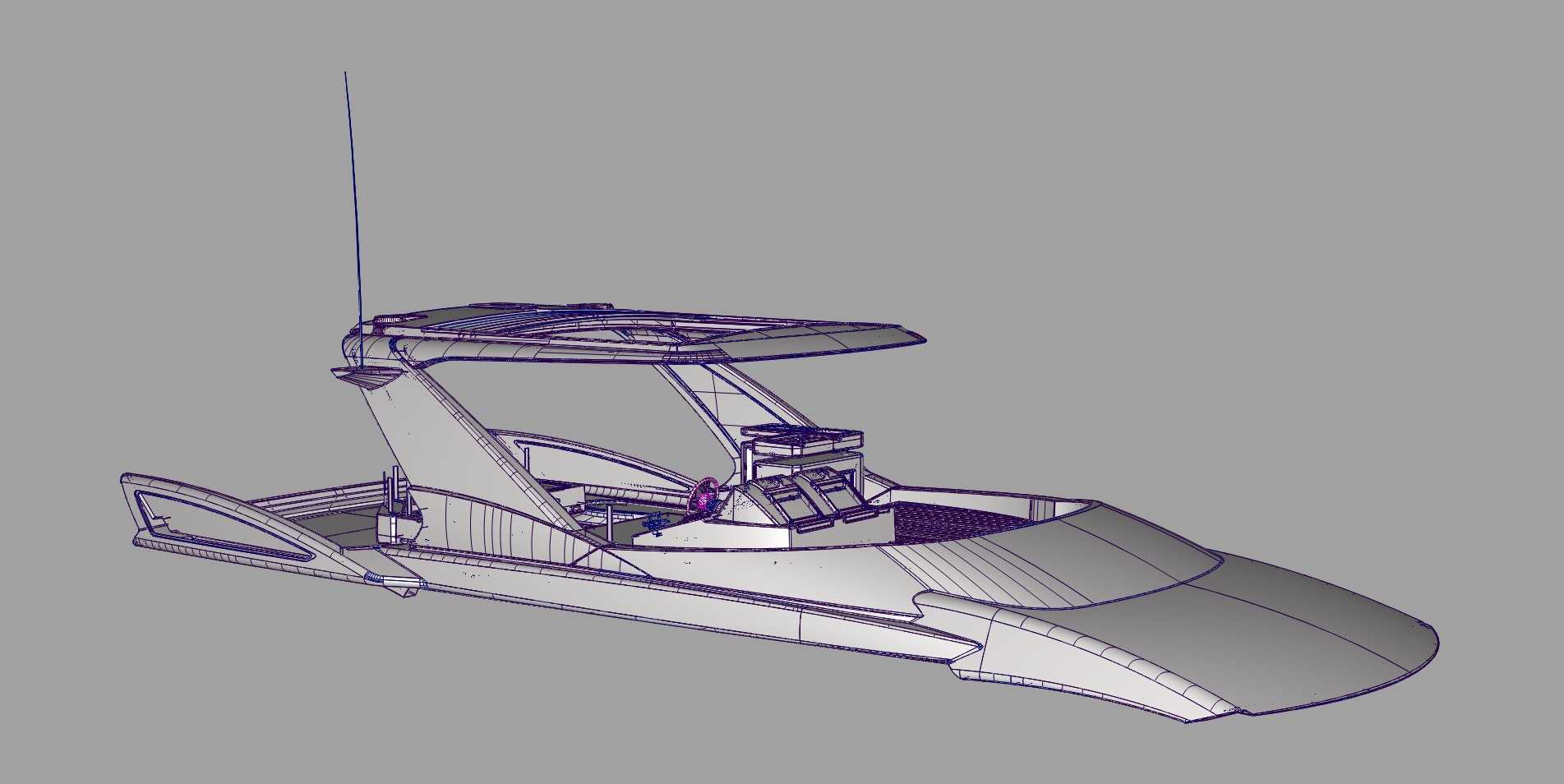

飞桥豪华游艇曲面结构三维数模

　　该数模围绕大型休闲游艇的飞桥甲板布局展开，重点还原主船体、上层驾驶区、开放飞桥平台、舷侧通道、挡风结构、座椅基座、栏杆边界及天线安装位置之间的空间关系。建模时没有把船体当作单纯外观件处理，而是从停泊、靠泊、巡航和甲板作业等实际使用场景出发，检查人员动线、设备占位和结构高度之间是否存在干涉。船体前部采用较宽的艏部线型，能够在破浪时提供足够储备浮力，同时把前甲板面积留给锚泊操作和日光休憩区；中部座舱通过抬高的飞桥形成双层活动空间，下层适合会客与驾驶观察，上层则提供更高视野，便于港内操纵、远海瞭望和航线确认。

　　曲面构建是这类船舶数模的核心。船壳外板从船底向舷侧连续过渡，折角线不宜生硬，否则会在后续渲染、模具分型或外板加工中产生曲率突变。模型中可以看到舷侧大面、船艉开放区和飞桥顶盖之间的衔接关系，设计时需要同时控制水线附近的流畅性与上层建筑的视觉比例。船艉区域预留了靠近水面的登乘和戏水空间，舷边开口与甲板高差应结合护舷、扶手和踏步位置综合判断，避免人员从座舱转向艉板时出现狭窄瓶颈。

　　从布置思路看，驾驶位被放置在上层建筑中视线较好的位置，前方挡风面形成倾斜轮廓，可减少高速迎风阻力并改善雨雾天气下的视野。控制台区域保留仪表、舵轮和座椅的相对位置，周边通道需要满足站立操作、侧方观察和紧急换位的需求。飞桥顶部并非单纯装饰件，它承担遮阳、安装导航灯具、布置天线和承载上部载荷的作用，因此支撑柱与甲板连接处应保持足够的根部面积，数模中支撑构件的倾斜角度也反映了受力传递和造型收束的双重考虑。

　　尺寸边界方面，这类游艇在三维环境中需要重点核对总长、型宽、上层建筑高度和吃水相关轮廓。船体长度方向决定泊位占用，宽度影响码头系泊和舱内布置，飞桥最高点则关系到桥下通航、岸上仓储和运输限高。模型外轮廓应保留护舷、天线、栏杆等突出件的边界，不能只统计主体船壳；靠泊时，舷侧最外凸位置决定碰垫布置，船艉板下方与水面的距离影响尾梯、戏水平台和推进区域的安全间隙。

　　在结构设计协同中，该数模可用于检查甲板开口、座椅基座、挡风玻璃、支撑柱和船壳线型的一致性。船体外壳若转入详细设计，需要进一步区分外板、甲板、舱壁、加强筋和舾装件；若用于展示或方案评审，则可直接利用连续曲面进行光影分析，观察高光在舷侧是否顺直、飞桥顶盖是否压重、前后视觉重心是否平衡。船体内部虽未在外观数模中完全展开，但座舱地板、台阶和通道宽度已经为后续舱室划分提供了约束。

　　实际应用上，该方案可服务于游艇概念展示、码头布置校核、外观曲面评审、舾装位置协调和教学演示。工程人员在调用此类模型时，应先确认坐标系与船长方向，再以船舯、设计水线和甲板面为基准检查各部件高度；对天线、栏杆、挡风框等细长件，要关注根部固定面而非仅看空间线条；对飞桥支撑和座椅基座，则应结合人体活动范围与甲板下方结构预留进行复核。整体数模把船舶造型、功能分区和安装边界放在同一空间中表达，能够帮助设计者在投入详图前发现比例、动线和外板衔接上的问题。
