AZ70豪华飞桥游艇线框三维结构

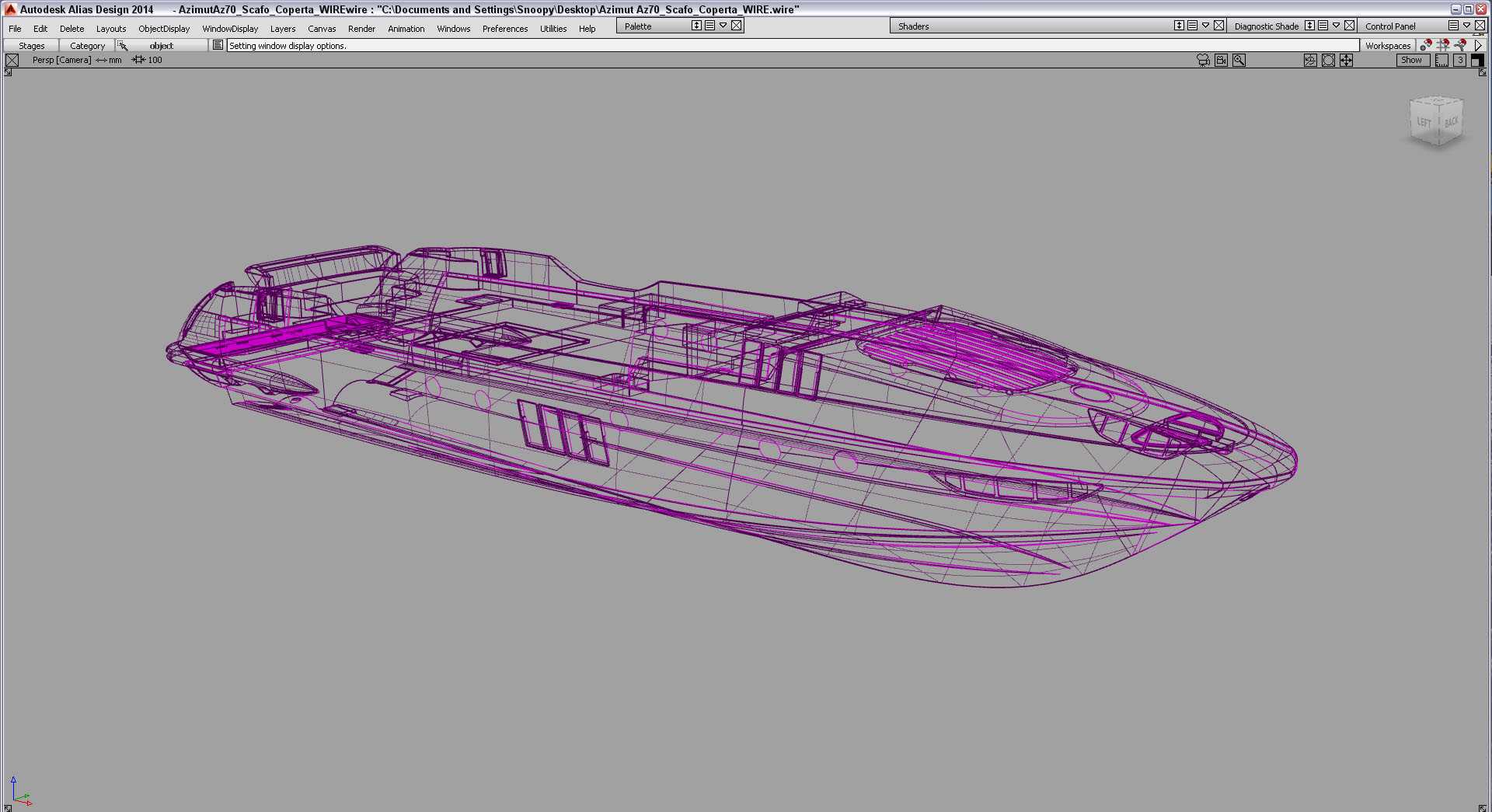

　　该三维作品呈现的是一艘中型豪华动力游艇的完整空间结构，建模重点落在船体曲面、甲板分层、舱室开口、舷窗轮廓、飞桥区域以及上层建筑之间的衔接关系上。线框表达能够直接暴露各控制截面的走向，使设计人员在查看时不只关注外观，还能顺着骨架线理解船型从艏部到艉部的线型变化。艏部采用较明显的前倾和收窄造型，有利于在航行时破开波浪，降低高速状态下的阻力冲击；中部船宽逐步展开，为客舱、走道和设备布置提供稳定基础；艉部区域保留较宽的平台空间，可用于登乘、靠泊、水上活动以及尾板相关附件安装。

　　从实际用途看，这类游艇主要面向近岸休闲、商务接待、短途巡航和港口内交通场景。船体内部需要兼顾乘客活动、驾驶控制、休息储物和动力系统安装，因此外形设计不能只追求流线感，还要为内部净高、通道宽度、座椅排布和检修口预留条件。模型中可以看到主甲板以上的多层轮廓，前挡风区域形成连续的驾驶视野边界，侧窗沿船体长度方向延伸，既增强舱内采光，也帮助识别上层建筑与主船体的分模关系。飞桥区域的轮廓提示其可承担第二驾驶位、休闲座椅或导航设备布置功能，在概念阶段就需要考虑支撑结构、遮阳范围、人员上下路径以及与下层舱室的重心匹配。

　　设计思路上，游艇曲面需要同时满足水动力、制造工艺和人机空间三类约束。船底线型从舭部到龙骨方向应保持连续过渡，避免曲率突变造成航行阻力增加或板材成型困难；舷侧曲面向上延展后与甲板边线相接，接缝位置需要在详细设计中进一步明确护舷、舷墙和排水路径。客舱窗洞并非单纯装饰，其边界会影响玻璃钢或复合板材的局部加强，开口角部通常需要圆滑过渡，以减少应力集中。前甲板舱盖、系泊件、栏杆基座和舷侧附件虽然在该线框模型中以简化轮廓体现，但在工程深化时都需依据甲板厚度、骨材位置和人员操作半径进行校核。

　　外形尺寸与安装边界方面，中型游艇在码头停靠、拖车转运、船坞上架和舱内设备吊装时都受到空间限制。船宽决定泊位占用和横向稳定性，船长影响转弯半径、靠泊方式以及尾轴推进系统的布置长度；上层建筑高度则关系到桥梁净空、车库存放和运输限界。模型在三维环境中可用于检查驾驶台视线是否被前挡风立柱遮挡，飞桥扶梯是否与舱门干涉，艉平台与水面高度是否适合登乘，舷窗开口是否与内部家具或加强筋冲突。对于结构设计人员而言，线框模型还能辅助划分船体分段、拟定模具分型线，并在外壳确定后反向布置肋骨、纵桁、隔板和设备基座。

　　在推进与系统集成层面，游艇尾部需要为发动机、传动轴、螺旋桨、舵系或 stern drive 装置留下安装通道，船体下部线型必须与这些设备的维护空间协同。燃油箱、清水箱、污水箱和电池组通常布置在重心较低且便于检修的位置，模型的甲板层次和舱室边界可为这些系统提供初步占位依据。管路、电缆和通风通道沿船体侧部或地板夹层走向时，也需要避开结构骨材和活动家具。该作品以透明线框方式展示整船，使初学者能够看到外壳背后的空间逻辑，也便于有经验的工程师在后续阶段把曲面模型转化为可制造的船体结构、内饰装配和工程图纸。
