摩托车后轮传动制动总成结构设计

　　这套后轮传动与制动集成结构主要面向中小排量摩托车的底盘开发场景，覆盖街车、复古车以及定制改装车型的后轮端布置需求。在整车架构里，后轮总成同时承担动力传递、行驶承载、减速制动三项核心任务，设计时不能把链轮、轮毂、制动盘、卡钳当作孤立零件处理，必须围绕后摇臂安装轴线、链条走向、轮胎包络和制动卡钳固定位统一校核。

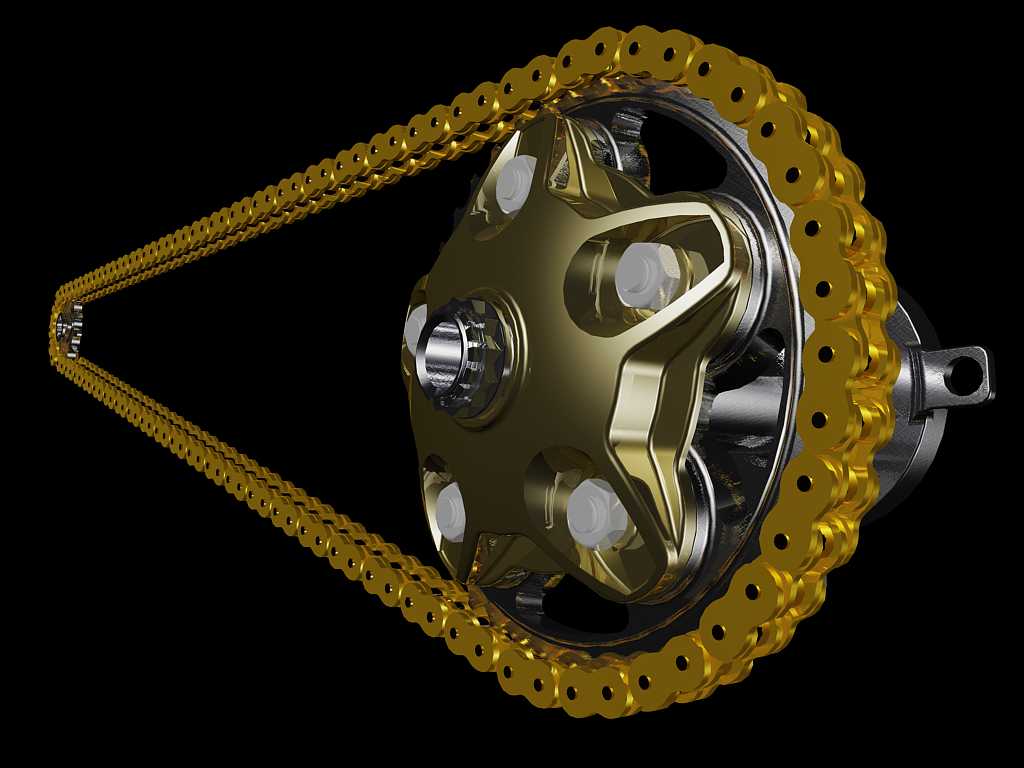

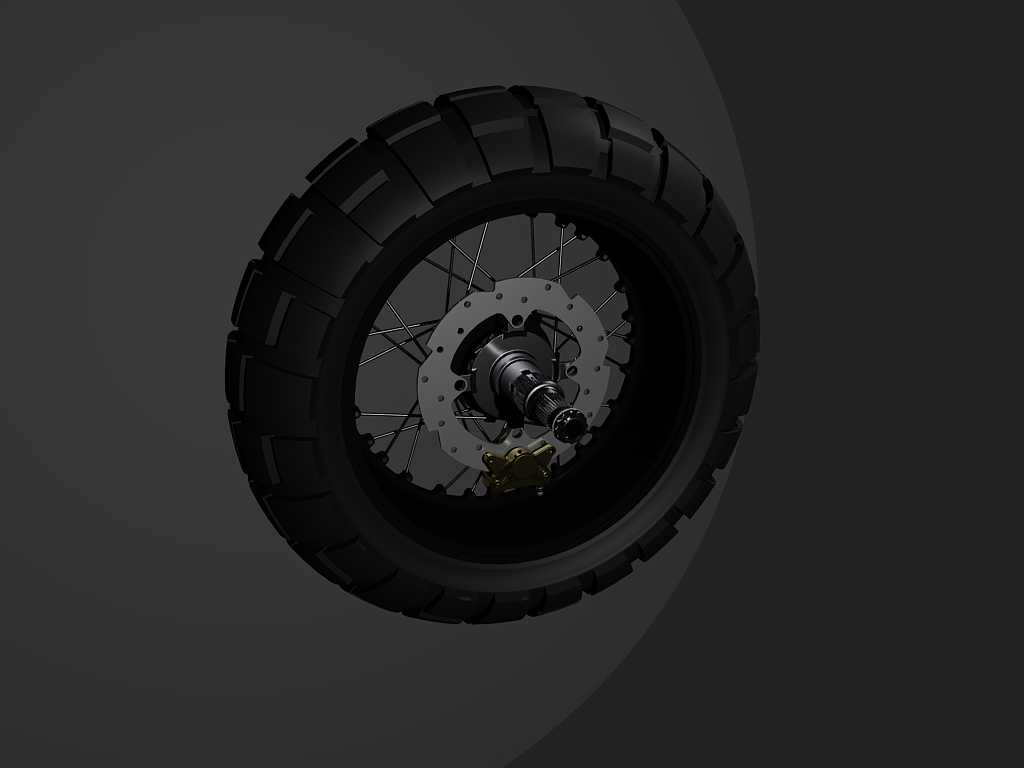

　　从实际用途看，发动机输出的扭矩经变速箱副轴、驱动链条传递到从动链轮，链轮再通过螺栓与后轮轮毂连接，带动轮辋和轮胎旋转；车辆减速时，前后制动盘分别配合卡钳产生夹紧力矩，其中前制动盘直径取320毫米，后制动盘直径取240毫米，能够在常规道路行驶和频繁启停工况下提供稳定制动力。后轮轮胎规格为200/55 x r17，前轮轮胎规格为110/65 x r18，轮辋轮辐相关尺寸按3.00"x r18和5.50"x r17的边界进行布置，这些参数直接决定了后摇臂开口宽度、链条偏移量以及挡泥板内侧空间。

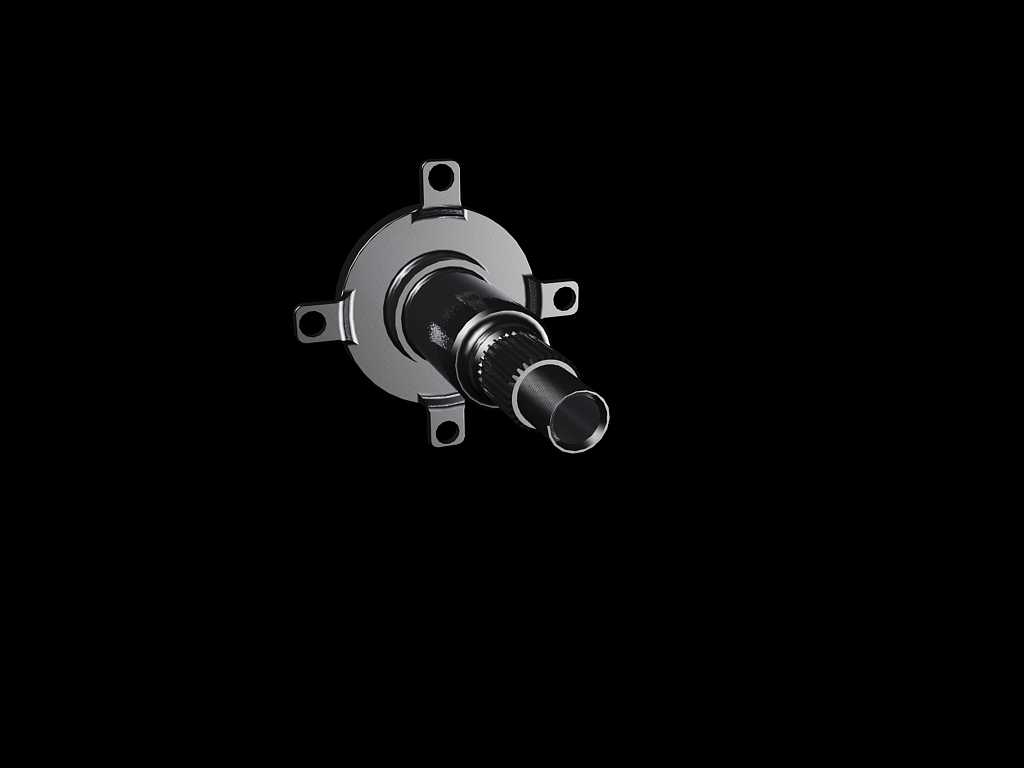

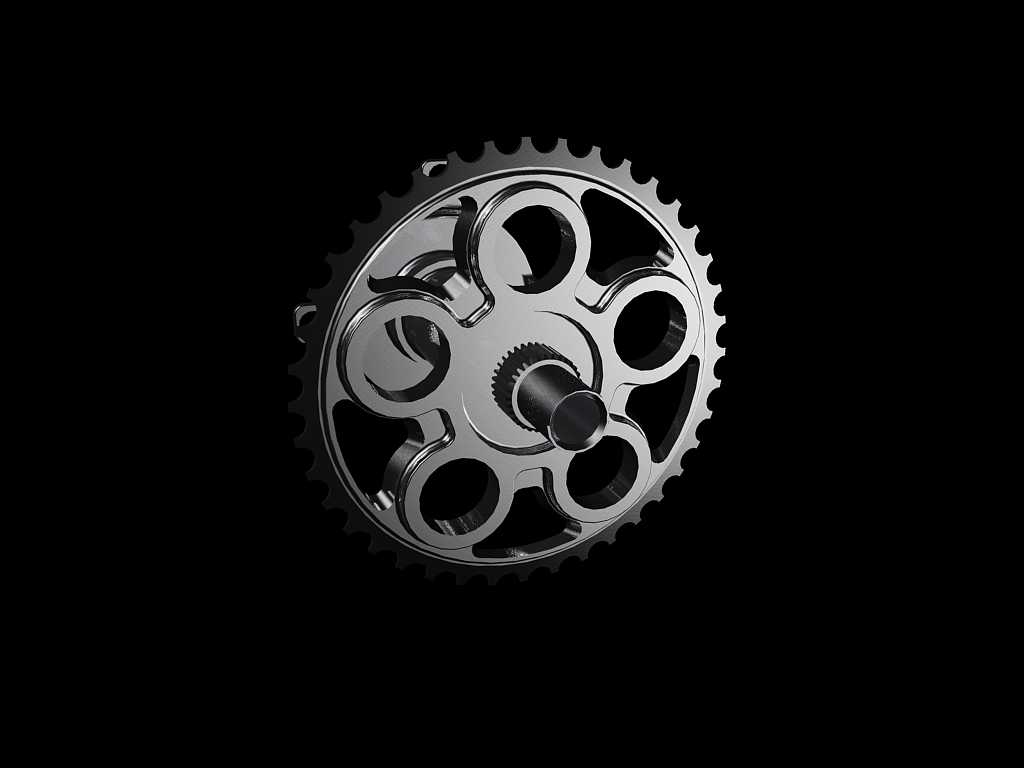

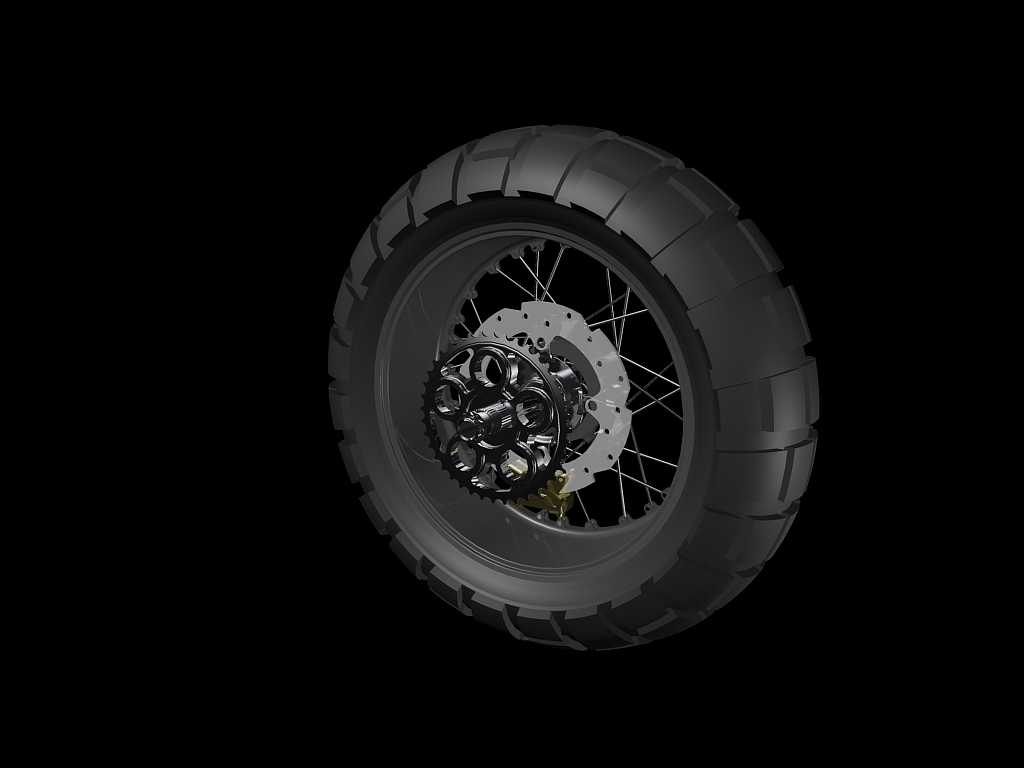

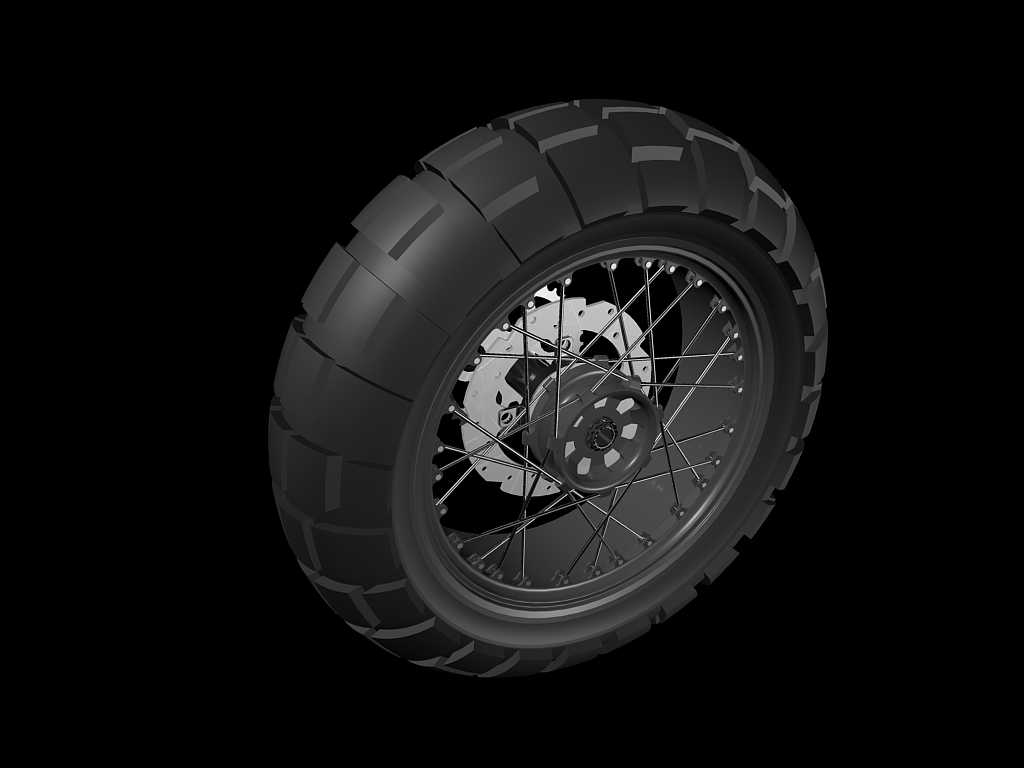

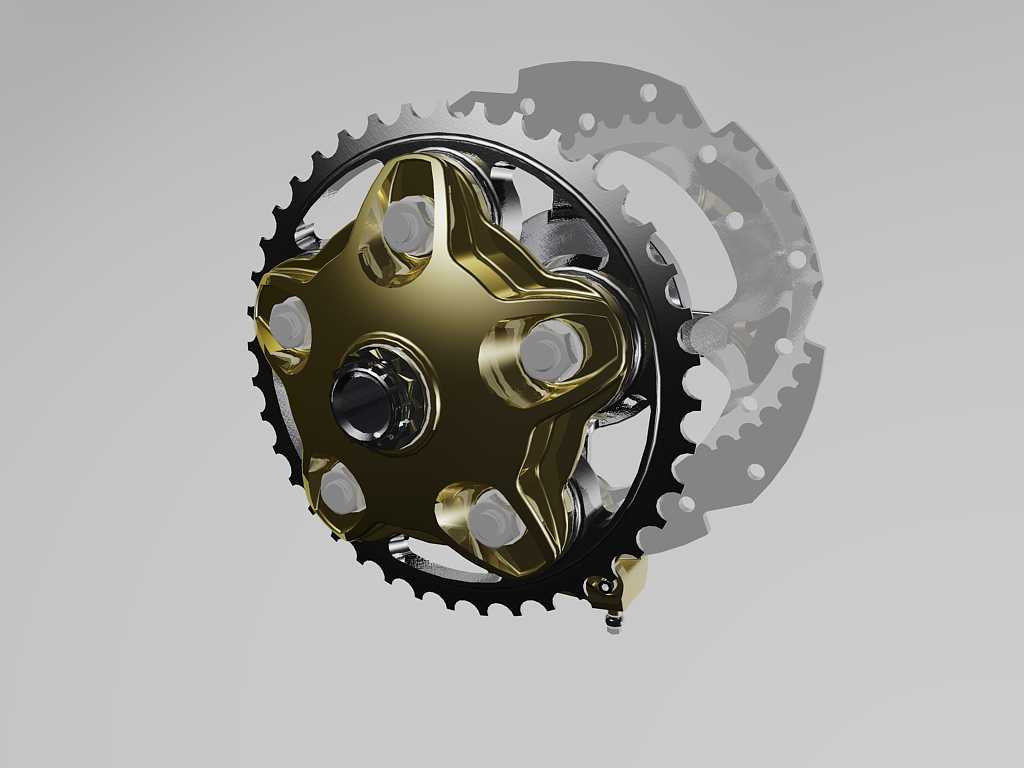

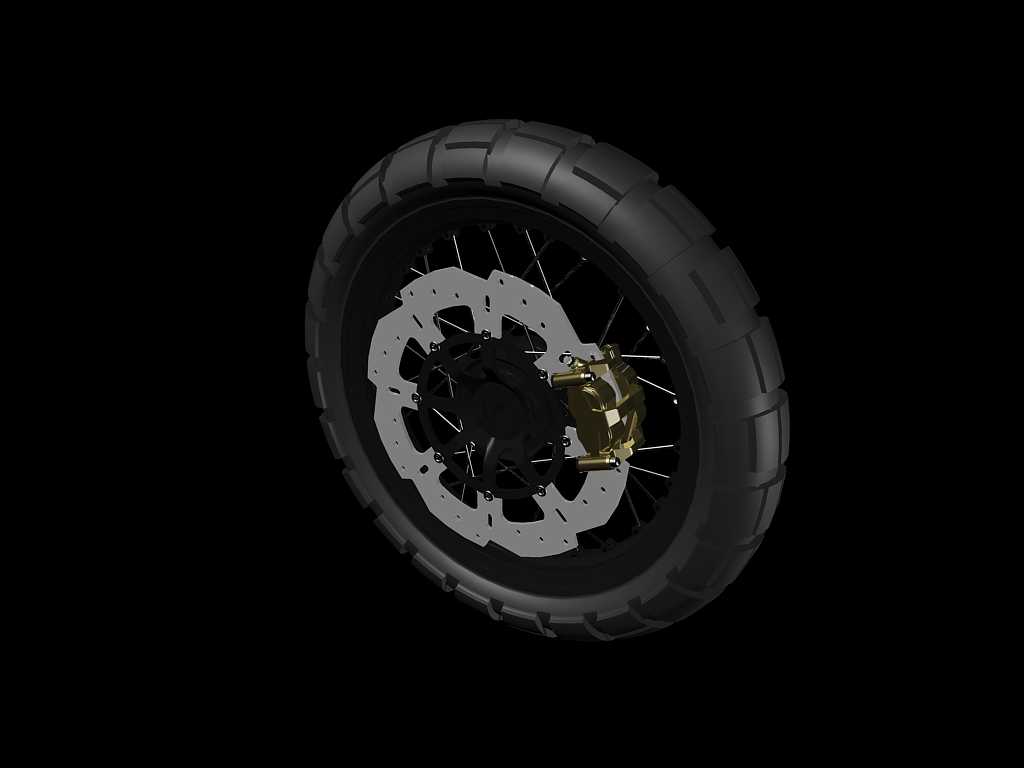

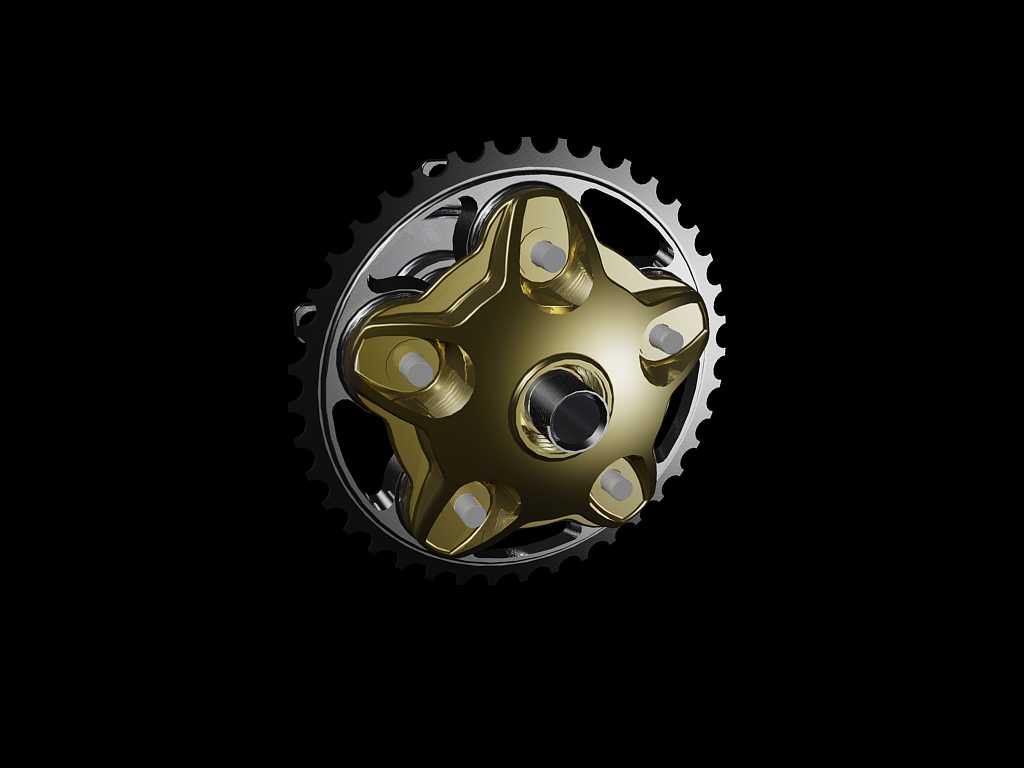

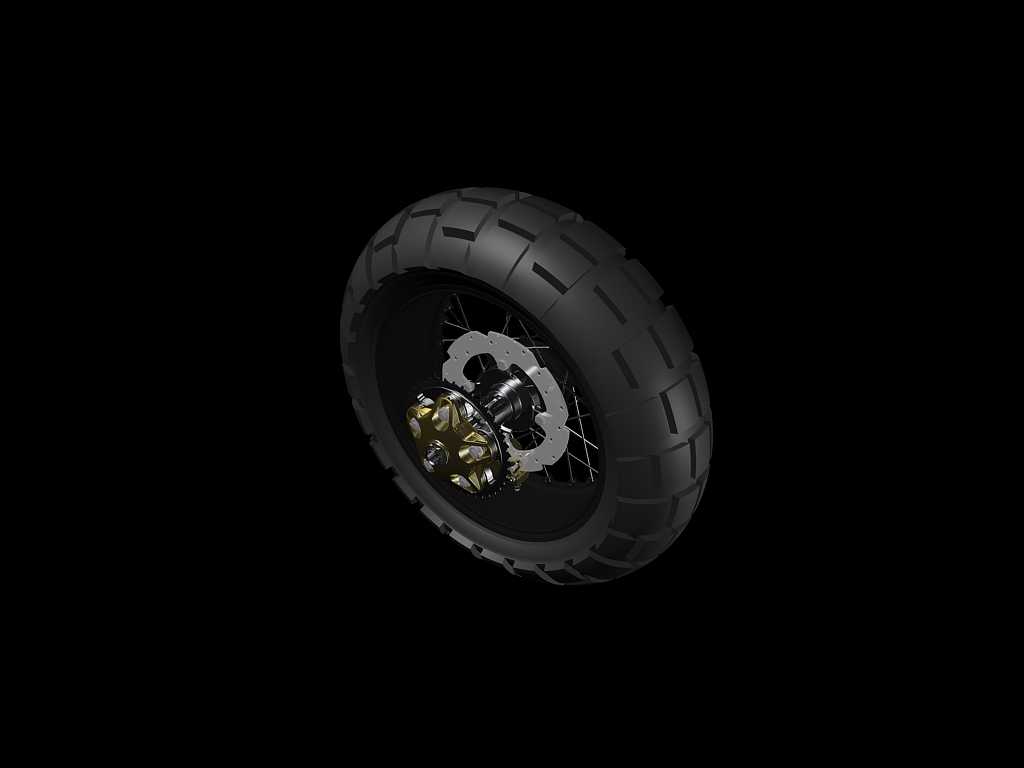

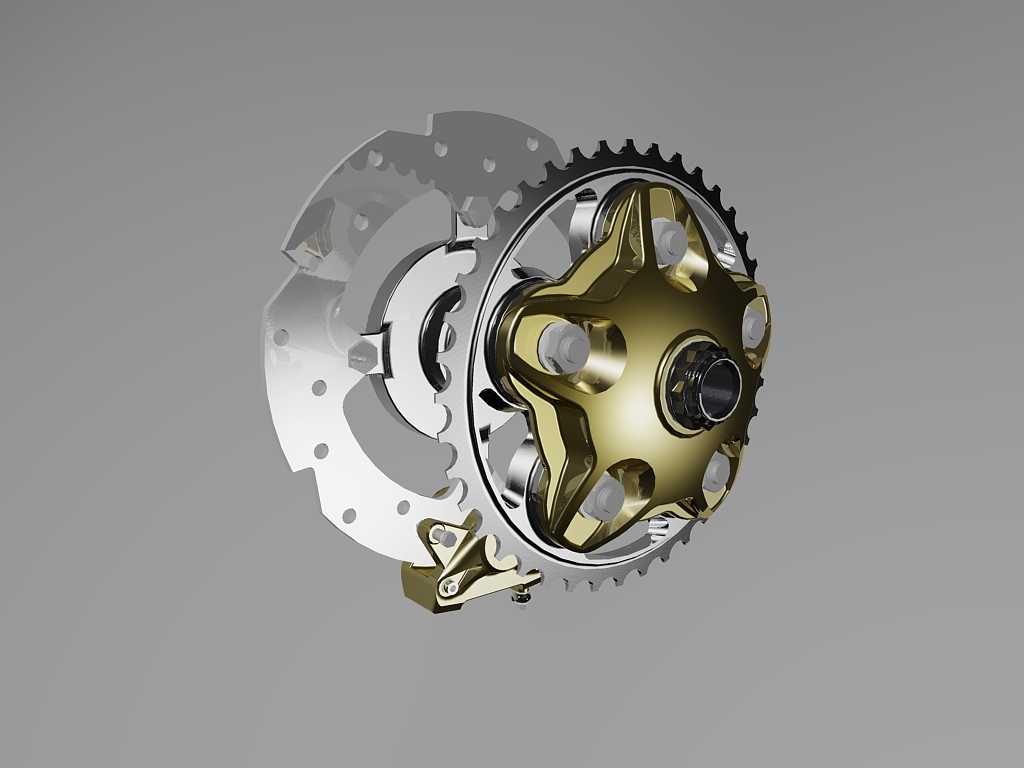

　　结构设计上，轮毂采用星形辐条造型，中心区域设置轴承安装孔和轴套定位面，保证后轮能够绕后摇臂销轴平稳转动；链轮布置在轮毂一侧，齿形与链条节距匹配，安装面通过多点螺栓固定，便于在磨损后单独更换。制动盘与轮毂同轴装配，摩擦面预留通风和排屑空间，卡钳安装在后摇臂支座上，制动时刹车片从两侧夹紧盘体，把制动力矩传递到悬架和车架。链条、盘式卡钳、后轮毂以及螺母螺栓等细节，在建模时依据公开图片和微缩模型测量关系完成，适合用于概念展示、结构原理表达和改装方案评审；若进入量产阶段，还需要结合真实车型硬点重新校核力学强度和装配公差。

　　安装边界方面，后轮中心到链轮齿顶、制动盘外圆、卡钳外缘都要保留安全间隙，避免链条跳动、轮胎变形或制动热膨胀后发生干涉。轮毂轴向宽度需要同时容纳轮胎、链轮、制动盘和轴承组，卡钳位置既要靠近制动盘摩擦带，又不能与辐条、气门嘴或链条发生碰撞。链条张紧调节行程也要纳入后摇臂开槽范围，保证磨损后仍能调整中心距。

　　在三维建模过程中，可先建立后轮旋转轴线和轮胎外包络，再依次完成轮辋、辐条、链轮、制动盘和卡钳的实体造型；装配时重点检查同轴度、螺栓孔分布、链条包角和制动盘跳动空间。对于结构设计人员来说，这类模型能够直观呈现摩托车后轮端的零件关系，也能为定制车外观验证、制动系统匹配和传动布局讨论提供清晰的数字样件基础。
