方程式赛车驾驶舱原型结构三维数模

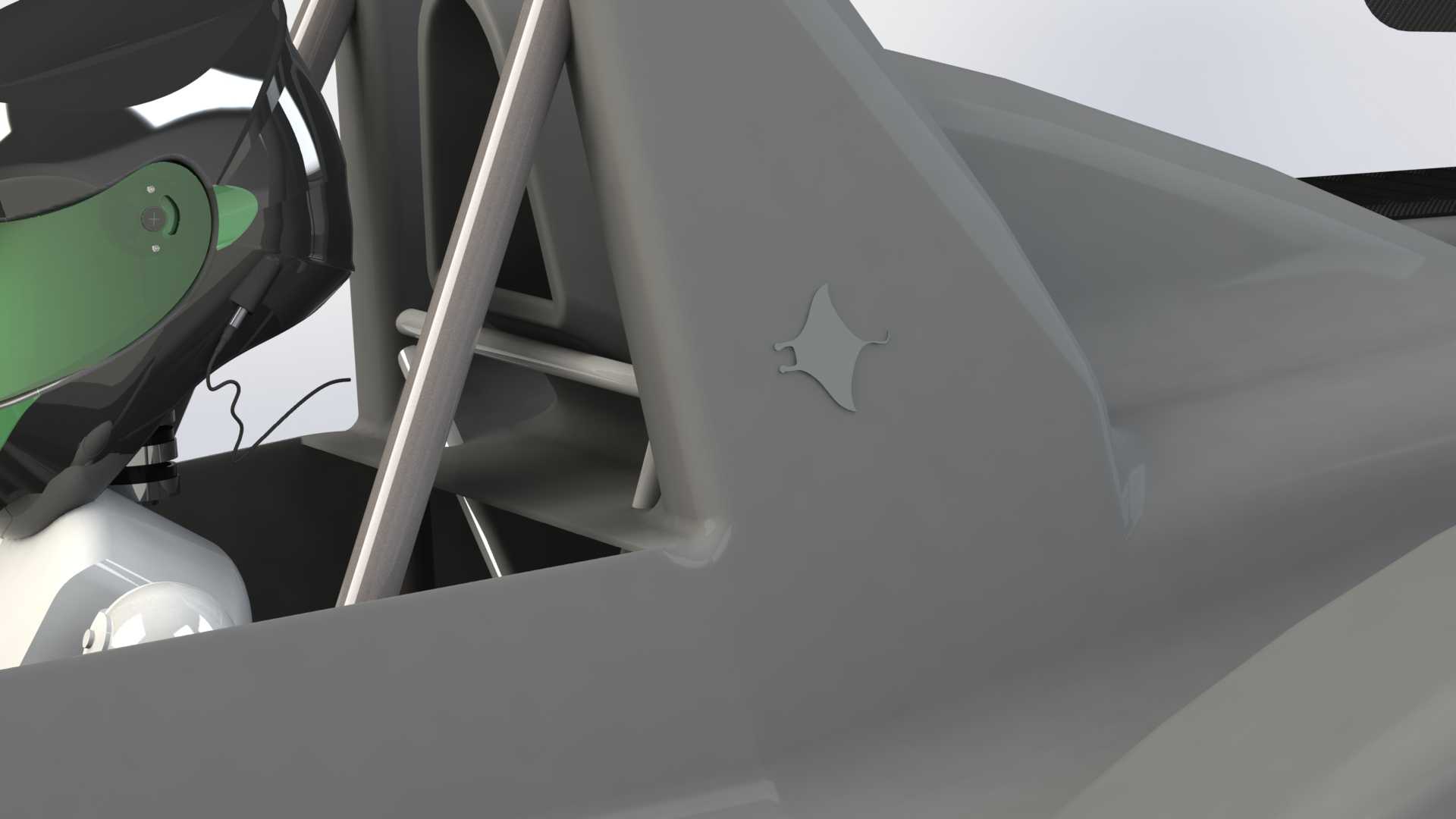

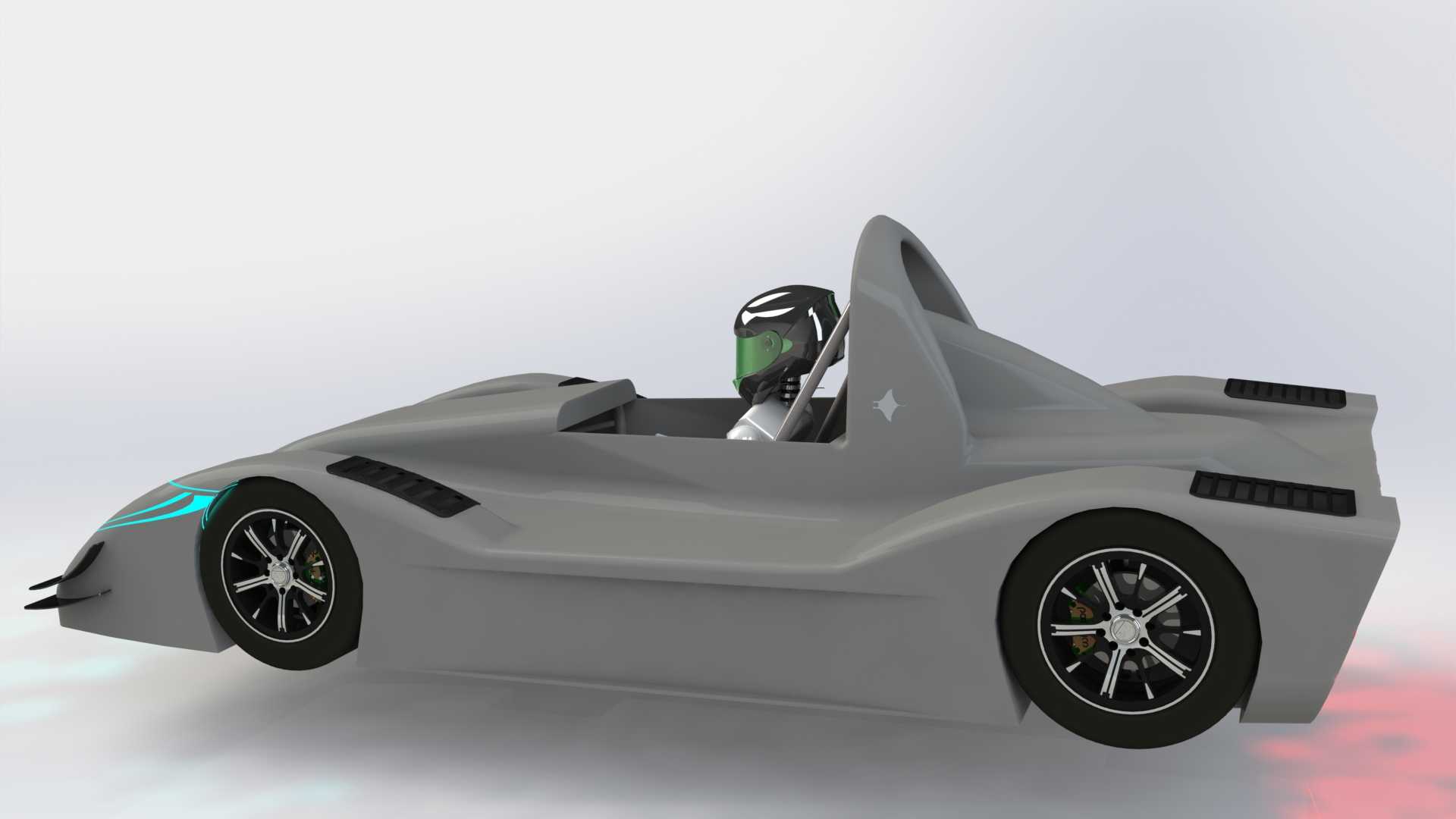

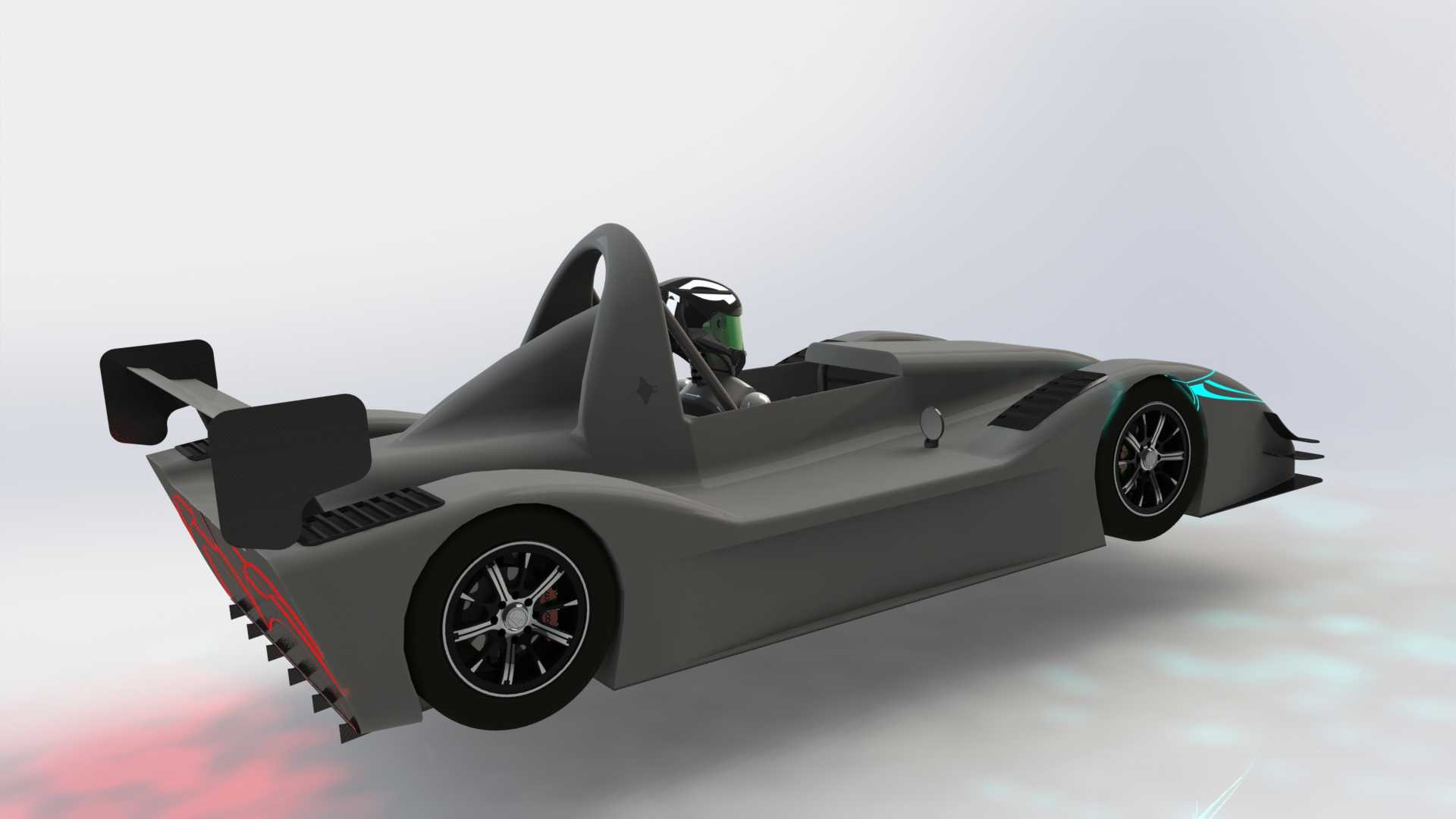

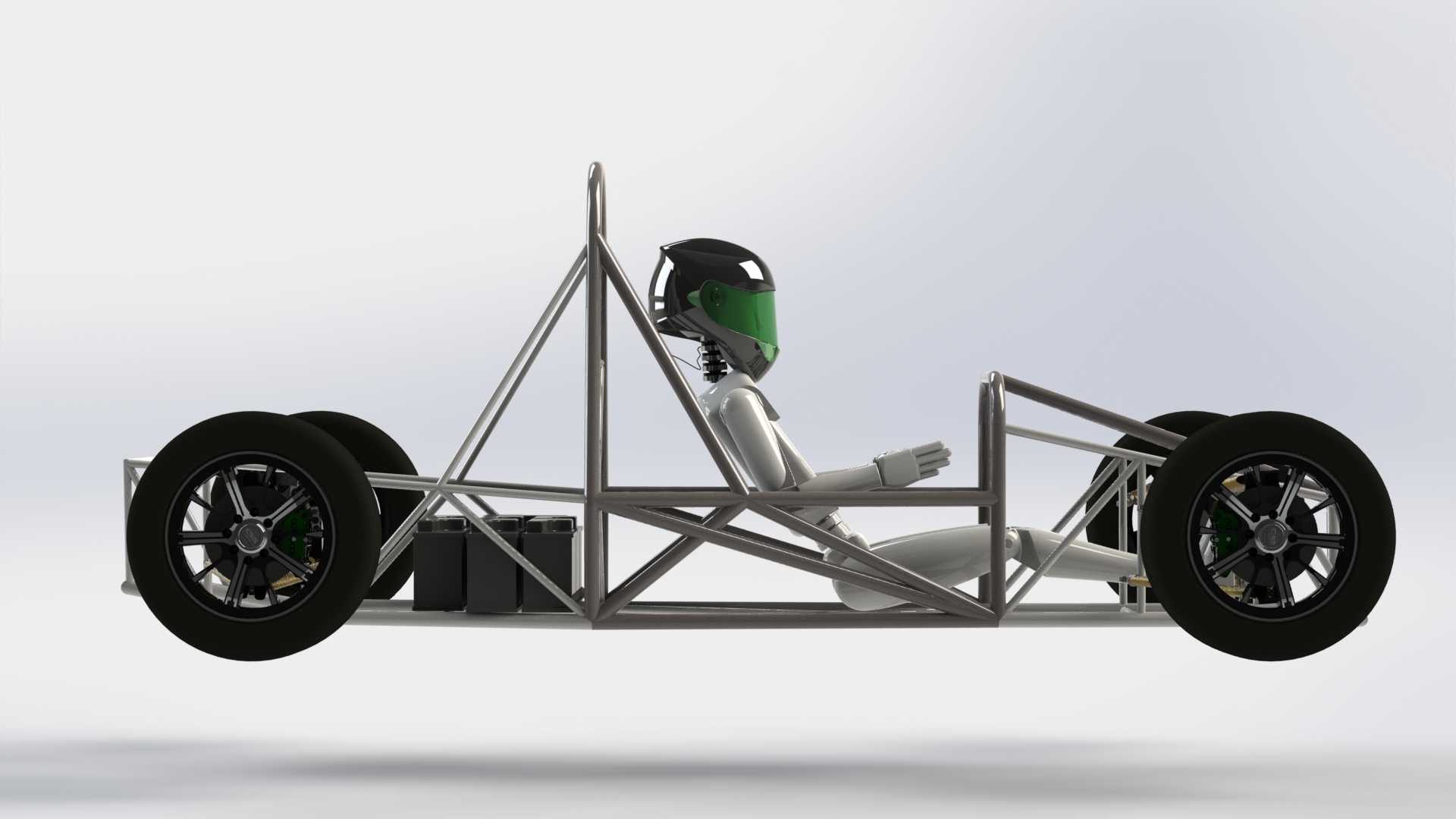

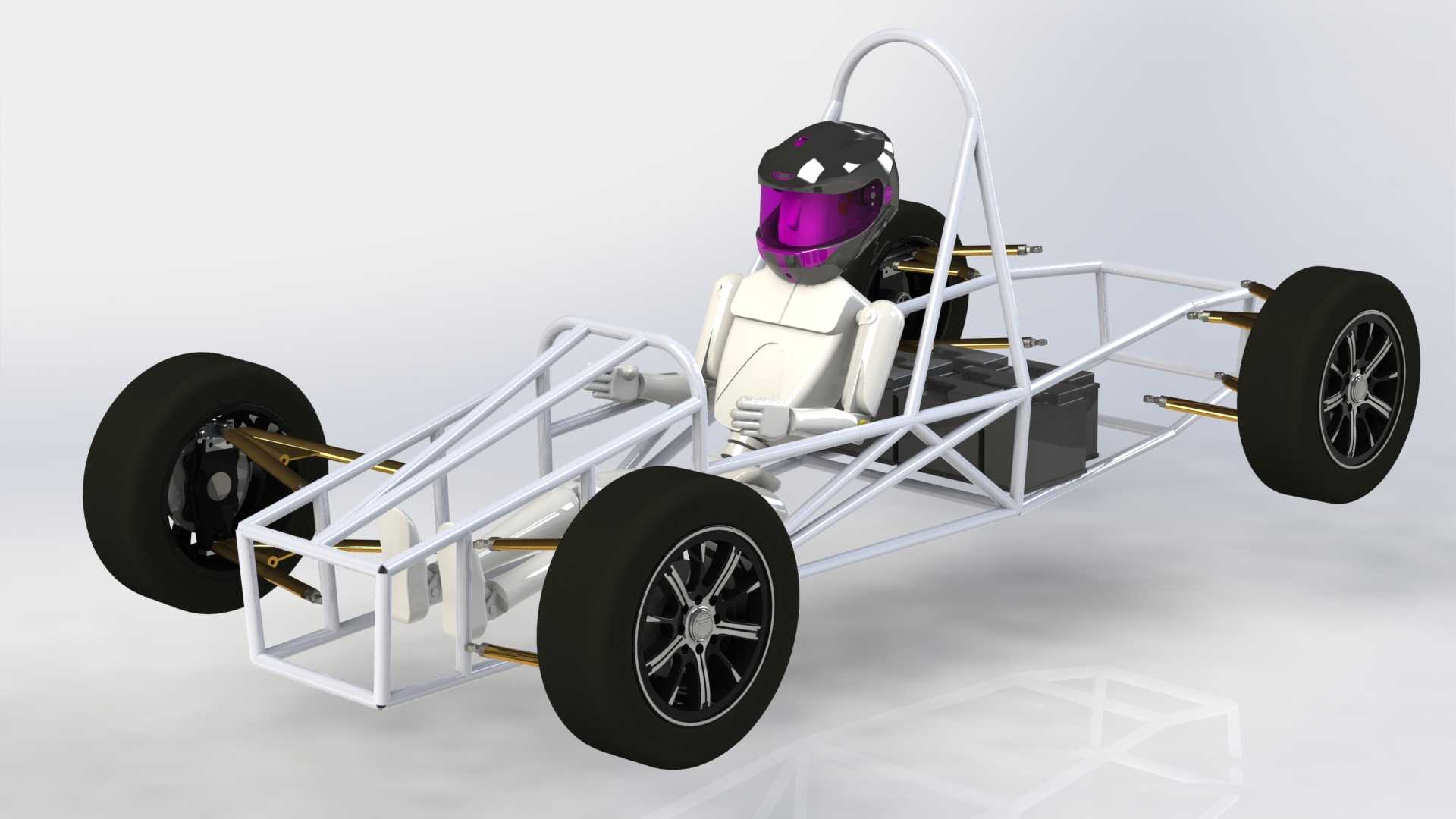

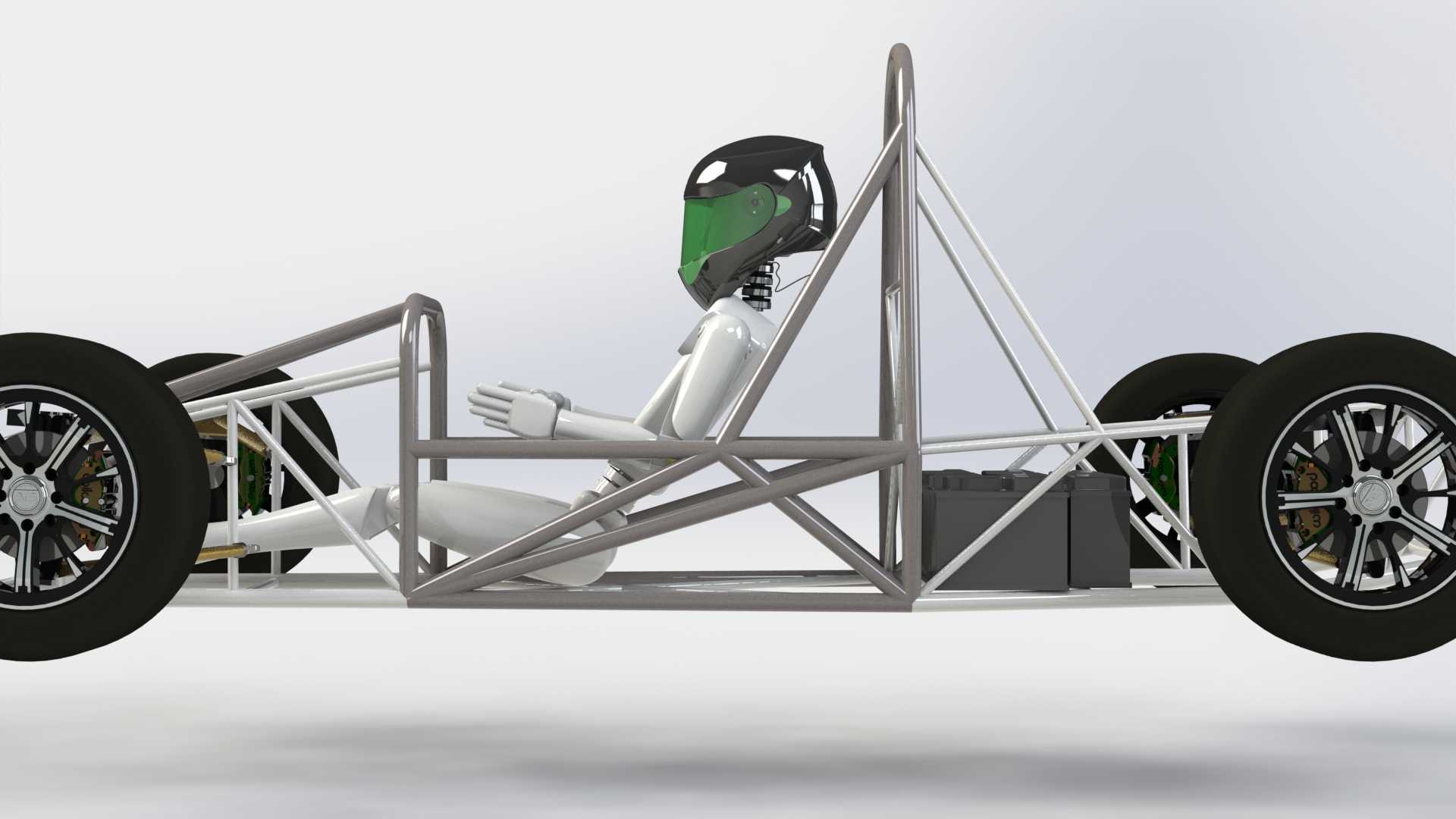

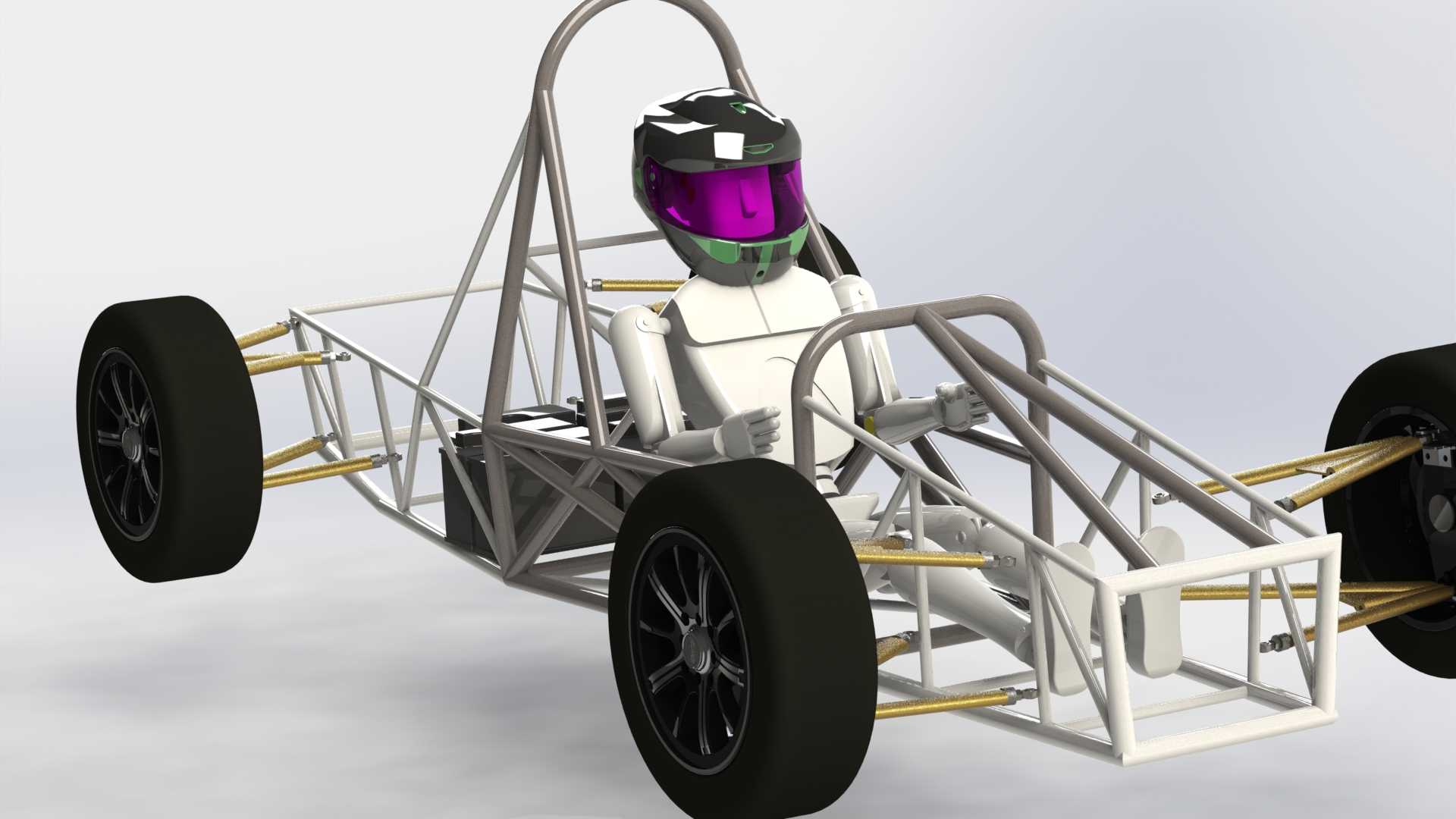

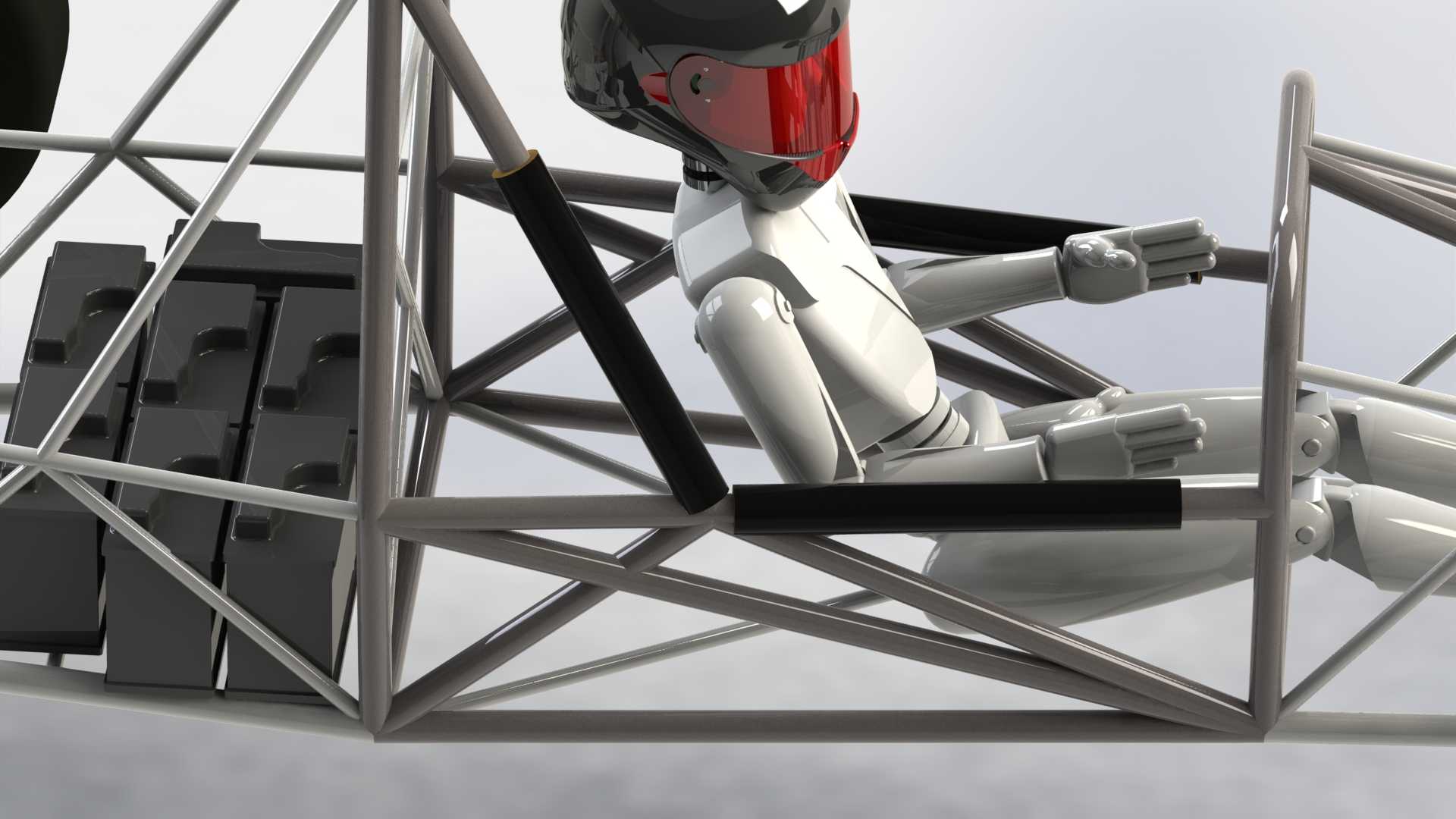

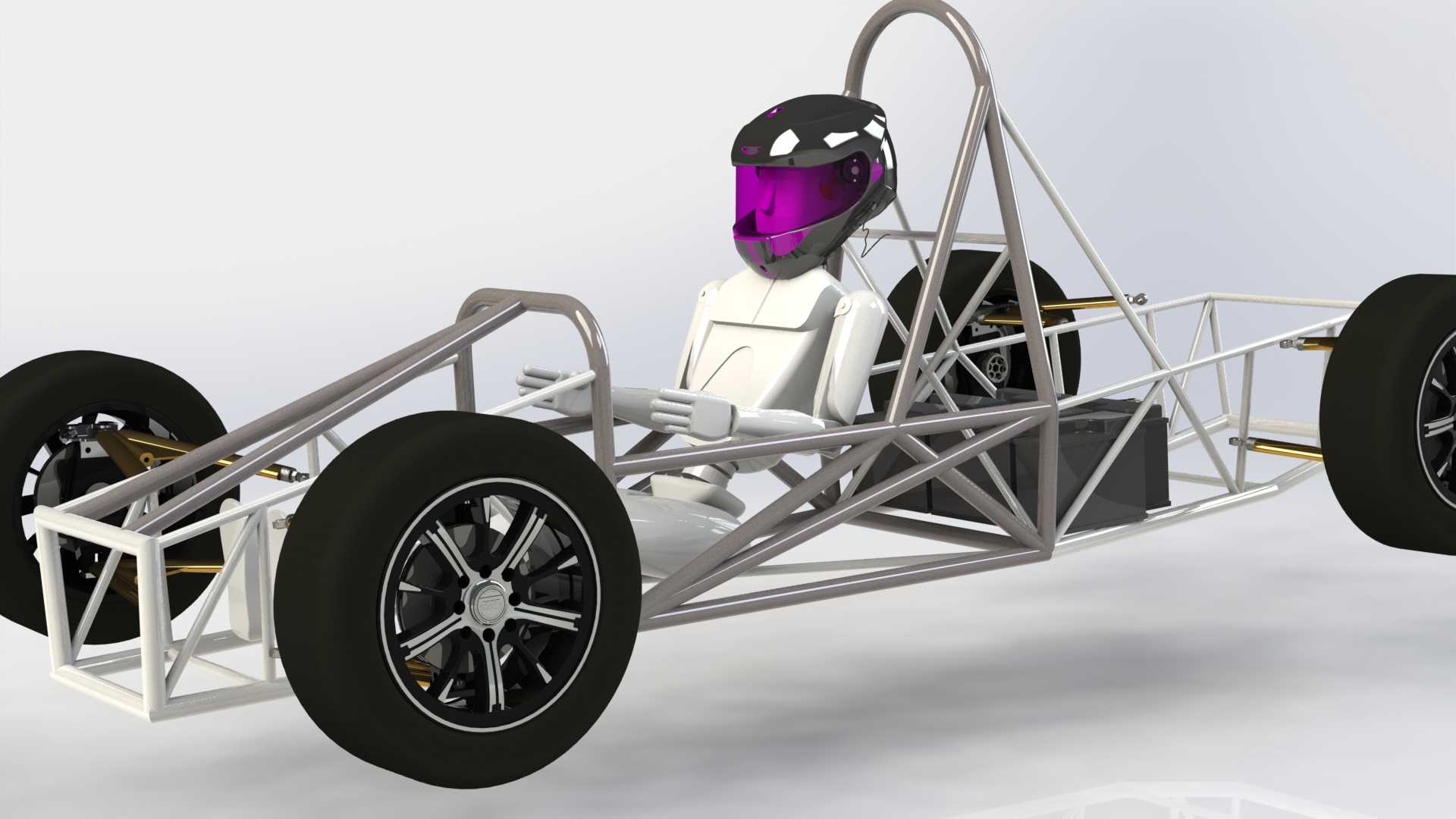

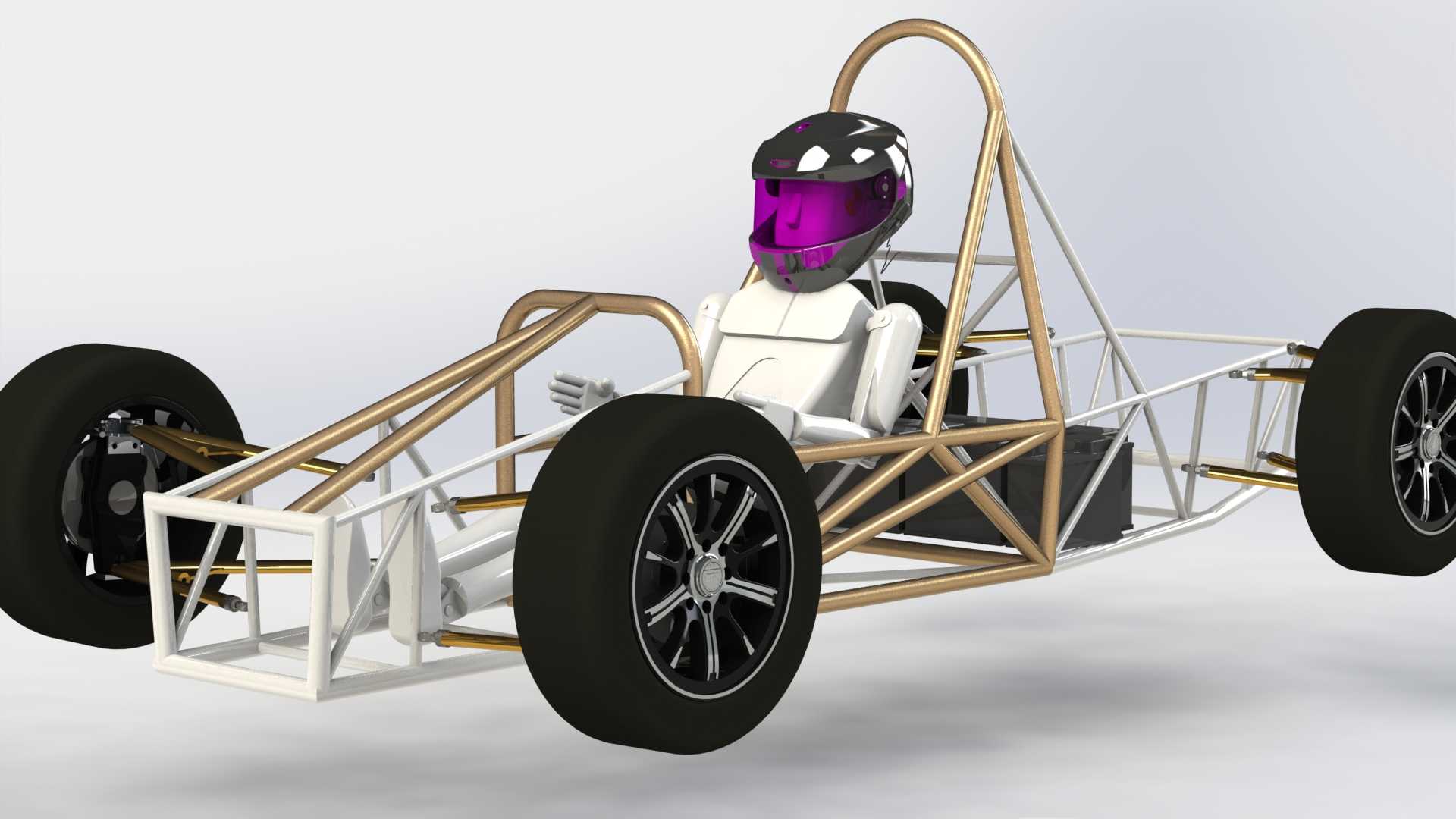

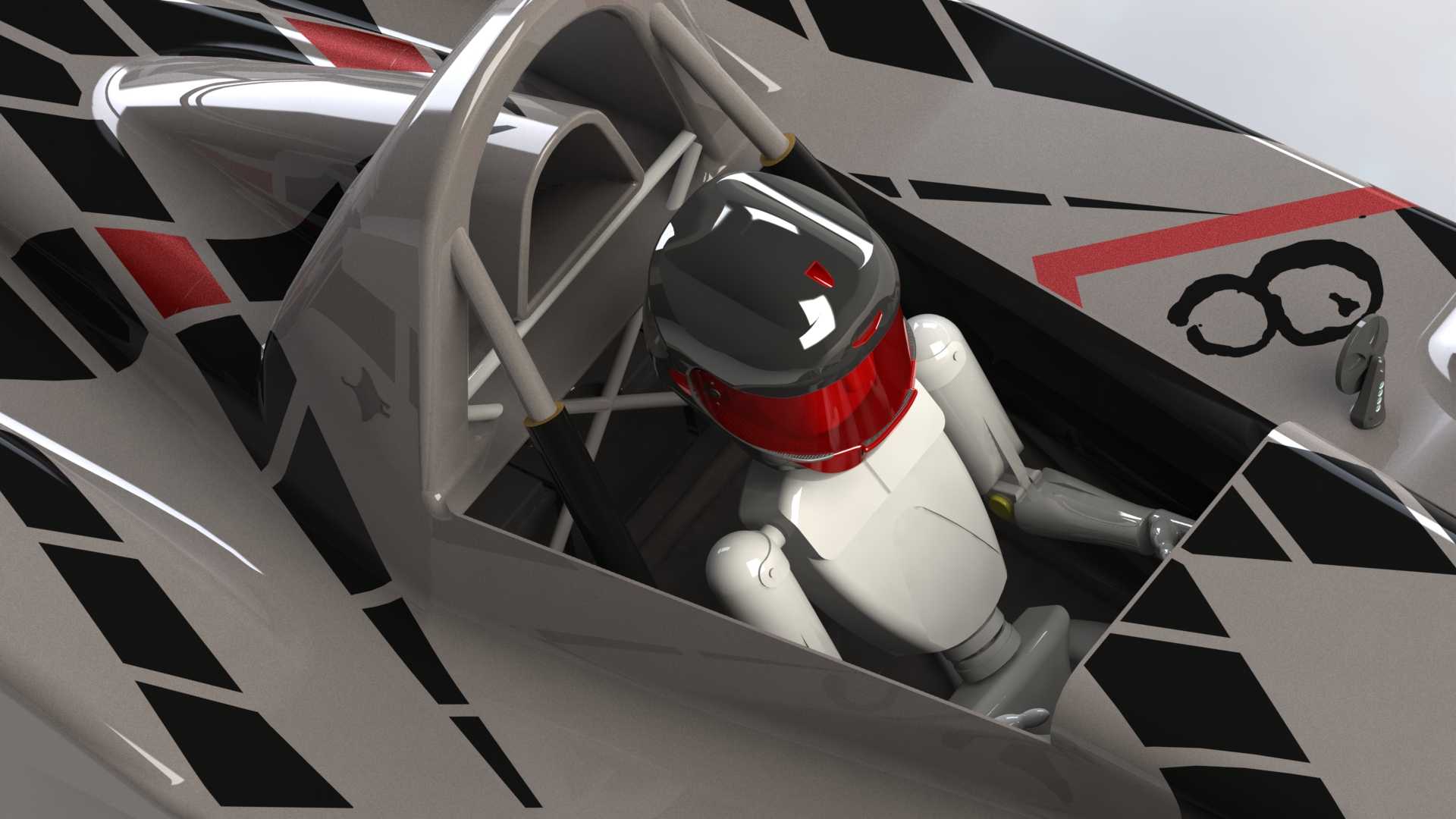

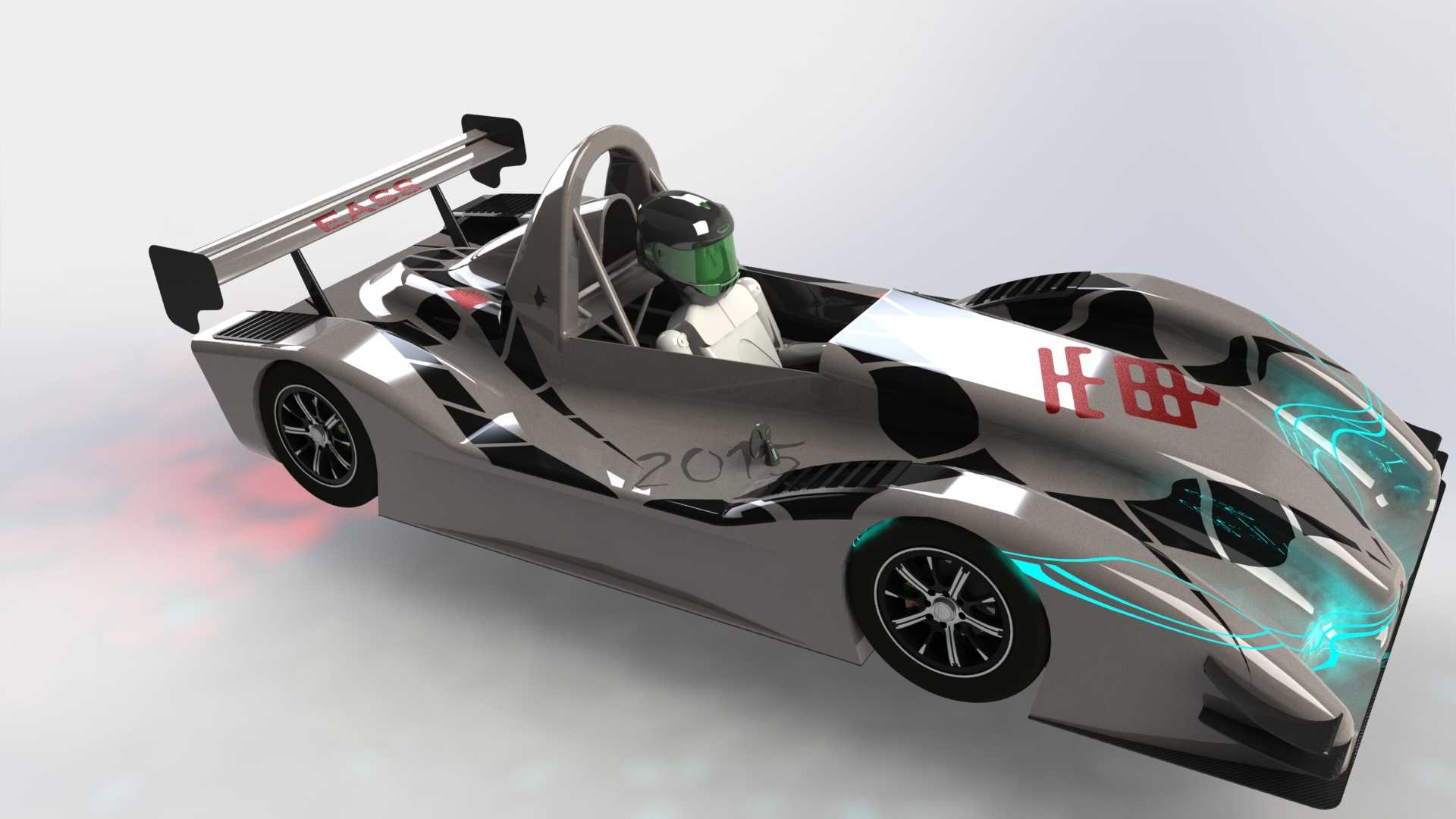

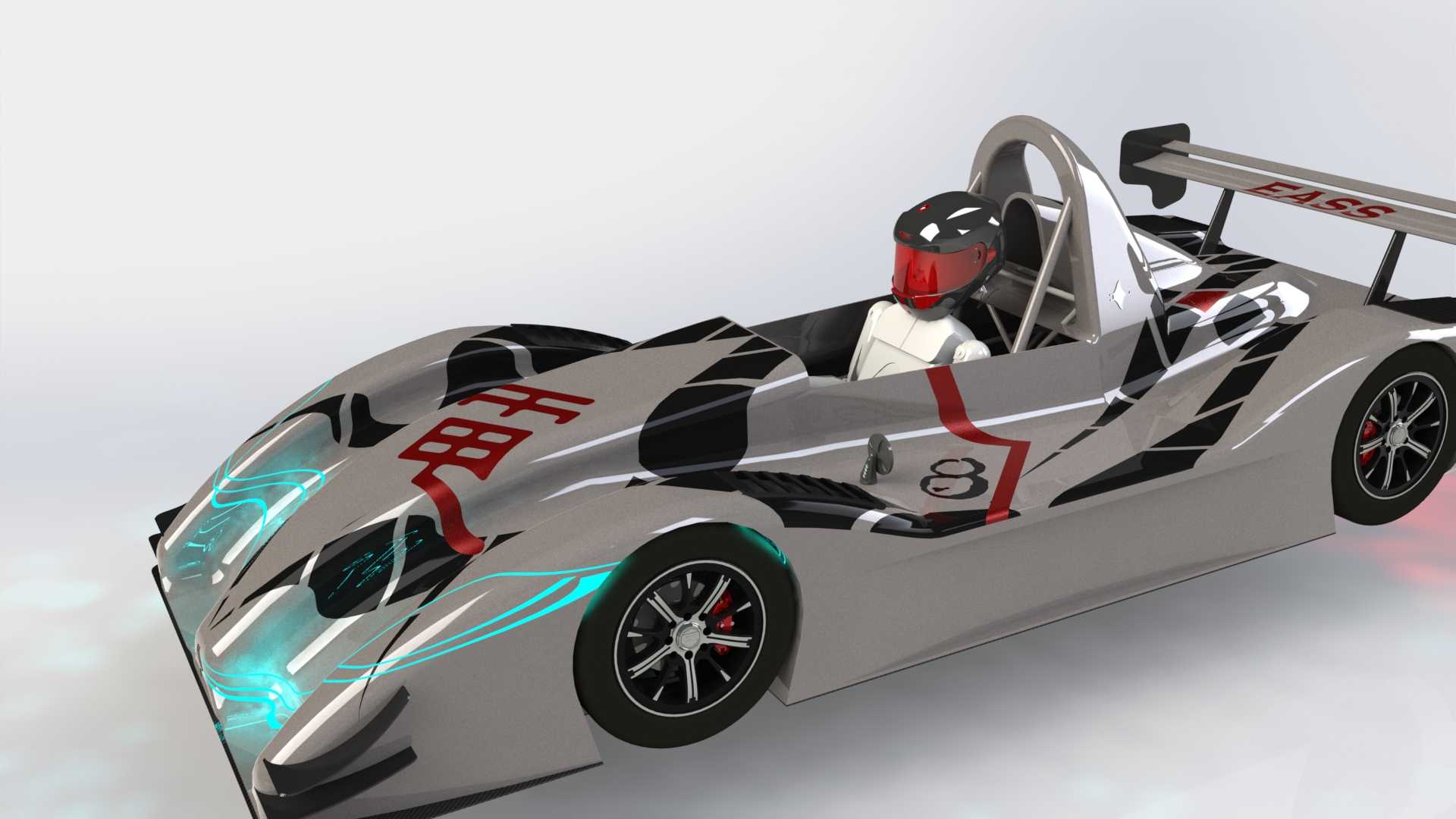

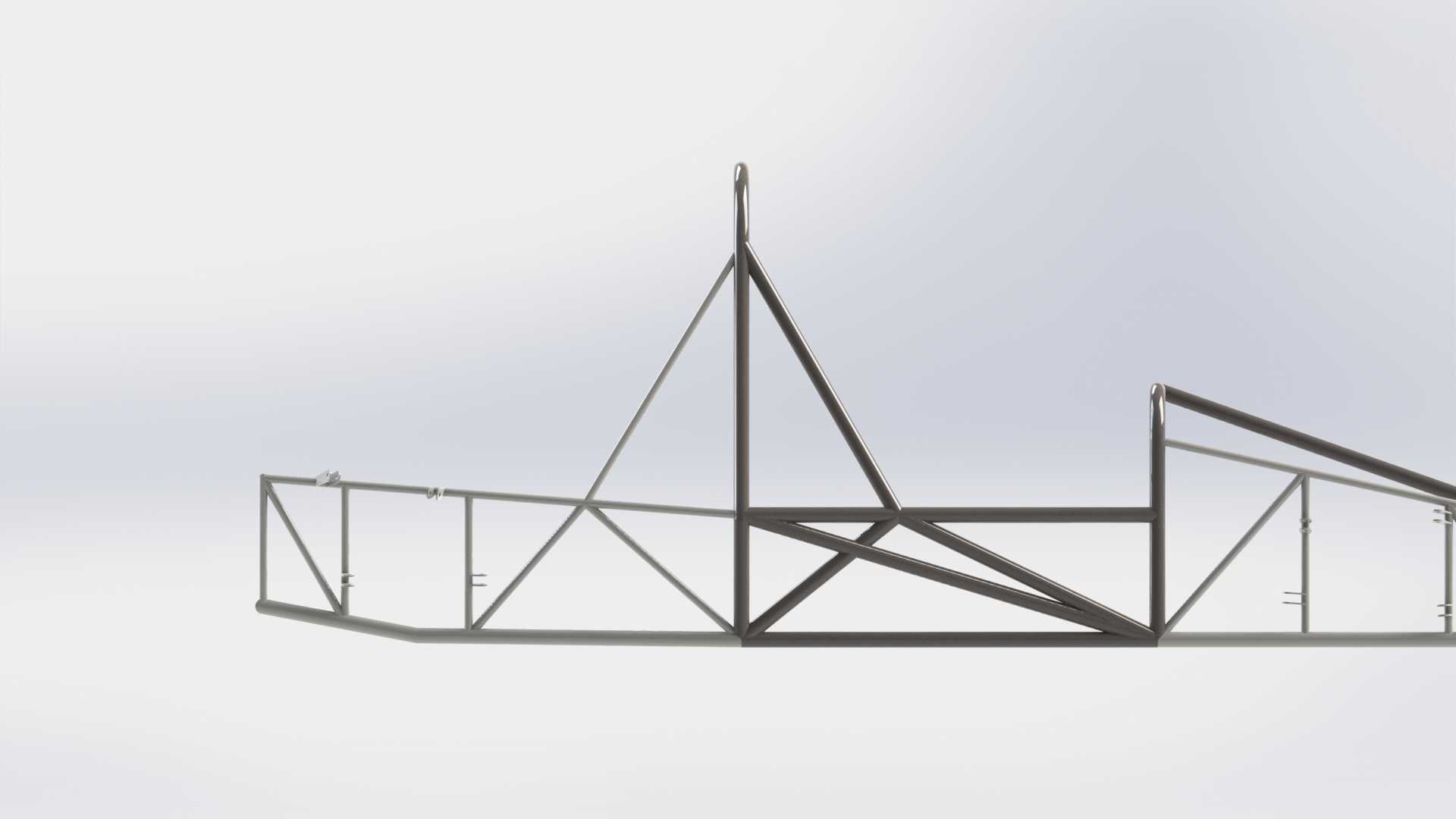

　　该三维数模围绕方程式赛车驾驶舱区域展开，呈现了单体壳前部开口、防滚保护结构、座椅姿态、方向盘区域、头盔假人以及车身外覆盖件之间的空间关系。模型重点不在最终量产外观，而在于教学与方案验证阶段对人机位置、安全边界和底盘布置的快速表达，适合用于赛车工程课程、车辆结构讨论、装配干涉检查以及概念方案评审。从画面可见，驾驶舱采用深槽式开口，驾驶员以低重心后仰姿态坐入舱内，背部和臀部区域被车身结构包裹，这种布置能够降低整车质心，并在前部碰撞和侧倾工况下为乘员提供更稳定的支撑路径。防滚架杆件从驾驶舱两侧向上延伸，在头盔后方形成高位保护轮廓，杆件与车身主结构的连接位置需要兼顾刚度、重量和维修可达性。实际设计时，不能只把防滚架看作视觉上的拱形构件，

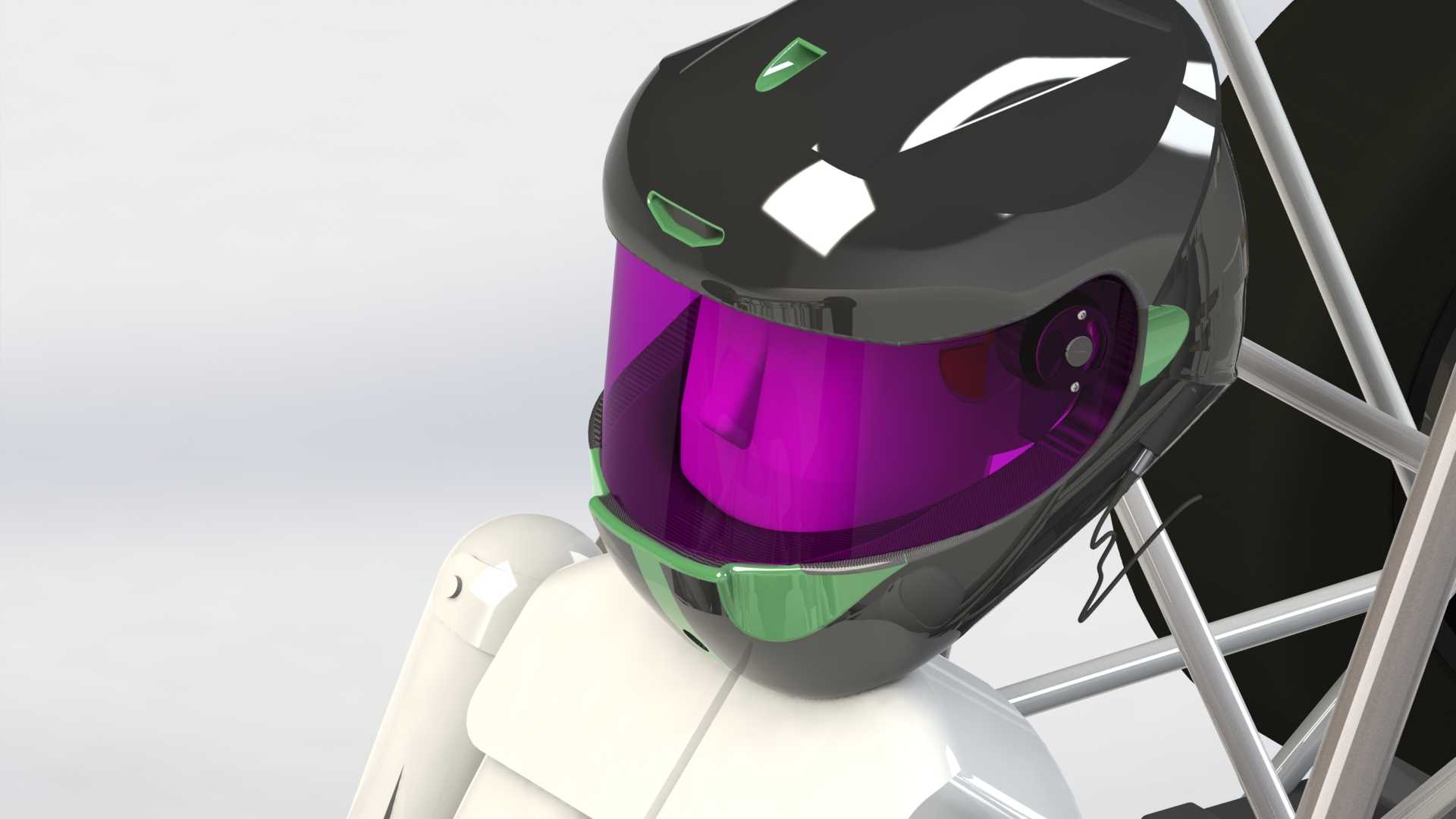

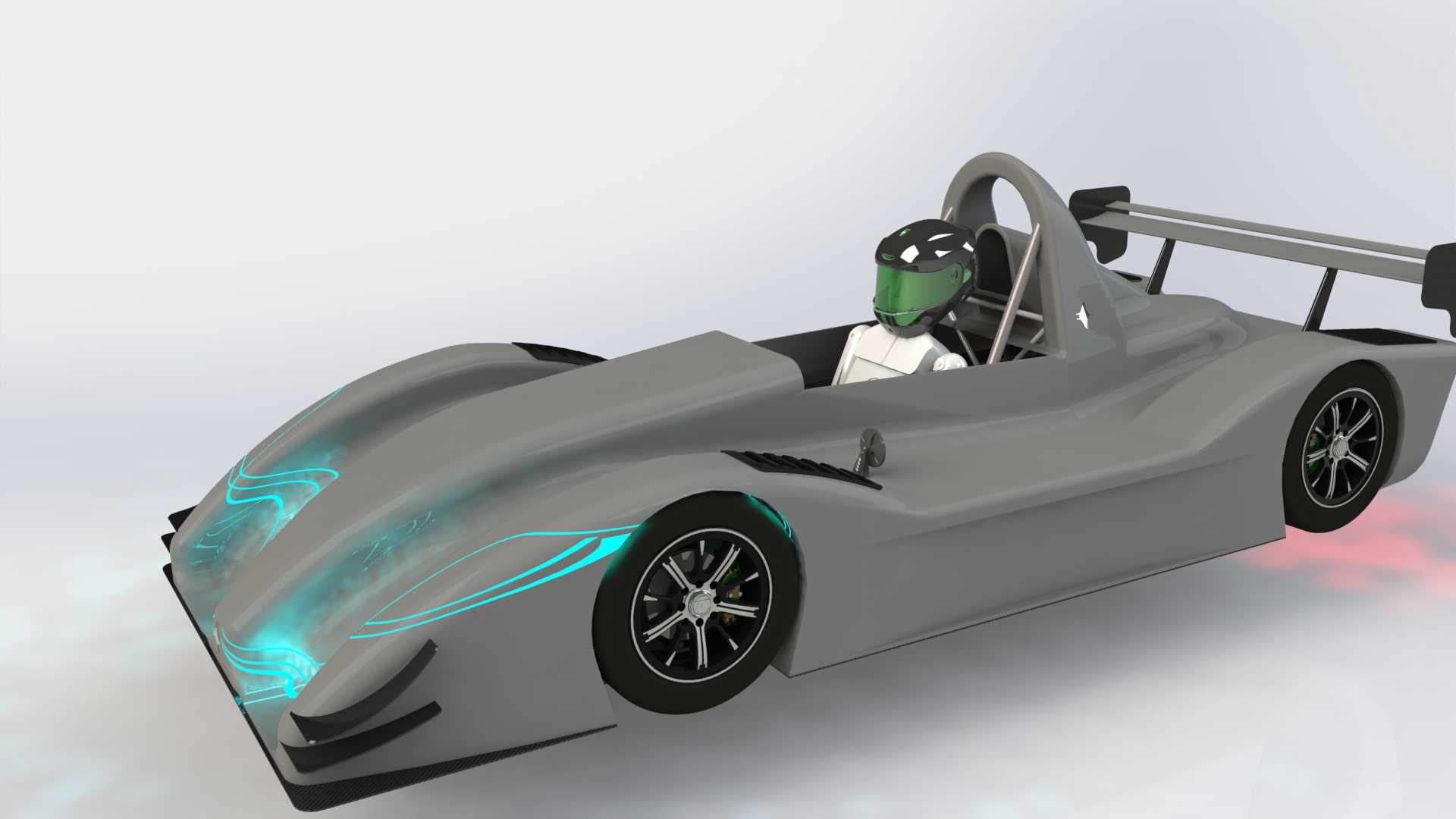

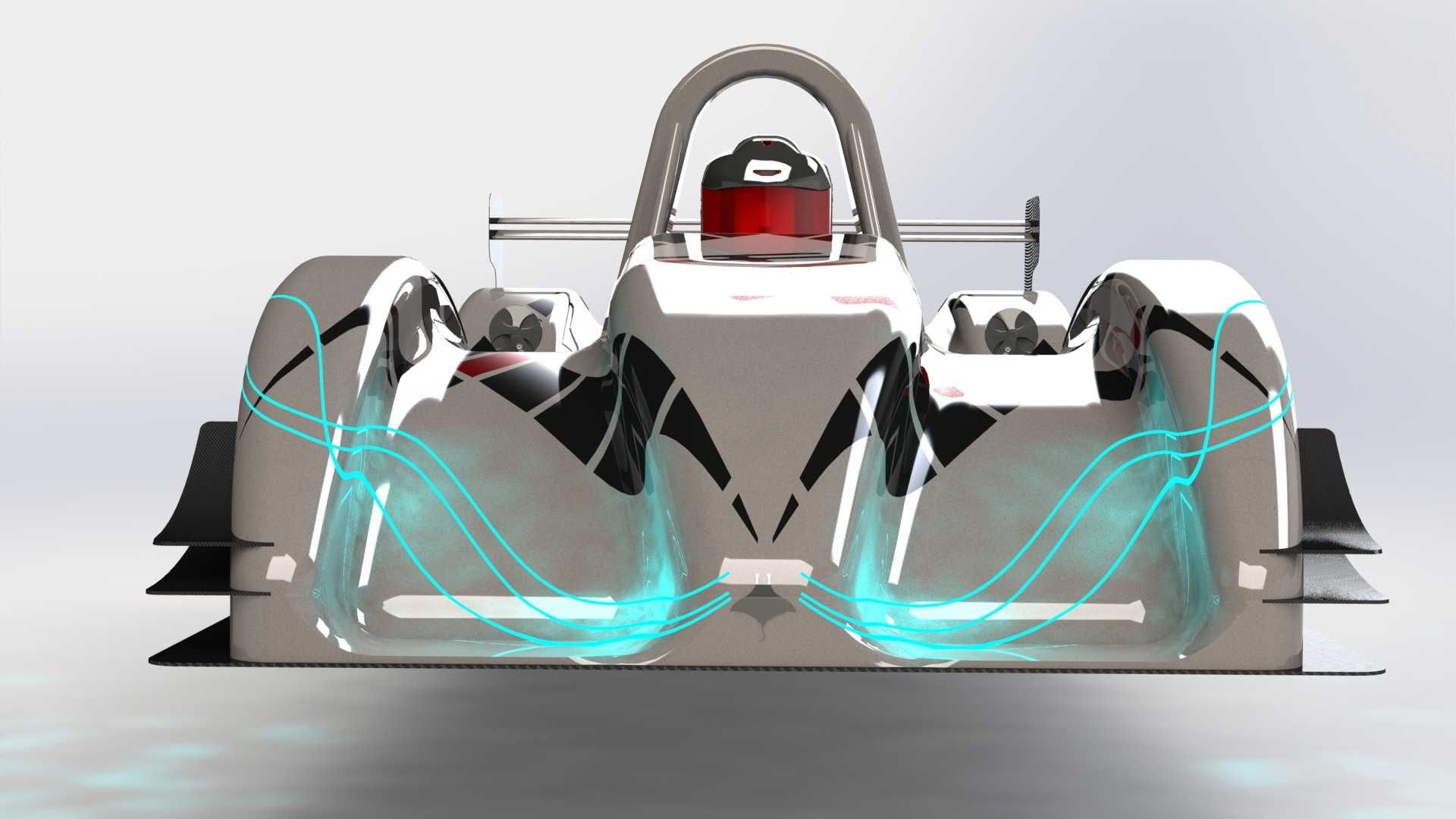

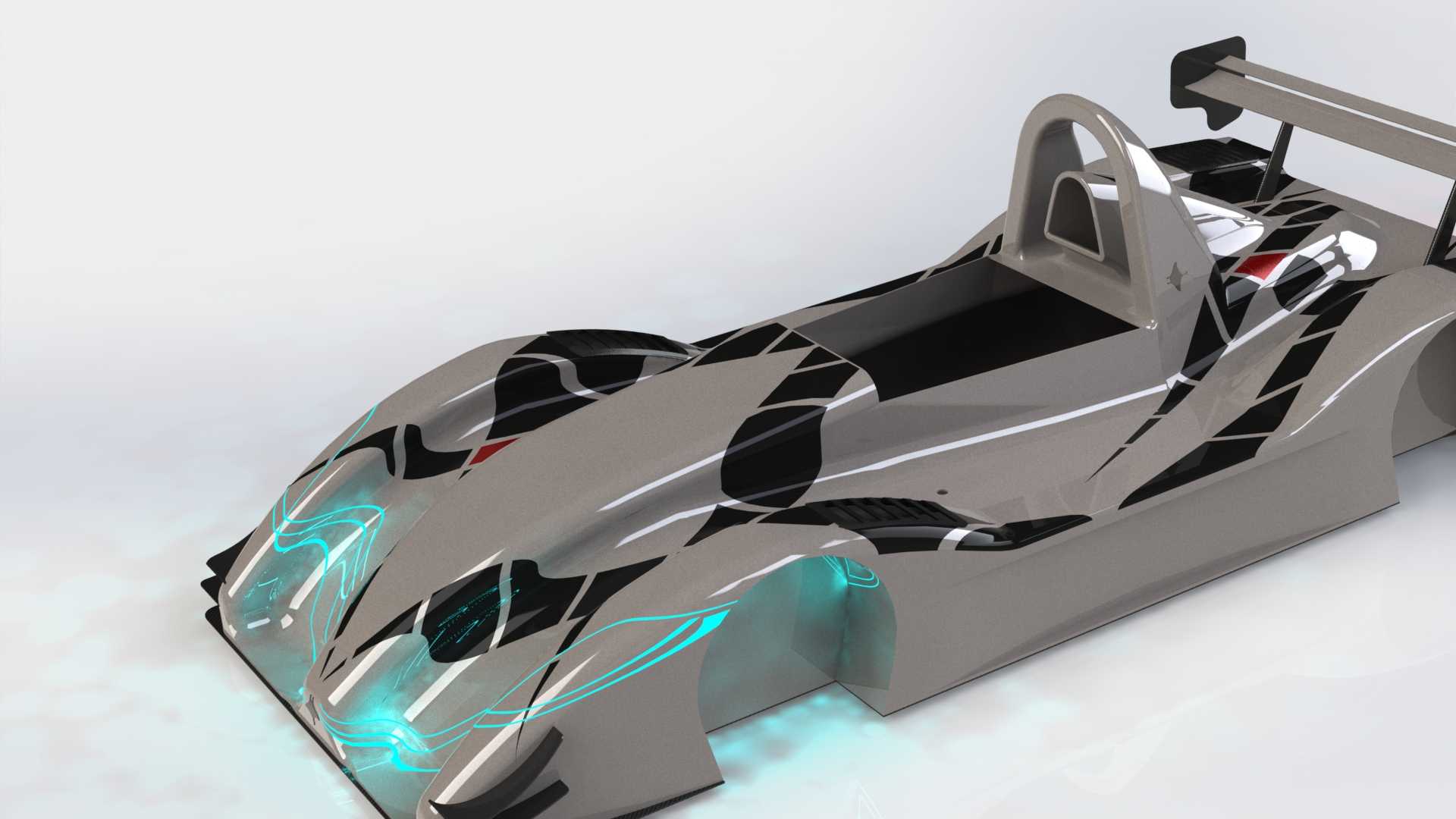

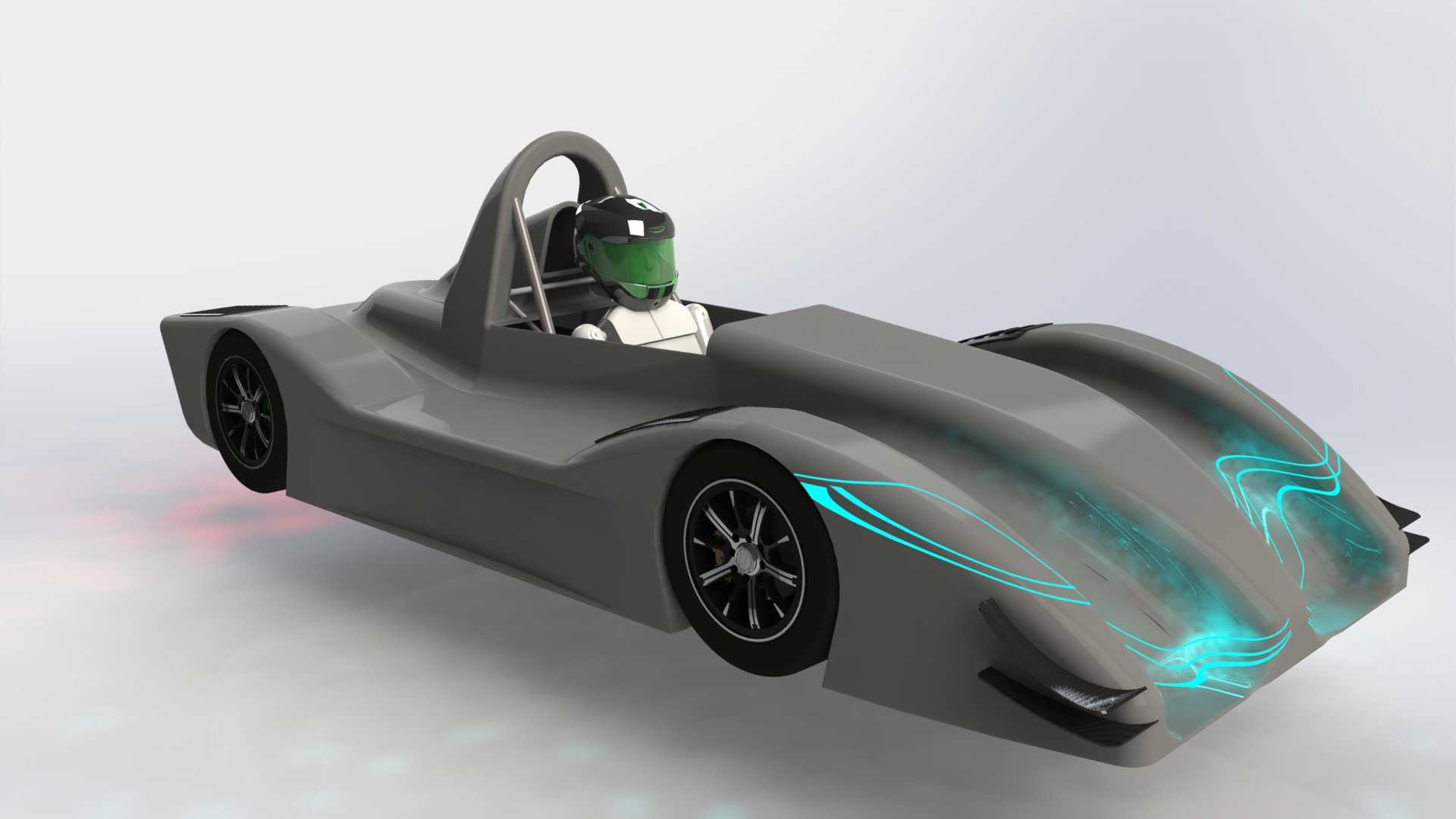

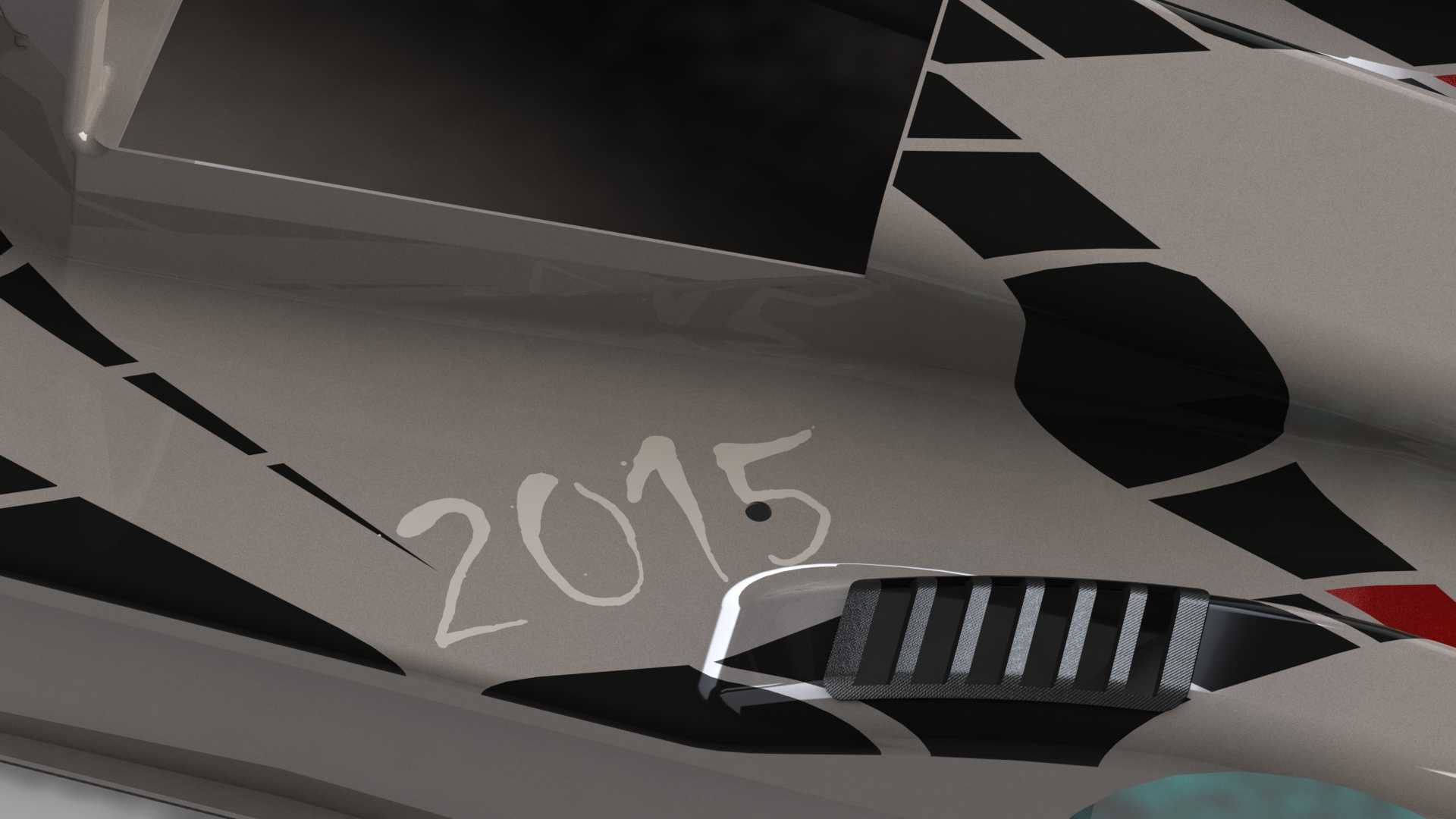

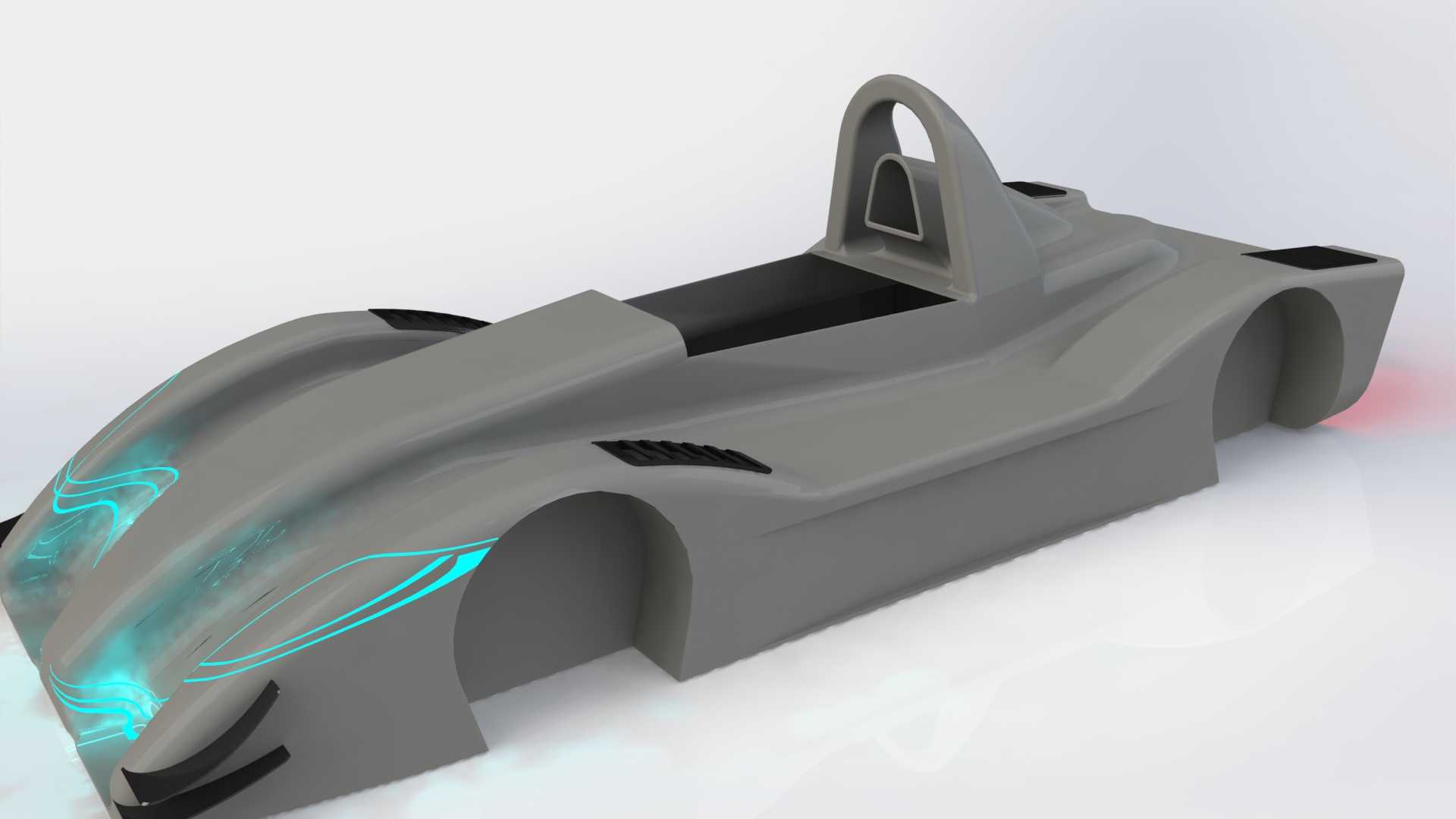

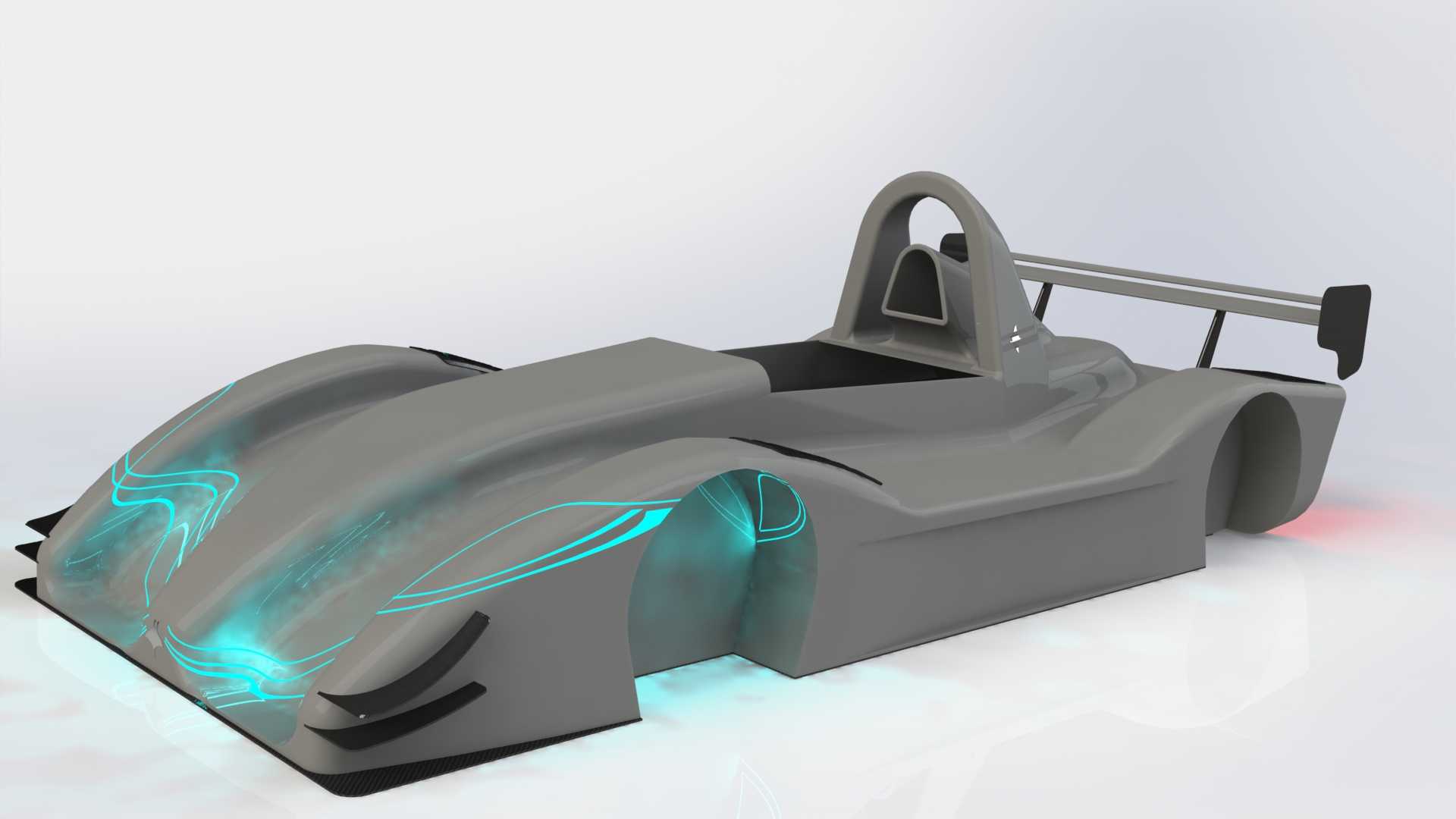

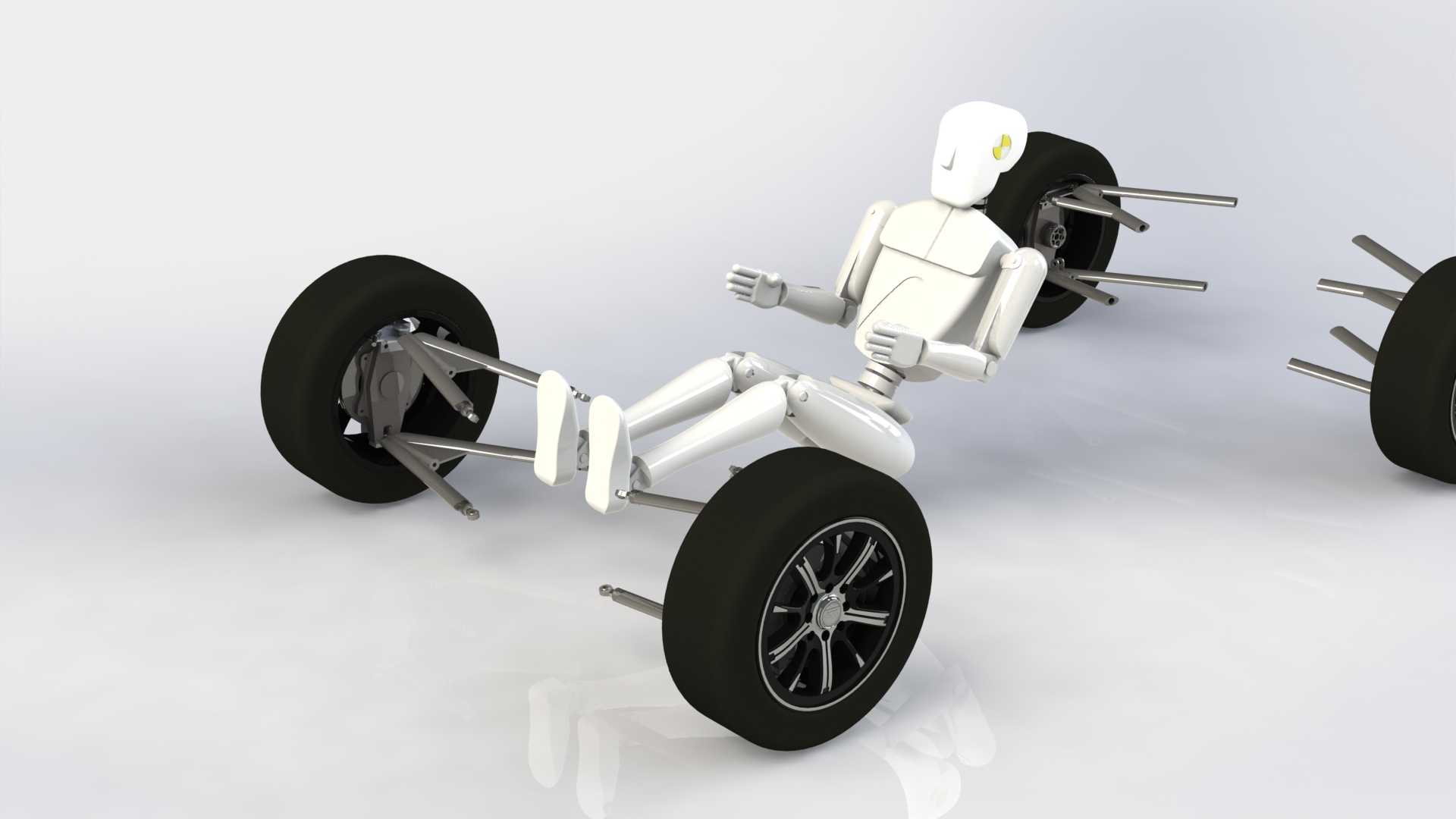

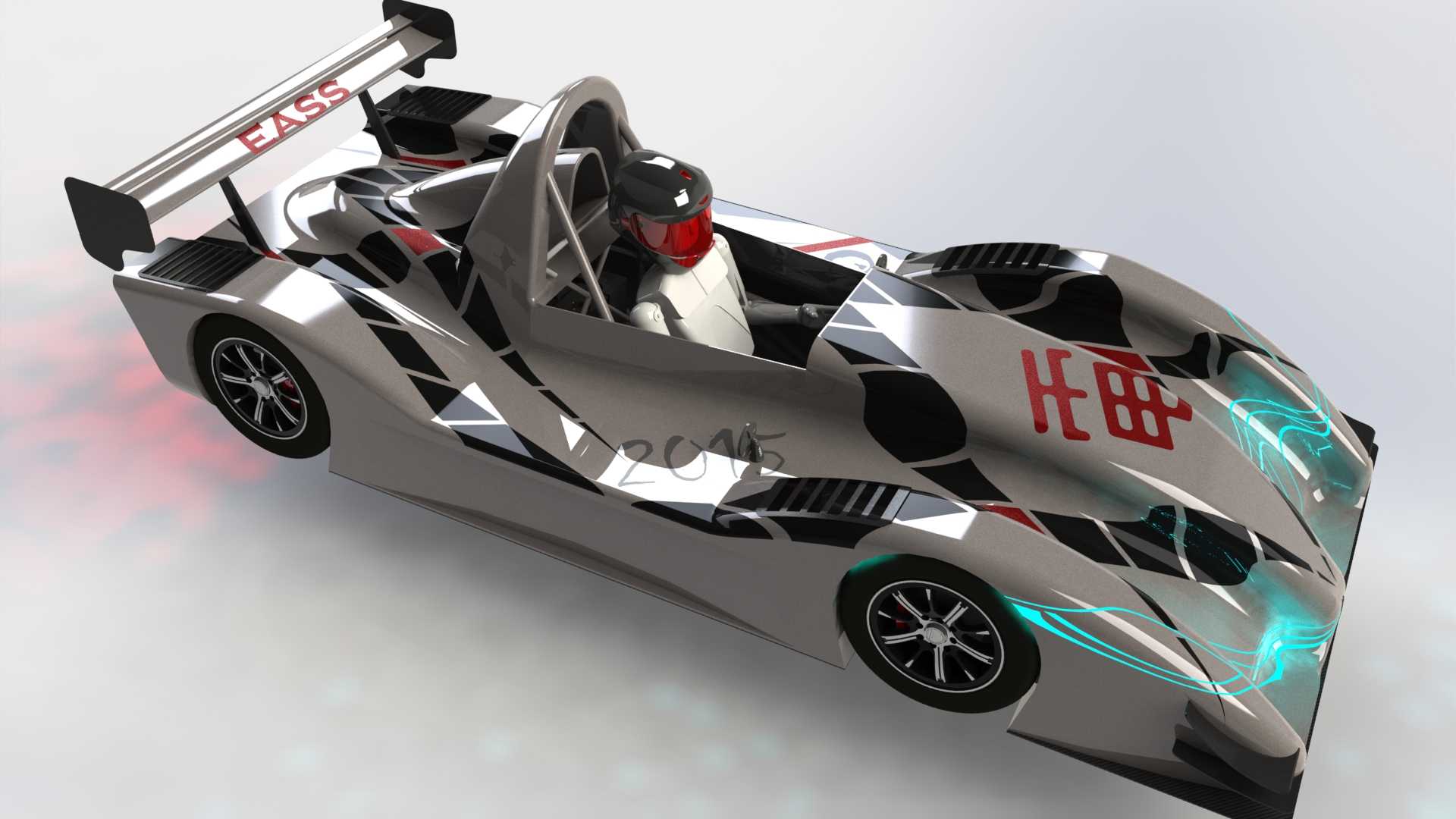

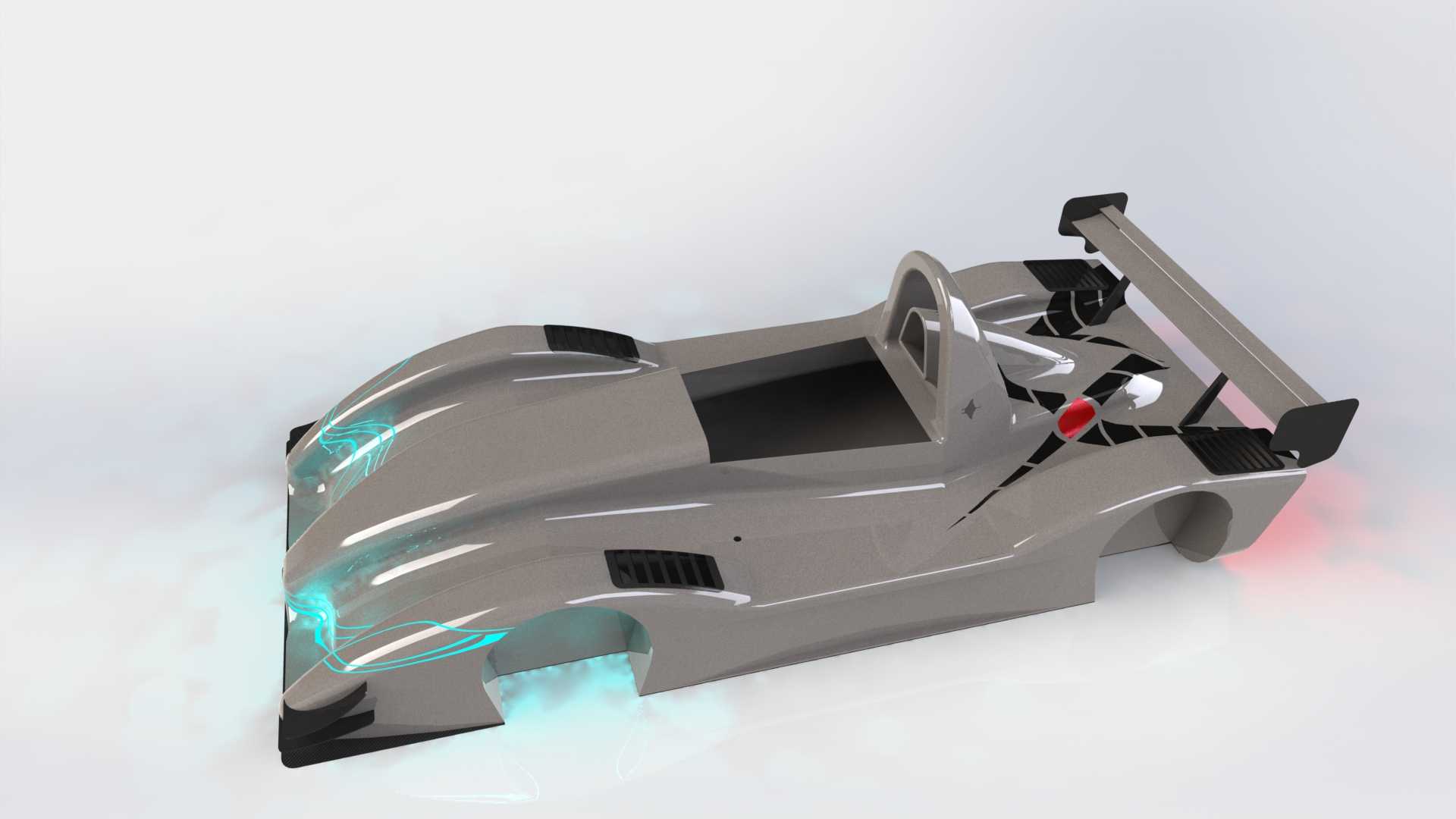

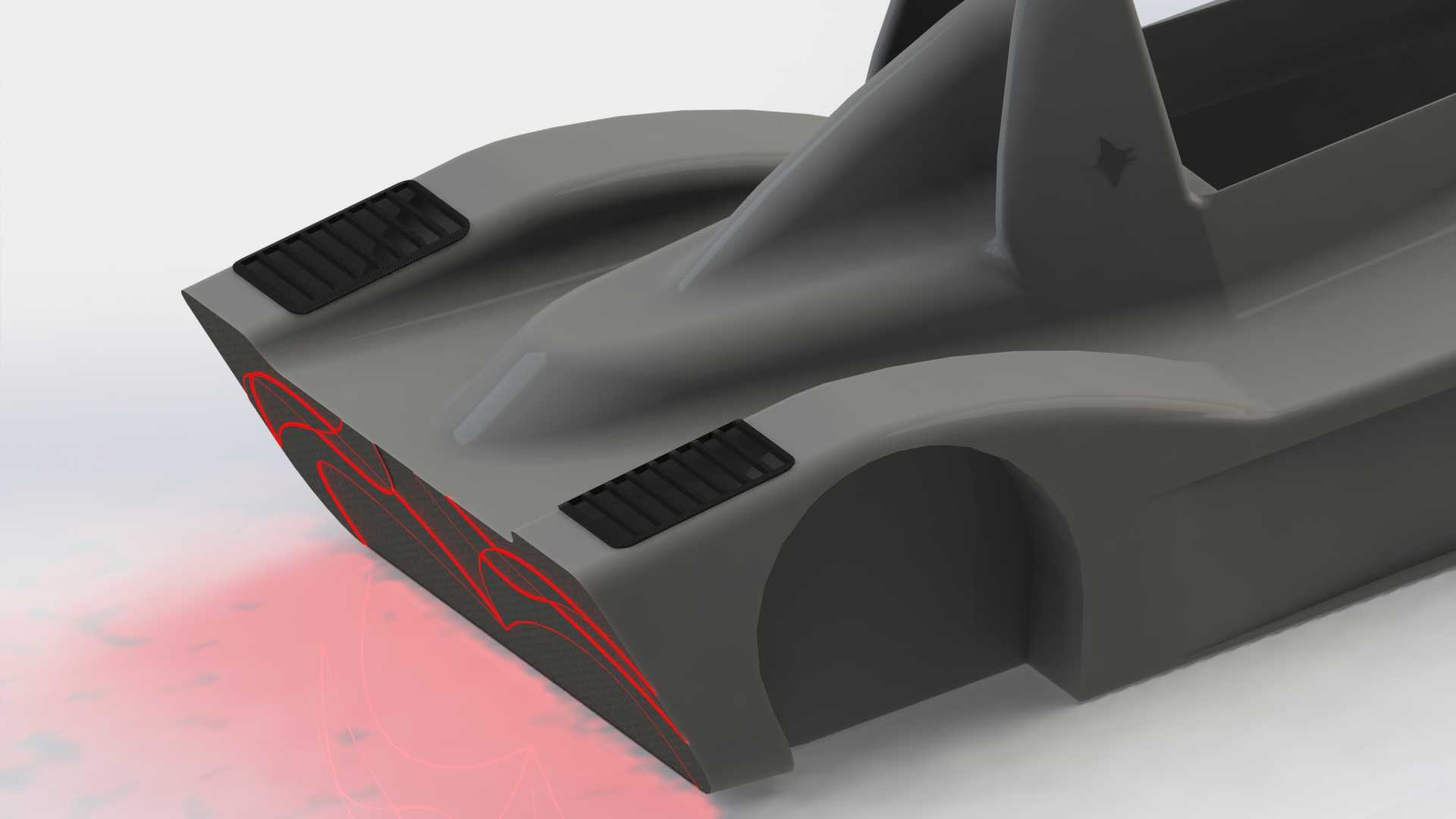

　　而应结合翻滚载荷、侧向冲击、前部偏置碰撞以及安全带锚点拉力进行校核。模型中假人佩戴头盔并保持握舵姿态，可直接用于判断头盔与防滚环、舱口边缘、前视野边界之间的最小距离。赛车驾驶舱的人机工程不同于普通乘用车，驾驶员肩部、肘部、膝部和手腕活动范围都受到狭窄单体壳限制，因此在数模阶段需要反复确认转向柱角度、座椅靠背倾角、脚踏板深度以及安全带走带路径。若头盔在极限颠簸或碰撞后移时接触防滚结构，或肘部在转向过程中与舱壁发生干涉，后续实体制作会带来大量返工。车身表面采用黑白块面与红色线条装饰，外观面并非单纯造型件，它同时承担气流引导、部件遮蔽和维护开口划分的作用。驾驶舱两侧的锐利折线能够反映车身侧板与底板之间的过渡关系，前鼻锥、

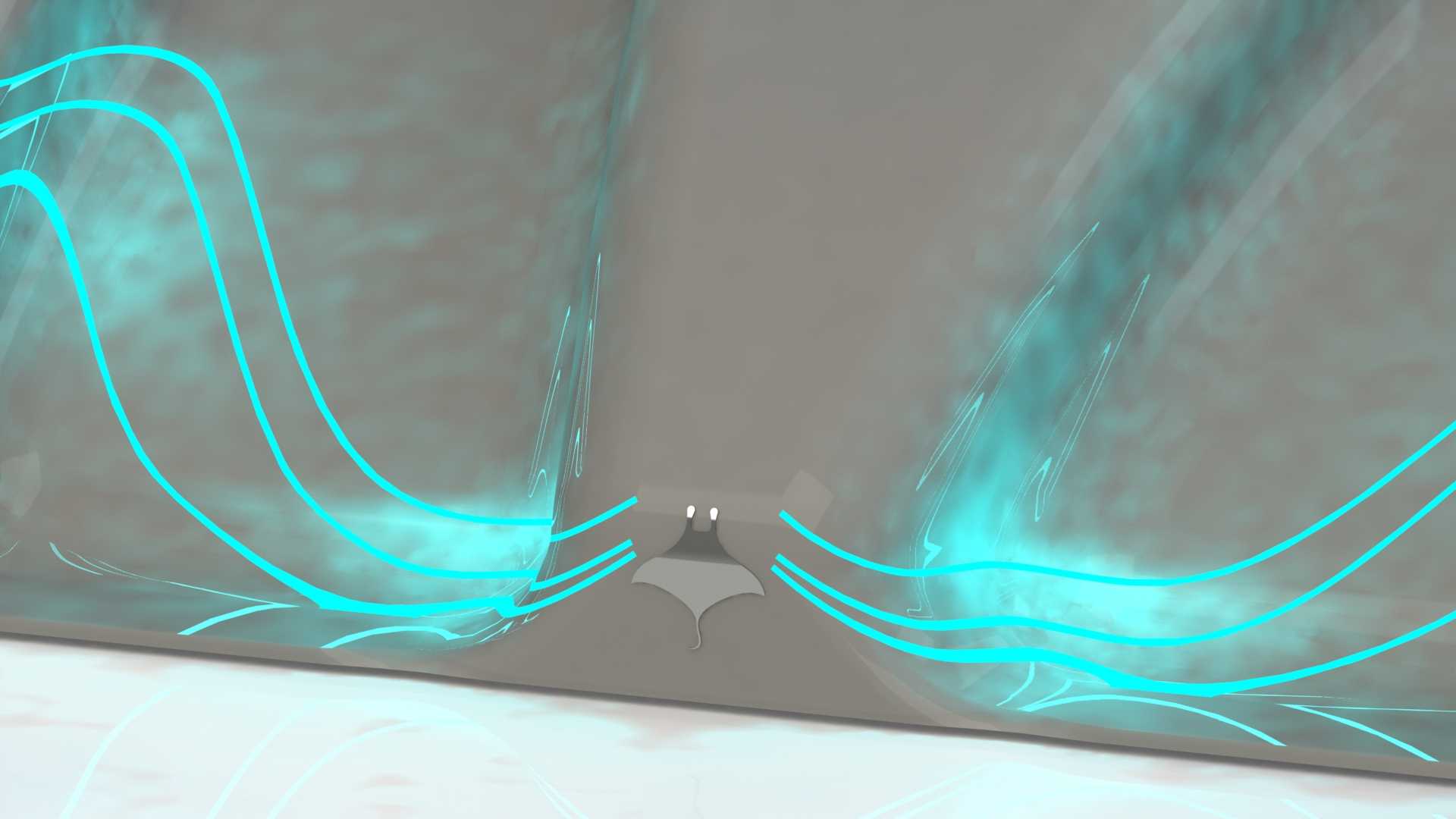

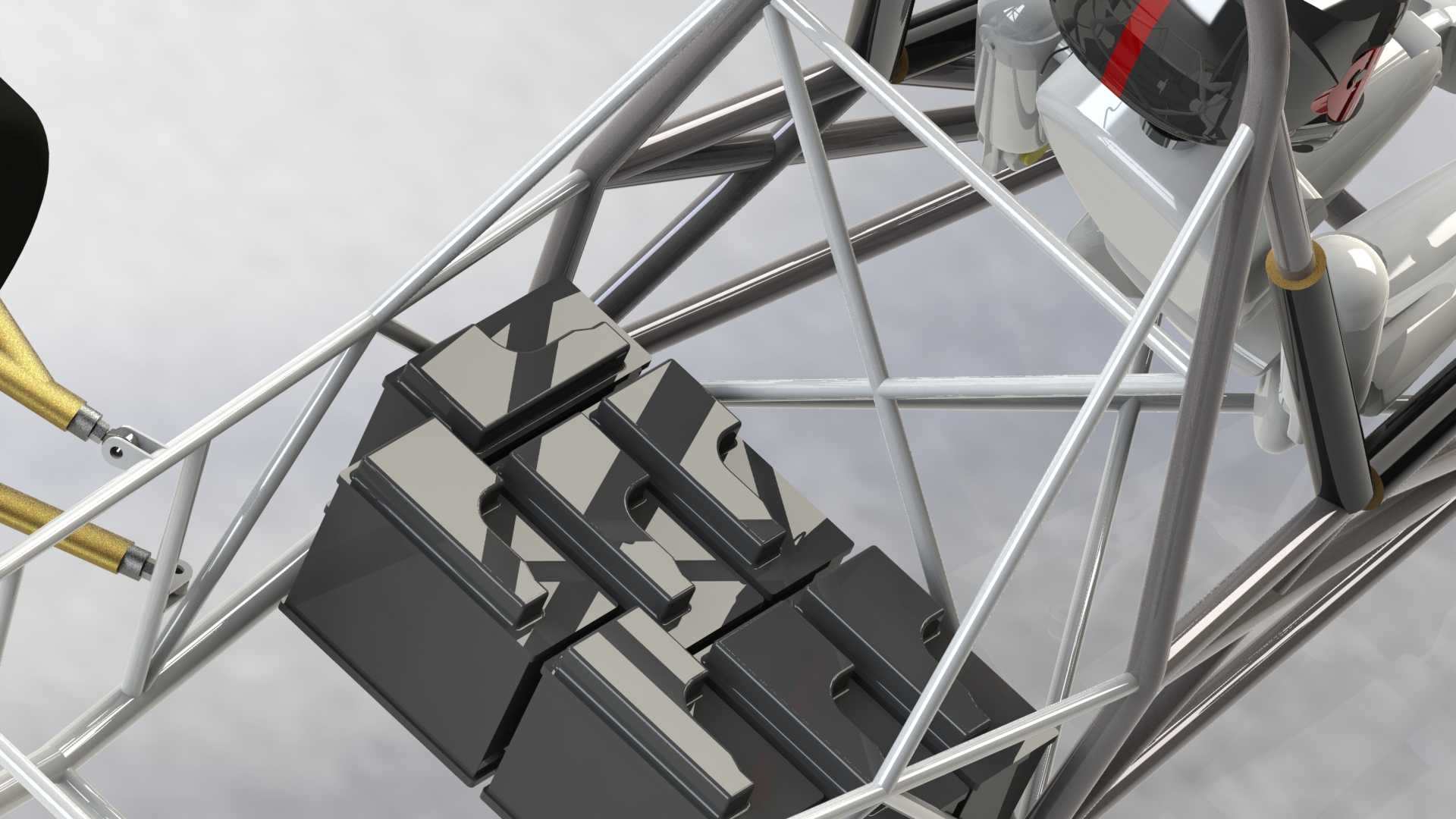

　　侧箱入口和轮带区域的边界也应在总布置中同步考虑。对于开放式方程式赛车，前轮扰动气流、侧箱散热气流和驾驶舱头部气流相互影响，驾驶舱开口宽度、头盔暴露高度以及侧缘高度都会改变空气动力表现。数模在结构表达上保留了框架杆件、座椅支撑、人体模型和外部车身的相对位置，便于工程师拆分讨论：底盘工程师关注单体壳与防滚架连接，造型工程师关注外覆盖件曲面连续性，制造人员关注铺层或焊接空间，赛事安全检查人员则关注乘员逃逸路径和保护件余量。安装边界方面，驾驶舱不是孤立部件，前方需要预留前鼻锥、前防撞结构、转向器和踏板组安装空间；后方需要衔接动力总成、进气通道或后部防火墙；两侧则要与侧箱、散热器、线束和车身快拆板相连。

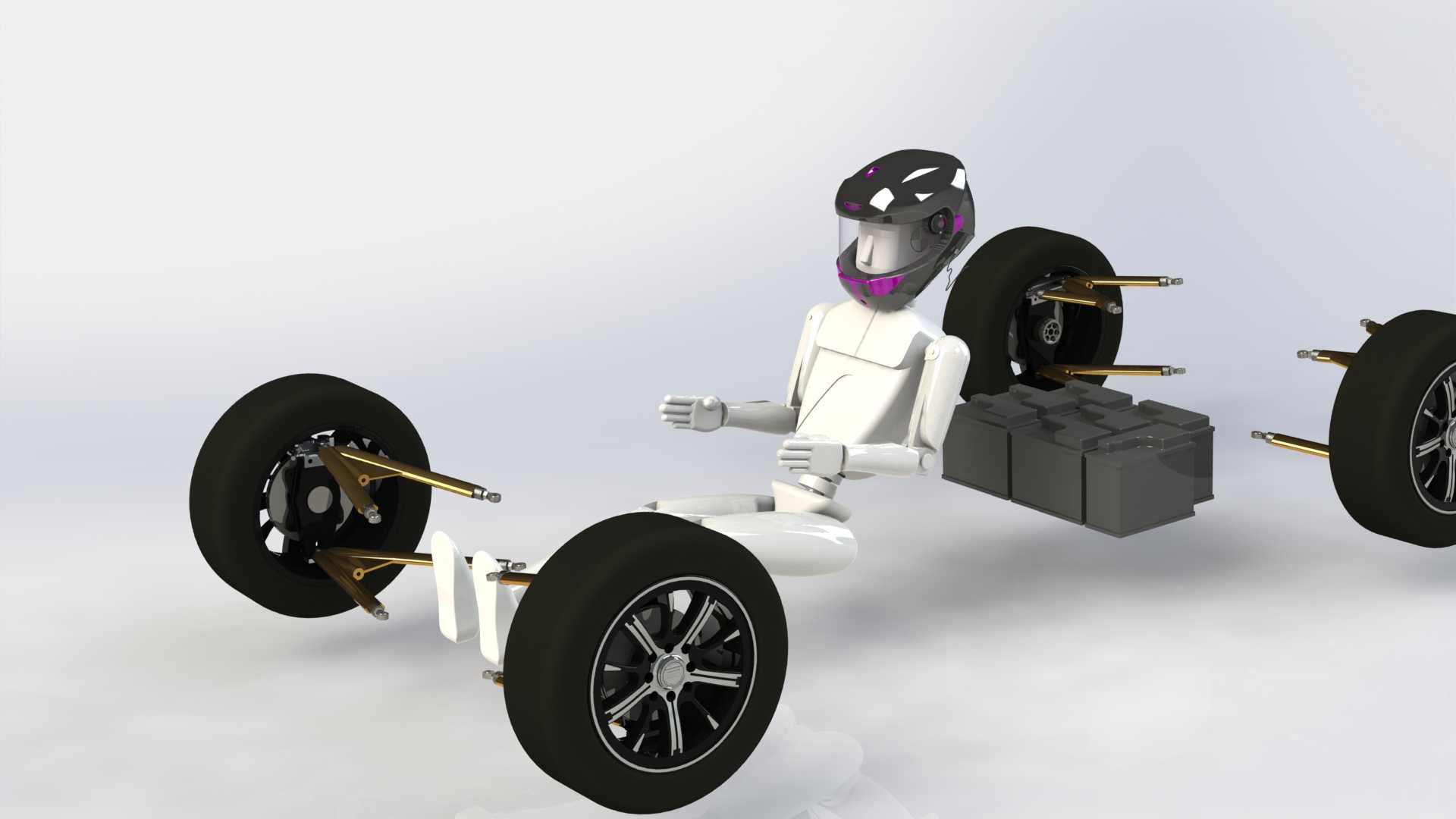

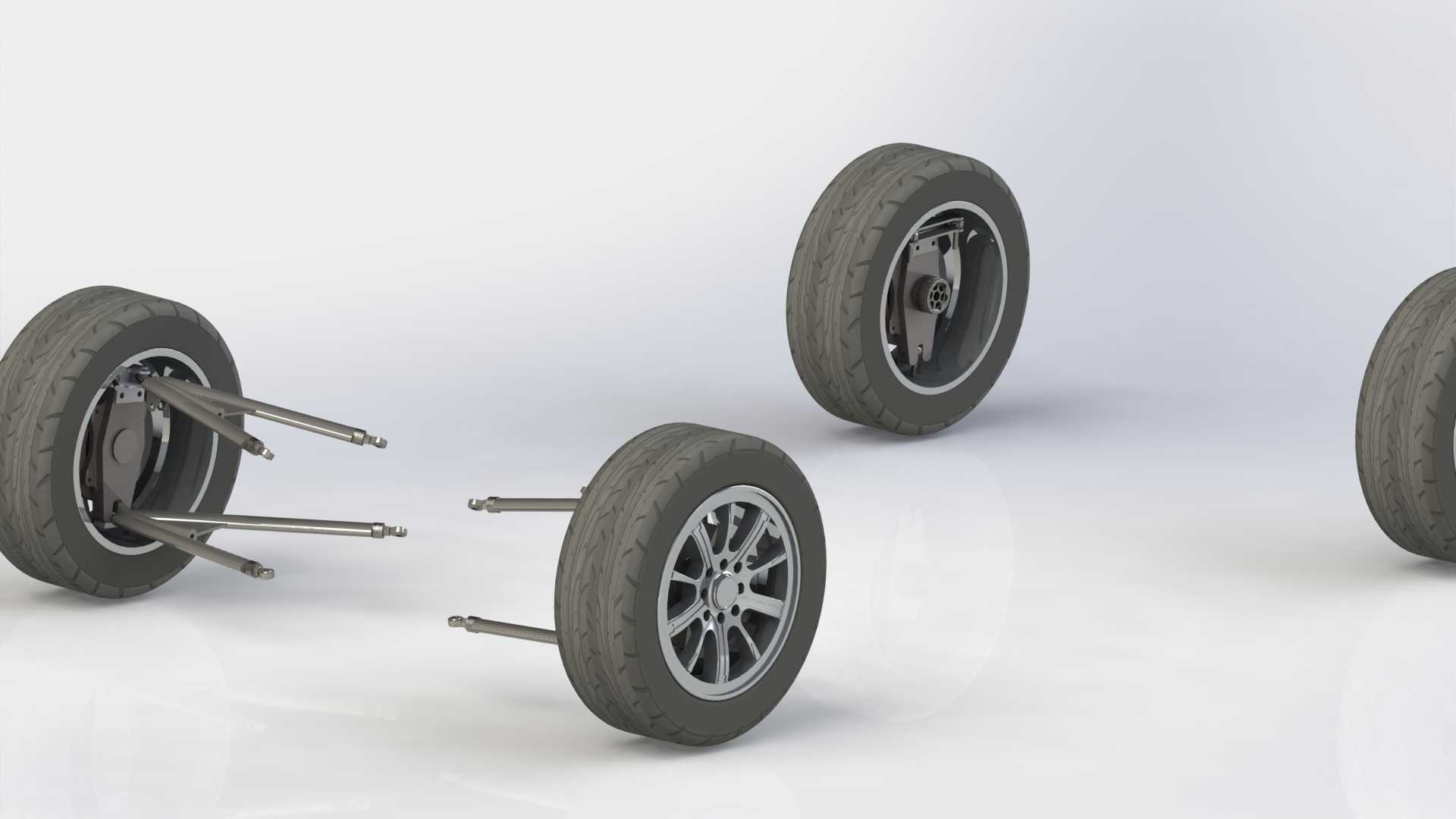

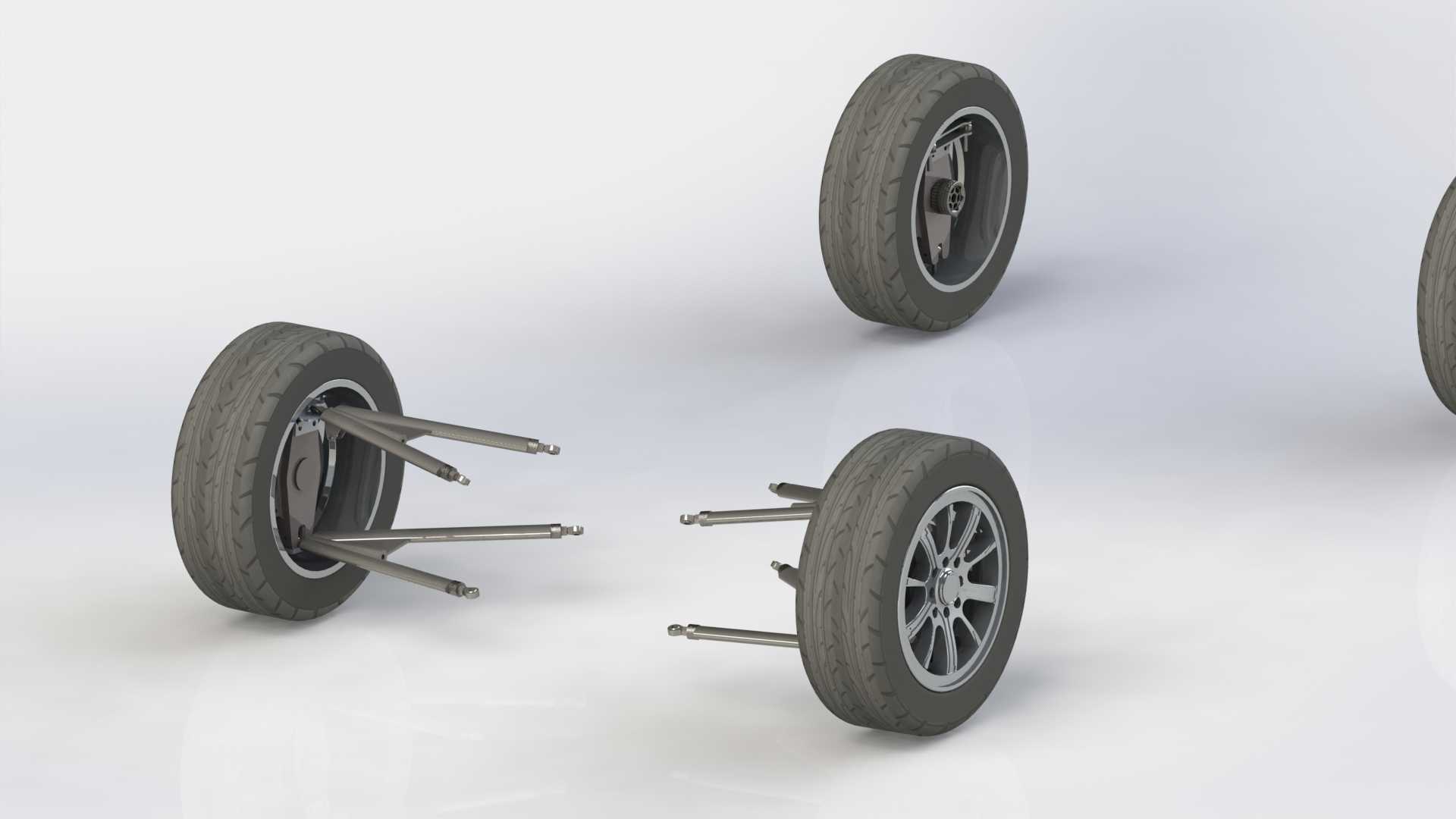

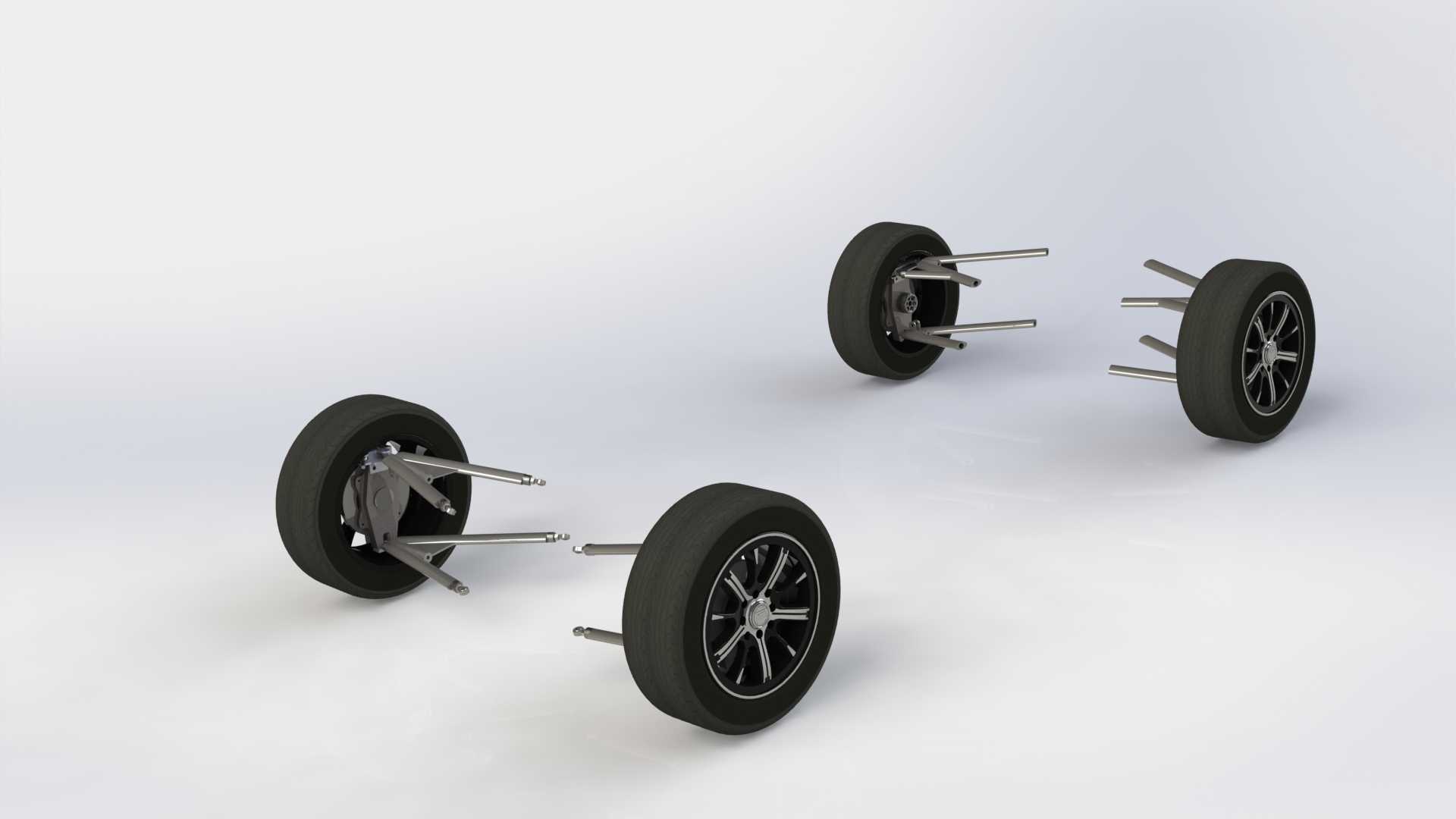

　　座椅周围的轮廓应根据车手体型建立个性化衬垫模型，使背部、腰部和头部约束在可控范围内。方向盘后方的仪表、显示模块和拨杆操作区虽然在图中未完全细化，但在总布置时必须与头盔视野和手臂姿态同步校核。脚踏区域应保证制动踏板、油门踏板和脚部护板之间有明确间隙，避免高减速度下脚部错位。悬架推杆、摇臂和拉杆若穿过驾驶舱两侧，还需设置密封和防护边界，防止运动件接触车手。模型中的原型属性较明显，部分动力、悬架参数仍处于待定义状态，这反而适合作为前期协同平台：结构组可以在现有舱体硬点上补充悬架安装座，动力组可以校核发动机与防火墙距离，电气组可以布置传感器线束、数据采集模块和紧急断电开关，制造组则可以依据外形尺寸评估五轴加工、复合材料模具或管材弯制的可行性。评审此类数模时，应先锁定车手中心线、防滚架最高轮廓、舱口最小通过宽度和安全带锚点坐标，再细化外观曲面；否则造型过早冻结，容易导致安全结构和人机空间被迫妥协。整体来看，该作品把赛车最核心的驾驶约束集中在一个可视场景中，能够帮助设计者从人体、安全、底盘、空气动力和制造边界多个角度理解方程式赛车驾驶舱的工程逻辑。
