内燃机活塞精密结构三维数模

　　活塞作为内燃机往复运动核心承载构件，在整机运行中承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，其结构合理性直接决定发动机的动力输出效率、密封可靠性与服役寿命。这款活塞三维数模完整还原了量产车用活塞的全部典型结构特征，可直接用于发动机原理教学、结构拆解演示、虚拟装配验证以及非标动力设备的前期方案选型参考。

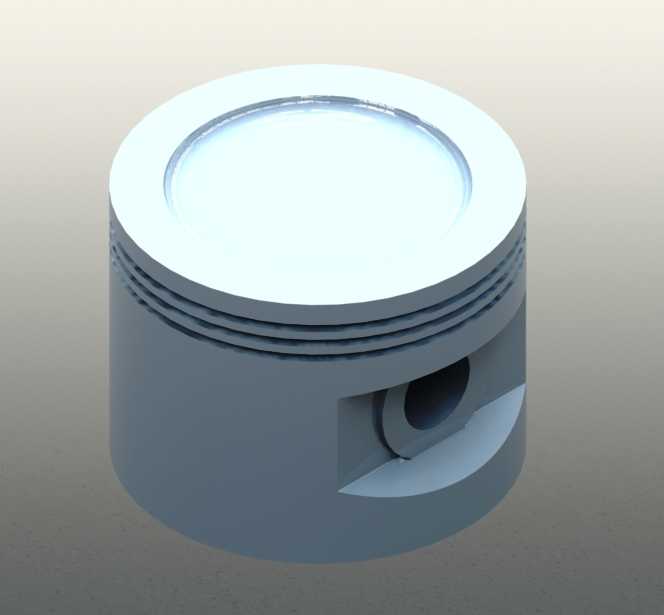

　　从实际装机工况来看，活塞工作环境长期处于高温、高压、高速往复冲击的极端条件下，顶部直接接触燃烧室燃烧后的高温燃气，工作瞬时温度可超过数百摄氏度，同时需要承受燃气做功行程中数兆帕的爆发压力，因此结构设计上必须同时兼顾轻量化、结构强度、热传导与运动导向多重需求。数模中活塞头部设置了多道环槽结构，对应安装气环与油环：气环主要作用是密封燃烧室与曲轴箱之间的间隙，防止高温高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁面上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。环槽的轴向宽度、槽底圆角都经过结构优化，既保证活塞环安装后具备合适的侧隙与背隙，允许环在工作中随温度变化自由伸缩，又能避免环槽位置在交变冲击载荷下出现应力集中导致开裂。

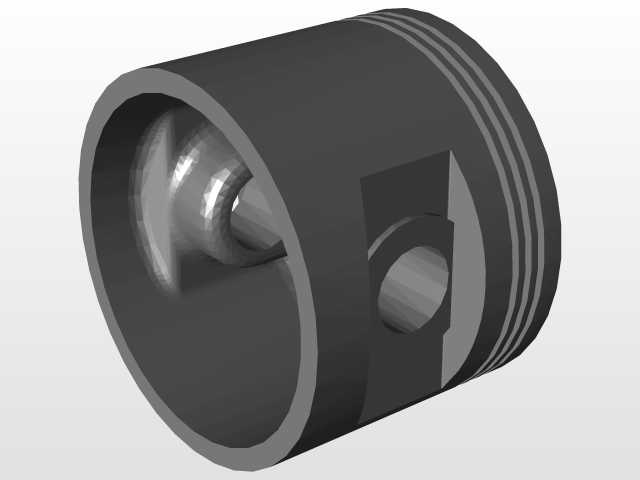

　　活塞裙部是运动导向的核心部位，数模呈现的圆柱裙部在装机后与气缸内壁形成滑动配合，工作中裙部会在侧压力作用下紧贴缸壁，引导活塞沿气缸轴线做稳定的往复直线运动，同时承受连杆摆动带来的侧向分力。实际量产设计中裙部通常会加工出微小的椭圆度与纵向型线，补偿活塞受热后沿销座方向的热膨胀量，避免热态下活塞在缸孔内出现卡滞，这款数模的裙部外圆轮廓完整保留了配合面的几何特征，可用于后续配合公差标注与运动间隙校核。

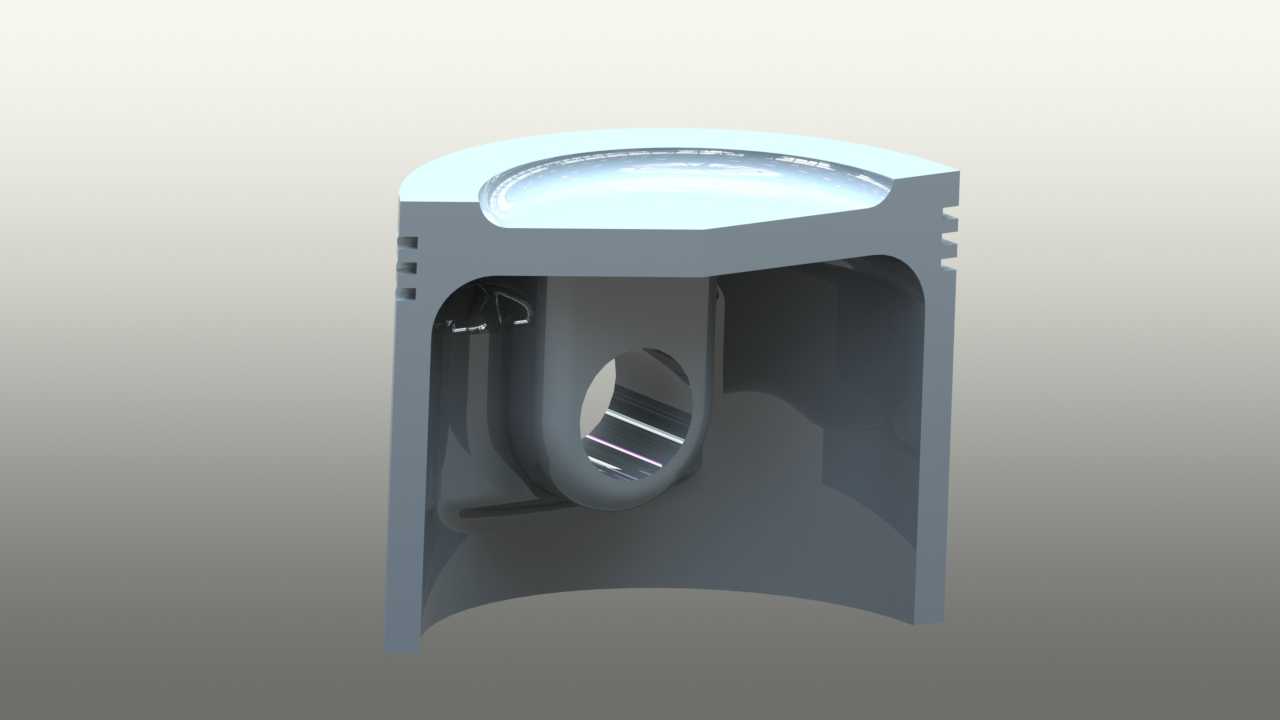

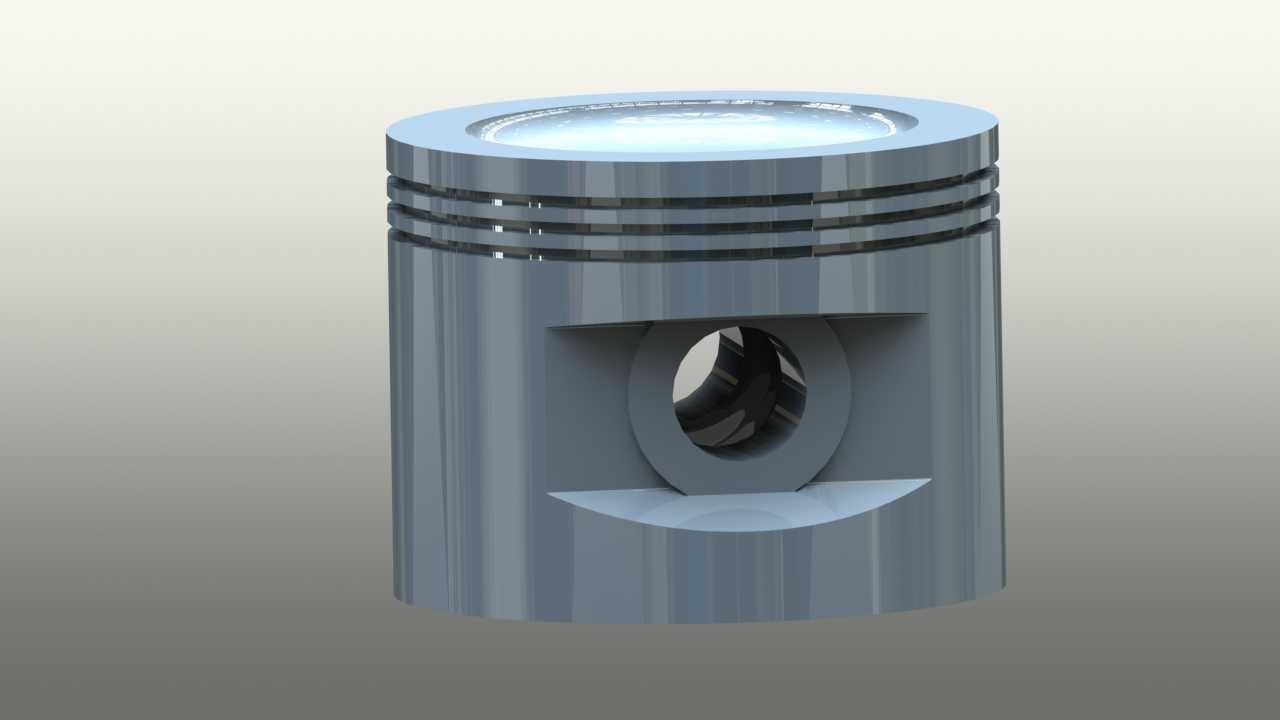

　　活塞销孔位于裙部中部的销座结构上，是连接活塞与连杆小头的关键安装接口，贯通的销孔用于装配活塞销，将活塞承受的燃气作用力传递给连杆，进而驱动曲轴旋转。数模中销座部位做了加厚补强设计，销孔周边的金属实体厚度明显大于裙部薄壁区域，用来分散活塞销传递的集中载荷，避免销孔在高频冲击下出现椭圆变形甚至开裂；销座下方的裙部位置还设计了弧形让位缺口，该结构是为了给连杆小头在活塞往复运动过程中的摆动留出运动空间，防止连杆在上下止点附近摆动时与活塞实体发生运动干涉，这一细节是活塞结构设计中非常典型的运动避让处理。

　　从安装边界维度梳理，活塞整体为同轴圆柱回转主体，外径尺寸与对应发动机的气缸内径保持严格的配合关系，设计时间隙需要控制在合理区间：间隙过小会导致热态膨胀后活塞拉伤缸壁甚至抱缸，间隙过大则会引发活塞敲缸、密封不良、机油耗上升等故障。活塞的轴向总高度需要匹配发动机的压缩比设计，活塞顶面到活塞销孔中心的距离直接影响燃烧室容积，是发动机配气与压缩比调校的核心尺寸参数。销孔的内径尺寸与选配的活塞销外径形成过渡配合，销孔两端通常还会设置卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销子两端脱出刮伤气缸内壁。

　　在结构设计思路层面，这款活塞整体采用了轻量化的薄壁壳体加局部补强的布局，头部环槽区域保证足够的轴向厚度来承受热负荷与环的侧压力，裙部在保证导向刚度的前提下尽可能削减不必要的实体质量，降低往复运动的惯性力，减小曲轴连杆机构的动载荷与振动。销座作为力流传递的核心路径，金属材料从销孔位置向裙部与顶部平滑过渡，避免截面突变带来的应力集中，整个力流路径从活塞顶面承接燃气压力，经由头部实体传递到销座，再通过活塞销传递给连杆，结构传力路径连续顺畅，没有明显的受力薄弱截面。

　　在实际应用场景中，这类活塞结构不仅用于常规车用汽油发动机，在小型通用动力、农用机械动力、微型空压机等存在往复压缩做功的设备中也会用到同结构原理的活塞构件。三维数模完整还原了所有装配关联特征，工程师可以直接将其导入虚拟装配环境，搭配连杆、曲轴、气缸套、活塞环等配套构件完成运动仿真，验证全行程内的运动干涉情况，也可以基于该数模开展有限元热力耦合分析，校核不同工况下活塞的温度场分布、热变形量与机械应力分布，为后续的结构优化、材料选型（比如铝合金铸造、钢质活塞等不同工艺方案）提供完整的几何基础。数模中各特征的几何关系清晰，环槽、销孔、让位缺口、裙部轮廓的位置精度都符合实际工程建模规范，能够帮助从业者快速理解活塞从功能需求到结构落地的完整设计逻辑。
