Nema23步进电机带线圈转子完整结构

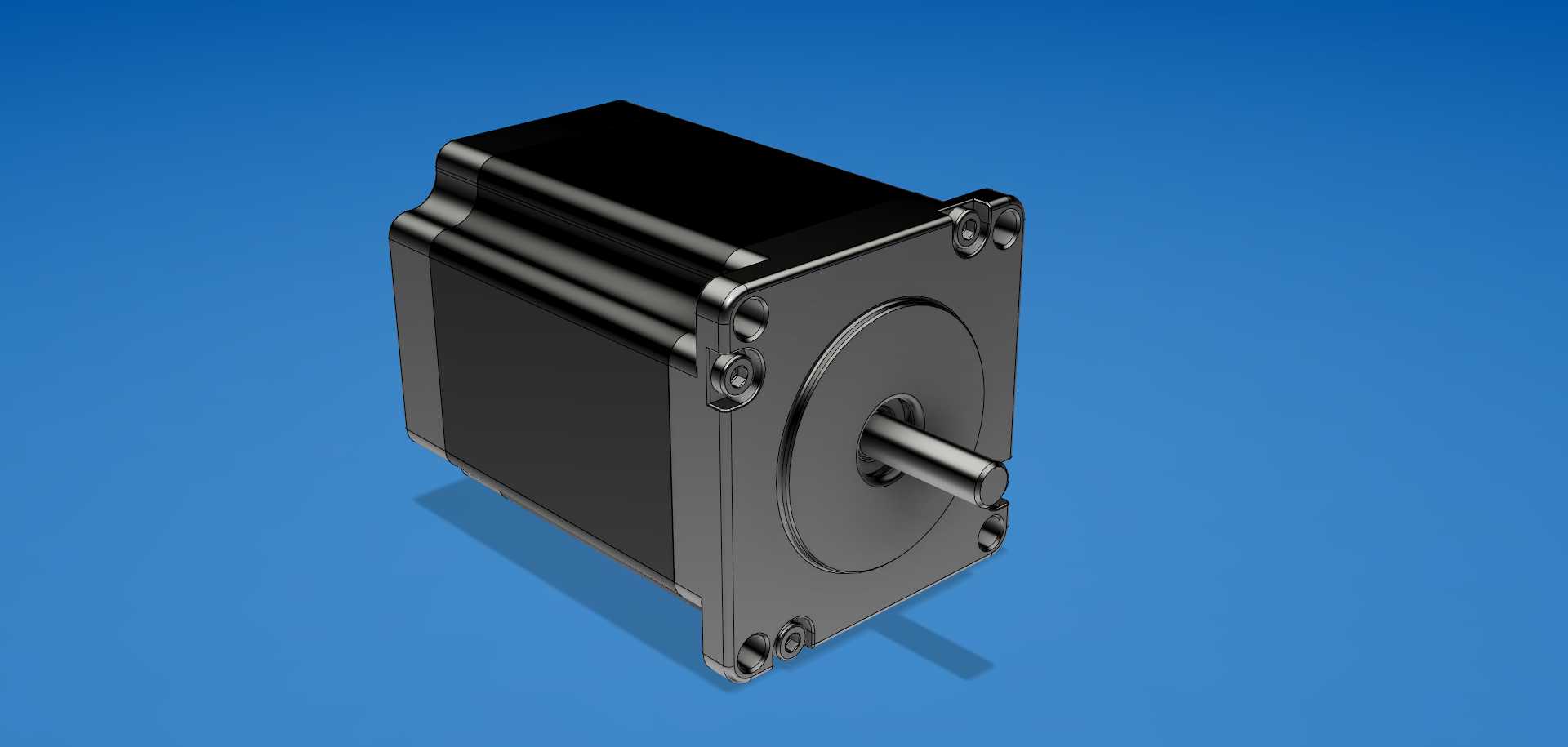

　　这套Nema23规格步进电机的三维结构，把前端安装法兰、输出轴、定子壳体、内部绕组与转子总成全部按实物装配关系还原，不是仅保留外壳的外观简化件，做设备布局时可以直接核对内部构件占用空间，避免后期拆装机时才发现绕组端部与周边走线、支架发生干涉。

　　从现场使用场景来看，57系列也就是Nema23步进电机，在桌面数控雕刻机、小型皮带输送机、点胶工位、3D打印重载模组、半自动包装送料机构里用得非常普遍：法兰安装面贴合设备立板或者电机座之后，四个沉头孔从端面穿入锁紧，输出轴通过联轴器连接滚珠丝杠、同步带轮或者小型减速箱，每收到一个脉冲信号，转子就转过固定步距角，开环控制下就能拿到稳定的低速大扭矩，不需要额外加装反馈线缆，柜体布线和驱动器调试都比伺服方案简单，成本也更适配中小批量非标设备。

　　建模时先从安装基准入手：Nema23的方形法兰边长为57mm，这是行业通用安装边界，四个安装孔的孔位分布在法兰四角，孔轴线到电机中心的距离完全符合NEMA标准安装尺寸，输出轴为标准圆柱轴，轴径、轴伸长度、端面键槽/扁位都按实物尺寸绘制，选型对接联轴器时，可以直接在三维里测量轴伸插入深度，确认联轴器顶丝锁紧位置不会和轴根台阶发生碰撞。电机壳体外侧的散热筋、端盖止口、后端出线位置也都做了实体还原，布线时能提前预留航空插头或者线缆弯折的空间，不会出现电机装完之后电源线被设备侧板顶住的问题。

　　内部结构部分，定子铁芯叠片压装在外壳内腔，多组电磁线圈按照相序整齐嵌放在定子槽内，线圈端部的绝缘骨架、引出线走线槽都有体现；中间转子总成包含硅钢片叠压铁芯、永磁体段、中心转轴，转轴两端由端盖内的轴承支撑，转子和定子之间保留均匀的微小气隙，这也是步进电机能够精准步进的核心结构基础。拆开模型查看内部时，可以清晰看到绕组排布、转子磁极对应关系，给电气人员讲解步进电机工作原理、或者做电机维修拆装演练时，不用单独剖切实物就能展示全部配合关系。

　　结构设计思路上，前端盖和壳体采用止口定位，保证前后轴承的同轴度，输出轴从前端盖中心穿出，轴端预留的平面用于联轴器顶丝锁紧，防止传动过程中轴和轮件发生相对滑动；外壳选用铝合金挤压型材，表面做发黑或者阳极氧化处理，外侧的棱面既提升壳体刚性，也能增加散热面积，电机持续运行时绕组产生的热量可以通过铁芯传导到壳体，再经由散热面散到周围空气中，降低长时间工作下的温升。后端盖预留的出线孔配套防水接头，车间多粉尘、少量溅油的工况下也能保护内部线圈不受污染。

　　做整机布局校核时，可以直接把这个电机模型调入装配体：先将法兰安装面与设备安装板的贴合面设置重合配合，四个安装孔对齐板上的过孔，提前确认电机总长度方向不会和设备内部的线槽、拖链、相邻工位气缸发生空间冲突；输出轴对接同步带轮时，还能核对带轮端面和电机法兰面的间距，调整张紧轮位置，保证同步带传动的平行度。如果需要加装减速箱，也可以直接在模型上匹配输入端法兰孔位，确认电机轴伸入减速箱的长度符合规格，不会出现轴顶死或者插入深度不足打滑的问题。

　　不同于仅做外观展示的电机模型，这套带完整线圈和转子的结构，既可以用于非标设备的整机空间排布、安装干涉检查，也可以作为教学演示、电机拆解实训的三维参考，结构工程师、电气选型人员都能从中获取准确的安装边界与内部构造信息，省去自行测绘建模的重复工作。
