步进电机驱动器散热壳体结构设计

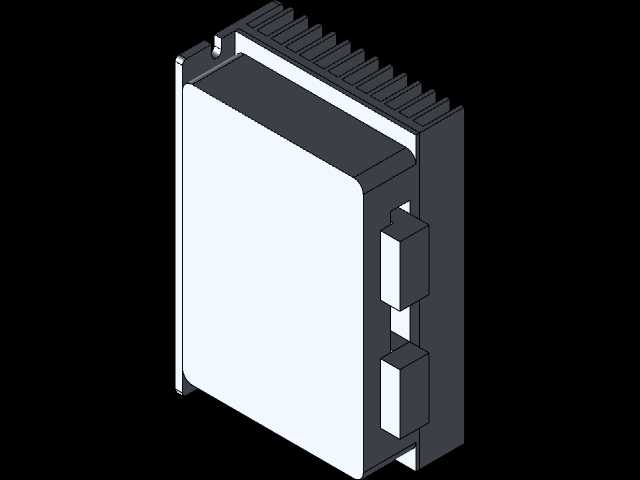

　　这套三维结构围绕步进电机驱动器的实际装机需求展开，壳体主体采用长方体电控模块布局，背部集成连续平行鳍片散热结构，鳍片沿壳体长度方向等距排布，增大与空气的接触面积，适配驱动器长时间带载运行时功率器件的散热要求。正面为平整封闭面板，可预留状态指示灯、参数拨码或标识铭牌的安装位置，面板边缘做圆角过渡，既避免装配时划损线缆，也让整机外观更规整。

　　从设备用途来看，这类驱动器是自动化产线、数控进给机构、包装输送设备、小型工装变位机构里的核心电控部件，负责接收上位脉冲方向信号，将控制指令转换为对应相序的驱动电流，精准控制步进电机的转角、转速与运行扭矩。建模时没有只做外观包覆，而是把壳体内部功率器件的发热传导路径考虑进去：背部鳍片基座与内部MOS管、驱动板的安装面贴合，热量可直接从发热元件传导至铝挤散热鳍片，自然对流条件下即可满足中小功率步进轴的持续运行需求，若设备安装在密闭电控柜内，也可在鳍片侧预留风扇加装空间，强制风冷进一步降低壳温。

　　结构布局上，接线端口集中布置在壳体侧向，分为上下两组凸起接口位，分别对应动力电机接线、电源输入与控制信号接线，端口向外凸出的设计让接线端子插拔操作空间充足，不会和壳体正面、背部散热鳍片发生干涉，现场布线时强电动力线与弱电信号线可分侧走线，减少信号干扰。壳体两侧预留安装固定耳位，耳位上开设通孔，可直接通过螺钉锁紧在电控柜安装背板或设备机架立面上，安装孔位间距按照通用步进驱动器的标准安装尺寸设定，替换同规格旧驱动器时无需重新打孔改板。

　　做外形尺寸边界校核时，需要重点把控三个方向的预留空间：背部鳍片向外延伸的高度方向，要和柜体内壁留出不小于二十毫米的通风间隙，不能让鳍片贴紧柜板堵死散热风道；侧向接线端口凸出的宽度方向，要预留端子压线、线缆弯折的操作空间，避免柜门关闭后挤压线缆；壳体长度方向两端要留出少量余量，方便多台驱动器并排安装时保持间距，避免相邻设备热量积聚。

　　建模过程中对装配公差也做了对应考量，散热鳍片的壁厚均匀一致，铝挤出模时不会出现局部填充不足的问题；前后壳体的拼接止口做错位配合，装配后缝隙均匀，既可以阻挡车间粉尘进入内部电路板，也能提升壳体整体刚性，减少设备运行振动带来的结构形变。端口凸起部分和主壳体为一体化成型结构，相比外接塑料端子座，长期受接线拉扯时不易断裂，适配工业现场频繁调试、改线的使用场景。

　　实际选型配套时，结构工程师可以直接调用该模型完成电控柜的布局干涉检查：提前确认驱动器和柜内断路器、开关电源、接线端子排的相对位置，核算走线槽的排布路径，模拟柜门开合过程中是否会触碰驱动器接线；电气工程师也能依托模型的端口位置，快速生成接线工艺图纸，标注各端子的线径、压接要求。整套结构没有冗余的复杂造型，所有外形特征都服务于散热、安装、接线、防护这几个核心工程需求，完全贴合工业电控设备实用优先的设计原则。
