集成式200W低压直流伺服驱动电机

　　这款一体化低压直流伺服执行单元，把传统分立布置的伺服电机本体、驱动功率板、控制运算板、接线端子排与状态数显模块全部整合在同一台电机的后端腔体内部，省去了机柜内单独安装伺服驱动器、拖拽电机动力编码线缆的繁琐环节，在紧凑自动化设备、桌面级CNC雕刻铣床、移动AGV小车关节、小型包装送料轴、医疗检测设备进给机构这类安装空间局促、走线距离短、要求快速部署的场景里适用性很强。

　　从整机结构布局来看，前端输出端沿用标准伺服法兰安装界面，法兰端面预留四个沉头安装孔，轴伸端采用标准键连接结构，可直接匹配联轴器、同步带轮或者行星减速箱输入端，安装孔位与市面同功率等级60机座伺服电机完全兼容，老设备替换时不需要改动原有安装支架的开孔位置。后端腔体相比普通无驱动伺服电机做了加长设计，用来容纳驱动电路板与接线端子，外壳周圈布置了多道纵向散热筋，既增大了和空气接触的散热面积，也提升了后端壳体的结构刚性，设备运行时功率模块产生的热量可以通过铝制壳体直接传导到散热筋上自然对流散热，常规200W持续输出工况下不需要额外加装散热风扇，避免了风扇积尘、轴承寿命短带来的维护问题。

　　接线部分全部布置在后端顶部，两组绿色插拔式端子台分别负责主电源输入、电机抱闸供电、IO信号交互以及总线通讯接线，端子采用防错插定位设计，现场接线时可以把端子拔下来压好线再整体插回，不用在狭小的设备缝隙里徒手拧螺丝。端子旁集成了小型数码显示窗口，设备上电后可以直接滚动展示当前母线电压、电机转速、故障代码，调试人员不需要连接上位机就能快速判断接线相序、编码器通讯是否正常，现场排错效率比分立式驱动方案高很多。

　　选型适配阶段需要重点留意整机的轴向长度边界，因为驱动单元后置，整机总长度比同功率普通伺服电机长出约三分之一，在做轴系布局时要给后端接线、端子插拔操作预留至少五十毫米的操作空间，不能把电机尾部紧贴设备壁板安装，否则后续检修拔插端子会没有操作空间。机身侧面预留了多个接地固定螺孔，壳体防护等级满足车间常规粉尘环境使用要求，接线端子朝下或者侧装时要避免冷却液直接喷向端子接缝位置。

　　功能特性上，这款一体化伺服支持内部位置、速度、转矩三种控制模式，脉冲方向指令、模拟量调速、CANopen总线通讯都可以通过端子配置切换，不需要拆开壳体改动跳线。内部驱动算法已经和电机本体的编码器参数、绕组电阻电感做了出厂匹配，用户拿到手只需要设置目标转速、电子齿轮比就可以直接运行，不用像分立伺服那样单独做电机参数自整定。低压直流供电的特性让它可以直接适配48V直流母线的移动设备，不用布置高压交流回路，设备的电气安全设计门槛更低。

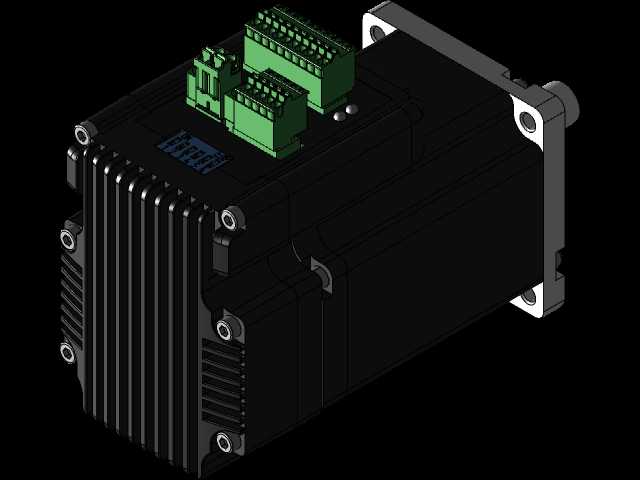

　　建模过程中完整还原了散热筋的拔模斜度、法兰安装孔的沉头深度、端子台的卡扣定位结构、数显窗口的凹陷边界，所有外部装配特征都按实际干涉校验要求做了还原，把模型导入设备总装时，可以直接用来检查电机和周边钣金支架、走线槽、同步带护罩的间隙，提前发现尾部长度不足、接线空间不够这类布局问题，避免加工完安装板才发现装配干涉。机身所有棱角位置都保留了实际产品的圆角过渡，没有出现建模时的尖锐直角，渲染出来的效果和实物外观一致性很高，也可以直接用来做设备方案的对外展示截图。
