F14双发变后掠翼舰载战斗机结构

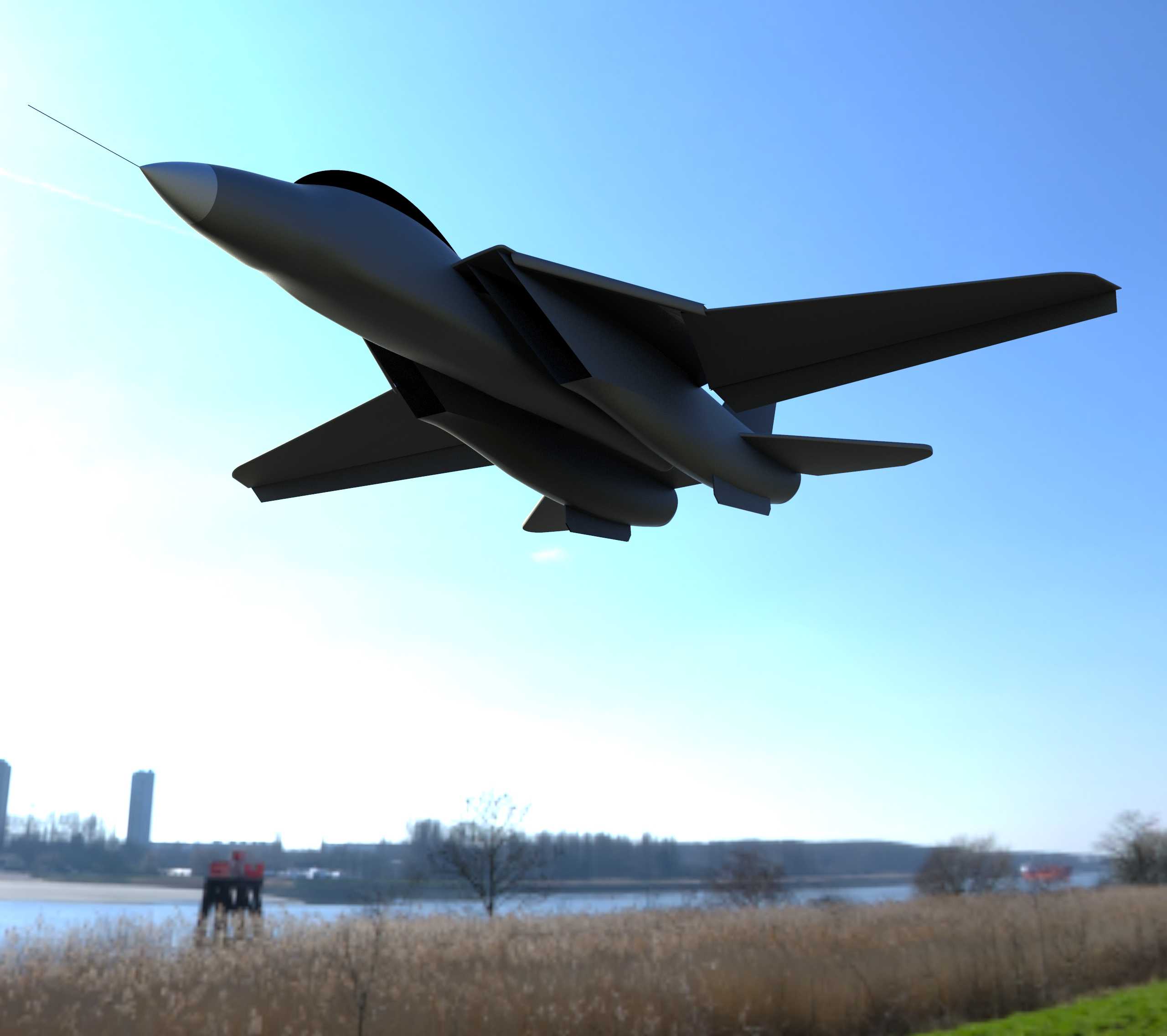

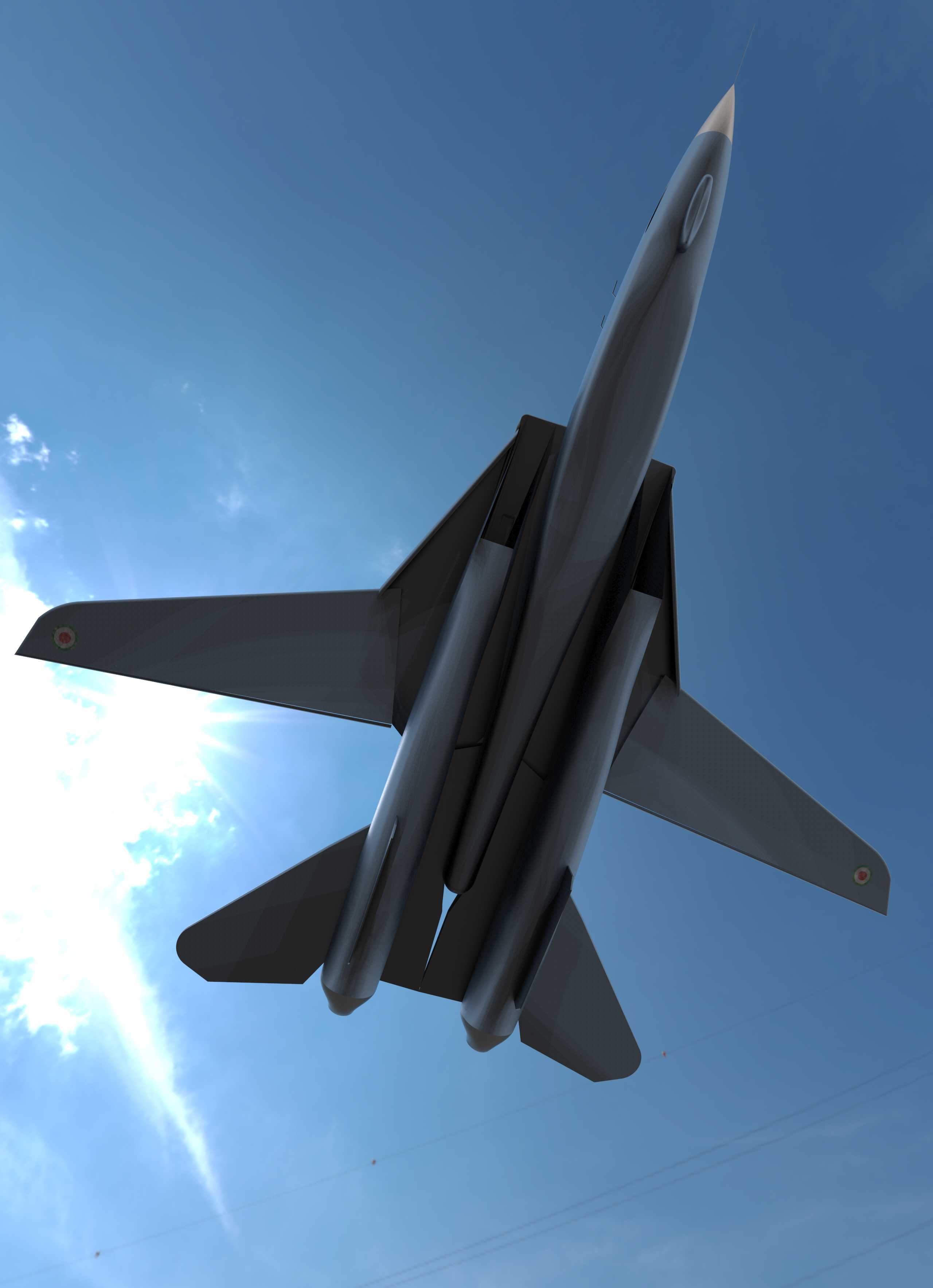

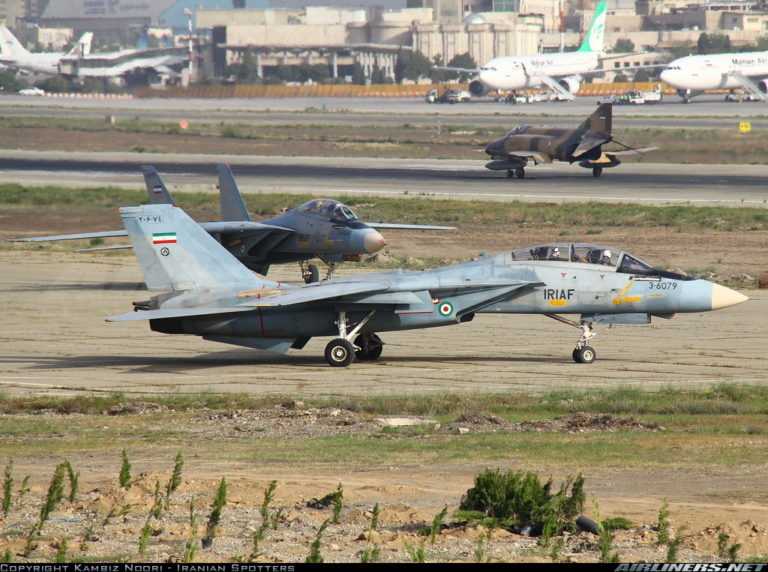

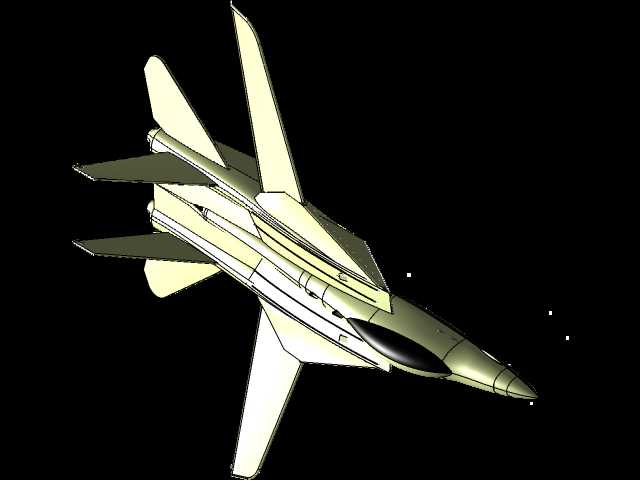

　　本模型呈现的是一种双发、双垂尾、变后掠翼布局的重型舰载战斗机外形与总体结构关系，建模重点集中在机身、机翼、进气道、尾翼、发动机舱和起落架边界之间的空间协调。整机采用狭长机头、串列双座座舱、两侧矩形进气道、宽间距发动机短舱及中央升力体式机身过渡，外形特征服务于高速拦截、舰队防空和机动空战等任务场景。

　　从使用场景看，这类飞行器需要在航母甲板有限区域内完成停放、弹射、拦阻和维护，因此机翼后掠角可变是总体布置中的关键环节。机翼在小后掠状态下可改善低速起降和巡航升阻比，在大后掠状态下降低高速飞行阻力，同时甲板停放时可通过较大后掠角缩减横向占用宽度。模型中机翼转轴、翼套、翼盒过渡区和外翼段的比例关系需要重点表达，因为该区域不仅承受气动弯矩，还涉及作动机构、燃油通路、挂点布置和翼面密封边界。

　　机身前段以雷达罩和座舱为核心，机头尖削，座舱盖向后延伸形成连续背脊。雷达罩与机身框架之间应保留维护分离面，座舱下方需考虑航电设备、前起落架舱和环境控制系统管路的布置。串列座舱使前、后乘员分别承担飞行操纵与武器系统操作，风挡、座舱盖、座椅站位和仪表舱深度在三维建模时不能只按外观拉伸，应结合视线角、弹射通道和结构框位进行校核。

　　中部机身与翼套融合较深，两侧进气道沿肩部长轴向后方延伸。进气口外形、压缩斜板、附面层隔道和发动机短舱之间的过渡，直接影响高速进气效率与维护可达性。宽间距动力舱布置使两台发动机之间形成明显沟槽，这种布局有利于降低单发故障时的相互影响，也为尾翼、拦阻装置和后体减阻提供安装空间。建模时应注意发动机舱中心线与机身轴线存在的安装角，尾喷口、舱段对接环和尾部整流罩需要保持连续，否则在渲染和结构评审中容易出现比例失真。

　　机翼部分包括固定翼套、可变后掠外翼、翼下挂点和后缘控制面。固定翼套承担主要载荷传递，外翼通过转轴机构与中央翼盒连接，翼面厚度沿展向逐步减薄。前缘缝翼、后缘襟副翼和翼尖整流的分模线应与气动分区一致，不能为了外观简化而忽略控制面缝隙。舰载使用条件下，机翼折叠或变后掠机构周边还要预留甲板操作间隙，翼下挂弹后与机身、进气道和尾喷流之间需保持安全距离。

　　尾翼采用垂直安定面与水平尾翼组合，双垂尾向外倾斜并布置在后机身发动机舱外侧，有利于高速方向稳定和尾流干扰控制。水平尾翼位于发动机短舱后段，需兼顾俯仰操纵、喷流热影响和结构梁的连接。尾椎、拦阻钩舱、减速板和尾部告警设备安装区在后体设计中相互挤占空间，模型中应通过分舱和曲面过渡体现这些约束，而不是将尾部处理成单一实体。

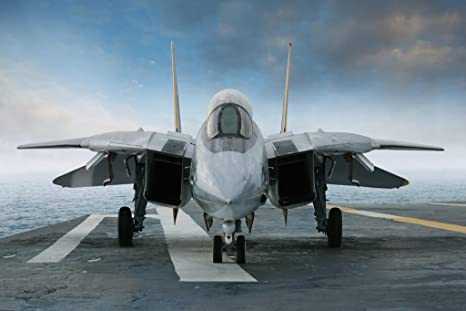

　　起落架布局围绕舰载重载起降设计，前起落架位于座舱后下方，主起落架通常收置于发动机短舱或翼套附近。起落架支柱、轮组、收放作动筒和舱门开启轨迹需要与机身内部骨架、燃油箱和设备架避让。航母弹射时前起落架承受较大牵引载荷，拦阻着舰时主起落架和尾钩区域承受强烈冲击，因此安装接头、加强框和舱门边界在详细设计中均属于高关注部位。

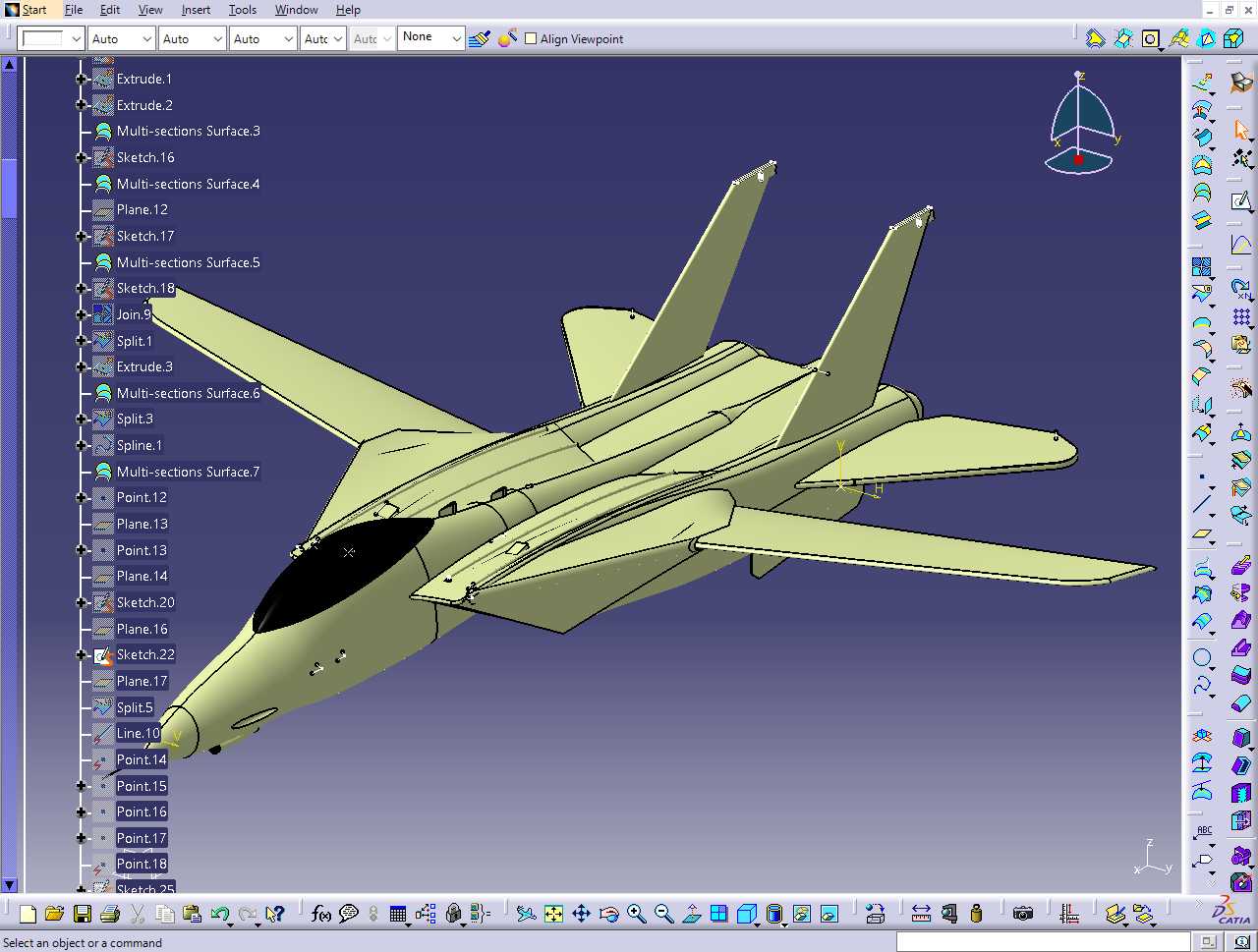

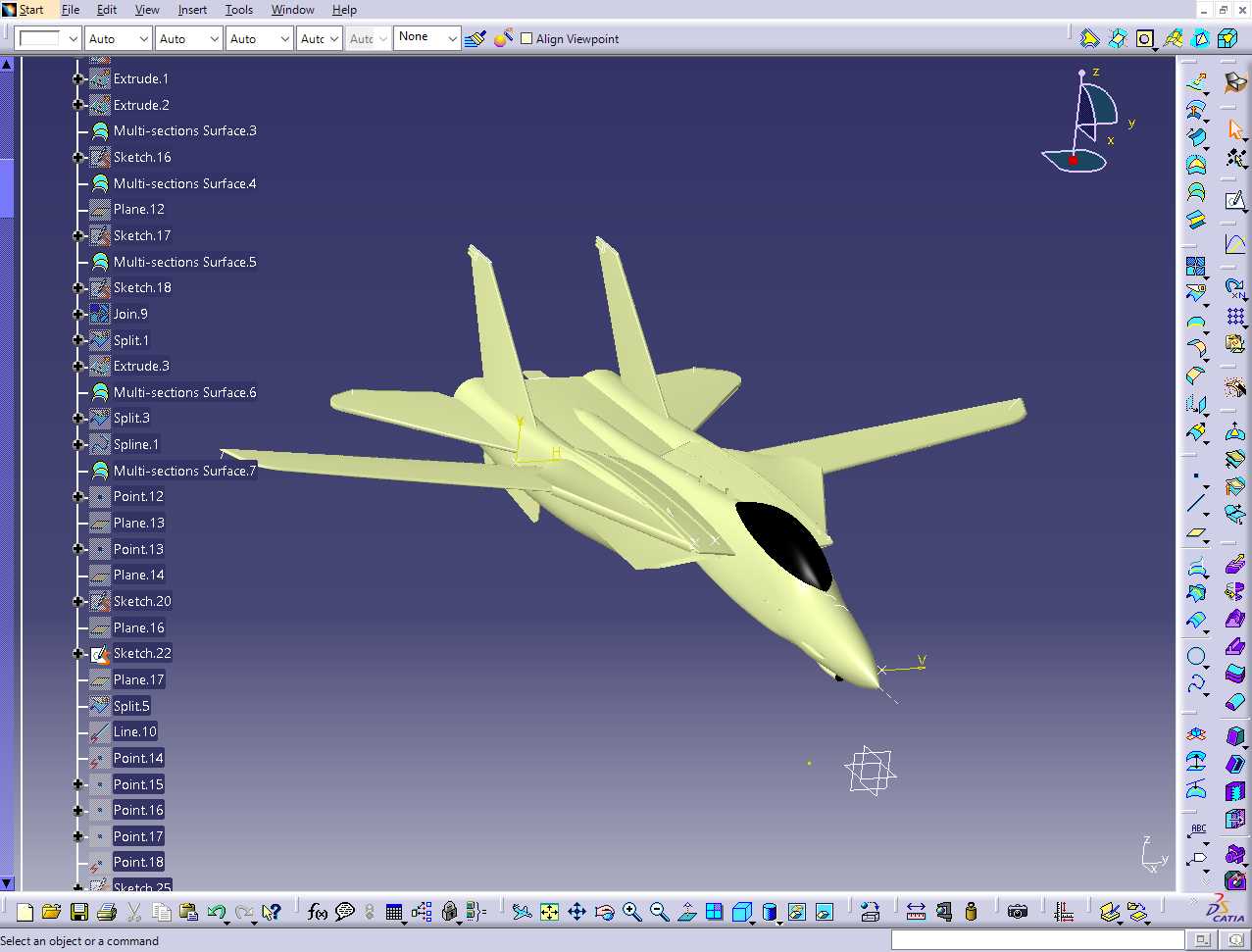

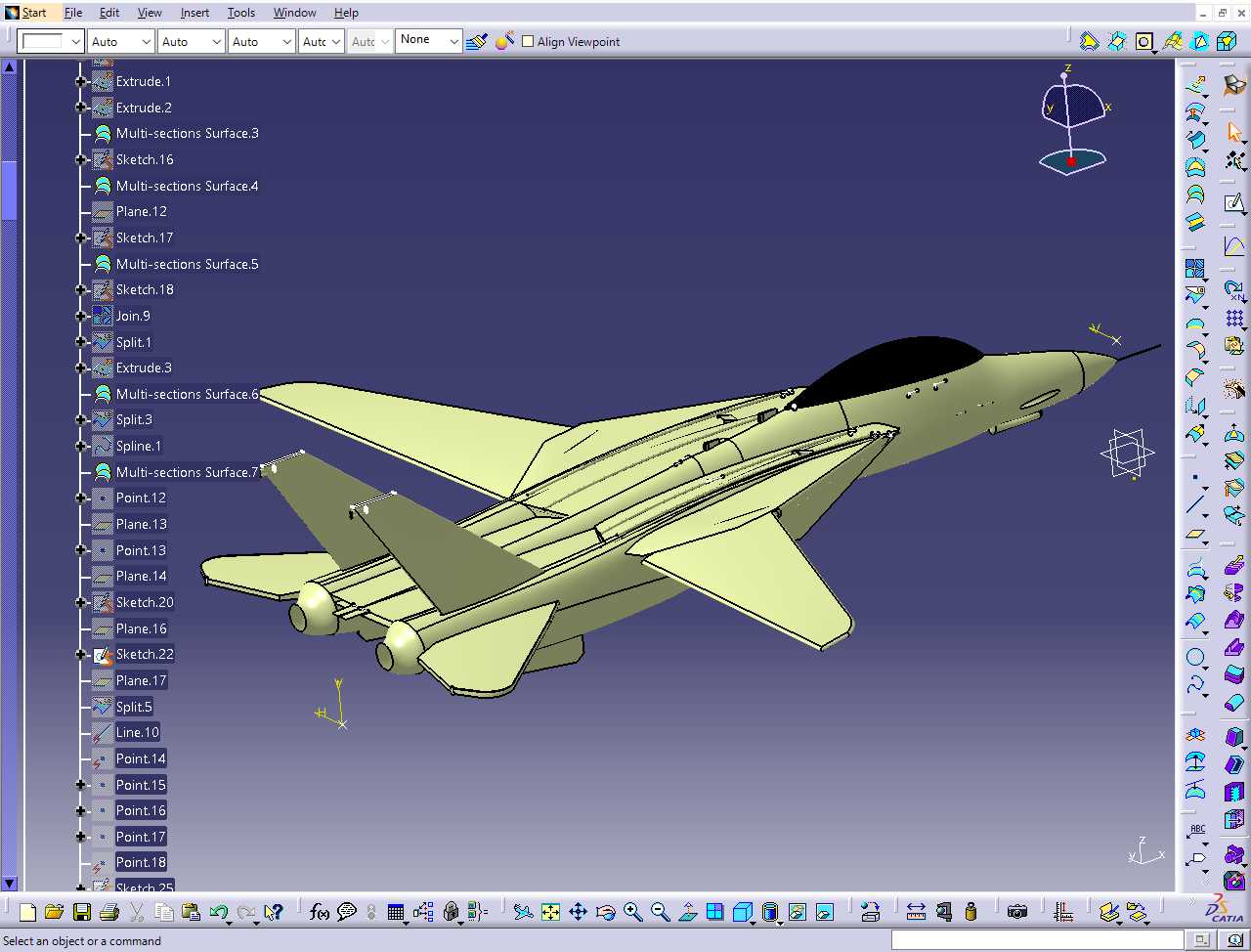

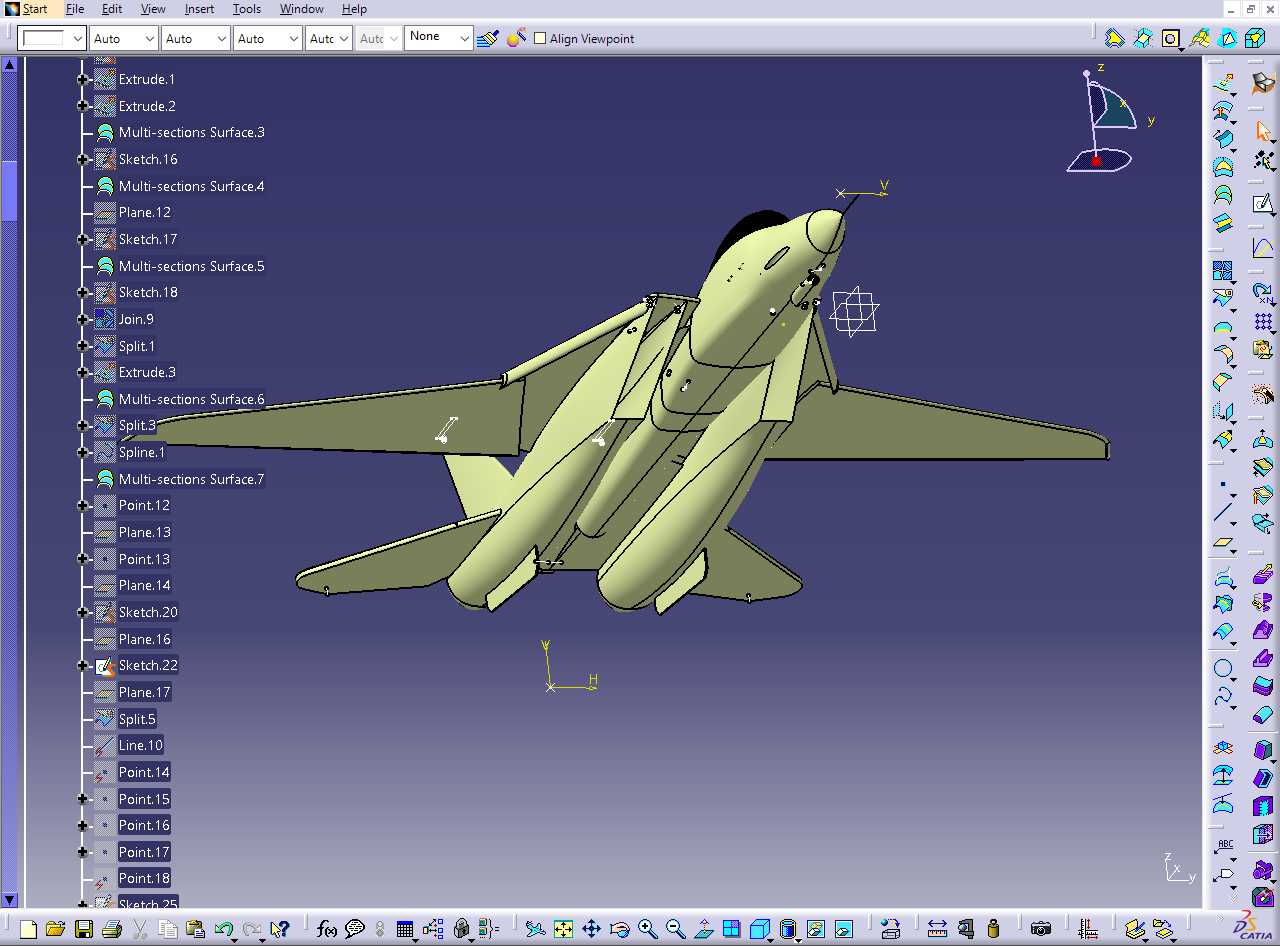

　　外形尺寸协调方面，整机长细比较大，翼展随后掠状态变化明显，机高受垂尾和座舱盖限制，发动机短舱间距决定了甲板系留和维护通道宽度。三维建模时应先建立机身基准轴线、机翼转轴轴线、发动机轴线和起落架轮距参考，再叠加曲面外形。进气道下唇口、座舱盖后缘、翼套前缘和垂尾根部这些位置容易出现曲面搭接不顺，需要通过截面控制线反复调整。

　　该模型可用于飞行器总体布置演示、舰载机结构认知、航空装备展示、气动外形教学以及三维曲面建模练习。对于结构设计人员，它能够帮助理解变后掠翼飞机在高速、低速和甲板停放三种状态下的空间矛盾；对于建模从业者，其复杂之处在于双发后体、可变机翼和舰载附属结构并非孤立造型，而是围绕起降性能、武器挂载、维护开口和结构传力路径共同形成的整体方案。
