长航时察打一体无人作战飞行器

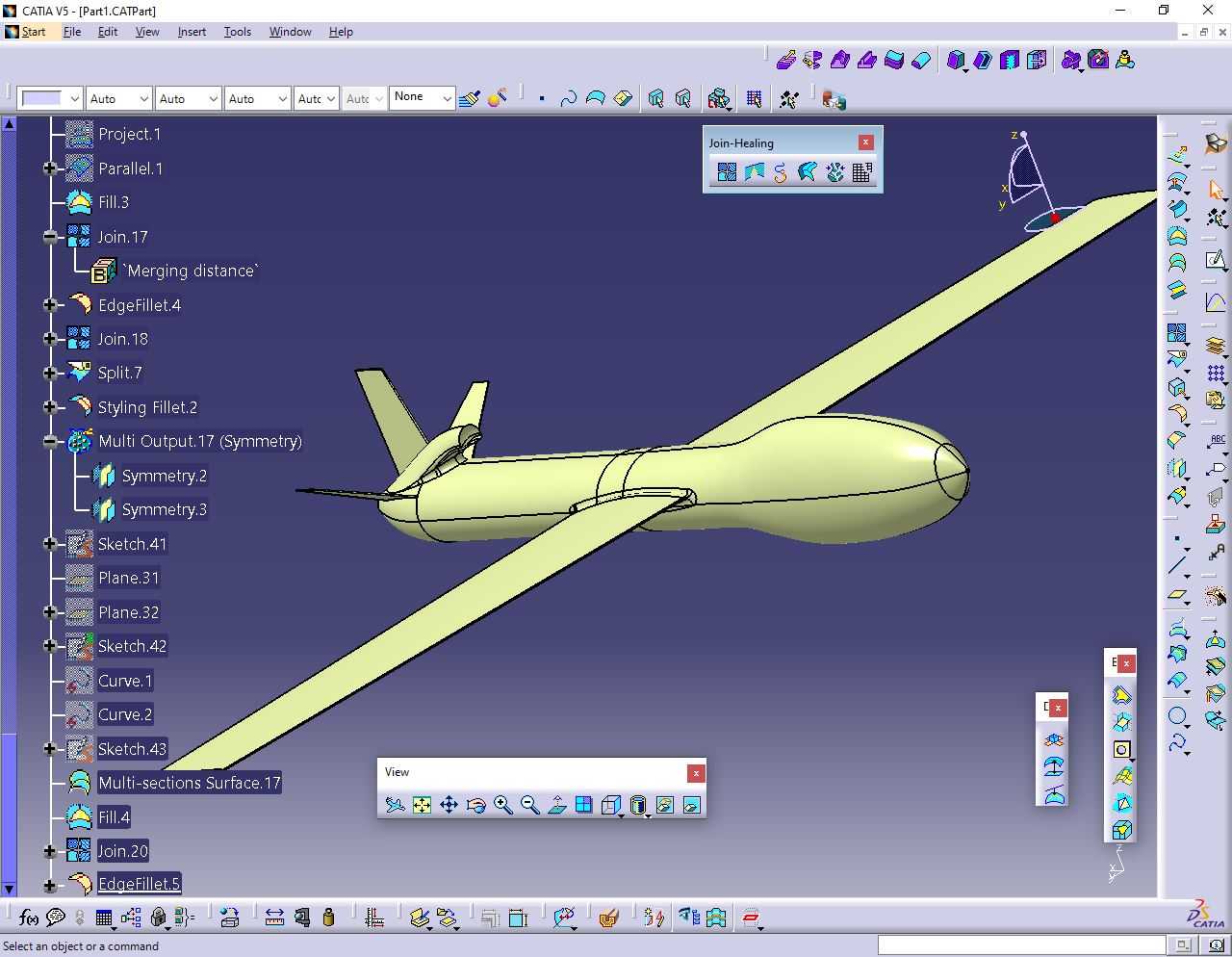

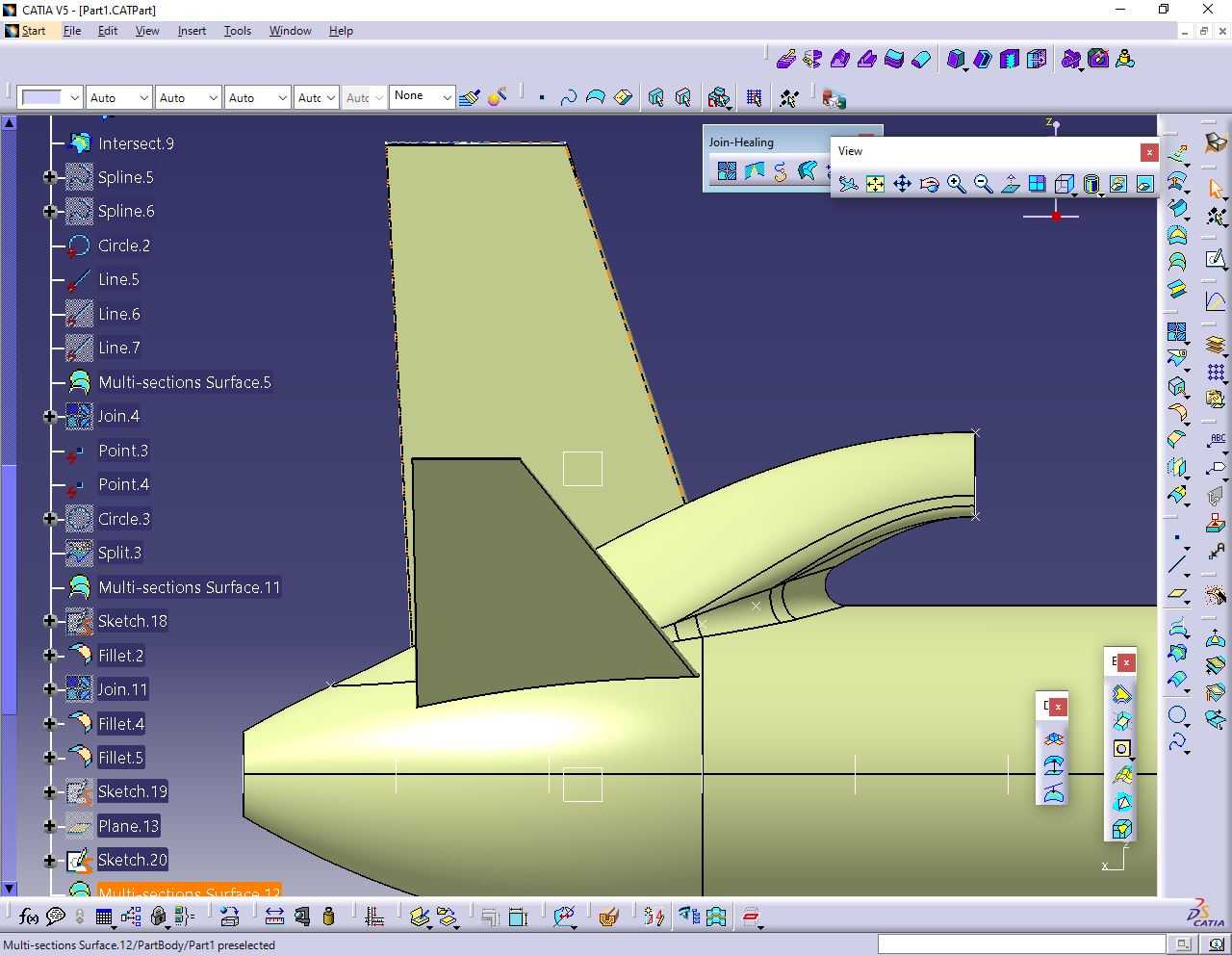

　　这套无人作战飞行器的数模还原，是围绕中空长航时察打类平台的气动与结构布局展开的，建模过程中先从真实任务剖面的约束反推外形：这类平台需要在战区上空持续盘旋数小时执行边境巡逻、目标侦察、毁伤评估与时敏目标打击任务，因此不能采用高速歼击机的小展弦比布局，而是选择了大展弦比平直上单翼，机翼相对厚度沿展向平缓过渡，翼型选用高升阻比的层流翼段，在巡航马赫数0.2-0.3区间能把诱导阻力压到较低水平，保证小功率动力下的留空能力。机身采用纺锤形流线截面，机头段预留了光电转塔与卫星通信天线的安装鼓包空间，中段为任务载荷舱与燃油箱布置区，尾段收拢对接尾翼结构；尾翼选用常规布局的单垂尾加下置水平尾翼，垂尾后掠角度兼顾方向稳定性与尾翼结构刚度，平尾位置避开机翼下洗流的强干扰区，保证低速大迎角进场时的操纵权限。

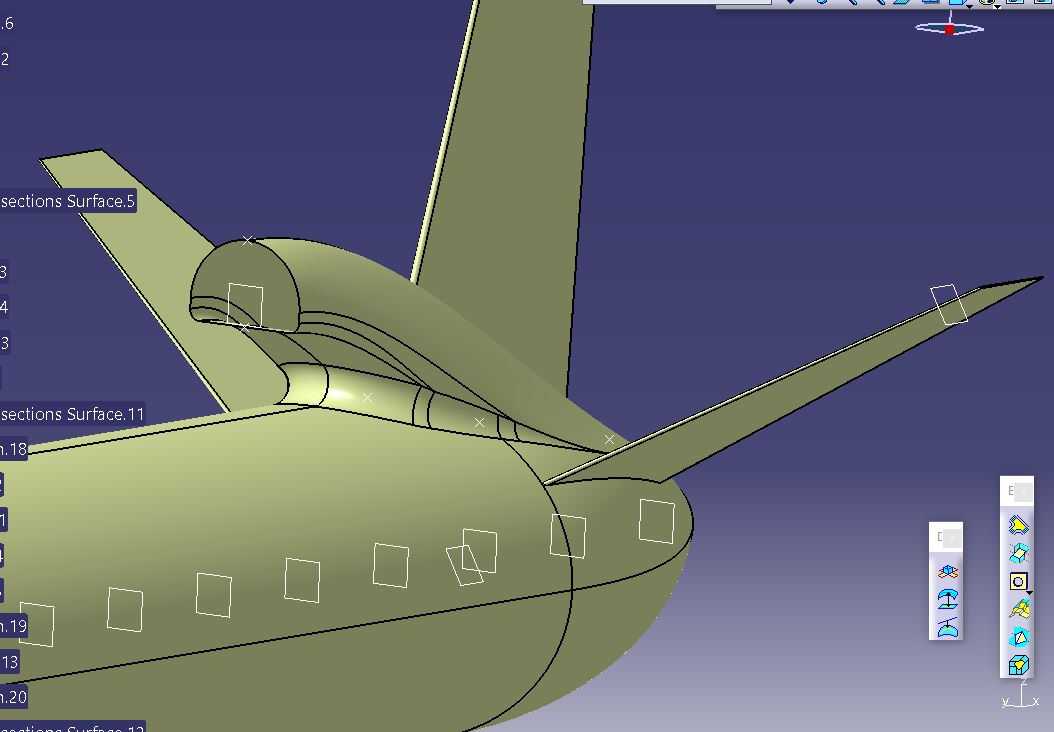

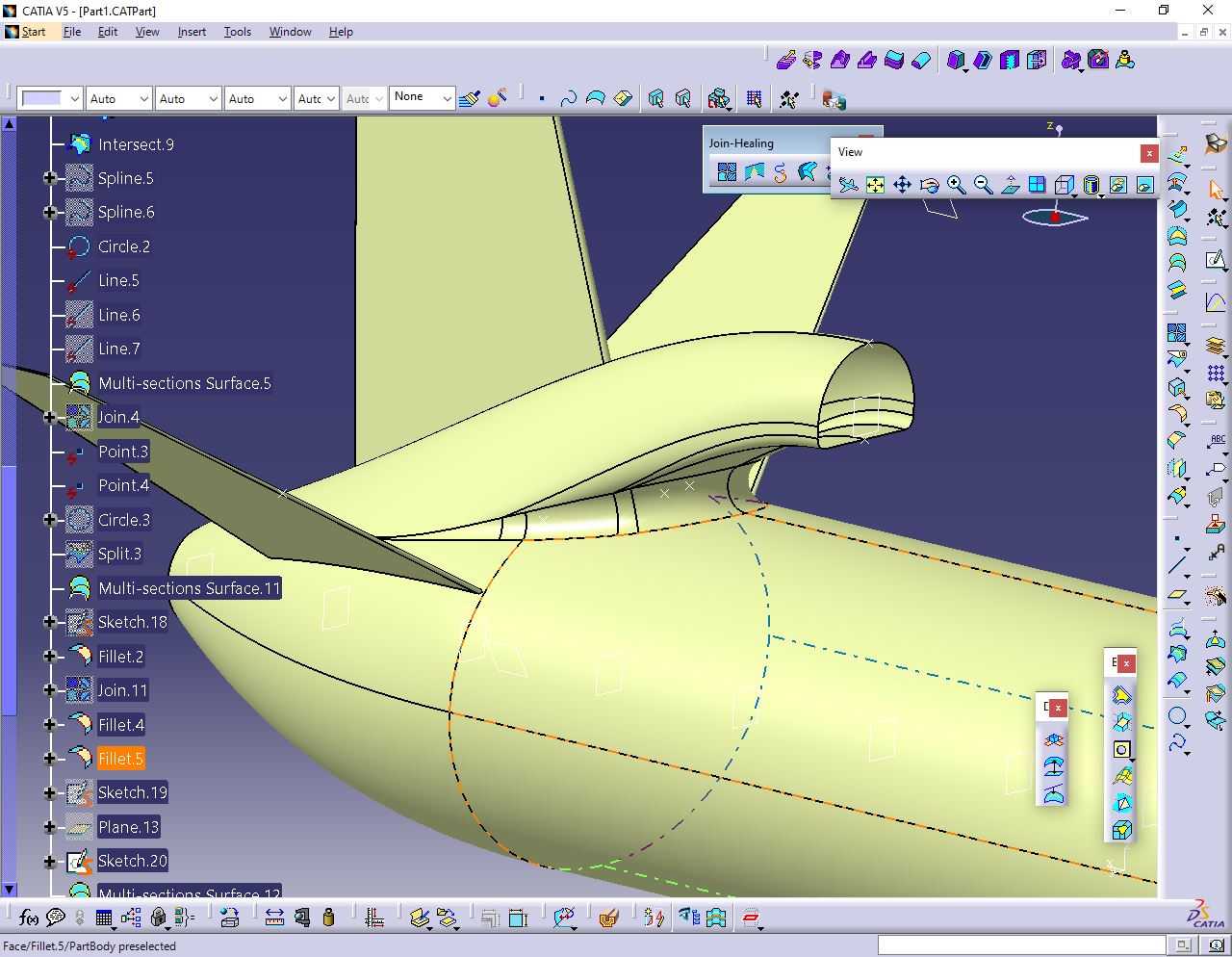

　　从结构分区来看，机身中段的主承力框站位需要和机翼主梁对接点对齐，机翼采用上单翼布局的好处是机翼主梁可以从机身任务舱上方穿过，不挤占舱内载荷空间，同时翼下挂点距离地面高度充足，方便挂载小型制导武器或者侦察吊舱，地勤挂弹作业时不需要过度抬升工装。机身腹部从机头后方到尾喷口之前预留了连续的设备舱开口边界，光电吊舱的安装法兰面布置在前起落架舱前方，避免起落架收放过程中干扰探测窗口；发动机进气道布置在机背尾段，这种尾推式螺旋桨推进布局把动力系统放在机身最后端，一方面降低了舱内噪声向光电载荷的传递，另一方面让机身前段的设备布局更加规整，活塞或者涡桨发动机的输出轴通过减速箱驱动尾部螺旋桨，螺旋桨旋转平面距离垂尾和平尾留有足够的安全间隙，避免桨叶振动激励尾翼结构共振。

　　起落架采用前三点可收放形式，前起落架布置在机头下方、光电吊舱之后，主起落架支柱对接在机翼根部的加强肋位置，收放轨迹设计时机轮向内翻转收入机身侧下方的轮舱，轮舱门和机身曲面保持齐平，巡航状态下全机表面没有突出的气动杂物。建模过程中对全机的外形边界做了校核：翼展方向的全宽尺寸要考虑地面滑行时的跑道宽度适应性，机身长度方向上，机头最前端到螺旋桨桨尖最后端的总长，要和地面牵引杆的转弯半径匹配，停机状态下螺旋桨桨叶最低点距离地面留有足够安全高度，避免砂石打桨。翼下挂点的分布沿机翼展向设置在主梁加强位置，每个挂点的挂架接口预留标准的挂梁安装面，相邻挂物之间的横向间隙保证不同规格弹药挂载时不会发生干涉。

　　气动细节处理上，机翼和机身的交接段做了翼身融合过渡，降低干扰阻力，机翼后缘布置全程襟副翼，襟翼下偏角度针对低速起降状态设计，缩短起飞滑跑距离；垂尾后缘设置方向舵，平尾后缘设置升降舵，所有操纵面的铰链线沿气动外形切线方向布置，保证偏转时的缝隙均匀。机身表面的天线布局做了分区：卫星通信天线布置在机身中前段顶部，通信数据链天线布置在机腹，避开发动机金属结构的信号遮挡。整套数模把曲面连续度、结构对接边界、活动部件的运动间隙都做了完整还原，既可以作为气动布局演示的参照，也能为无人作战平台的总体方案论证、结构初步设计提供直观的三维依据，在方案评审阶段可以直接剖切展示内部舱段划分、起落架收放路径、挂点安装位置，减少二维图纸沟通的歧义。
