好盈海王系列水冷无刷电机结构设计

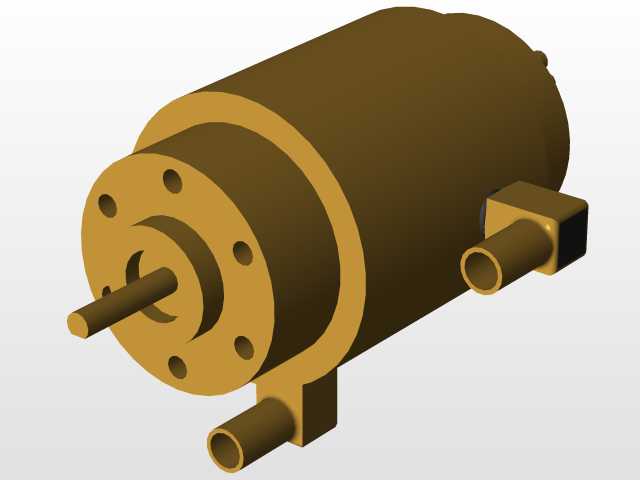

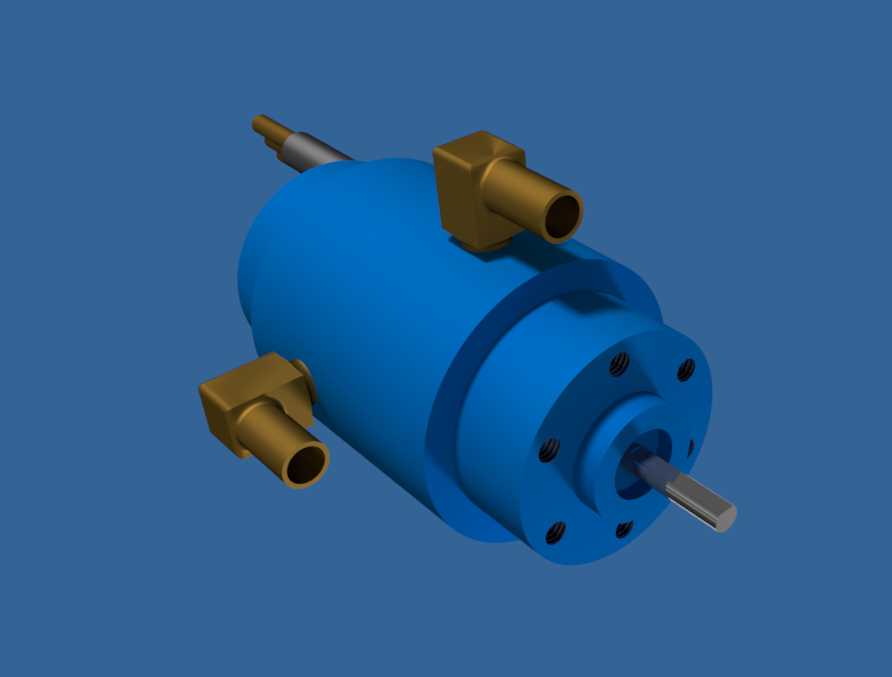

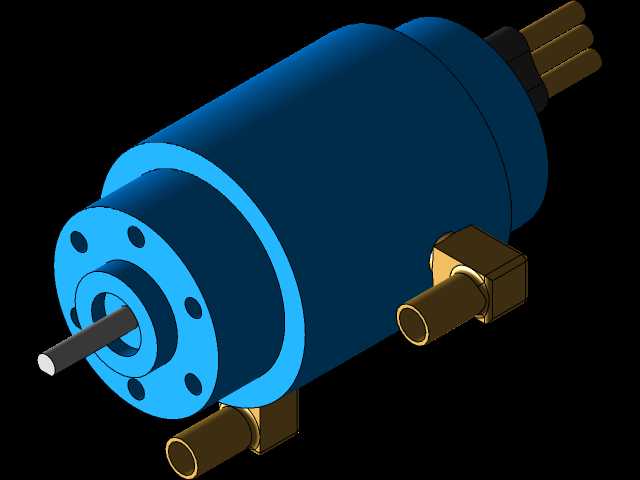

　　这款水冷无刷动力单元的三维结构，核心面向高速模型船、水下推进装置这类对动力密度、持续输出稳定性要求极高的应用场景，区别于常规风冷无刷电机，其结构设计完全围绕高负载下的持续散热需求展开，能在长时间满功率输出工况下维持绕组工作温度在合理区间，避免常规风冷方案在密闭舱体内容易出现的热堆积退磁问题。从结构布局来看，主体采用圆柱形定子壳体设计，两端集成的黄铜水冷接头呈错位分布，进出水口的角度设置充分考虑了模型舱内的管路排布空间，不会和周边的电调、舵机、传动联轴结构产生安装干涉，接头采用过盈压装加密封胶槽的配合形式，能在高速航行的振动工况下杜绝冷却液渗漏问题，适配常规内径的硅胶水冷管路，无需额外定制转接接头即可完成水路串接。

　　输出轴端采用台阶式定位结构，轴伸长度经过精准核算，既可以直接连接船模螺旋桨轴的柔性联轴节，也能通过加装转接套适配不同规格的齿轮传动组件，端盖上的周向安装孔采用等距分布设计，安装孔的沉头深度经过严格控制，锁紧螺丝后不会突出端盖平面，保证和安装基座的贴合面完全平整，不会因为局部凸起导致电机安装同轴度偏差，进而引发高速运转下的轴系振动问题。尾部的出线端做了径向让位设计，动力线的出线方向可以根据舱内布线需求做小角度调整，避免线材过度弯折导致的线芯断裂隐患，壳体外部的水冷流道采用螺旋环绕式结构，冷却液从进水口进入后会沿着定子外壁的螺旋槽完整环绕一周，充分带走定子绕组产生的热量后从出水口排出，相比直进直出的水冷结构，热交换效率提升明显，

　　不需要大流量水泵即可满足散热需求，降低了整套水冷系统的功耗占比。在安装边界的设计上，整体外径控制在适配多数主流竞速船模电机座的尺寸范围内，壳体的圆柱面可以直接配合标准规格的电机抱箍安装，不需要额外定制安装支架，总长度的控制也充分考虑了模型舱的纵向空间，在保证内部定子叠厚满足功率输出要求的前提下，尽可能压缩轴向尺寸，给舱内的电池、接收机等其他部件留出更多排布空间。从结构强度角度来看，端盖和主体壳体的配合采用止口定位结构，装配时可以自动保证两端轴承的同轴度，减少因为装配偏差带来的轴承额外磨损，延长电机的高速运转寿命，两端轴承的选型匹配了高转速工况下的径向载荷要求，输出轴采用硬化处理的不锈钢材质，

　　在承受螺旋桨带来的轴向反推力时不会出现轴变形问题。这类水冷电机的应用场景并不局限于船模领域，在小型水下机器人、便携式水下推进装置这类对动力单元体积、防水散热有要求的设备上，同样可以直接适配使用，其结构设计上的密封冗余、散热布局都经过实际工况的验证，三维建模过程中对每一处配合公差都做了对应设置，不管是用于结构选型参考，还是用于配套设备的安装位设计，都能直接提供精准的尺寸依据，不需要反复测绘实物调整安装间隙。建模过程中对水冷流道的壁厚做了针对性的校核，保证在常规水冷系统压力下不会出现壳体变形问题，接头位置的壁厚也做了局部加强，避免安装管路时用力过大导致接头断裂，整体结构没有多余的冗余设计，每一处结构特征都服务于散热、安装、动力输出这几个核心功能点，没有为了外观造型牺牲结构实用性，完全符合高负载动力单元的工程设计逻辑。
