车载中控手机拓展坞结构设计

　　这套车载中控手机拓展坞的结构建模，围绕驾驶舱内移动通讯设备的临时安置需求展开，设计落点在方向盘侧方的仪表台空置区域，没有改动原车中控的主功能布局，而是利用仪表台曲面的闲置空间完成附加配件的适配。从整车使用场景来看，驾驶员在行车过程中需要频繁查看导航信息、接听免提通话，传统出风口夹持支架容易遮挡空调风向、颠簸路段出现松脱，粘贴式底座又会在中控表面留下胶痕，这套拓展坞直接依托仪表台本体的曲面轮廓做贴合安装，底座弧度和中控台面的注塑曲面完全匹配，安装后不会突出过多占用前排腿部空间，也不会干扰方向盘的转动行程。

　　建模过程中首先核对了驾驶位的操作边界：方向盘满打状态下的轮缘扫掠空间、转向柱周边的按键操作间隙、仪表台上方的视线遮挡范围都做了预留，拓展坞的手机托板升起后，屏幕中心刚好处于驾驶员视线余光覆盖区域，不需要大幅低头就能读取导航信息，托板的倾斜角度匹配前挡风玻璃的反光角度，避免晴天阳光直射屏幕造成反光看不清内容。夹持机构采用侧向限位加底部承托的组合结构，底部托边预留了充电线材的走槽，手机放置后充电线可以顺着托板侧边引入中控点烟器区域，不会出现线材弯折缠绕方向盘的风险。

　　考虑到不同型号手机的厚度差异，夹持侧挡做了可调行程设计，兼容带普通保护壳的移动设备，侧挡内侧预留了软质缓冲层的安装位，实际装配后可以抵消车辆行驶振动带来的刚性摩擦，不会刮花手机边框。拓展坞和中控台面的连接采用嵌入式卡位结构，不需要在原车内饰板上打孔，顺着仪表台的拼接缝隙定位卡入即可，拆卸后也不会破坏原车内饰表面，适配后期配件加装、无损改装的使用需求。

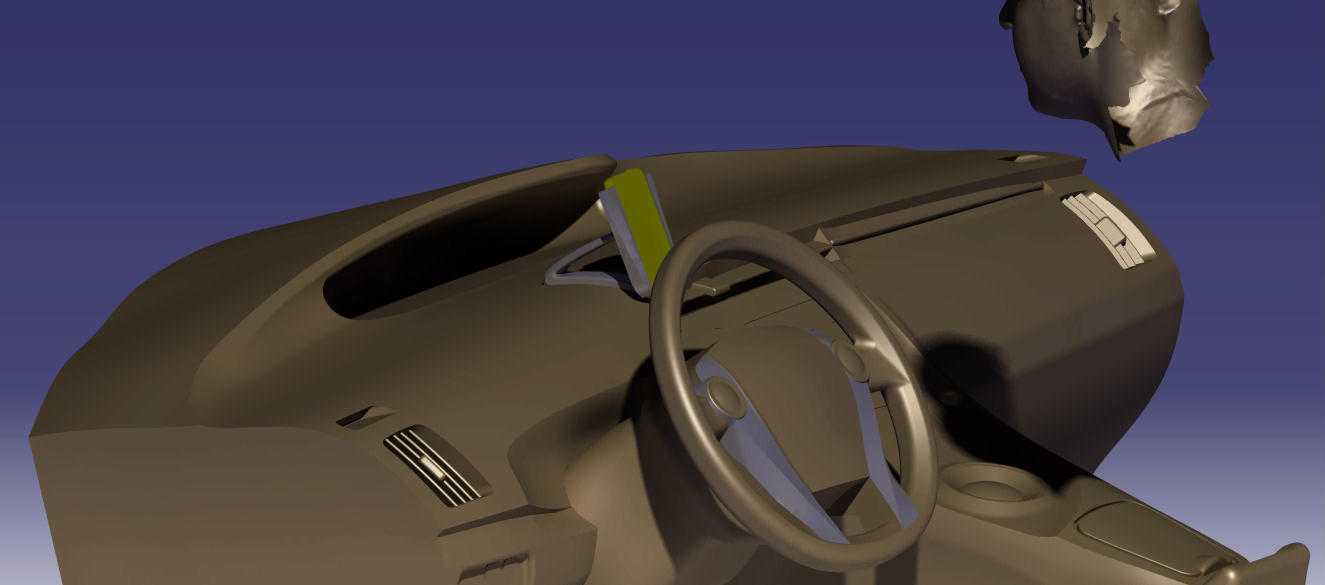

　　模型里完整还原了周边中控内饰的关联结构：方向盘的三幅轮缘、转向柱护罩、仪表台的空调出风口轮廓、中控侧方的功能按键区域都做了对应建模，方便设计师核对配件和周边件的间隙关系，避免出现安装后干涉出风口调节、遮挡功能按键的问题。从结构分层来看，拓展坞主体分为底座贴合层、角度调节支架、手机夹持托板三个部分，调节支架的阻尼转轴位置做了加厚处理，长期反复调整角度也不会出现松动下垂，底座和中控接触的面预留了双面胶或者卡扣的两种安装方案，不同使用习惯的用户可以选择固定方式。

　　在人机工程校核上，手机放置后的最高位置没有超过仪表台上沿，不会遮挡驾驶员观察前方路况的视线，托板的最外端距离方向盘轮缘保留了足够安全间隙，驾驶员打方向时手部不会碰到手机边角。走线路径上特意在托板底部预留了缺口，充电线材可以从缺口处规整引出，沿着仪表台侧边缝隙走线，车厢内不会出现明线杂乱的情况。针对车辆行驶中的振动工况，夹持结构的夹紧力做了适配校核，经过颠簸路面时手机不会出现滑移飞出的情况，同时取放手机时不需要过大的按压力，单手就能完成取放操作，符合驾驶场景下的操作逻辑。

　　整个建模把配件和原车中控的装配关系完整呈现，既可以作为车载通讯配件的设计验证参照，也能用于汽车内饰加装方案的空间校核，帮助结构设计师在开模前提前排查干涉、人机、走线多方面的潜在问题。
