车载手机扩展坞支撑结构造型设计

　　这套结构围绕手机在车内临时放置、充电接驳和视线观察的使用需求展开，主体由承托底座、背部支撑臂、侧向限位面和底部滑块机构组成。建模时没有把产品孤立成一个桌面摆件，而是将其放回驾驶舱周边的安装环境中考虑：底座需要在仪表台附近保持稳定，手机放入后不能遮挡主要驾驶视野，背部支撑要承受设备倾斜时产生的弯矩，滑块则要在反复插拔过程中保持顺畅，不出现卡滞、松脱或局部应力集中。

　　从功能布置看，承托面采用与手机背部和侧边相适应的曲面过渡，底部保留托边，防止车辆加减速时设备向前滑出；背部支撑臂向上延伸，形成主要承载路径，使手机重量能够通过支撑臂传递到底座，再由底座与接触面分散。滑块结构位于后支撑区域，作用是适应不同厚度设备或调整支撑位置，因此其运动方向、导向长度和止动位置都需要在数模中明确。若导向段过短，滑块在受力偏载时容易摆动；若配合间隙过小，注塑件变形后会产生摩擦噪声甚至无法推动；若间隙过大，则会影响手机定位精度，长期使用后产生旷量。

　　外形处理上，整体轮廓追求连续、轻薄和低干扰，支撑臂与底座之间采用顺滑曲面连接，避免突兀尖角。这种造型并不只是视觉需要，也直接影响成型和装配：圆角过渡可以降低塑料件在冷却收缩时的应力集中，减少支撑臂根部发白、断裂的风险；曲面壁厚需要尽量保持均匀，防止厚壁区域产生缩痕，薄壁区域在脱模或跌落时失效。对于承托边缘，高度不宜盲目增加，过高会影响手机取放和接口插拔，过低则无法提供可靠约束，因此需要在设备厚度、保护壳余量和握持操作之间取平衡。

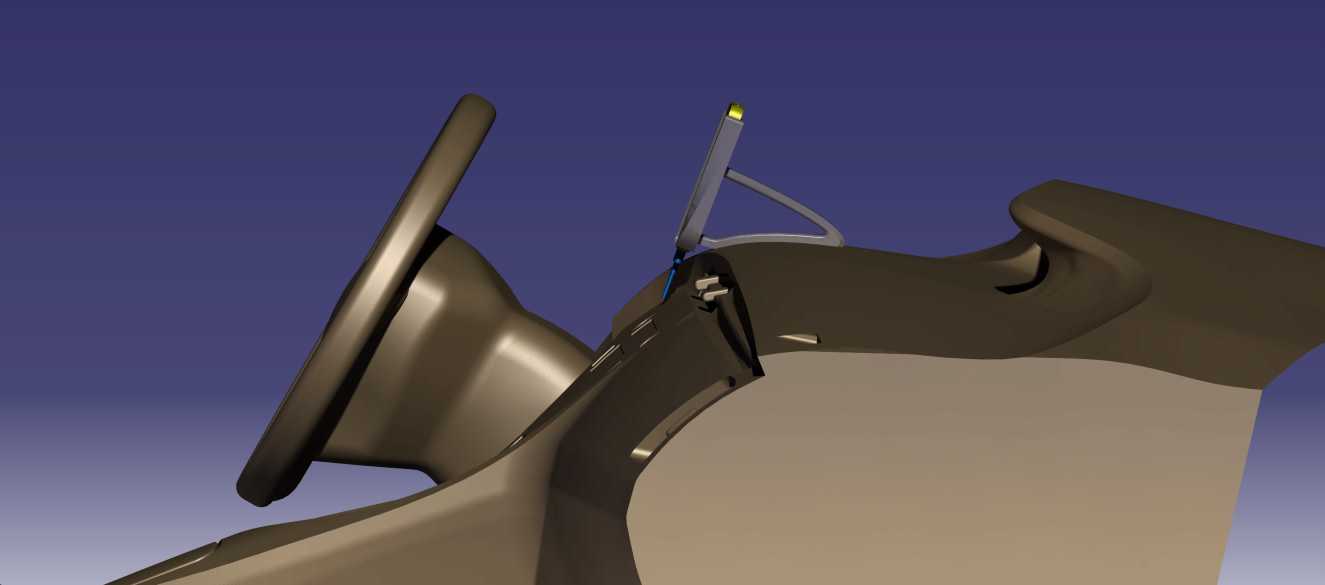

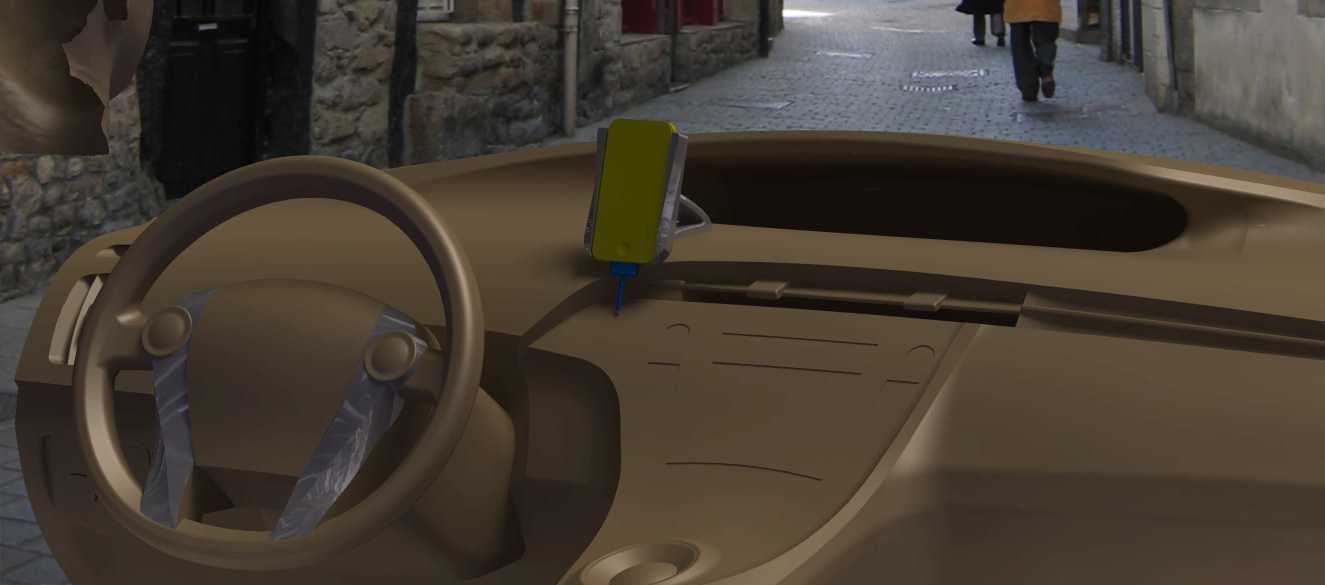

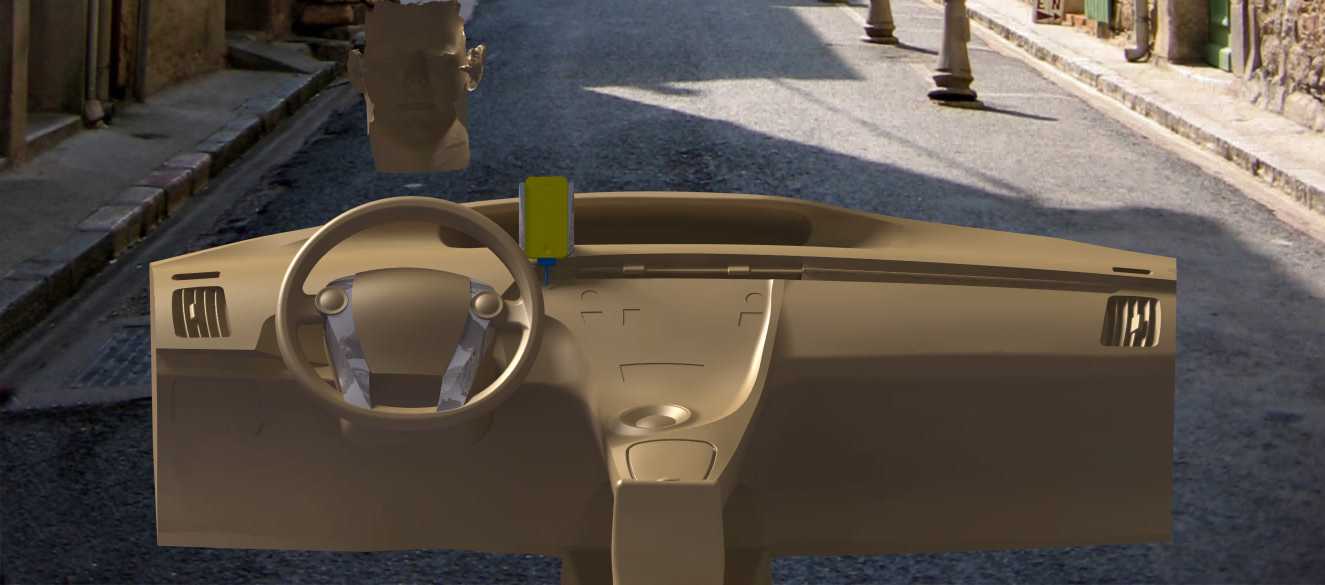

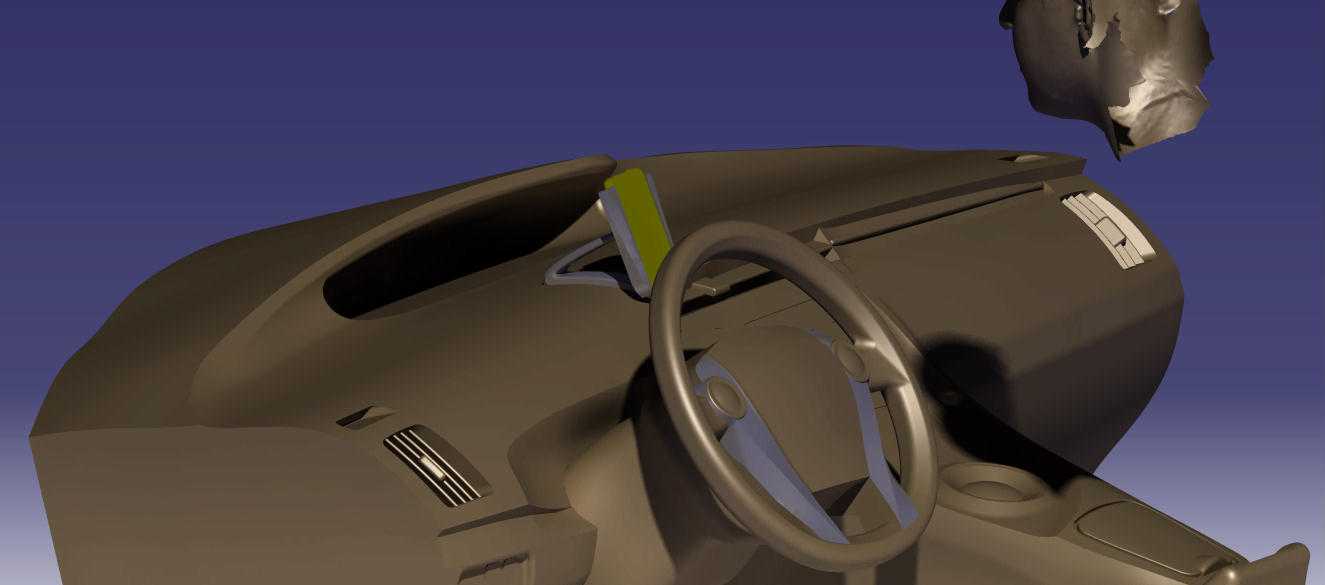

　　安装边界是这类配件容易被忽视的部分。车载环境不同于固定桌面，车辆振动、温度变化、阳光直射和仪表台表面曲率都会影响使用稳定性。底座下方需要预留防滑垫或粘接区域，支撑面不能与方向盘、换挡区域、空调出风口调节件发生干涉；若布置在中控台附近，还要考虑充电线缆的出线方向，避免线缆被支撑臂压住或在手机倾斜时形成拉扯。模型中对背部空间、底座投影面积和支撑臂高度的表达，能够帮助结构人员判断产品在真实车舱内的占位关系，也便于后续检查与周边零件的最小间隙。

　　受力分析应结合实际姿态进行。手机斜靠在支撑臂上时，底部托边承受竖向载荷，背部支撑承受侧向反力，滑块若参与调节，就会成为传力链的一部分。支撑臂根部、滑块导向槽两侧以及底座与支撑件交接处都是需要重点加厚或设置加强筋的位置。加强筋不能简单堆满内部空间，筋位厚度、拔模角度和排布方向要兼顾熔体流动与脱模；筋过厚容易在外观面形成缩印，筋过高则可能填充困难或顶出变形。

　　在细节设计上，手机与承托面之间应保留适当接触区域，既不能为了追求贴合而做成完全刚性包覆，也不能只靠线接触承重。局部可设置软垫或避让槽，用于吸收尺寸误差并保护设备外壳。接口位置需要留出充电插头插拔空间，底部托边不应遮挡数据口；若产品同时承担扩接功能，底座内部还应考虑线缆转弯半径和电子元件安置区域。三维建模时将这些空间提前预留，可以减少后期结构返工，尤其在外观曲面已经冻结后，内部走线和支撑筋的调整代价会明显增加。

　　滑块建议采用直线导向，并在两端设置行程限位。推动过程中，操作者通常只会用指尖施加较小力量，因此按键或推块表面要具备足够接触面积，运动阻力应均匀。滑块与底座之间的装配方式可采用卡扣加导向槽组合，卡扣进入后要保证不可自然脱出，同时还要考虑维修拆装是否可行。对于长期反复滑动的部位，材料表面摩擦特性、磨损余量和塑料件蠕变都应纳入判断，不能只以静态装配状态作为依据。

　　成型角度看，该产品外观面多为连续曲面，分件时应尽量减少外观面上的分型线。支撑臂、底座和滑块可根据模具抽芯方向拆件，深槽、倒扣和卡扣位置需要核对拔模斜度。背部滑块区域若存在内倒扣，可能需要斜顶或抽芯机构，结构复杂度会上升；在方案阶段就把运动件与固定件的关系建清楚，能够提前发现模具方向冲突。壁厚从外观面到内部筋位应渐变过渡，承托面背后可布置交叉筋，但筋位交汇处要避免材料堆积。

　　整体数模的价值在于把外观曲面、运动调节、承载路径和安装边界统一表达出来。设计人员可以据此检查手机放入后的重心位置，评估支撑臂是否需要加宽，核对滑块行程是否覆盖目标设备范围，也可以进一步输出工程图、装配剖面和模具评审资料。对于车载数码配件而言，轻薄外观必须建立在可靠支撑、稳定安装和可制造结构之上，任何只追求外形而忽略受力、间隙和成型的方案，在样机验证阶段都会暴露松动、断裂或装配困难等问题。
