便携直插式吉他音频效果器结构

　　该作品呈现的是一种面向电声乐器练习与小型演出场景的直插式音频效果装置，主体为椭圆流线型手持壳体，前端集成标准6.35毫米大三芯音频插头，可直接插入电吉他、电贝斯或便携音箱的输入接口，减少传统效果器踏板所需的外接信号线。设备内部需要容纳效果处理电路板、电池或供电模块、音频接插件、扬声器开孔区以及操作指示元件，因此外观虽然小巧，结构上却对空间堆叠、重心位置和插拔受力有较高要求。建模时应重点处理壳体上下盖的分模关系、前端插头与壳体的连接过渡、出声孔阵列、按键区域以及背面夹持或贴合结构。

　　从实际使用方式看，这类装置常被挂接在乐器输出端或音箱输入端，用户在弹奏过程中通过机身侧面或顶面的小开关切换效果状态。由于插头承担设备自重和反复插拔载荷，前端金属套与塑料壳体之间不能只靠外观面贴合，通常需要在内部设置限位筋、螺丝柱或加强肋，把插接头的受力传递到较厚的壳体骨架上。若结构过于单薄，长期使用后容易出现插头根部开裂、壳体晃动或焊点受力断裂。三维设计中应把金属插头、绝缘套、焊片、内部PCB和外壳作为一个装配体校核，尤其关注插头轴线与机身重心的相对位置，避免设备悬垂时对乐器接口形成过大弯矩。

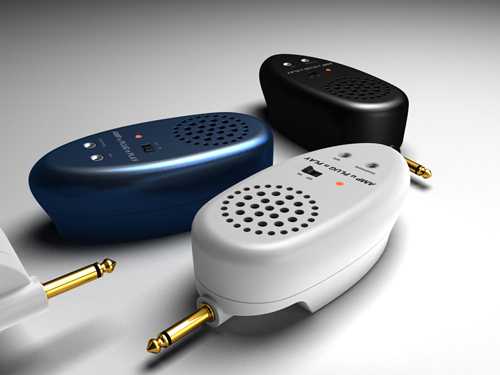

　　壳体外形采用圆润椭球形态，不仅是为了握持舒适，也有利于在口袋、琴包和桌面环境中减少磕碰。顶面布置密集圆形出声孔，孔位下方对应扬声器或蜂鸣器腔体，开孔区域需要兼顾声学通透率与壳体强度。孔边不宜设置在壁厚突变处，阵列边缘也应保留足够封胶和螺丝固定空间。机身表面的指示灯、小按键和标识区域应与内部电路板元件位置一致，外观按键的行程、回弹和防尘间隙需要在装配模型中体现。黑、白、蓝三种配色方案反映的是同一壳体平台的表面处理差异，结构设计师可在此基础上复用内壳骨架，仅改变外盖颜色、丝印位置和装饰件质感。

　　尺寸边界方面，设备长度主要由前端插头、内部电路板和电池仓共同决定，宽度则受扬声器直径与手持舒适度约束。插头伸出段需满足标准音频接口的插入深度，肩部与吉他面板之间应预留避让空间，防止宽大壳体碰到旋钮、背带扣或琴体弧形面。壳体底部和侧面的过渡圆角不能只按视觉效果设定，还要考虑注塑成型时的拔模、壁厚均匀性和加强筋根部缩水。上下盖配合处可采用止口结构，止口深度、扣位弹性臂和螺丝柱位置需要围绕内部元件排布，避免装配后出现压痕、异响或缝隙不均。

　　在工程建模过程中，可先依据音频插头、扬声器、电池和PCB的实体尺寸建立内部约束包络，再生成外壳曲面。外观曲面完成后，应反向检查内腔是否与元件干涉，特别是插头焊接区、扬声器磁钢高度、电池更换空间和按键导向柱。出声孔阵列可通过特征阵列实现，但孔位下方需保留防尘网或透声膜安装台阶；若产品具备外放功能，后腔与电池仓之间最好设置隔离筋，减少杂音和零件晃动。对于需要批量生产的结构，壁厚应尽量保持一致，转角处采用渐变圆角，螺丝柱周围加肋并避免厚胶区，扣位端部预留脱模斜度。

　　该类产品的应用并不局限于吉他单一接口，也可作为便携音频测试、信号放大或简易发声模块的外形参考。设计思路的核心在于把插头、电路、出声结构和手持壳体整合为一个无外缆的紧凑单元，使设备能够快速接入、随取随用。结构评审时应关注插拔寿命、跌落时插头根部保护、扬声器孔区强度、按键防水防尘以及壳体开合维修性。通过三维装配模型，可以在开模前直观发现接口干涉、内部走线紧张、壳体壁厚不均和重心偏置等问题，为后续手板验证、注塑模具设计和表面工艺处理提供明确依据。
