带安装支座的皮带轮传动组件结构

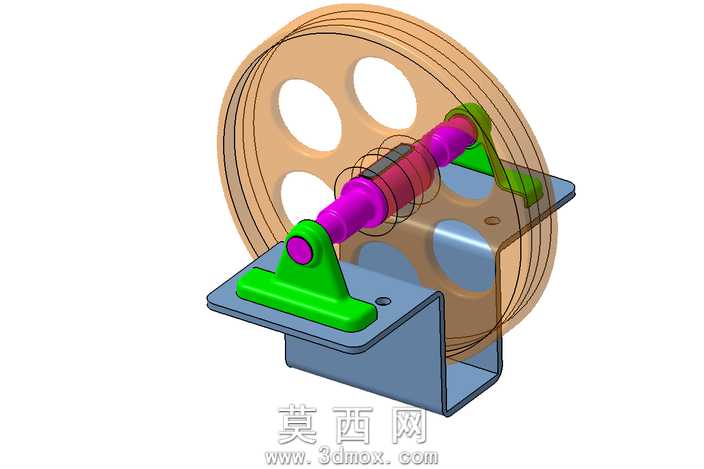

该皮带轮传动组件采用三维参数化建模方式完成整体设计，建模过程中优先保证各部件的装配干涉校验，从基准轴、基准面的搭建开始，依次完成轮体、传动轴、支撑支座、轴承定位结构的特征创建。轮体部分采用辐板式减重设计，开设三个均匀分布的圆形减重孔，既降低整体组件重量，又保证轮体的结构强度，轮槽部分严格按照带传动的标准轮廓尺寸绘制，保证后续与传动带配合的贴合度。传动轴部分做了阶梯轴设计，不同轴段分别对应皮带轮安装位、轴承配合位、支座定位位，轴肩位置做了圆角过渡处理，避免应力集中问题，轴端的定位结构与支座上的安装槽精准匹配，保证传动过程中的同轴度。支撑支座采用折弯式钣金结构设计，底部为平整安装面，开设安装定位孔，两侧的支撑立板向上延伸，顶部集成轴承安装座，轴承座与立板做了加强筋过渡，提升支撑刚性，支座的折弯圆角、板材厚度都按照实际钣金加工的工艺要求设置，保证模型可直接对接生产工艺。材质渲染部分，轮体采用棕褐色工程塑料质感，模拟非金属带轮的材质特性，表面做轻微磨砂质感处理，还原真实工程材质的视觉效果；传动轴采用亮紫色金属漆质感，区分不同功能部件，突出轴类零件的金属光泽；支撑支座采用灰蓝色金属材质，模拟冷轧钢板喷涂后的视觉效果，表面带有细微的颗粒质感；轴承支撑座采用亮绿色工程塑料质感，与其他部件形成清晰的色彩区分，方便观察装配关系。设计过程中重点考量了传动组件的装配逻辑，所有配合面都预留了合理的装配公差，转动副位置做了间隙处理，既保证模型的装配合理性，也能直观展示带传动组件的工作原理，整体结构紧凑，安装定位方式清晰，可作为传动机构设计的参考模型，也可用于教学演示带传动的支撑与安装结构。
