FRC竞赛机器人双侧轮组传动底盘机架

　　这套结构面向青少年工程对抗赛事里的移动机器人底盘开发，核心解决赛场内快速启停、直线冲刺、侧向对抗碰撞以及维护拆装效率的问题，整体采用双侧对称的框架式承载布局，所有动力、传动、行走部件都集成在同一层铝制机架平面内，没有额外抬高的上层安装结构，给后续上层执行机构、抓取组件、防护装甲的加装留出了完整的安装平面与竖向空间。

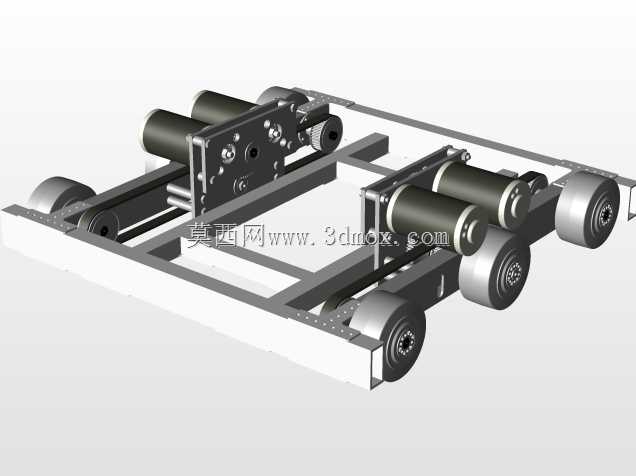

　　从实际赛场使用场景来看，这类底盘需要在十几米见方的封闭赛场内完成短距离加速、推挤对抗、路径绕行、定点停靠等动作，场地地面多为带接缝的高密度防护地毯，普通单轮驱动或者单侧单电机布局很容易出现打滑、单侧动力不足、碰撞后传动错位的问题。这套方案在底盘左右两侧各布置了两组驱动轮，轮体采用外包高摩擦弹性材料的行走轮，轮轴通过立式轴承座直接固定在框架侧边的安装立板上，四个行走轮的接地点处于同一水平基准面，即使机架受侧向撞击出现微小形变，也能保证至少三个轮体始终贴合地面，避免动力悬空丢失牵引力。

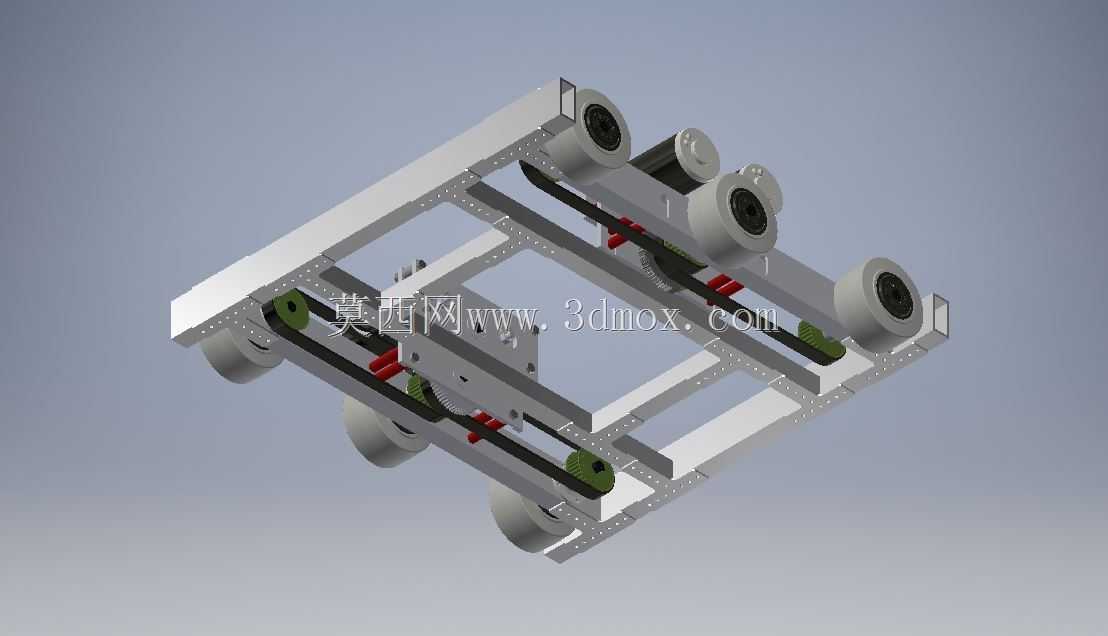

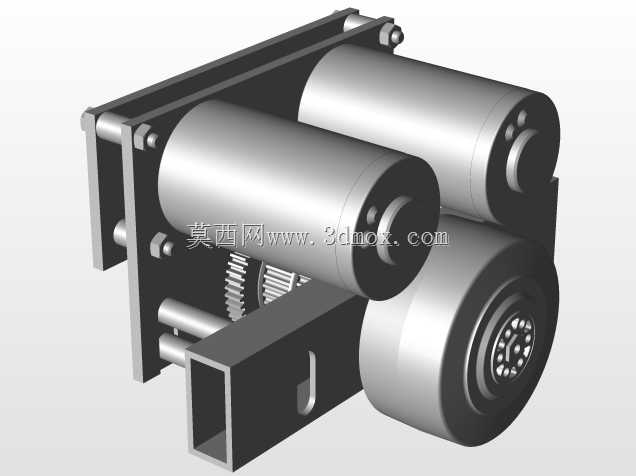

　　动力传递路径的设计完全围绕维护便捷性展开，每一侧的驱动电机都沿机架纵向排布，电机输出轴通过同步带轮与长传动轴连接，动力经同步带分流到前后两个轮组的带轮上，带轮与轮轴之间采用键连接加顶丝锁紧的方式，传递大扭矩时不会出现轮轴与带轮相对打滑的情况。在后板对应电机安装螺钉的位置专门开设了避让通孔，日常检修更换电机时，不需要拆解整侧的传动带和轮组，直接从机架外侧穿过预留孔就能拧出电机固定螺钉，把电机从安装位抽出，赛场备赛期间更换单侧电机的耗时可以控制在数分钟内，完全匹配赛事分秒必争的检修节奏。

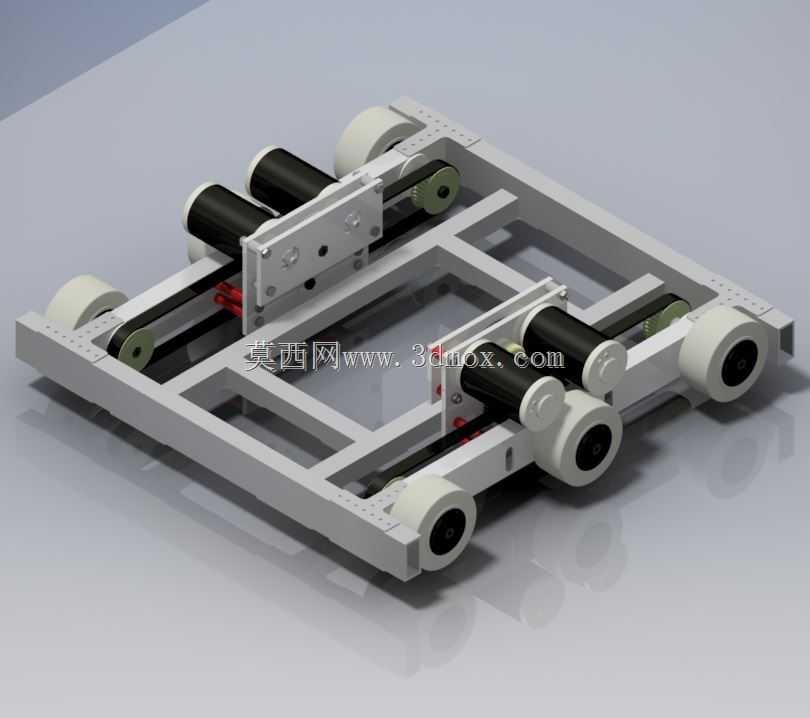

　　机架主体采用标准工业铝型材拼接加钣金件补强的组合形式，外围的两根纵向主梁承担整车的碰撞载荷，横向连接梁按受力区间分段布置，在电机安装位、轮轴支撑位这些载荷集中的区域，额外加装了折弯钣金立板，把型材的槽型安装面转换为平整的钻孔安装面，轴承座、电机固定座都可以直接通过螺栓锁附在钣金立板上，不需要在铝型材上额外加工复杂的沉孔与定位槽。框架中间预留了大面积的中空区域，一方面可以降低整车整备质量，让动力更多分配给载荷加速，另一方面中空区域可以直接容纳电池、主控配电模块、气动元件的安装，整车重心控制在轮组围成的矩形区域中心，急转向时侧倾幅度更小，高速冲刺过程中不会出现车头抬升或者后轮抓地力不足的问题。

　　安装边界方面，整个底盘的宽度控制在赛事规则允许的车体限宽以内，初始状态下所有轮体、电机、张紧结构都没有超出框架的外轮廓，后续加装外侧防护装甲时，装甲外表面到机架主梁的预留间隙刚好可以容纳固定螺母与缓冲泡棉，不会超出规则限定的初始尺寸。轮组的轴距与轮距经过匹配，轴距略大于轮距，直线行驶时的方向稳定性更强，同步带的张紧结构采用腰型孔调节设计，电机安装板上的固定孔做成长圆形，松开锁紧螺栓后可以沿张紧方向移动电机位置，调整同步带的预紧力，调整完成后再锁死螺栓，不需要额外加装独立的张紧轮，减少了传动链路里的活动零件数量，也降低了高速运转时带轮跳动产生的噪音与振动。

　　结构细节上，所有转动部件的端面都没有突出机架外侧，同步带的运行路径外侧预留了安全间隙，即使赛场碰撞导致外层装甲轻微变形，也不会剐蹭到运转中的同步带与带轮。机架上的安装孔位采用标准化孔距排布，后续更换不同直径的行走轮、调整电机功率等级、加装悬挂缓冲组件时，都可以直接在现有孔位基础上改装，不需要重新加工整个底盘框架，这套结构既可以作为竞赛机器人的基础移动平台验证传动方案，也能为小型厂区巡检AGV、重载教学移动机器人的底盘开发提供布局参考。
