工业设备支撑焊接机架结构设计

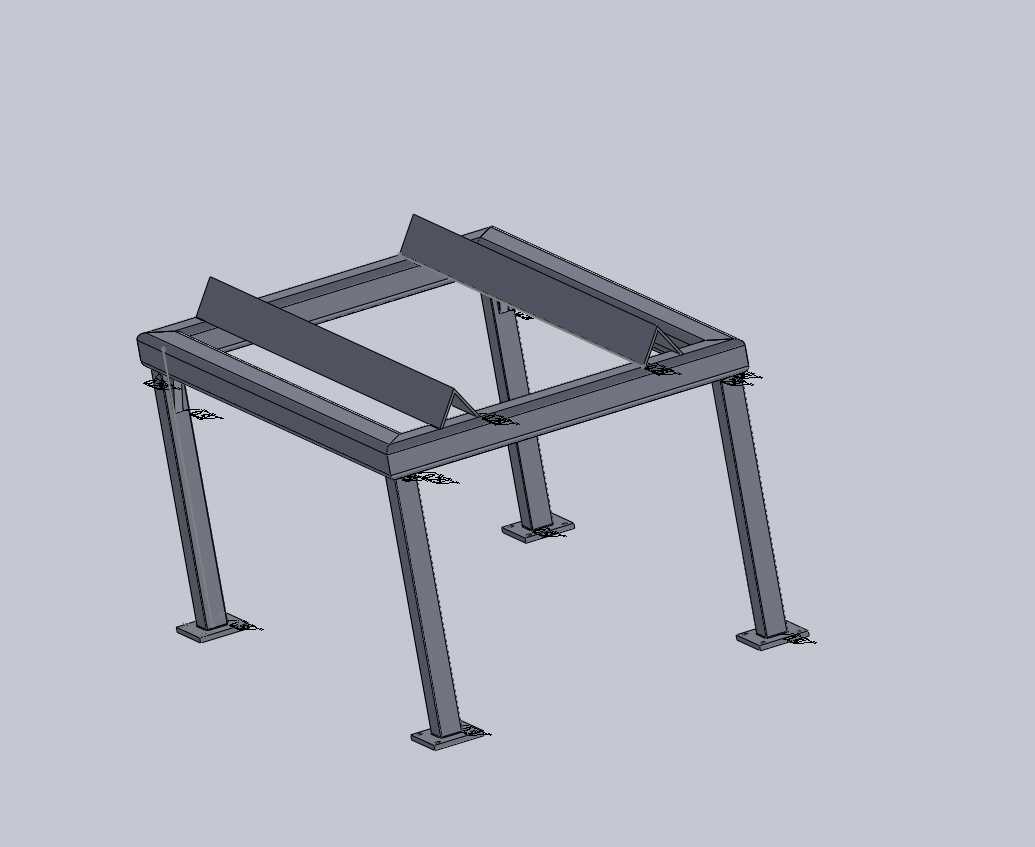

　　在工业生产现场的各类中小型设备布设场景中，这类焊接支撑机架是承担设备主体承重、保障运行稳定性的核心基础构件，常见于生产线旁的检测工位、小型加工单元的设备承载、物料暂存台架的主体支撑等场景，区别于铸件机架的厚重成型方式，这类焊接结构的机架更适配小批量定制化的设备配套需求，生产周期短，结构调整灵活，能根据上方搭载设备的实际载荷分布灵活调整型材规格与焊接点位。从实际使用的角度看，该机架的核心功能是为上方搭载的作业单元提供稳定的安装基准，四条向外微张的支腿设计，是在不额外增加底部占地面积的前提下，有效扩大支撑面的抗倾覆力矩范围，避免上方设备作业时产生的偏载导致机架侧翻，支腿底部预留的安装底板，可通过膨胀螺栓与车间混凝土地面完成刚性固定，

　　进一步抵消设备运行产生的振动传递，防止机架长期受振出现焊缝开裂的问题。设计这类焊接机架时，首先要核算上方搭载设备的总重量与动态作业载荷，确定主框架选用的矩形管壁厚规格，主框架的横向承托梁采用两根平行布置的带折边结构，折边的作用一方面是提升梁体的抗弯截面模量，同等型材规格下能承载更大的垂直载荷，另一方面折边形成的定位面可直接作为上方设备安装的定位基准，减少后续安装时的调校工作量。支腿与主框架的连接位置，没有采用直连的角焊缝，而是在连接节点处增加了三角加强筋板，筋板分别与支腿侧面、主框架下表面满焊，这个细节是为了分散节点处的应力集中，因为设备运行时的交变载荷最容易在直角连接的焊缝位置产生疲劳裂纹，

　　增加筋板后能将集中应力分散到更大的焊接区域，提升机架的整体使用寿命。从安装边界来看，该机架的支腿外张角度经过核算，底部四个安装脚的外接矩形尺寸比顶部主框架尺寸大出约15%，安装时需要在地面预留对应尺寸的安装区域，避开地面的预埋管线与沟槽，支腿底部的底板开有长条形安装孔，允许安装时存在±5mm的位置偏差，降低地面预埋螺栓的施工精度要求。主框架的顶部承托面的平面度公差控制在2mm以内，焊接完成后需要对承托面进行简单的校平处理，避免上方设备安装后出现倾斜，影响设备的运行精度。整个机架的焊接工艺采用二氧化碳气体保护焊，所有承重焊缝的焊脚高度不低于型材壁厚的0.8倍，焊接完成后需要对焊缝进行打磨除渣，去除焊接飞溅与焊瘤，

　　避免后续安装时划伤操作人员或者设备线缆。在实际的车间应用中，这类焊接机架还可以根据需求在支腿侧面加装走线槽、气动管路固定卡扣等附件，适配上方设备的水电气路布设需求，相比铝型材拼装的机架，全钢焊接的机架抗扭刚度更高，在承受冲击载荷的场景下不会出现型材连接节点松动的问题，维护成本更低，适合长期固定在生产工位使用，不需要频繁拆装调整的场景。设计建模过程中，需要提前预留各个安装孔的位置，避免焊接完成后再进行钻孔作业，一方面减少后续机加工的工作量，另一方面也能避免钻孔时破坏焊缝的整体强度，所有安装孔的位置都要与上方搭载设备的安装孔位一一对应，建模时可以先导入上方设备的底座模型进行配做，确保安装时的孔位同轴度符合装配要求。
